Планирую постройку лазерного гравера раскройщика (бюджетного).
- Автор темы slavikma
- Дата начала
danillka27
Активный участник
Желаем успехов, надеемся что мы будем смотреть на результаты ваших трудов .
Спасибо! Но вначале надо переехать на другое место.... а переезд сами знаете..
Всем привет! Решил сделать новый небольшой станок под мелочевку использовав излучатель от своего станка 60Вт китайский и заменить излучатель на reci 80-100Вт. Что нужно будет для такого излучателя? Понятное дело что блок питания другой. Непонятно подойдут ли обычные зеркала ( стеклянные с покрытием золота) или нужны какие то другие? Еще вопросик по расходимости луча. Насколько отличаюся излучатели reci от обычных китайских ((интересует расхождение луча на растоянии 2.5м от излучателя) ( можно ли провести опыт с излучателем какое будет пятно от лазера у китайского и reci на растоянии 2.5метра)
Nikolaevsk
Активный участник
в таком случае, Вам нужнен излучатель синрад
расхождение не более 5 мрад заявлено. срок службы 45 000 часов. Потом достаточно перезаправить газовой смесью и опять 45 000 часов.Slavikma, могу предложить вам излучатель RECI 80Вт пробег около 10 часов (практически новый), стоял на станке 1,3*2.5м, длина оптической трассы до обрабатываемой поверхности до 2 метров, при нормальной фокусирующей линзе расхождение луча вам не доставит хлопот (в любом случае на расстоянии до 8-10м пятно луча не будет выходить за диаметр зеркала (линзы). При использовании Синрада, Когерента, Универсала и т.п., наоборот нужно ставить коллиматор на выходе луча из лазера для расширения пучка и приведения его в гауссовский вид. К RECI есть блок питания, котроллер управления лазером, двигателями.
Luk@
Активный участник
Rotational Axis for Lasercutter - http://www.thingiverse.com/thing:144156
Занятная вещица.
Кажется подошел край моему второму излучателю, возник вопрос для излучателя 80Вт подойдет блок питания от излучателя 60 вт?
halkru
Константин
Нет, не подойдет.
Nikolaevsk
Активный участник
если он не работал без охлаждения и температура жидкости охлаждения не превышала 25 градусов то просто подсчитайте сколько часов он отработал. при средней мощности 90-100% его ресурс 1000-1500 часов а при средней мощности 70% уже около 3000 часов.
Это примерно, но дает общее представление на тему "сколько ему осталось". а скорость прорезания и от зеркал и линзы могла снизится. На новой оптике КПД выше.
Это примерно, но дает общее представление на тему "сколько ему осталось". а скорость прорезания и от зеркал и линзы могла снизится. На новой оптике КПД выше.
ОН работал всегда с охлаждением максимально за все его время работы может пару раз доходило до 24-25 градусов. подавал на излучатель не более 90% гравировка по вектору и резка примерно 50х50 по времени работы окло 1500 часов выходит.
По поводу оптики... как раз заменил оптику (2 зеркала и линзу) и что самое странно он не дорезает совсем немного. Кружки из фанеры режет без проблемм, а вот сложные фигуры начинает недорезать. Сегодня постараюсь сфоткать каким стал луч при прожигании ленты чековой.
Nikolaevsk
Активный участник

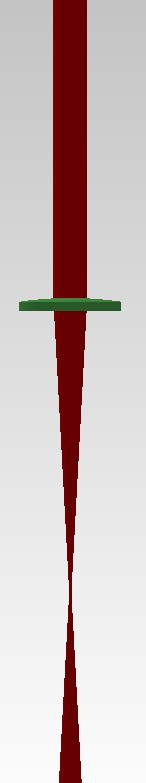

1500 часов на 90% мощности это серьезно. Дальше уже как повезет: качество излучателей от экземпляра к экземпляру может различатся, может еще 500 часов отработать а может загнутся "завтра". Если не будете ему давать больше 70% проживет дольше. Линзу посмотрите как стоит: плоско-выпуклая ставится выпуклой стороной вниз а выпукло-вогнутая ставится выпуклой стороной вверх. Сам проверял: качество разница, хотя фокус поймать можно при любой установке линзы. Ну и, новое не значит лучшее. бывает что и у новой оптики качество изначально хуже чем на отработавшей некоторое время. При любом производстве любой детали существует допуск +/-. Фото формы луча - да, интересно, оно многое может сказать.
Странно я где то встречал что линзу плоско выпуклую надо ставить плоской стороной вниз и все время именно так и ставил. Попробую сегодня перевернуть.
тоесть выпуклой стороной вверх?
