Цветная лазерная маркировка

Цветная лазерная маркировка 2014-01-18

jek44

Активный участник
Это не графика. О ней я упомянул как ещё об одном способе просто.
А в этом варианте просто штриховка. Каждый квадрат hath с шагом 0.0001. Остальные параметры неизменны. Дополнительных параметров не вводил.


igorzh

Активный участник
Не очень понял, какой параметр меняется от квадрата к квадрату? Только hatch?


jek44

Активный участник
Подобрал режимы для гравировки на жетонах из Китая. Для каждой поверхности свои нюансы. На зеркале расфокус примерно 1.3 мм и частота 37 кГц и некоторые внешние факторы, как нагрев заготовки в целом во время гравировки надо минимизировать .для повторяемого результата. Основные цвета.


igorzh

Активный участник
Народ, сори за оффтоп. Но ссылку на брелки из Китая не дадите? Это не наше направление, но всё ж иногда бывает нужно...


jek44

Активный участник
На зеркальном брелке в режиме матирования с малой мощностью в фокусе получилась подобная переливающаяся поверхность, как перламутр. Hath примерно 0.06, частота 50-60. Случайно вышло,хотел белое матирование. Надо поиграться параметрами для большего эффекта.


jek44

Активный участник

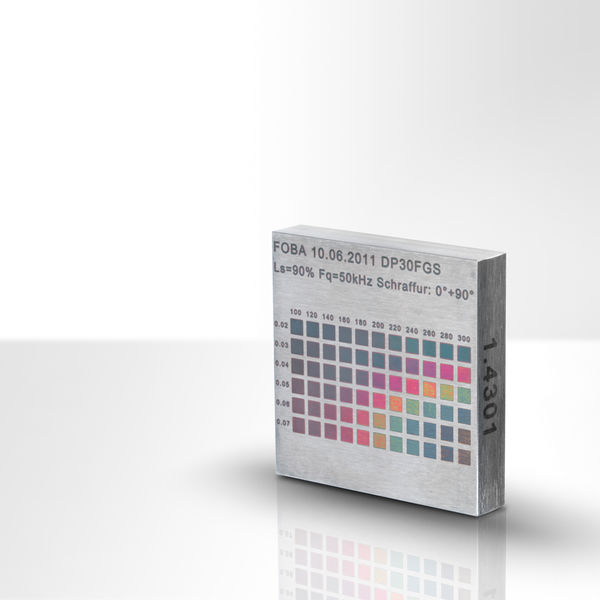

Эти тесты многие уже делали. А можете показать изделие, где видно именно те цвета, которые были запланированы? Параметры гравировки значительно меняются на различных поверхностях, а на зеркальных, относительно матовых, вообще улетают.


Silverman

Участник
Эти тесты многие уже делали. А можете показать изделие, где видно именно те цвета, которые были запланированы? Параметры гравировки значительно меняются на различных поверхностях, а на зеркальных, относительно матовых, вообще улетают.

Самостоятельно я делал цвет на нержавейке, на шершавой поверхности армейских жетонов. Но это было на обучении, несколько дней назад и носило экспериментальный характер, спонтанный. Своё оборудование мы должны получить в первой половине мая. И я добавил информацию в справочных целях. чтобы накопить объём полезной информации по цветной гравировке, чтобы читатели могли вычленить основные принципы, алгоритмы и решение для получения цвета конкретно в своих условиях и на своей комбинации станка и материала :)


Silverman

Участник


В эксперименте это нержавеющая сталь SUS304. Перед лазерной маркировкой она была протерта промышленным спиртом. В разной степени расфокусировки, соответственно, для изменения мощности лазера, частоты лазера для изменения цвета.

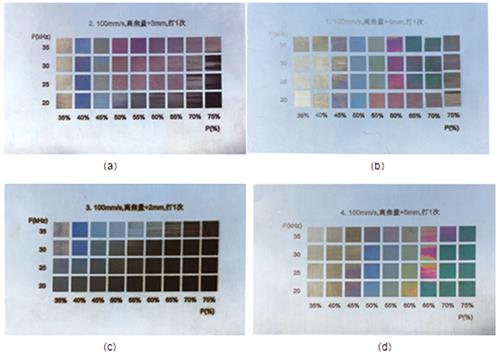

На рисунке количество дефокусировки принимается как +4 мм, +3 мм, +2 мм, +5 мм, соответственно. Маркировка цветной пластины, абсцисса мощности лазера, с 35% до 75% с равными интервалами, ордината для частоты лазера, с шагом 20 кГц до 35 кГц с равным интервалом. Угол обзора составляет 60 ° (60 ° к поверхности заготовки). На рис. 3 (c), когда величина вне фокуса составляет +2 мм, поверхность нержавеющей стали в большинстве маркировочных блоков сжигается до желтого до черного, поверхность материала близка к фокусу, Плотность энергии лазера слишком велика, цветовая палитра недостаточно богата. Из (a), (b), (d) видно, что в диапазоне частот 20 ~ 35 кГц, когда мощность лазера постоянна, при изменении частоты лазера, цвет маркировки почти не изменяется.

Маркировка цвета в основном изменяется при изменении мощности лазера. Когда фокус на +3 мм, на определенной частоте, с увеличением мощности лазера, отмечается правило изменения цвета: желтый → синий → светло-зеленый → розовый → фиолетовый → темно-фиолетовый → желтый; Когда количество дефокусировки составляет +4 мм, с увеличением мощности лазера изменение цвета маркировки выглядит следующим образом: светло-желтый → золотой → синий → желтый зеленый → фиолетовый → темно-зеленый; , Если для +4 мм, цвет маркировки изменяется следующим образом: желтый → золотой → голубой → желтый → фиолетовый → темно-зеленый. Эти законы в целом согласуются с законами предыдущего теоретического вывода.

Источник - http://www.maxlasers.org/fiber-lase...inless-steel-color-marking-width-tunable.html


Silverman

Участник
Любителям экспериментов еще один способ найти нужные параметры для цветной маркировки.
в фотошопе создать не большой файл, примерно 1х1 см с разрешением 600 dpi, залить его, приенив инструмент градиент. сохранить в оттенках серого в .jpg.
Потом открыть в Ezcad и гравирнуть на нерже с применением карты мошности и дрилл=0,27ms, чтобы эффективнее нагреть материал. Режим точек включать не нужно. Получилась первая картинка, где в узком диапазоне видны цвета побежалости.
Потом в фотошоп кадрируем явно черные и белые области, растягиваем оставшееся изображение до 1х3 см., гравируем, получается вторая картинка, где границы цветов побежалости просматриваются лучше.
Приложить немного фантазии и определить какой оттенок серого соответствует своему цвету уже не сложно. Каждый цвет ф фотошоп имеет свой код. Можно делать заливки нужным оттенком и отравлять в Ezcad.
При тестах очень полезно отмыть нержу от жира и грязи, иначе картинка смазывается, это видно на втором фото.

Предлагаю пойти дальше и усовершенствовать этот подход :)

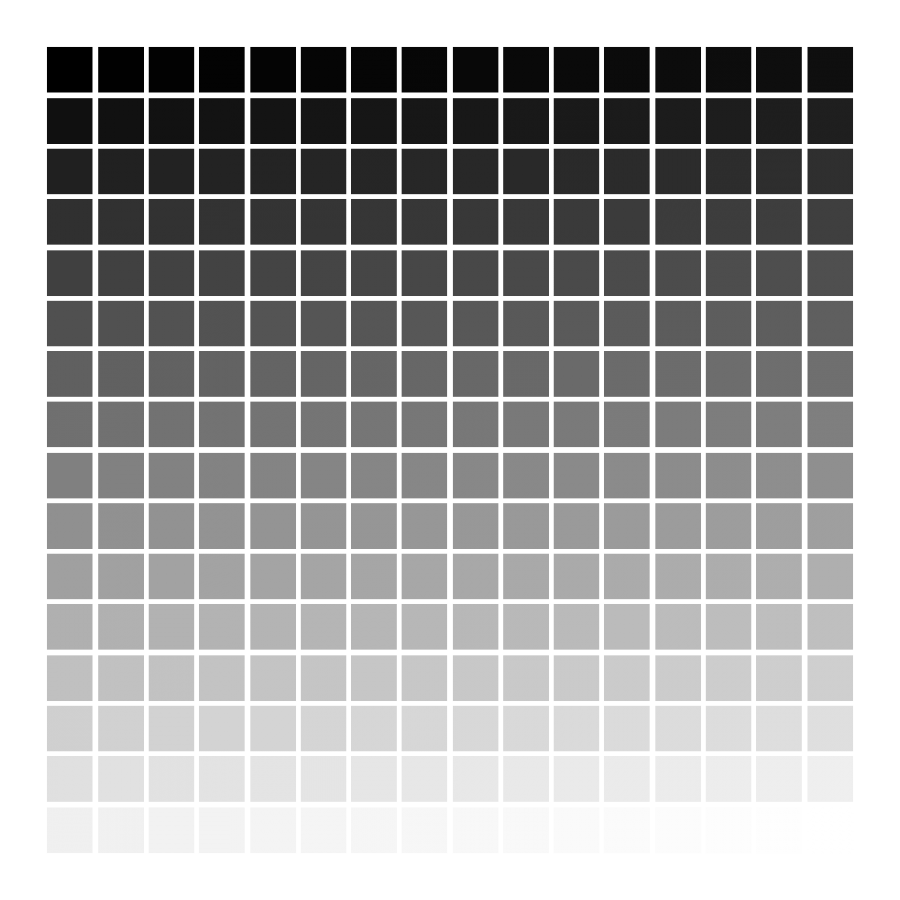

Первое - создаём карту/матрицу оттенков серого в RGB формате - где каждой ячейке соответствует один из оттенков серого - всего 256 значений. Второе - уходим от джипега c его артефактами компрессии и используем PNG 24 bit - где все заданные значения сохранятся без изъянов компрессии, то есть как задумано - без потерь.
Grayscale matrix for fiber.png
PNG 24 BIT


halkru

Константин
Предлагаю пойти дальше и усовершенствовать
Предлагаю сразу пойти в конец метода .. ))
Сделать цветопробу основных RGB, растрировать цветное изображение , допустим в окружности 0.5 мм и три раза пройтись, теоретически полноцвет на выходе )) Ну эт так из размышлений...


Silverman

Участник
В конец сразу не получится )), надо откалибровать сначала пару МАТЕРИАЛ + СТАНОК. Я уже думал про смешение цветов и за полноцвет - но тогда в данном случае надо использовать CMYK модель. Есть в голове схемы и алгоритмы, но смогу проверить только когда приедет оборудование.
