Нужна помощь Помогите настроить программу ezcad 2.14

[otts_xs]

Да, глубину на пластике.

Пропустил сообщение, глубину мне вряд ли удастся показать вам, на фото выше я показывал прямоугольник с полосками на пластике так вот эти полоски имеют небольшое углубление, оно позволяет вставить туда острие штангеля



[halkru]

гравировка отличается в итоге слева и справа. Пока склоняюсь к не параллельности сканатора и стола. Как правильно это исправить?

Если в режиме двунаправленной гравировки - очень вероятно не параллельность плоскости гравировки и самого материала.



[MaxiMarker]

Если в режиме двунаправленной гравировки - очень вероятно не параллельность плоскости гравировки и самого материала.

Как режим маркировки (однонаправленный или двунаправленный) может быть связан с непараллельностью плоскости гравировки и самого материала ? Может я чего то не понимаю...



[Alb16]

Подскажите, пожалуйста, есть ли в езкад возможность при выводе на маркировку поворот изображения на 90, 180 град. (не зеркальное отражение)?



[halkru]

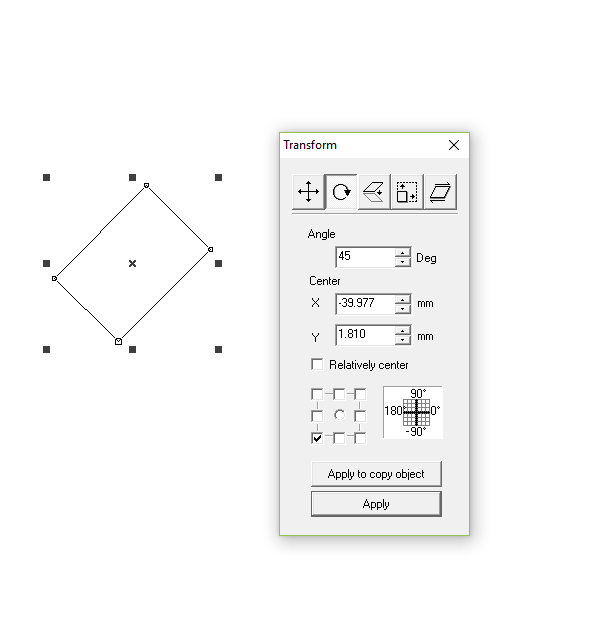

Вроде есть ..



[mitinskaya]

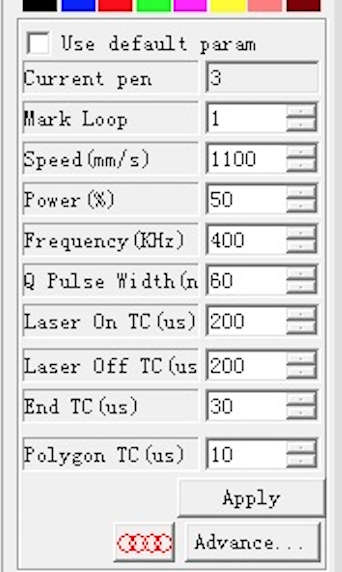

Чтобы вас не мучили загибы в начале, поставьте min jump delay = 400, а max jump delay = 500.
Параметр jump speed поставьте = 2000. Общее время гравировки немного увеличится, но и динамические ошибки сканаторов при этом будут незначительные.

Я тоже у себя поменял эти параметры на ваши, правда у меня загибов и нет. Разницу не ощутил. Но всё что связано с минимизацией ошибок... я только за.



[bazha]

ув. форумчане,
подскажите, пожалуйста, как правильно настраивать параметры?

излучатель jpt YDFLP-30-LP1+-S
сканер sino-galvo sg7110
по мануалу посмотрел, можно подбирать опытным путем, но может быть можно устанавливать опираясь на тех параметры?
по доступным характеристикам не пойму что и как



[bazha]

никто не откликнулся, но мануал и микроскоп помог)))
интересные значения получились



[Genadijs]

никто не откликнулся, но мануал и микроскоп помог)))
интересные значения получились
Посмотреть вложение 9343

У меня со станком были такие настройки, так что я склоняюсь, что у каждого станка свои оптимальные настройки.



[bazha]

у меня со станком были настройки как на первой картинке, которые на проверку оказались не по мануалу. С одной левой стороны луч делал большие точки (start), а с правой не доходил до конца (end). углы были не прямые, а скругленные (polygon)



[bazha]

возник ещё один вопрос, нужно ли менять/подбирать значение spot diameter?
что-то мне подсказывает, что он зависит от излучателя и от линзы, но как их увязать или параметр используется по умолчанию?

пока искал ответ на вопрос нашел калькулятор
https://www.controllaser.com/resources/laser-beam-spot-size-and-depth-of-focus-calculator/
вопрос остается, параметр нужно настраивать?



[MaxiMarker]

вопрос остается, параметр нужно настраивать?

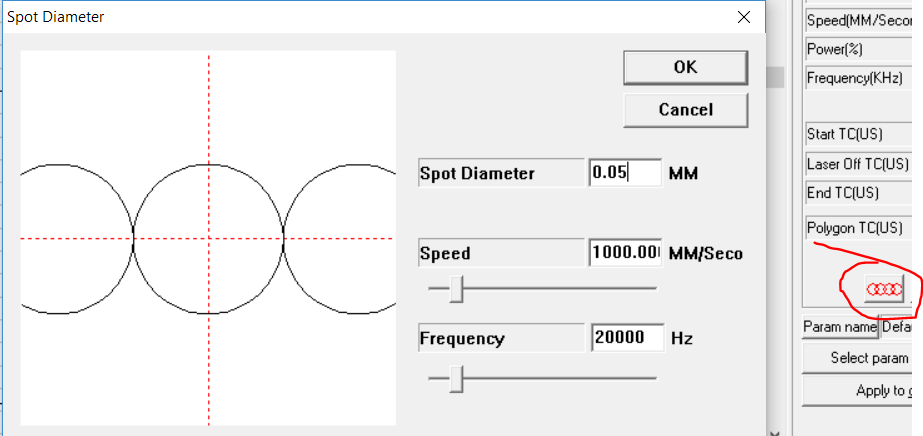

Параметр Spot Diametr именно настраивать не нужно, а вот правильно его указать для точной визуализации нужно.
Его значение зависит от установленной линзы.



[MaxiMarker]

И то, что сами задержки правильно настроили (с помощью микроскопа), то зачёт...
А то посмотришь на скриншоты у некоторых и думаешь - кто же так их (задержки) выставил ? Пипец должен получаться на конечном результате...



[bazha]

Подскажите, пожалуйста, как выровнять окантовку?
файл проекта прикреплен



[bazha]

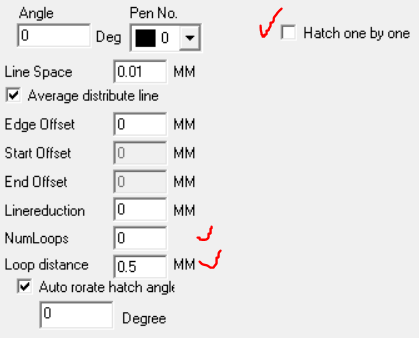

и ещё, подскажите, пожалуйста, что это за параметры, для чего они? в мануале про них не говорится



[MaxiMarker]

и ещё, подскажите, пожалуйста, что это за параметры, для чего они? в мануале про них не говорится

Смотря в каком мануале... может у вас старый мануал ?



[MaxiMarker]



[bazha]

русскоязычный мануал, брал на этом форуме, здесь
Но он такой же как и находил англоязычные, без этого параметра, вероятно не актуальные версии. Поискал, таки не актуальная.
нашелся англ мануал 2.10

Помогите решить вопрос со смещением обводки, в какую сторону копать? уже замучался (((



[MaxiMarker]

Помогите решить вопрос со смещением обводки, в какую сторону копать? уже замучался (((

Дистанционно точно не помогу.... тут нужно системно смотреть.
По параметрам (в программе) у Вас всё без особой аномалии, в отличие от других.

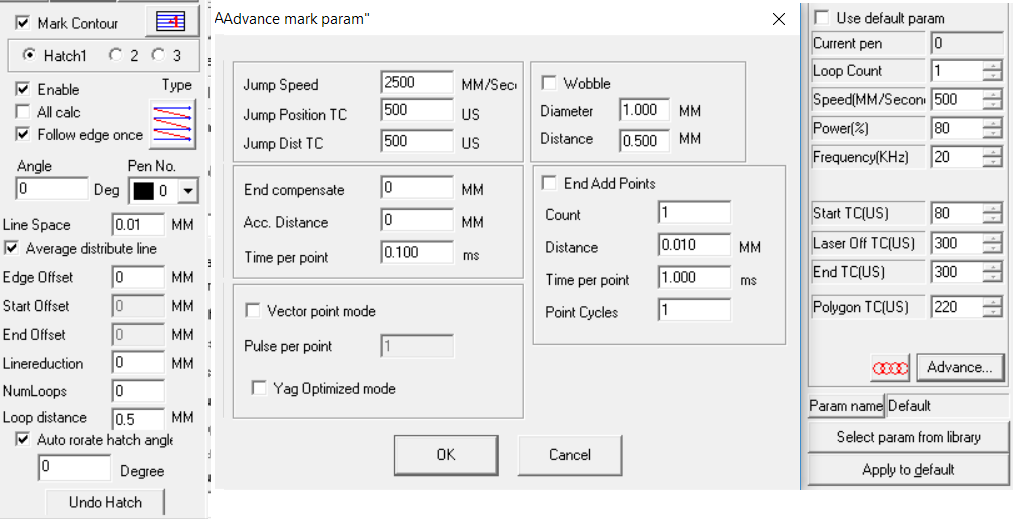

Пожалуй кроме того, что у Вас стоят галочки на Mark contour и Folow edge once... При Edge Offset=0, это одно и тоже.

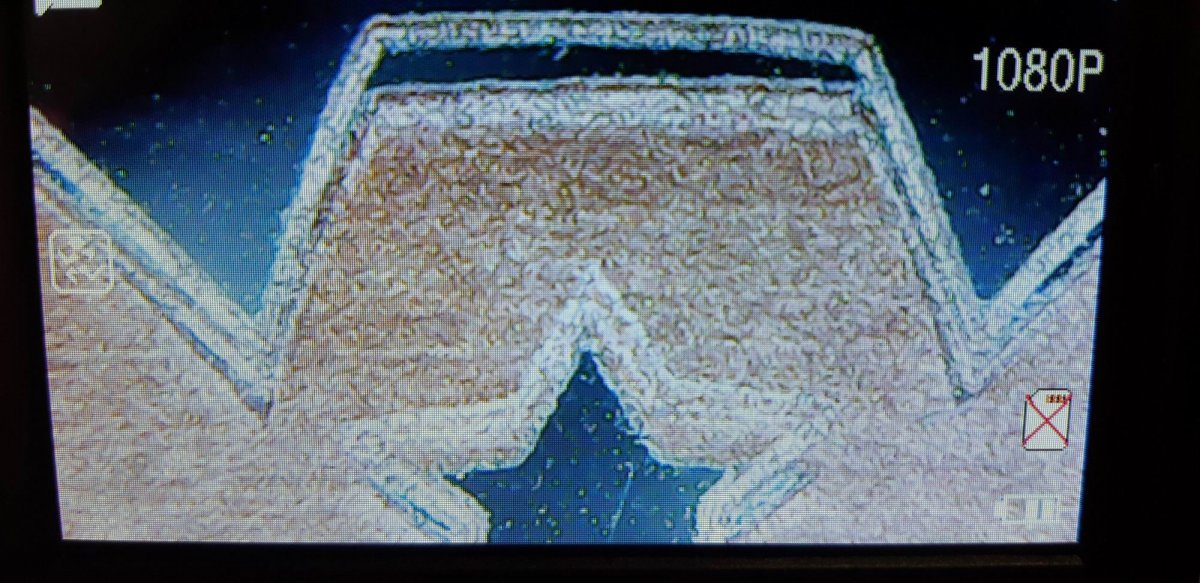

А то , что контур при гравировке так смещается, то очень похоже на неправильно настроенную головку.
Тут нужна диагностика.



[MaxiMarker]

русскоязычный мануал, брал на этом форуме, здесь

Это без комментариев... У нас своя версия программы, свой перевод и свой мануал на русском...
