Нужна помощь Помогите настроить программу ezcad 2.14

MaxiMarker

Профи
А Вы попробуйте разные версии и сами поймёте, какая из них Вам больше нравится..
Станку это никак не навредит. Можете установить сразу несколько разных версий и сравнить.


MaxiMarker

Профи
Тут на форуме выкладывали разные версии, в том числе и последние... Поищите.


bazha

Участник
Добрый день,
серая плата была заменена на оригинальную, установлен новый драйвер и использовалась версися ezcad 2.14.10, скачан старый файл с фантомами (смещенная обводка) и о чудо, фантомов нет. из этого делаю предположение, что серая плата работает не корректно под 64 бит виндовс. (надеюсь это так, и фантомы ушли)))


bazha

Участник
... фантомы ушли, гравировку контура отулючил за ненадобность. со временем возник другой вопрос:
параметры настроил (как я думал)

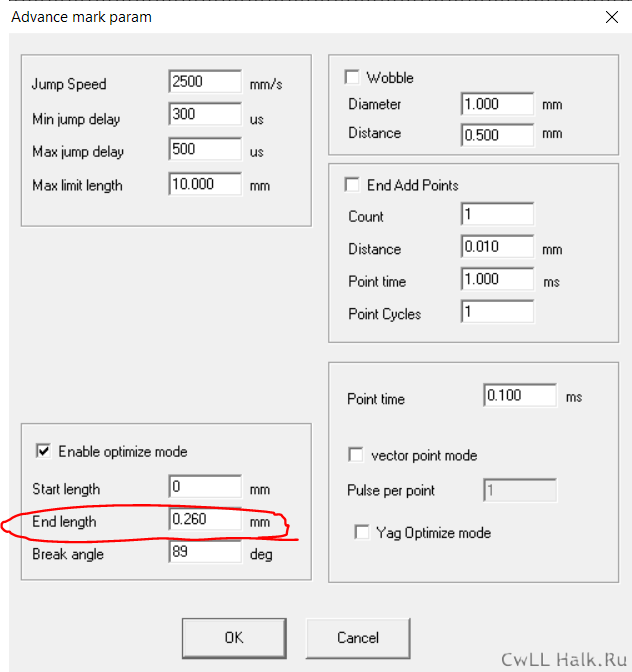

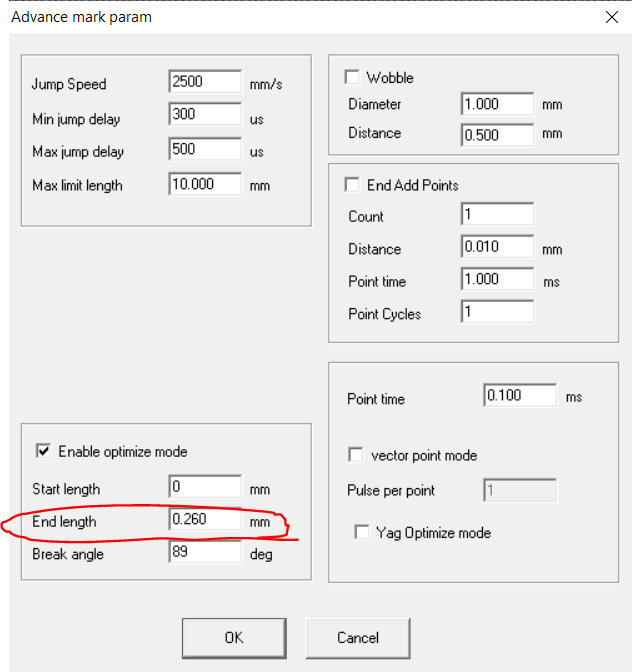

но это оказалось не так или не совсем так. Любые значения End TC никак не влияют на результат, от слова совсем. Ставь 0 или 10 000 результат один и тот же, но! можно делать компенсацию
причем компенсация на каждую скорость своя.

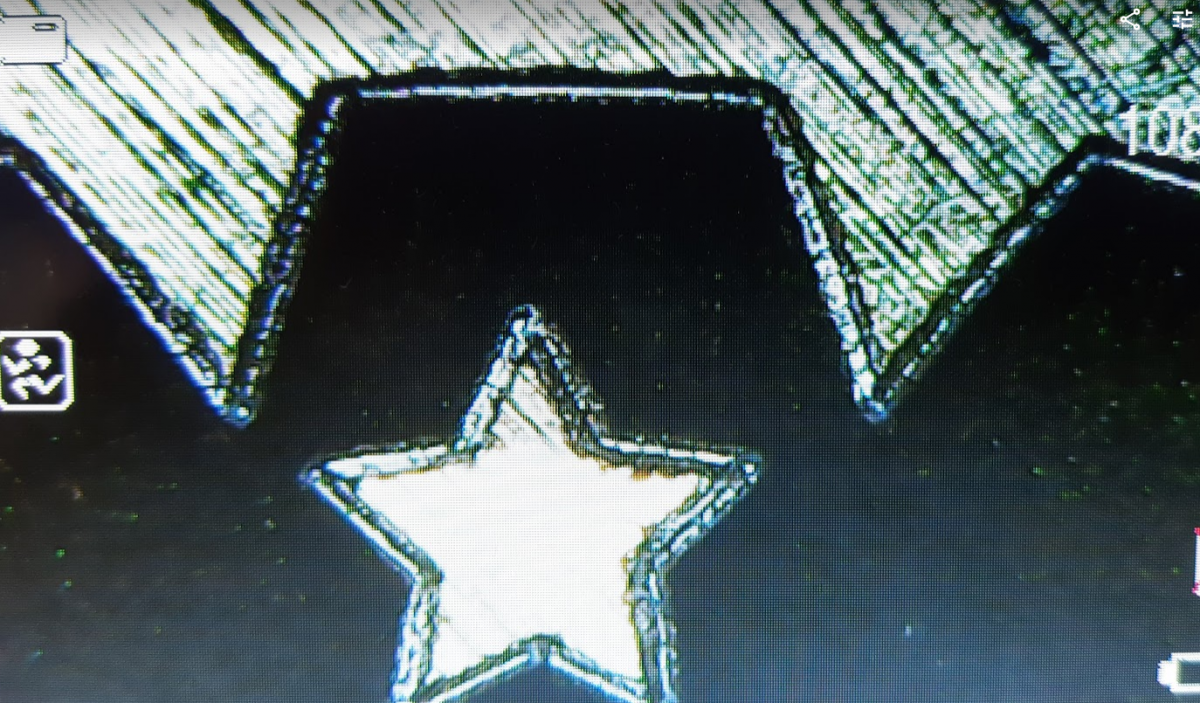

при v=1000 p=40 f=120 h=0.03 есть сдвиг обводки. пересмотрел параметры и не знаю куда копать. что не так может быть? попробовал в advance поставить скорость 1000, время маркировки увеличивается, но результат тот же - обводка сдвинута
и почему может не работать настройка End TC?


Вложения

  • upload_2019-4-17_12-20-42.png
    7,3 KB · Просмотры: 491
  • upload_2019-4-17_12-24-58.png
    43,6 KB · Просмотры: 513

Alb16

Активный участник
Применять обводку или нет смотрите сами по результату. Например, если текст или рисунок получился тонкий, можно добавить обводку.


Kent

Новый пользователь
Добрый день!

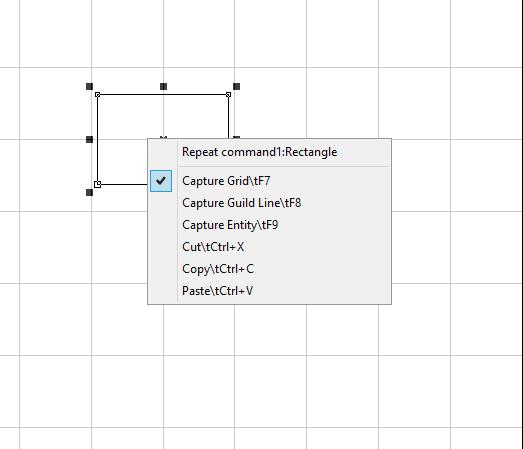

С самого начала пользования программой EzCad 2.14.10 заметил проблему при позиционировании объектов.
Проблема заключается в том, что при перемещении объекта очень плохая точность - текст прыгает сразу на несколько миллиметров, если двигать клавиатурой(стрелочками), то там тоже точность очень плохая. Работать очень не удобно.
Видео прилагаю.


Сначала думал, что это такая программа, так как эта проблема воспроизводится на 2ух ПК. Но понадобилось установить данное ПО ещё на одном ПК и там с позиционированием оказалось все хорошо. Объекты перемещаются плавно с точностью до долей миллиметров. Видео так же прилагаю.


Уже проработал несколько версий которые пришли в голову:
1. Проблема не связана с Windows. На двух ПК с проблемой стоит Windows 7 и Windows 10. На ПК без такой проблемы Windows 7. Везде 64Bit.
2. Мышь и его DPI тут не причём(думаю тут понятно, что тут слишком большие скачки)
3. Наверно заметили, что на видео режим Демо, если включаю плату, проблема также имеется.
4. ПО используется одно и то же.

Может кто сталкивался или есть предположения как исправить это - буду благодарен.


Kent

Новый пользователь
Спасибо большое! Я уже думал драйвера на видеокарту переставлять )))


Glassman

Новый пользователь

Вложения

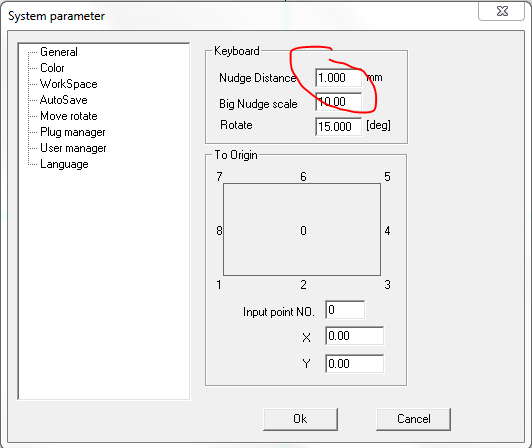

  • Передвижение с клавиатуры.PNG
    Передвижение с клавиатуры.PNG
    14,9 KB · Просмотры: 449

VitoK

Новый пользователь
Всем доброго времени суток.
Комрады выручайте, притянули станок с выставки из Китая, источник лазера max mopa mfpt-20h, не можем разобраться как его настроить, вроде бы должен регулироваться

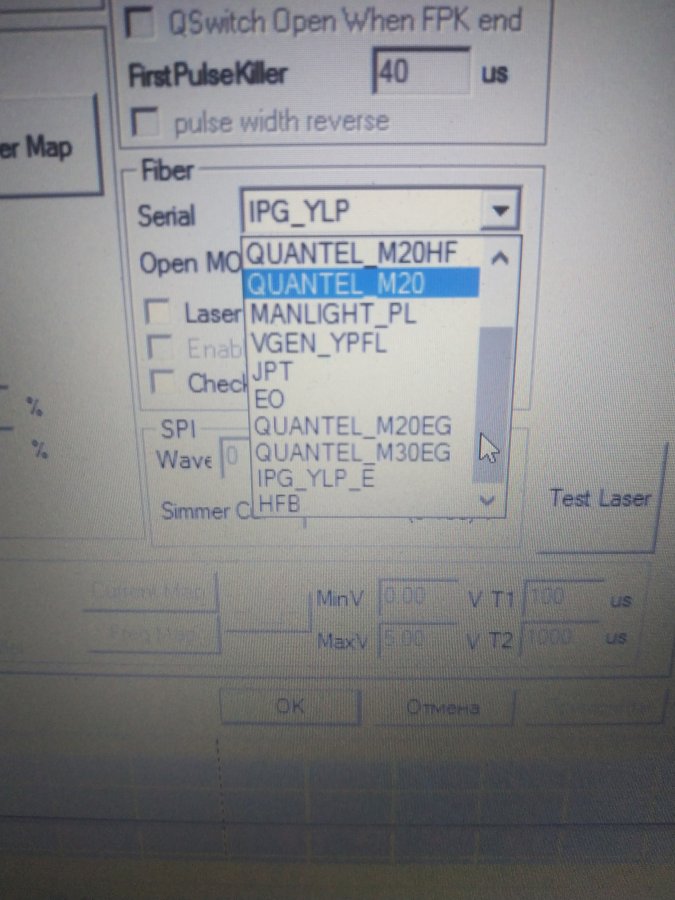

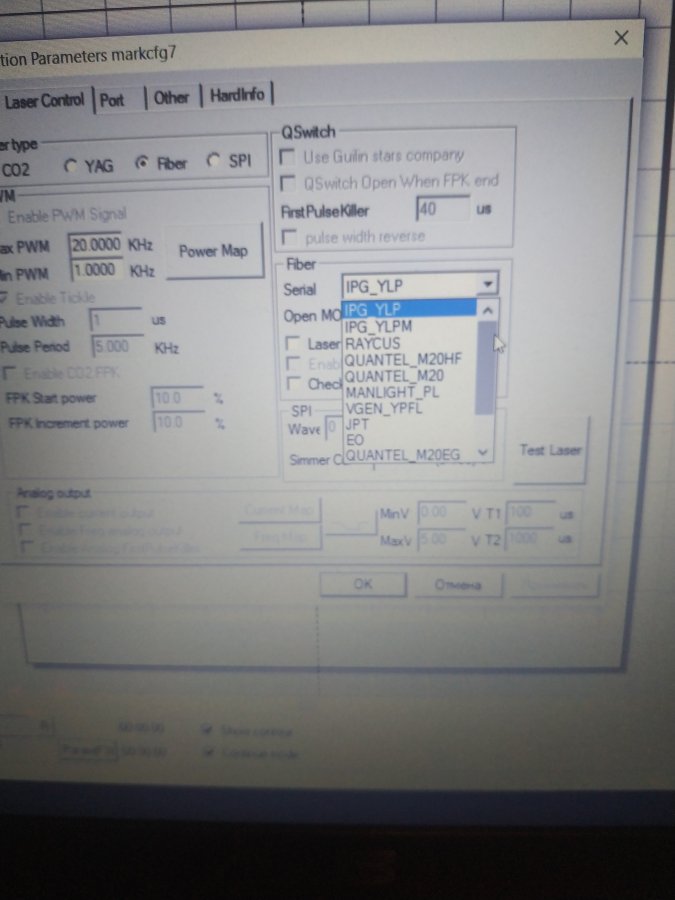

Q pulse width, но совсем не понятно какой выбирать Fiber serial в окне параметров (F3)
Laser Control, или может проблема в другом в том числе мне?
Всем спасибо.


Вложения

  • max mopa mfpt-20h.pdf
    1,4 MB · Просмотры: 461
  • IMG_20191003_012837.jpg
    86,7 KB · Просмотры: 402
  • IMG_20191003_012827.jpg
    62 KB · Просмотры: 411

VitoK

Новый пользователь
Александр спасибо, признаюсь что Ваш номер телефона был последним "островком надежды". С настройками вроде как разобрались, но тут закономерно всплыли ещё два вопроса.
Какова вероятность убить аппарат эксплуатируя при неправильных настройках?

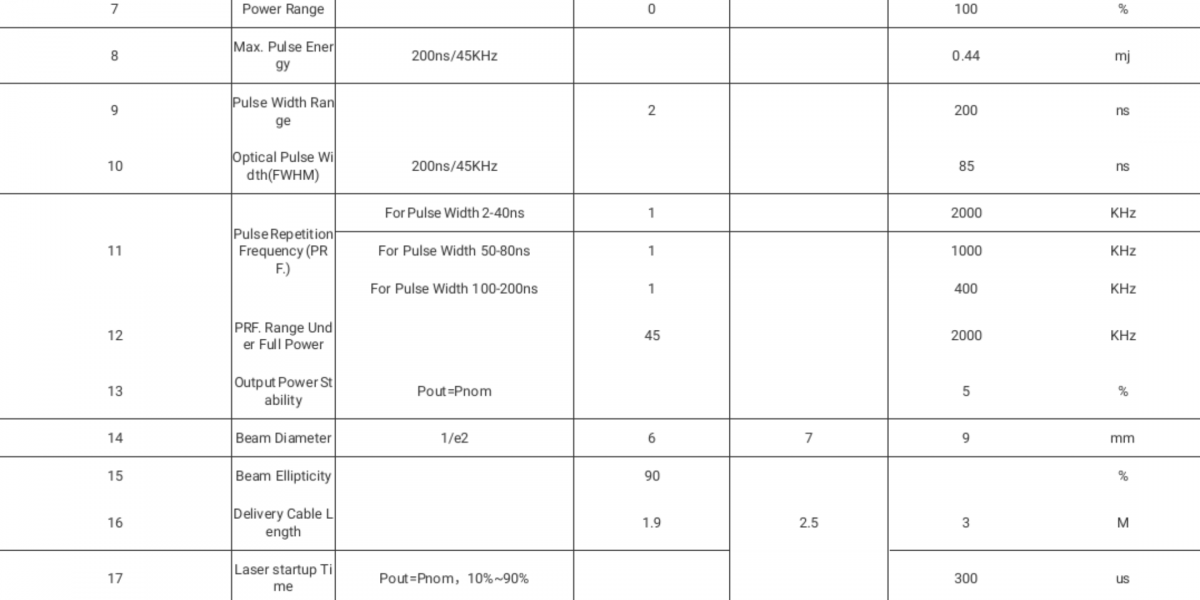

Не совсем понятно глядя в таблицу, частоту можно настраивать во всем диапазоне или она должна коррелировать с настройками Q pulse width согласно таблице?
Спасибо.


Вложения

  • Screenshot_2019-10-03-23-07-48-882_com.miui.gallery.png
    118,8 KB · Просмотры: 420

Leopold

Участник

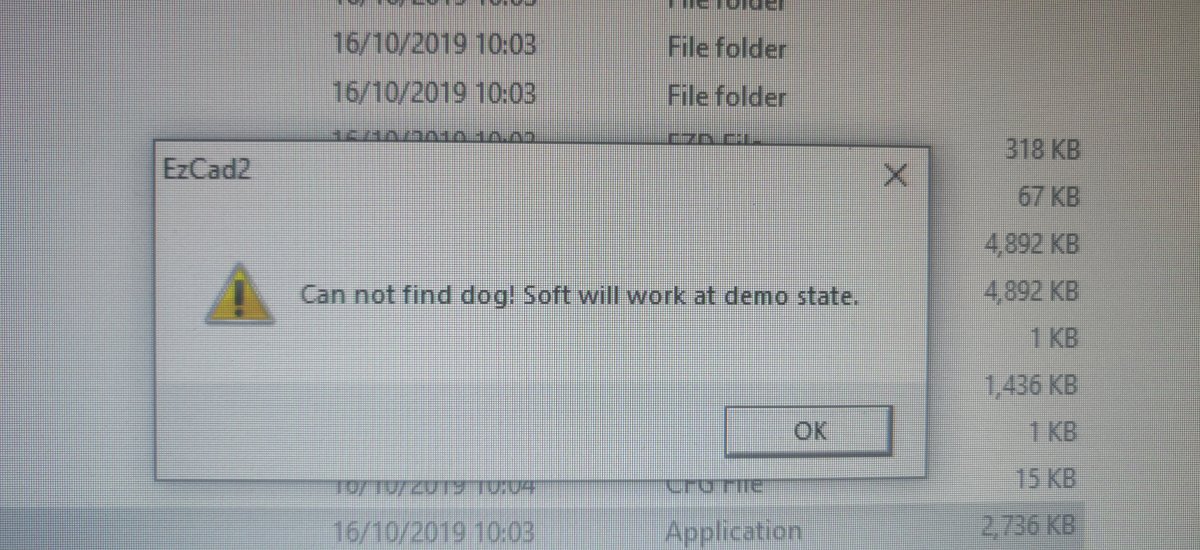

Не работает программа пишет вот такую фигню. Что делать?! Помогите люди добрые:)


Вложения

  • 1571210100258144218190858844607.jpg
    163,2 KB · Просмотры: 408
