Нужна помощь Помогите настроить программу ezcad 2.14

halkru

Константин
A 4to nuzhno sdelat? 4tob nahodilo ee????
Подать на плату питание 5В (после подачи питания через 3-4 сек загорится зелёный светодиод на плате), соединить USB кабелем с компьютером, очевидно - установить драйвер и ... должно работать )


Leopold

Участник
Подать на плату питание 5В (после подачи питания через 3-4 сек загорится зелёный светодиод на плате), соединить USB кабелем с компьютером, очевидно - установить драйвер и ... должно работать )
so vsem spravlaus! no problema v ustanovke driver! gde mozhno ska4at posledniu versia??


Arlik

Новый пользователь

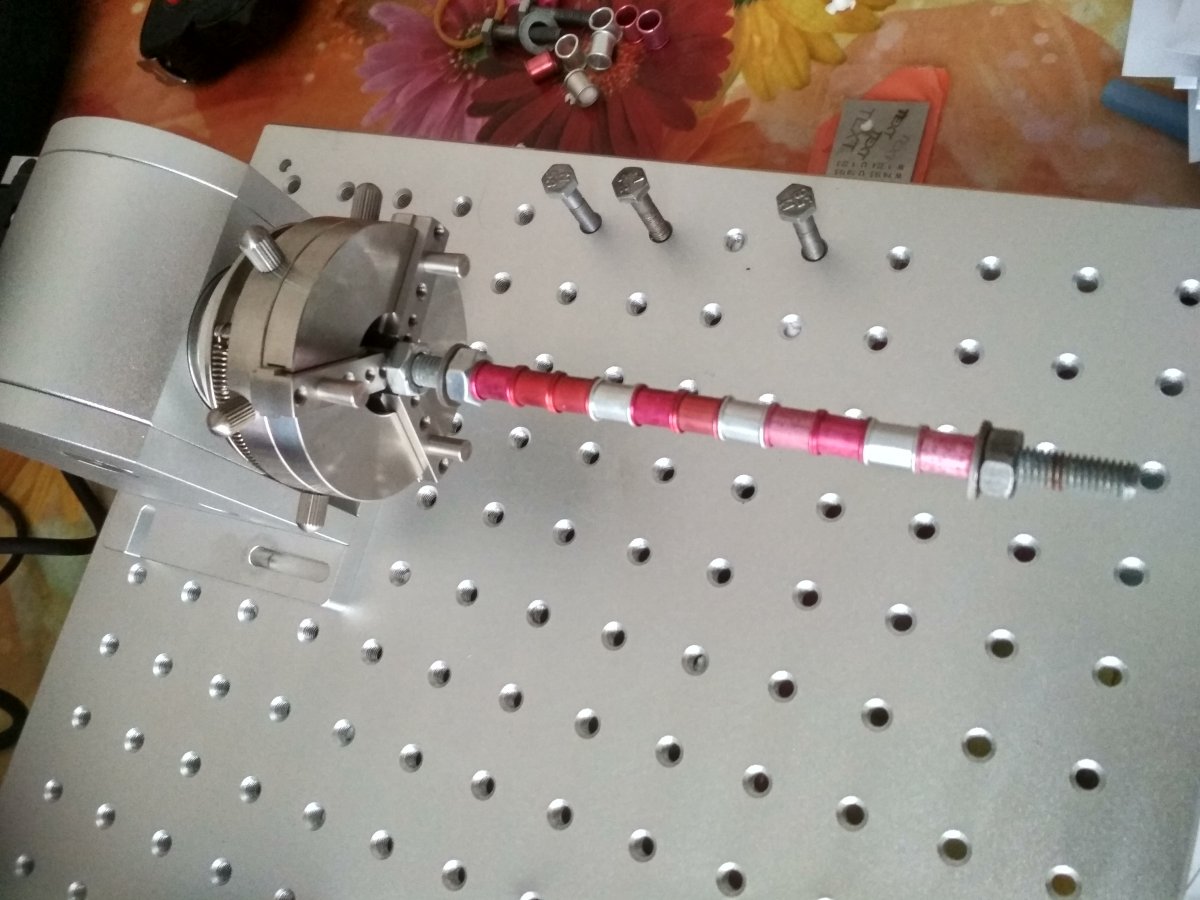

Здравствуйте. Не так давно приобрёл лазер с вращателем. По немногу начал разбираться. Но застрял в одном .месте. Я делаю кольца для голубей. На вращатель одел 8 колец. Подскажите, я набрал текст. Теперь мне нужно этот текст сделать на всех кольцах. Не копировать ж его 8 раз? Можно как то по другому?


Вложения

  • IMG_20200110_131353_HDR.jpg
    136,3 KB · Просмотры: 465

Mol_s_off

Активный участник
У вас же быстросъем, снять-одеть кольцо пара секунд! Зачем искать трудности?


Kost_91

Новый пользователь

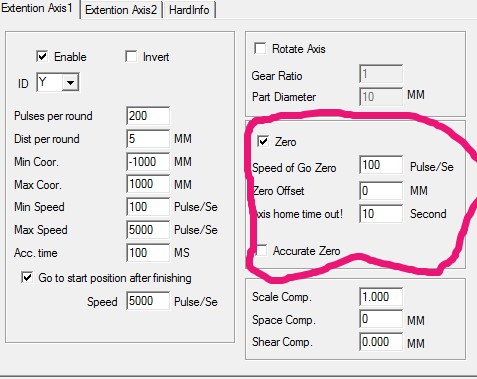

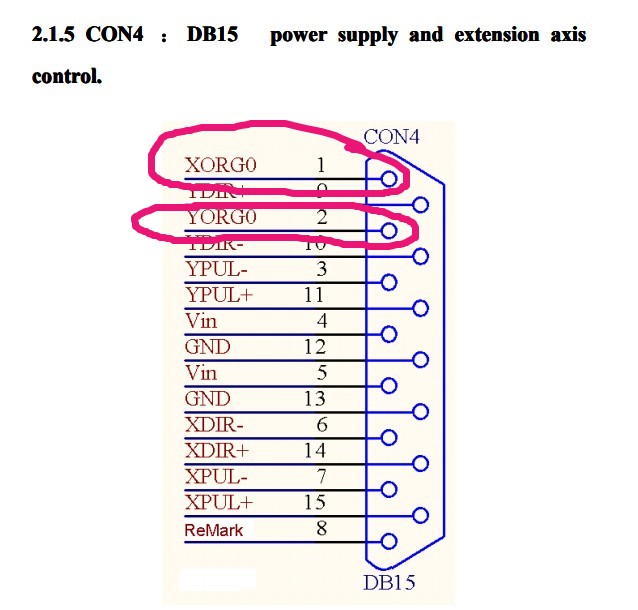

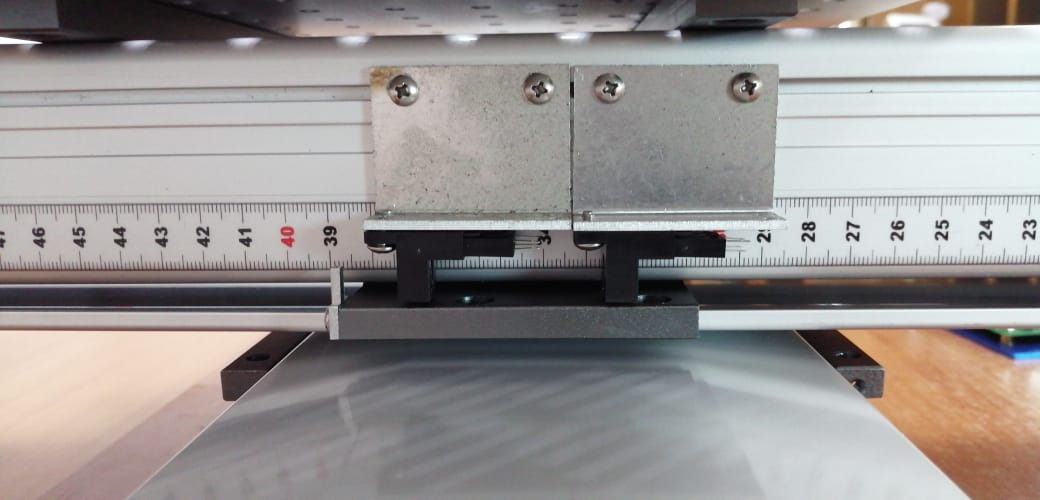

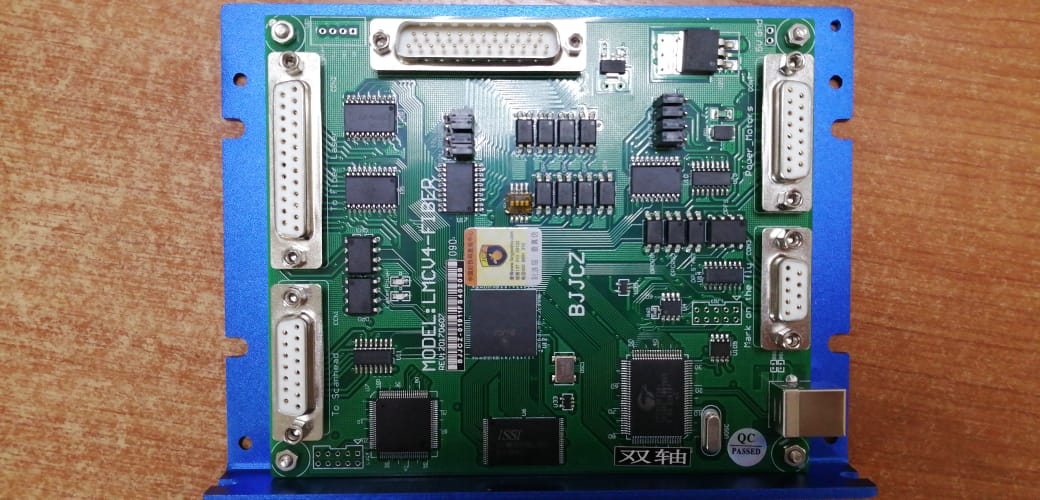

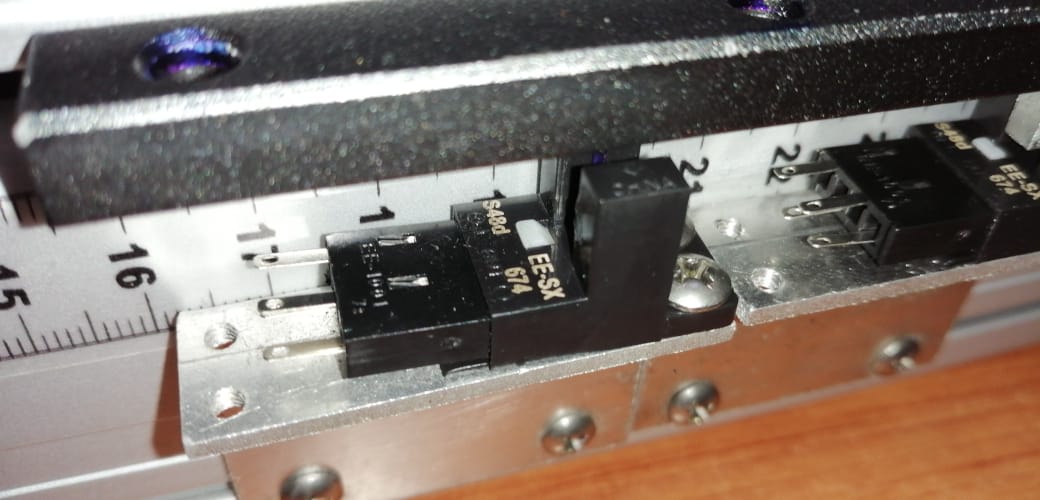

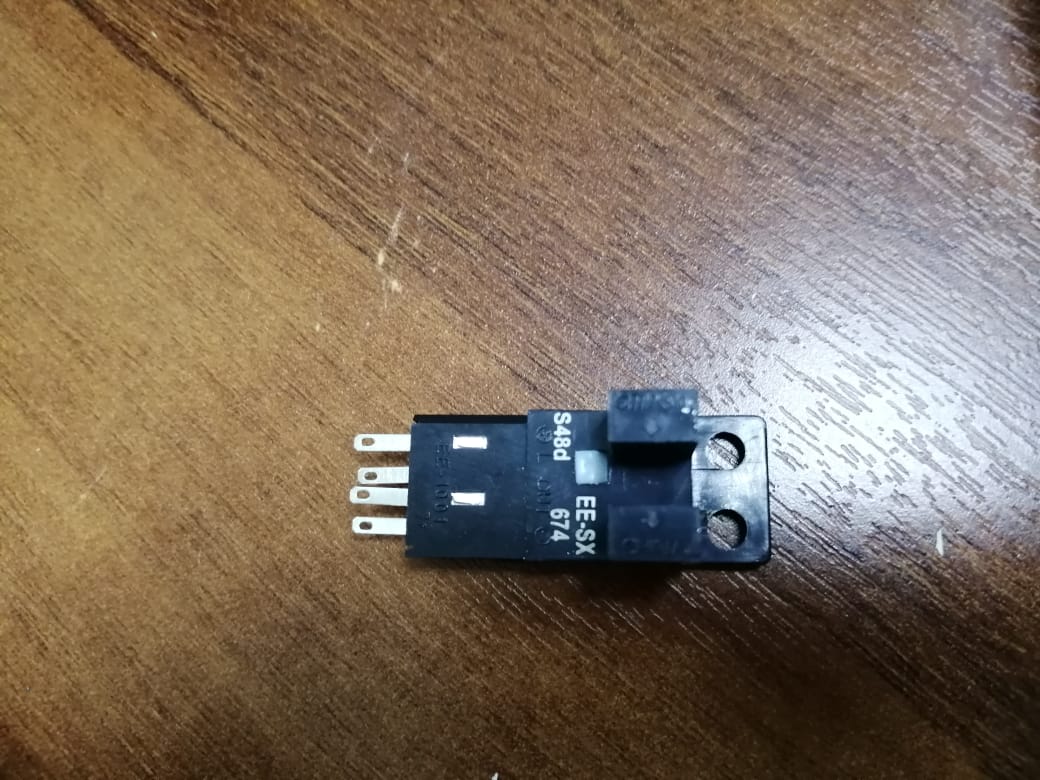

добрый день, имеем маркер в работе потребовался 2-х осевой координатный стол, купили контроллер LMCV4-fiber (оригинал), а также докупили стол, как подключить моторы проблем не составило, на столе в комплекте установлены конечные датчики оптические Omron EE-SX674. Вопрос возможно ли их подключить к этому контроллеру и как это сделать? А также как их настроить в программе (EzCad 14.10), при условии если это возможно. Китайские "друзья" у которых купили, ничего внятного сказать не могут...
WhatsApp Image 2020-06-30 at 09.45.50.jpeg
WhatsApp Image 2020-06-30 at 11.40.43 (1).jpeg
WhatsApp Image 2020-06-30 at 11.40.43 (3).jpeg
WhatsApp Image 2020-06-30 at 09.45.50.jpeg WhatsApp Image 2020-06-30 at 11.40.43 (1).jpeg WhatsApp Image 2020-06-30 at 11.40.43 (3).jpeg


Вложения

  • ee-sx-4767.pdf
    3,3 MB · Просмотры: 224
  • v4光纤卡英文说明.pdf
    948,2 KB · Просмотры: 485
  • WhatsApp Image 2020-06-30 at 11.40.43 (4).jpeg
    WhatsApp Image 2020-06-30 at 11.40.43 (4).jpeg
    57,7 KB · Просмотры: 243

Dubov

Новый пользователь
Здравствуйте, коллеги.
Помогите пожалуйста откалибровать линзу.
Приобрел линзу с полем 300 мм. Откалибровал квадрат 300 мм по 9 точкам.
Обрадовался было, но не тут то было(. Искажения нелинейные.
Объясните пожалуйста, как запустить калибровку по 25 точкам?

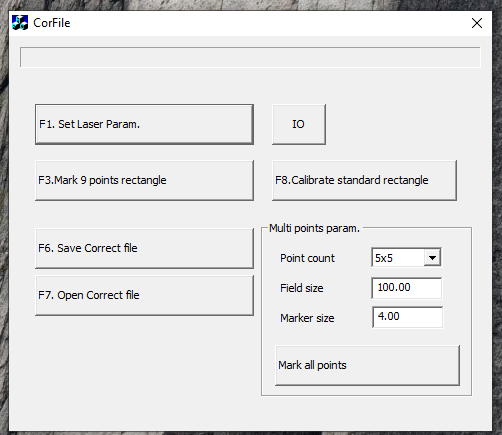

При вызове программы CorFile2.exe открывается меню (на рисунке).
9 точек понятно: F3, прошла гравировка, появилась таблица. Измеряешь, заносишь, сохраняешь.
А 25 точек не понятно. Отрисовать сетку не сложно. А куда потом заносить результаты измерений?
Таблица не появляется и вызвать ее не могу


Вложения

  • Снимок экрана (9).png
    Снимок экрана (9).png
    49,2 KB · Просмотры: 104

nagannonet

Участник
Здравствуйте, коллеги.
Помогите пожалуйста откалибровать линзу.
Приобрел линзу с полем 300 мм. Откалибровал квадрат 300 мм по 9 точкам.
Обрадовался было, но не тут то было(. Искажения нелинейные.
Объясните пожалуйста, как запустить калибровку по 25 точкам?
При вызове программы CorFile2.exe открывается меню (на рисунке).
9 точек понятно: F3, прошла гравировка, появилась таблица. Измеряешь, заносишь, сохраняешь.
А 25 точек не понятно. Отрисовать сетку не сложно. А куда потом заносить результаты измерений?
Таблица не появляется и вызвать ее не могу
я так настроил 175 и 250 линзу
https://3dtoday.ru/blogs/akantev85/instrukciya-po-kalibrovke-galvoskanera


Dubov

Новый пользователь
Спасибо.
По 9 точкам я сделал. Точность недостаточная.
Получил ровный квадрат 300*300

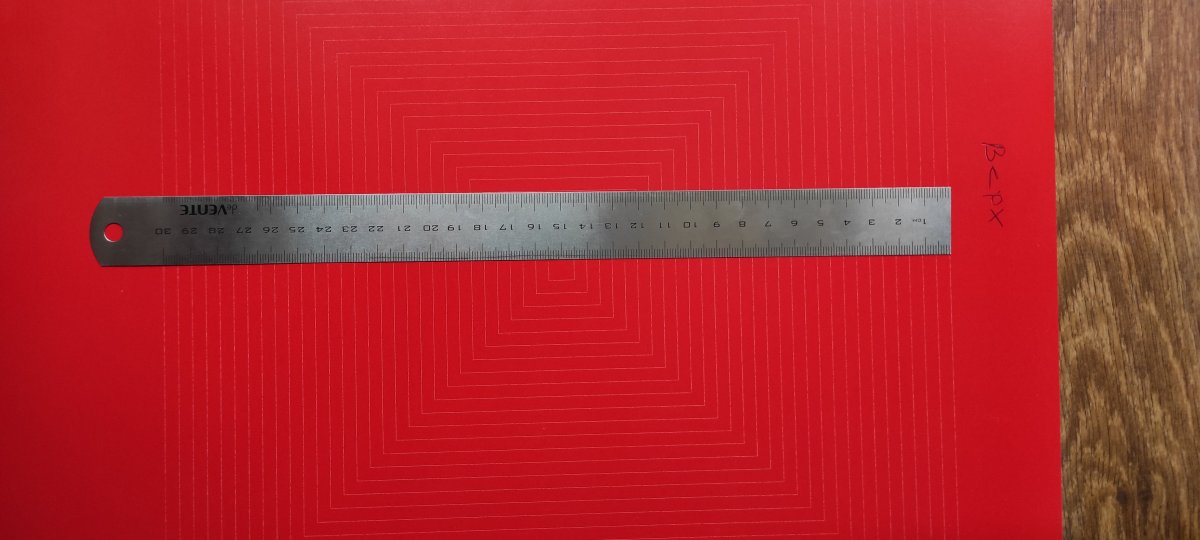

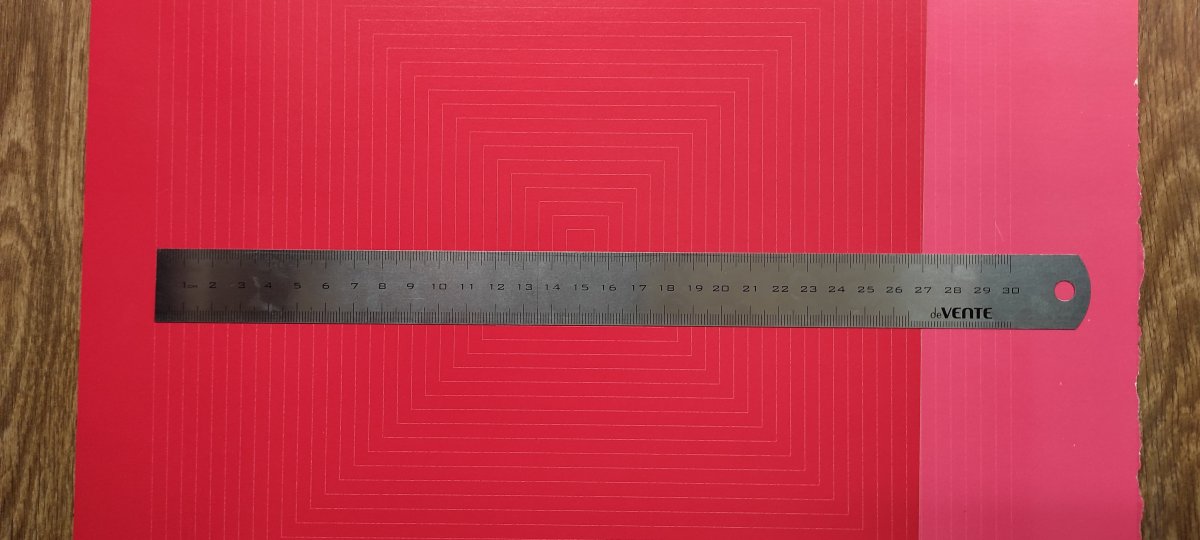

Но когда отрисовал набор концентрических квадратов, увидел отклонения размеров.
Подскажите пожалуйста как по 25 точкам калибровать?


nagannonet

Участник
Спасибо.
По 9 точкам я сделал. Точность недостаточная.
Получил ровный квадрат 300*300
Но когда отрисовал набор концентрических квадратов, увидел отклонения размеров.
Подскажите пожалуйста как по 25 точкам калибровать?
можно фото с размерами


Dubov

Новый пользователь
Да, можно.
Завтра буду в мастерской работать. Сфотографирую.


nagannonet

Участник
Спасибо.
По 9 точкам я сделал. Точность недостаточная.
Получил ровный квадрат 300*300
Но когда отрисовал набор концентрических квадратов, увидел отклонения размеров.
Подскажите пожалуйста как по 25 точкам калибровать?
А линза какого производителя ? Opex , Ronar или сборка китай с алика ?


Dubov

Новый пользователь

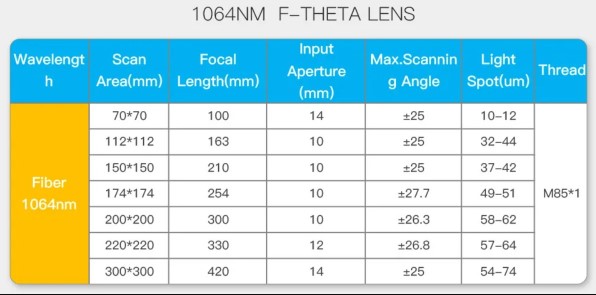

Линза китайская. Ноунэйм.


Вложения

  • IMG_20220211_174847.jpg
    85,9 KB · Просмотры: 135
  • IMG_20220211_174808.jpg
    83,8 KB · Просмотры: 135
