Общие вопросы новичков

[iVlado]

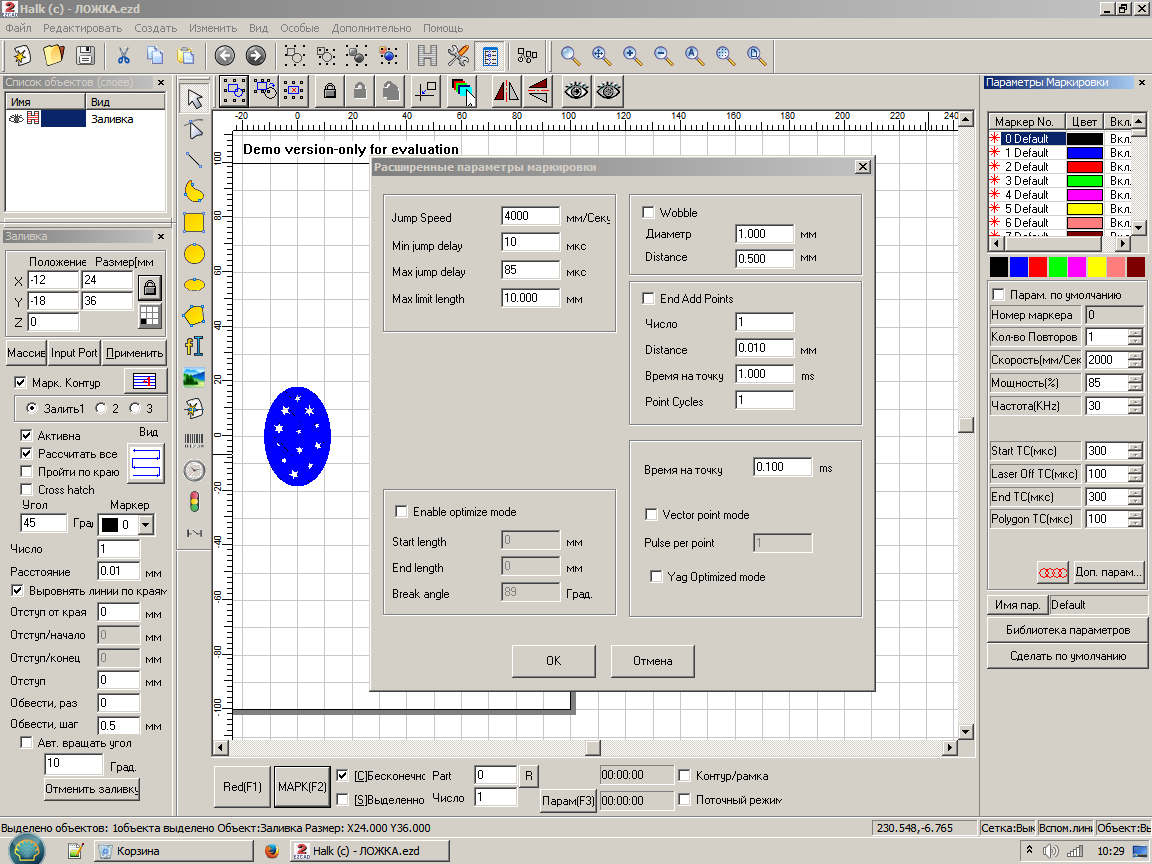

Здравствуйте! Разбираюсь с гравировкой на ложках, линза длиннофокусная, станок Halk Fiber 30. Файл создан в кореле, при обработке гравирует частями - то здесь, то там. Проблема - пропуски и неравномерная гравировка. Менял настройки - шаг, ставил снимал различные галочки - пропуски остаются, причем на определенных местах. Гравирую для получения золотистого цвета в два прохода, настройки:
(угол/скор/мощн/част)
1 проход 45/2000/85/30
2 проход 135/2000/85/30
что я делаю не так?

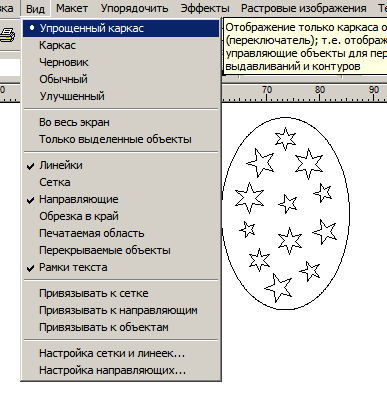

Скриншот файла корела в виде wireframe в студию



[Wic_]

Импортировал файл dfx обратно в корел, вот все нормально



[iVlado]

Файл выглядит (может и не является) нормально. По всей видимости дело не этих в параметрах. Хотя скорость 2000 скорей спец аномалия, чем обычный режим. Попробуйте уменьшить параметр затухания. Вроде EndTC, Да и вообще в той группе поковыряться. У меня Start стоит -50. Сделайте скриншот только сначала. Нет станка уже под боком, чтобы свои скинуть

Еще можете попробовать из Корела выгнять файл иллюстратора версии 8. Я только с такими работаю



[iVlado]

Просто то, что у вас рисуется это явно проблема составного пути. Compound path в иллюстраторе. В кореле не помню. Но показывает нормально. Значит стоит проверить все ли звездочки соединены замкнуто.



[jek44]

Только на этом файле проблема? Одна из причин - не замкнутые вектора.



[Wic_]

Спасибо всем за участие, разобрался. Сразу нужно было настройки выложить, меня бы поправили. Нужно было убрать "Рассчитать все" да и "Маркировать контур" не нужно. Еще "Start TC" -300 поставил, скорость снизил до 500, мощность до 40. Что еще посоветуете, а то как бы грубовата штриховка получается (сейчас 0.02). На форуме встречал термин "матирование". Это где?



[Ilkin.S.N]

Вы ещё ВИД заливки (штриховки) поменяйте на однонаправленный и увидите разницу.



[slavikma]

Здравствуйте! Заметил странность поведения своего лазера. Изначально такого не было. При изменении мощьности гравировки в программе, не происходит изменение мощьности гравировки. Скорее всего что то с настройкой натыкал )))



[shatrovmax]

Вы ещё ВИД заливки (штриховки) поменяйте на однонаправленный и увидите разницу.

Согласен полностью, можно и двунаправленный, но не змейку...
Змейка вообще довольно специфически работает, может пропустить линию или добавить свою.
Но, исходя из своего опыта, это самая скоростная заливка.



[jek44]

Здравствуйте! Заметил странность поведения своего лазера. Изначально такого не было. При изменении мощьности гравировки в программе, не происходит изменение мощьности гравировки. Скорее всего что то с настройкой натыкал )))

Есть такое дело. При изменении мощности часто становится активна кнопка "применить" слева, в панели настроек. Если её не нажать, гравировка идёт на мощности, установленной ранее.



[slavikma]

Есть такое дело. При изменении мощности часто становится активна кнопка "применить" слева, в панели настроек. Если её не нажать, гравировка идёт на мощности, установленной ранее.

Добрый! Проверил, ничего не происходит при нажатии. Настроек с станком стандартных никаких не шло, покупал бу.



[Glassman]

При изменении мощности часто становится активна кнопка "применить" слева

Не замечал. Обычно параметры маркировки не активируют кнопку "Применить" и вступают в силу после изменения.



[jek44]

Я статистику не собирал, почему и как часто это происходит, но факт есть факт. Просто внимательнее смотрю на эту кнопку



[MaxiMarker]

Обычно параметры маркировки не активируют кнопку "Применить" и вступают в силу после изменения.

Я статистику не собирал, почему и как часто это происходит, но факт есть факт. Просто внимательнее смотрю на эту кнопку

Просто в качестве совета - лучше эту кнопку ("Применить") лишний раз нажать, если она активна.



[igorzh]

Вот же ж странно. Никогда не нажимал кнопку применить, когда меняю параметры мощности, частоты и скорости, и проч., относящихся к лазеру. И всегда всё "применялось". "Применить" вроде как относится к геометрическим параметрам и штриховке.



[Сигизмунд]

Вот же ж странно. Никогда не нажимал кнопку применить, когда меняю параметры мощности, частоты и скорости, и проч., относящихся к лазеру. И всегда всё "применялось". "Применить" вроде как относится к геометрическим параметрам и штриховке.

жму всегда когда активна ....если даже менял параметры мощности или скорости и т.д. ..один раз паркер запорол... вот не сработало "автоматическое" подтверждение смены мощности



[shatrovmax]

..один раз паркер запорол...

как я тебя понимаю!
я, из за такой лажи, запорол клаву на макбук про 2017 года, благо заказчик попался вменяемый и ждал пока новая приедет...
Я так понимаю это особенность серых плат и ломанного софта.



[halkru]

Я так понимаю это особенность серых плат и ломанного софта.

Не верно.



[dinis777]

Здравствуйте уважаемые форумчане, подскажите пожалуйста можно ли во время обработки файлов Ezcad на компьютере включать только левую крайнюю кнопку? И имеет ли значение по какому порядку их включать



[Сигизмунд]

Здравствуйте уважаемые форумчане, подскажите пожалуйста можно ли во время обработки файлов Ezcad на компьютере включать только левую крайнюю кнопку? И имеет ли значение по какому порядку их включать

вроде можно никакую кнопку не включать.. сохранишь файл потом включишь все 3
