Общие вопросы новичков

[MaxiMarker]

Заказали лазер в Китае, прислали с ПО Ezcad 2.14.11(20200720), сама программа работает без проблем, в комплекте есть MarkEzd.dll (в папке с программой), инициализация библиотеки проходит без проблем, но инициализация платы - нет, выдает ошибку 21 (hardware version error).

А контроллер то какой стоит в китайском чуде ? Производитель, модель, версия.
Если не оригинальный, то чудес будет много.
P.S. На будущее - описание проблемы следует начинать с описания конфигурации оборудования (подробно).
Тогда и ответ (возможно) будет адекватный.



[Dnk22]

А контроллер то какой стоит в китайском чуде ? Производитель, модель, версия.
Если не оригинальный, то чудес будет много.

На самом корпусе маркера нет никаких надписей, EzCad показывает следующее:
Hardware version: LMC V4 FIB
v 4.0.2, General Custom
Function: Fly, Fly2, HWStart, LongText, InputLock, InputWait



[Dnk22]

Продавец говорит, что название лазера PL-130 Laser Marking Machine.



[MaxiMarker]

Название лазера - это ни о чём... сколько артелей в Китае по сборке лазеров, столько и названий.
Смотреть нужно на контроллер. То есть физически залезть внутрь станка и сфотографировать плату контроллера (или оценить на глаз).
Если Вам необходима функция "маркировки на лету", то её реализация возможна только на "большом" контроллере. На нём есть специальный разъём для этого. Но эта функция обычно "по умолчанию" закрыта и является платной - нужно перепрошивать контроллер.
На "маленьких" контроллерах этой функции нет в принципе физически.



[иван86ряз]

Добрый день. Подскажите подалуйста. Китайский co2 no name маркер 30вт., в стоке линза 100*100 э, нужно выполнять гравировку большего поля, купили линзу f290, 200*200l, переходник 30мм. Ставим, выносим правки в настройках, реакции 0 опускает поднимаем фокус, ничего не меняется, нет луча. Меняем обратно, все хорошо! В чем может быть загвоздка?



[iDenis]

....В чем может быть загвоздка?

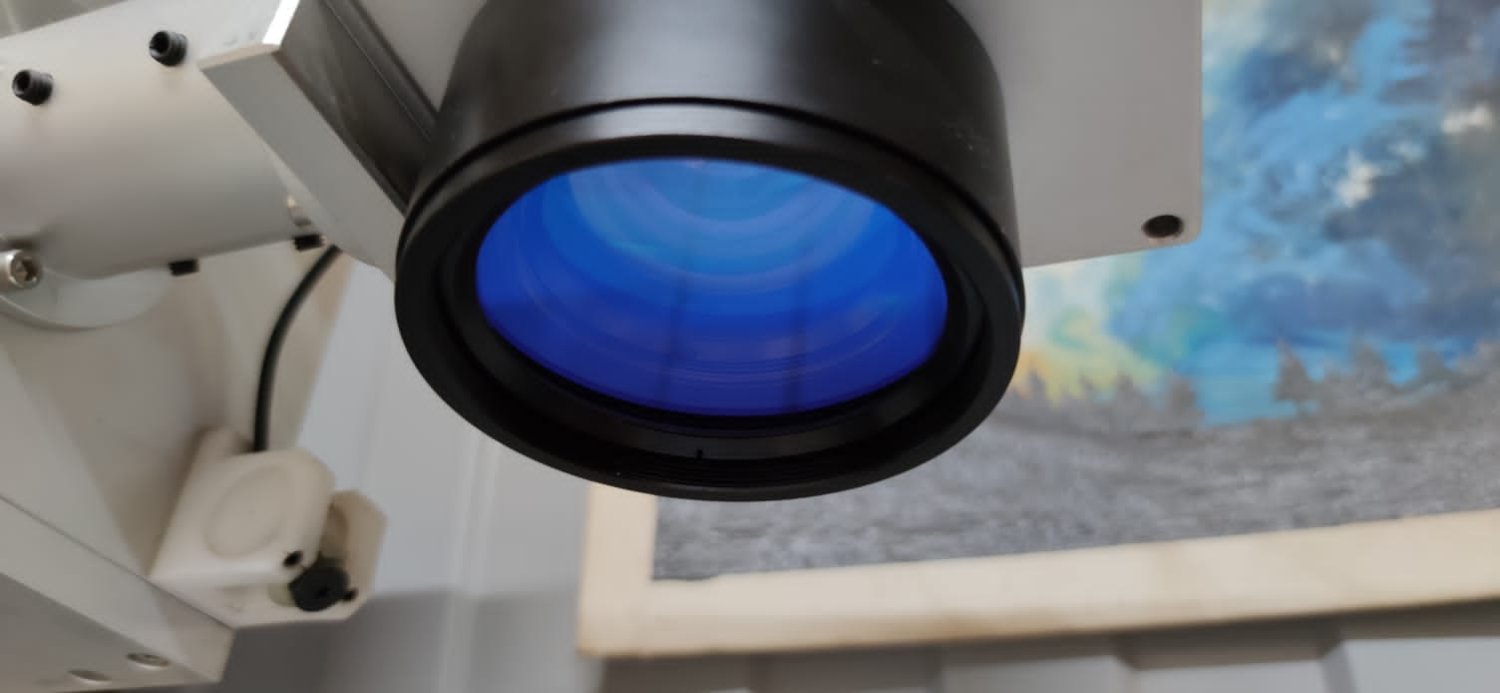

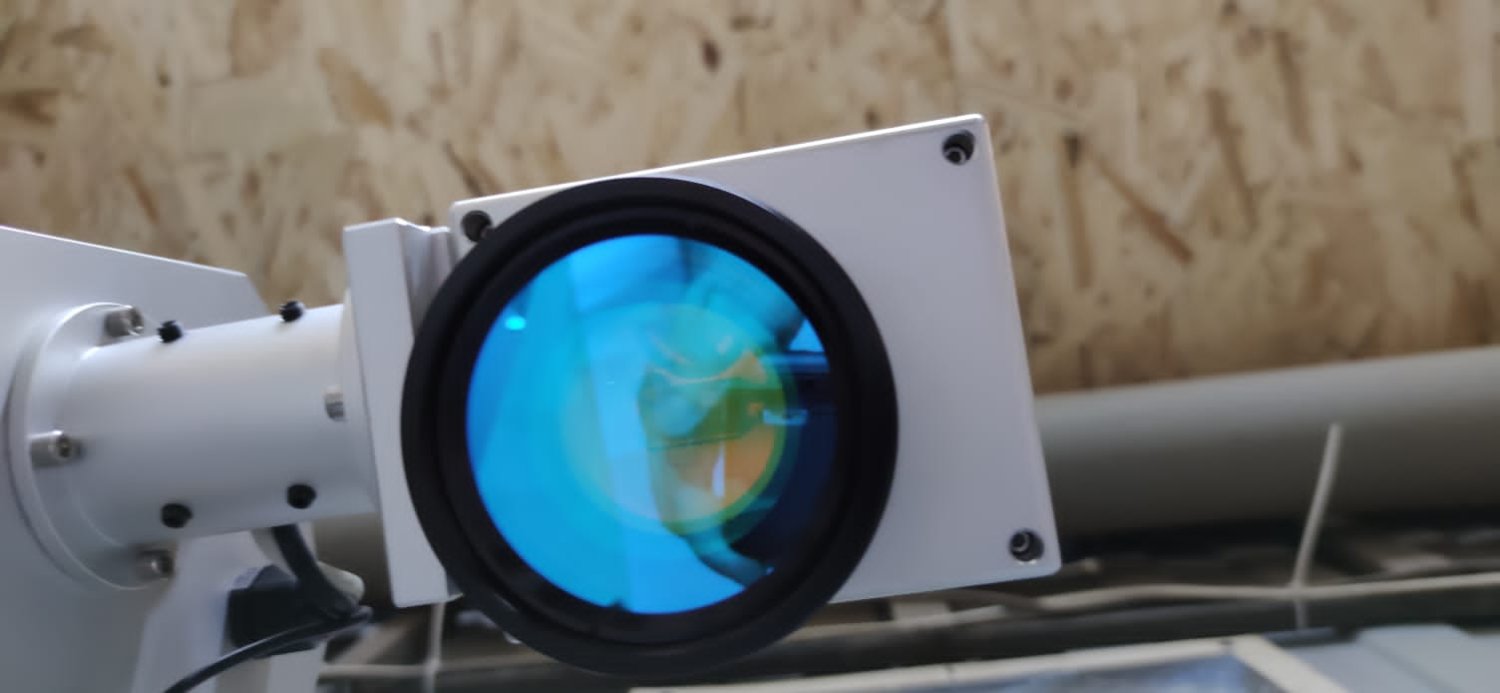

Здравствуйте. А вы уверены, что линза именно для СО2? Покажите как линза выглядит.



[иван86ряз]

А вот не уверен. А есть разница по линзам между оптикой и co2?



[iDenis]

Fiber Laser, СО2, UV - у них у всех разные линзы. У вас похоже линза для твердотельного Fiber Laser. Саму линзу сфотографируйте. Она желтоватого цвета должна быть.

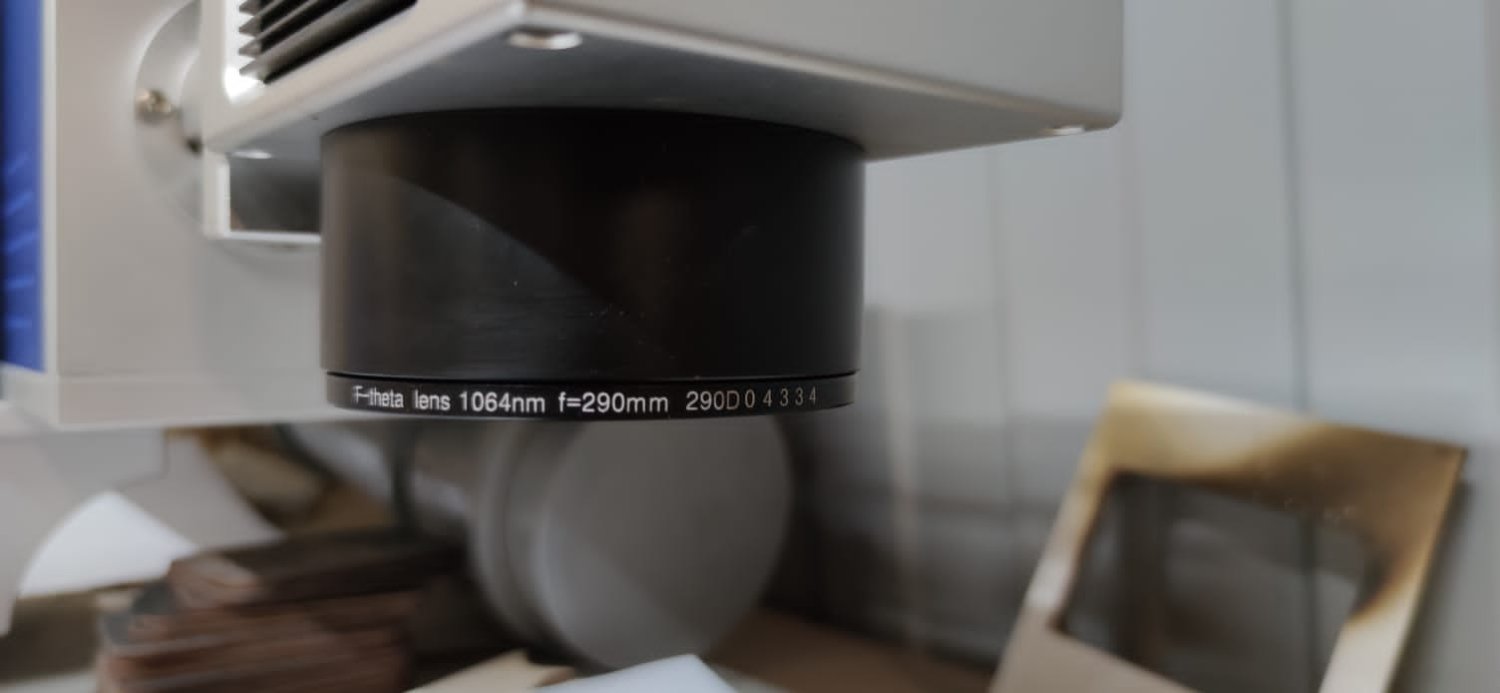

У вас на линзе 1064nm награвированно, хотя это не факт конечно, можно все что угодно награвировать



[иван86ряз]

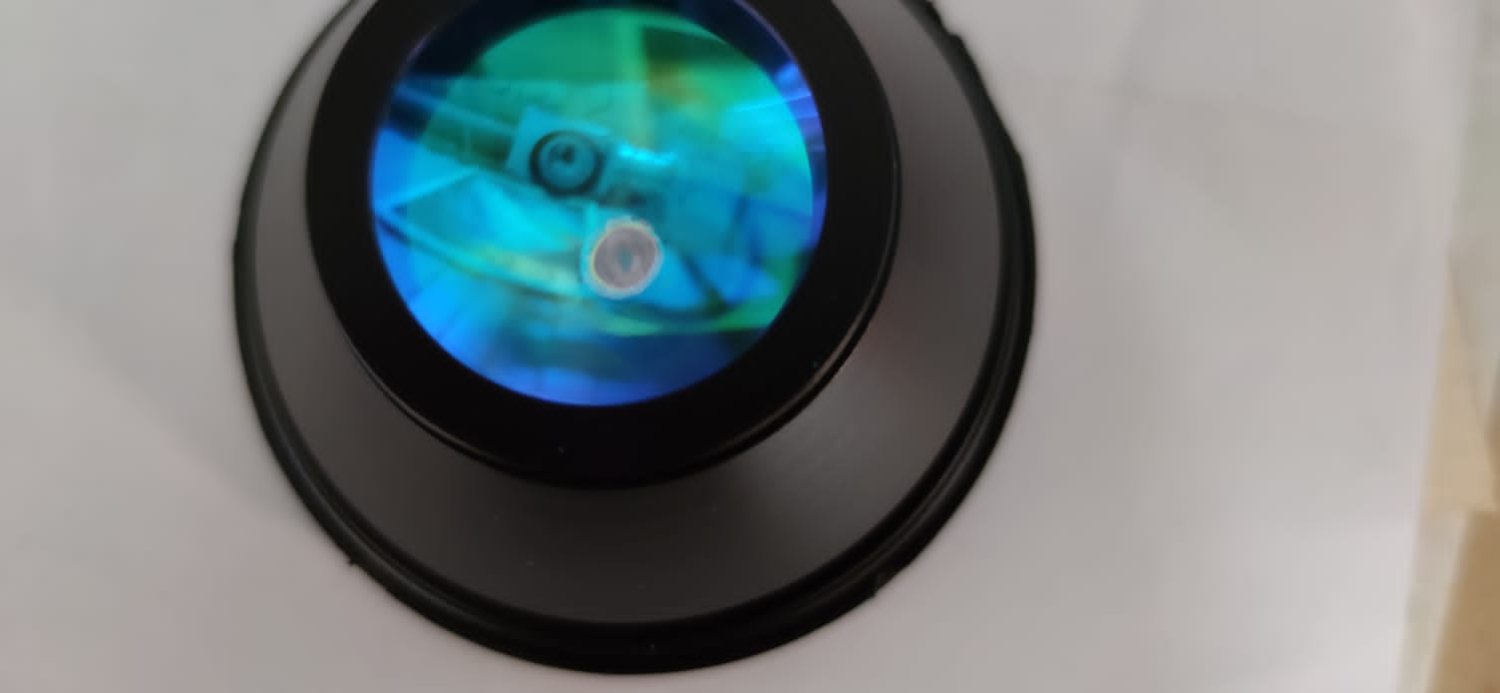

Какое то пятно на линзе линза новая что случилось то? Караул 10000 в помойку



[iDenis]

Не ту линзу вы купили и скорее всего, СО2 лазером её испортили просто



[iDenis]

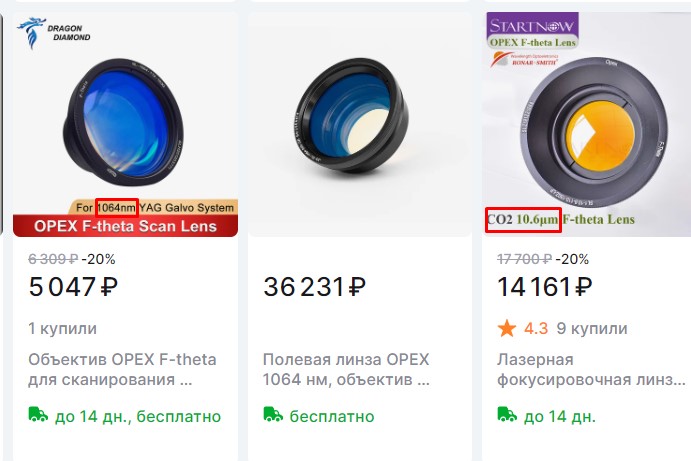

вот нужная вам линза так выглядит

https://aliexpress.ru/item/1005001304131983.html?sku_id=12000036638512933&spm=a2g2w.productlist.search_results.14.50df45b1FTh0uj



[iDenis]

Тут нужно еще разобраться, а СО2 ли у вас лазер

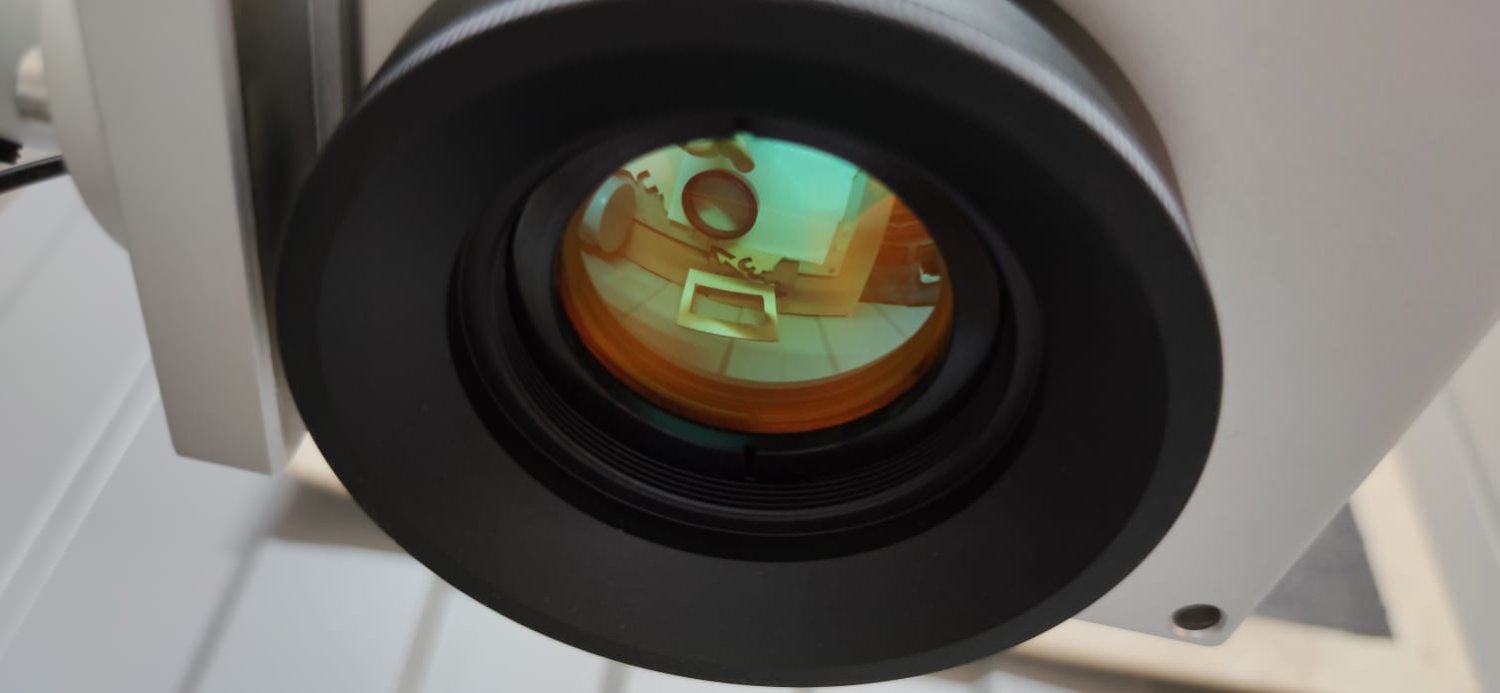

Фото линзы 100*100 сделайте



[иван86ряз]

Да не со2



[иван86ряз]

А еще вопрос, переходник оставить подойдет 30мм на f300 210*210?



[iDenis]

Ага, это правильная линза, для СО2.
Теперь понял. Вы переходник использовали и таким образом получилось поставить на сканатор не ту линзу.



[иван86ряз]

Нет смотрите я не совсем понял последнее но попробую подитожить.
Линзу нам впарилитне ту? !
Переходник на правильную линзу с тем же полем но для лазера оставить, подойдет? !Переходник мы брали отдельно, так как линза длинее.
На новую неправильную линзу брали отдельное кольцо.
На 110 стоит своё и мы не путали их между собой.



[BiFoot]

А есть разница по линзам между оптикой и co2

Как не быть? Разная длина волны, разная прозрачность. Для СО2 свое стекло применяется.

Какое то пятно на линзе линза новая что случилось то?

Прожог случился. Вместо того, чтобы пропустить и преобразовать луч, линза поглотила энергию луча, выделилась температура в результате поглощения, температура изменила свойства стекла.



[BiFoot]

Линзу нам впарилитне ту? !

А что там написано у продавца? Если написано что линза для СО2, то впарили, если написано что для длины волны 1060, то виноваты вы.



[BiFoot]

Уже по цвету видно что линзы для волокна и СО2 различаются.



[iDenis]

На 110 стоит своё и мы не путали их между собой.

Переходник оставьте, может в будущем пригодится. Ну или продать. Для вашего СО2 лазера он не нужен.
Вам нужно просто купить линзу для СО2 лазера с нужным размером поля.
Обратите внимание, что т.к. у вас сканатор скорее всего RC7110, при установке линзы 210*210 пятно лазера значительно увеличится и мелкие детали не получится делать.
