Обсуждение 3d гравировка в программе ezcad2.0

[halkru]

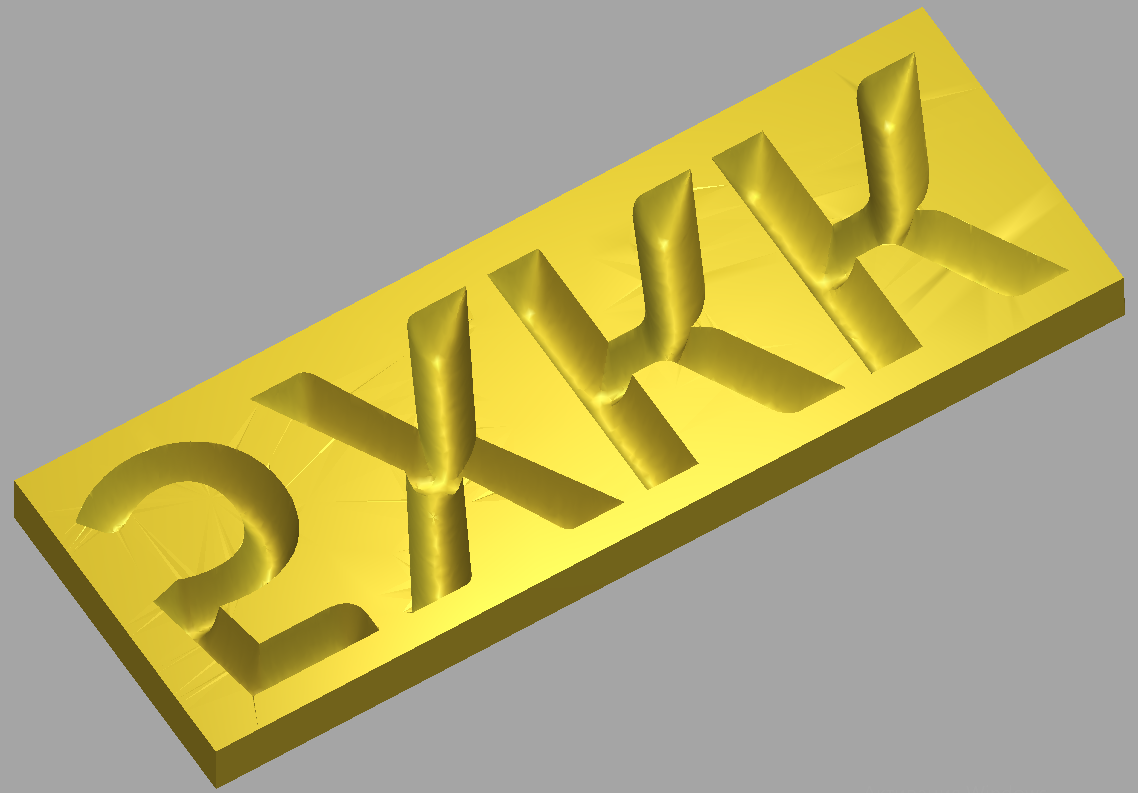

Моделим в арткаме



[Alb16]

Ну и парамеры в студию....



[halkru]

При прямом экспорте из арткама в STL и импорте в EzCad иногда присутствуют артефакты.

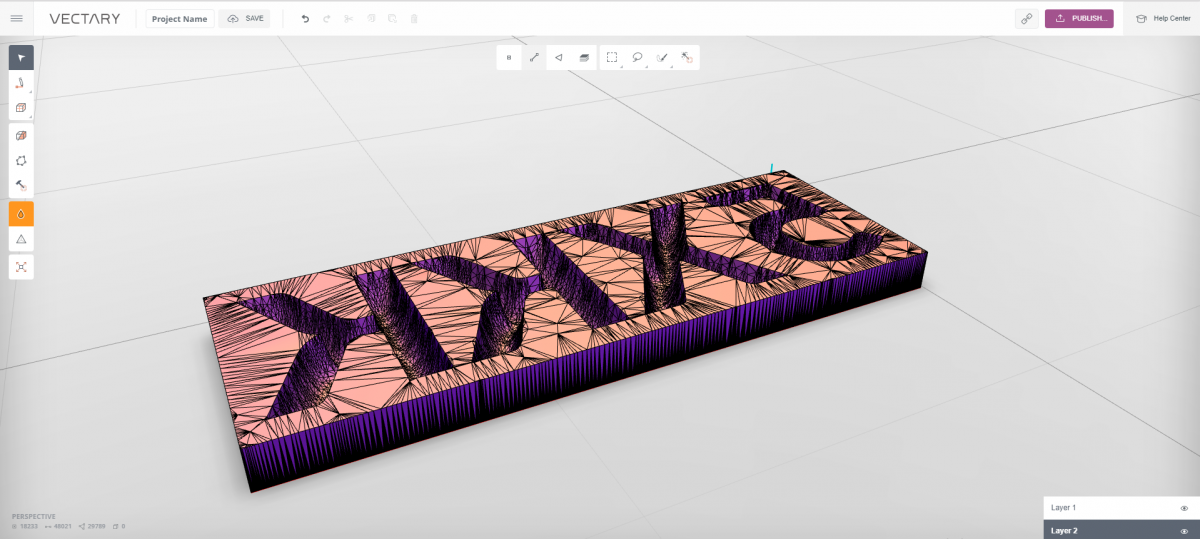

Импортируем и экспортируем чз онлайн ресурс https://www.vectary.com



[halkru]

Используем программу EzCad
Сразу назначаем две заливки и автоповорот, разбиваем на 25 слоев.
Гравируем

3D лазерная гравировка

• halkru
• 17 Ноя 2017

3D лазерная гравировка в программе EzCad 2.14



[halkru]

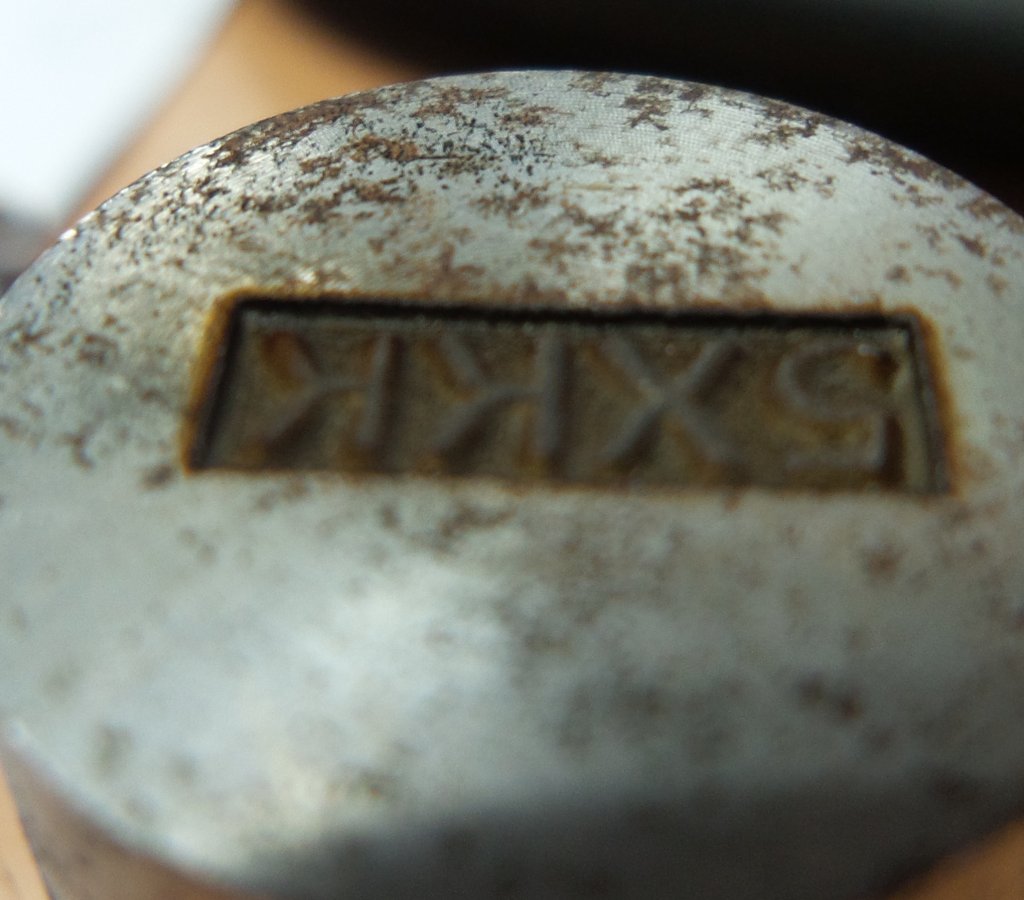

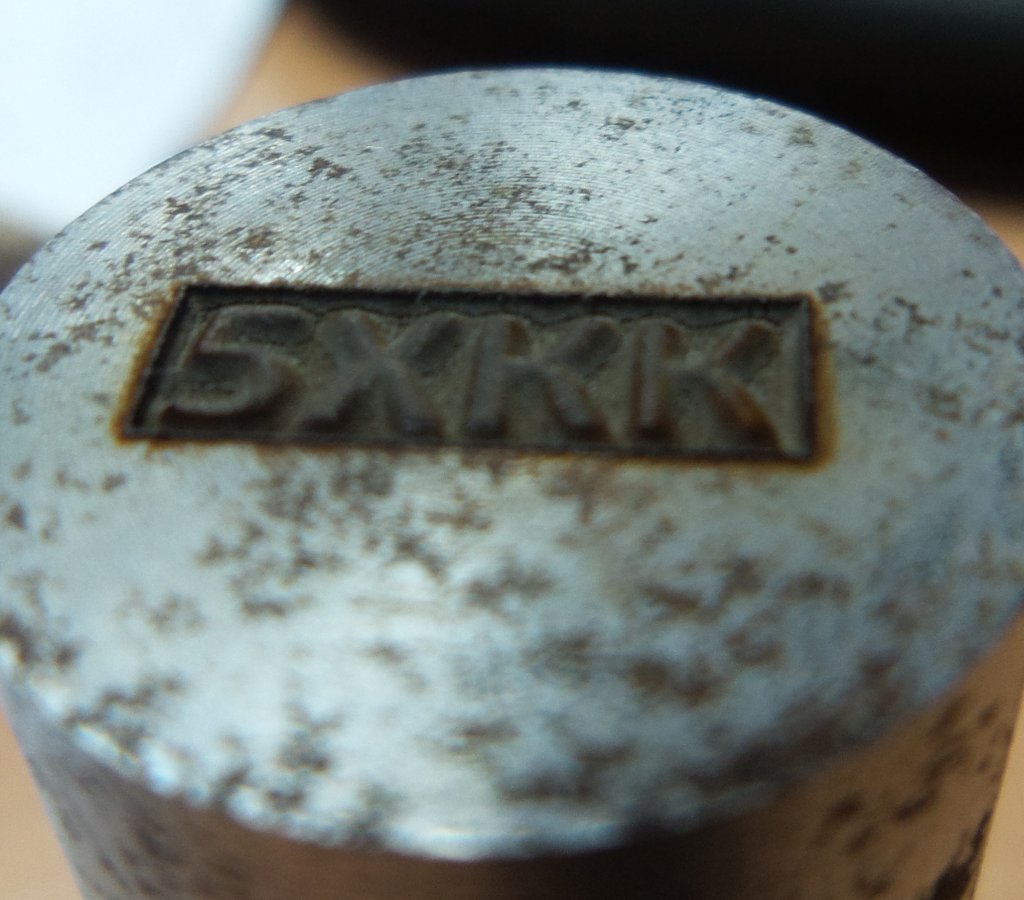

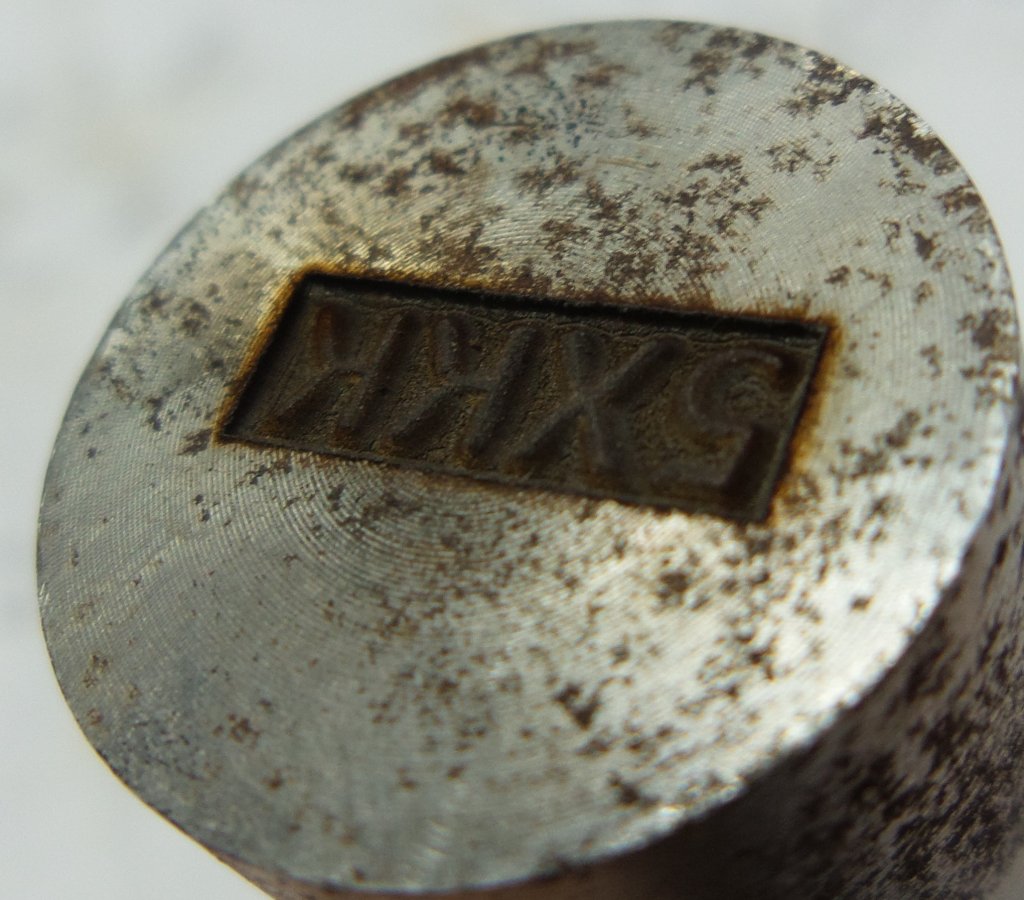

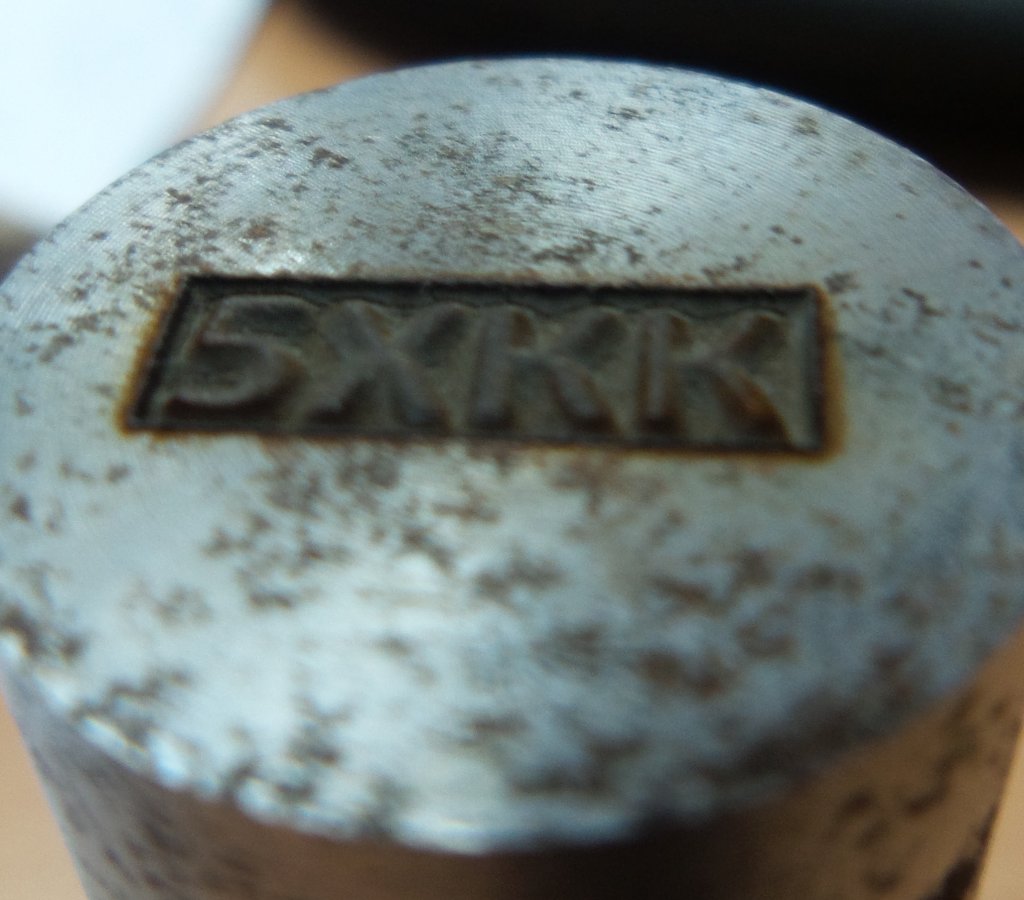

Получаем. Поскольку щуп инструмента не помещается в свободное пространство выборки, глубину можно определить только субъективно в пропорции к диаметру (18 мм) заготовки.



[halkru]

Время одного прохода 3.5 мин, задание было повторено 3 раза.



[Олег1982]

"Третий вариант нашего письма"

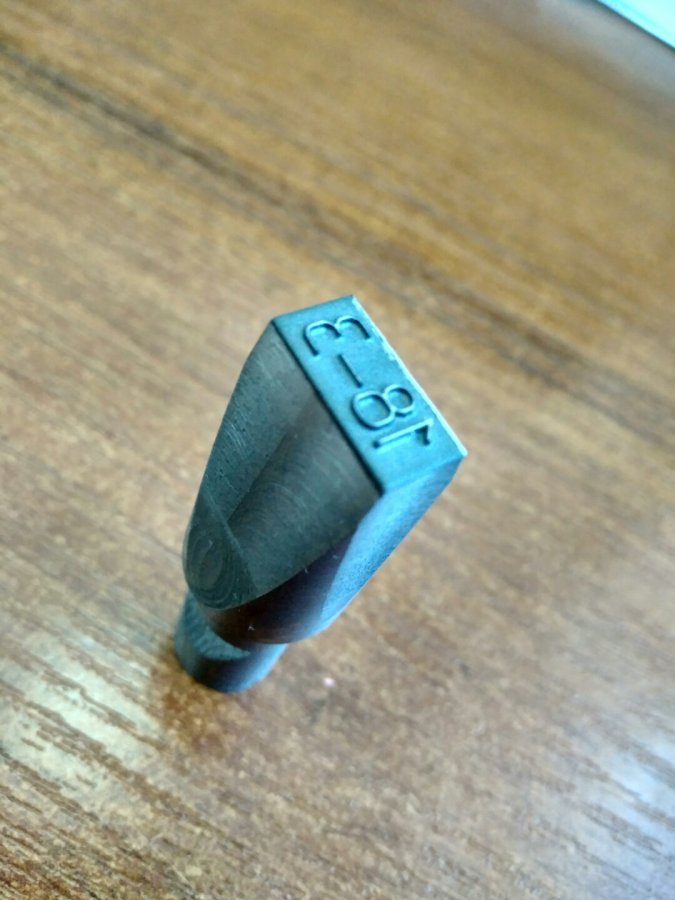

Такой образец клейма
Посмотреть вложение 8597

Константин добрый день!могу я с вами поговорить по поводу волоконного маркера?



[halkru]

Константин добрый день!могу я с вами поговорить по поводу волоконного маркера?

Здравствуйте, Олег. Конечно.



[Олег1982]

Константин,я летом здесь получил совет по гравировке ложек,он мне очень помог,не знаю но по моему вы мне и помогли.я уже пол года пытаюсь освоить лазерный станок но у меня есть много проблем.В общем у меня такой вопрос;вы не могли бы мне помочь с обучением программы ezcad?,разумеется на платной основе.



[halkru]

вы не могли бы мне помочь с обучением программы ezcad?,разумеется на платной основе.

По мере возможности. Задавайте вопросы в подходящей теме, мы этим не зарабатываем.



[Олег1982]

По мере возможности. Задавайте вопросы в подходящей теме, мы этим не зарабатываем.

у меня много вопросов.например по оси вращения,я научился гравировать текст на сферических поверхностях,а изображение или узор у меня не получается,хотя включаю плагин"вектор на телах вращения".так же есть вопросы о том как гравировать фото на металле,и ещё куча вопросов по параметрам и по возможностям станка,которых,я знаю,у него много,но я владею станком процентов на 20-30,я так думаю



[Nik_.]

Пробуем модель попроще разбить на 80 слоев

Программа делит высоту на количество срезов и рассчитывает высоту для каждого

разбиваем на 25 слоев.
Гравируем

Здравствуйте Константин. Поясните пожалуйста, этим методом можно получить 3D гравировку на обычном станке или только на станке с автоматизированной осью Z ? В теории расфокусировка должна быть при изменении высоты. Или на длиннофокусной линзе неглубокие рельефы получаются? Возможно на обычном станке между слоями останавливать гравировку и вручную корректировать фокус или не угадать такие маленькие смещения?



[halkru]

Здравствуйте. Все приведенные примеры делались без автоматизации оси Z, и без "поправок" в процессе изготовления, среднефокусной линзой (F160 мм, поле 100х100 мм)



[Олег1982]

Константин добрый день!можно задать вам вопрос?



[halkru]

Константин добрый день!можно задать вам вопрос?

Здравствуйте, Олег. Зачем Вы спрашиваете? Форум для этого и существует.



[Олег1982]

вежливость.Константин,я вот глянул то что вы мне посоветовали,но что то не врубился ,для глубокой гравировки нужно разбивать на несколько слоёв?



[halkru]

для глубокой гравировки нужно разбивать на несколько слоёв?

В данном случае речь о глубокой 3D гравировке, подумал, что именно это Вам нужно исходя из первого вопроса - "нужно сделать имитацию шляпки болта". Если просто выборка - посмотрите любую тему из этого раздела про режимы выборки.



[Олег1982]

В данном случае речь о глубокой 3D гравировке, подумал, что именно это Вам нужно исходя из первого вопроса - "нужно сделать имитацию шляпки болта". Если просто выборка - посмотрите любую тему из этого раздела про режимы выборки.

Благодарю.сейчас гляну

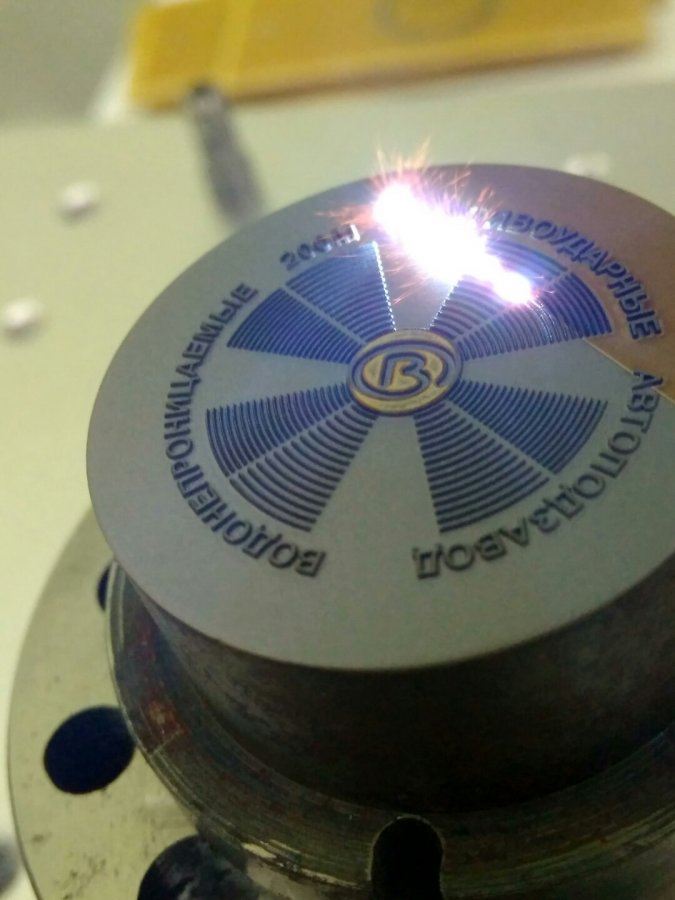

[Evgeniy666]



[Evgeniy666]

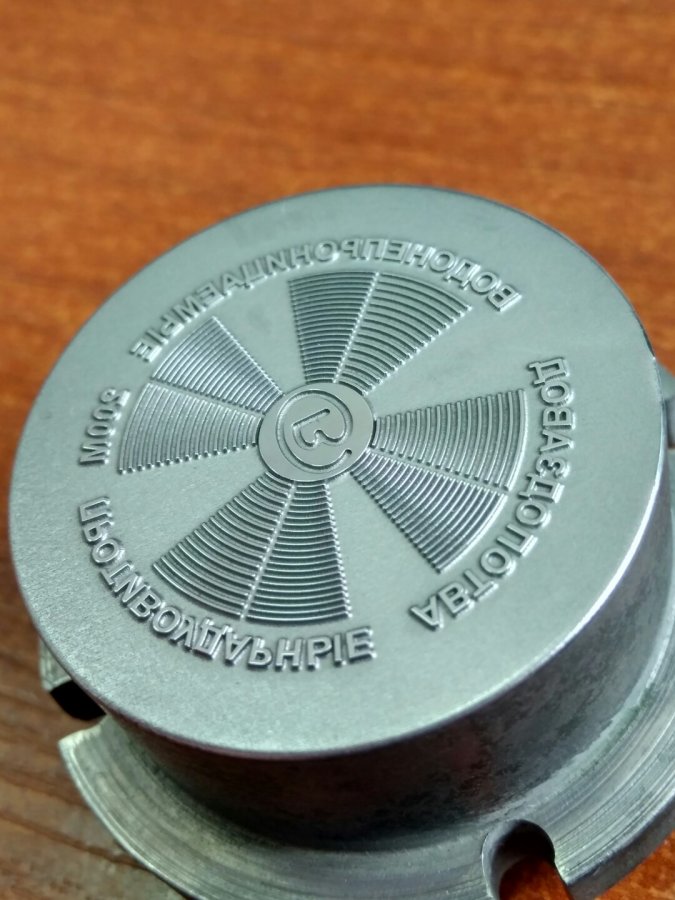

иии готовый результат )
