Обсуждение 3d гравировка в программе ezcad2.0

[igorzh]

Павел, а что за материал? Какая глубина? Подробности какие-то расскажите? А то мне кажись предстоит клише делать в большом количестве, хочется собрать информацию по максимуму.



[LonliLokli]

Тоже "оживлю" темку.

Глубина около 1.5мм, жгло около 3 часов. Детализация в принципе устраивает, на пластилине плохо видно, но все мелкие элементы типа букв на ореоле видны. Осталось найти способ как отполировать поверхность после лазера, есть задумки по химполировке, но руки у нас пока не дошли.



[halkru]

отполировать поверхность после лазера, есть задумки по химполировке, но руки у нас пока не дошли.

Прям живой эфир )) То-же рассматривали, правда электрохим. полировку.



[LonliLokli]

halkru
У нас вроде тоже речь про электрохимполировку была, просто не я этим занимаюсь, мог неправильно выразиться.



[Pavel_g]

Павел, а что за материал? Какая глубина? Подробности какие-то расскажите? А то мне кажись предстоит клише делать в большом количестве, хочется собрать информацию по максимуму.

Материал пока латунь, глубина 1 мм. Фото под микроскопом сама голова льва примерно 2.5 мм. вся модель 2 см на 1 см.

https://www.instagram.com/pavel_ghav/?hl=ru
Вот в инстаграмме кусочек видео оттиска. Так и не получилось приложить сюда.



[halkru]

Так и не получилось приложить сюда.

Добавили кучу расширений, теперь просто добавлять медиа с сторонних ресурсов.



[Pavel_g]

Лазерная гравировка монеты, тренировка

• Pavel_g
• 13 Дек 2018
• 1

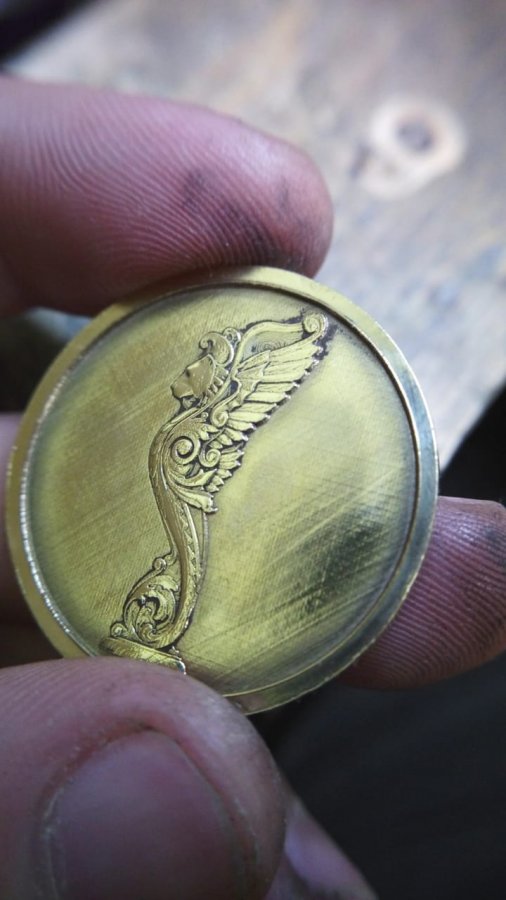

80 слоев глубина 0,6 мм



[Pavel_g]

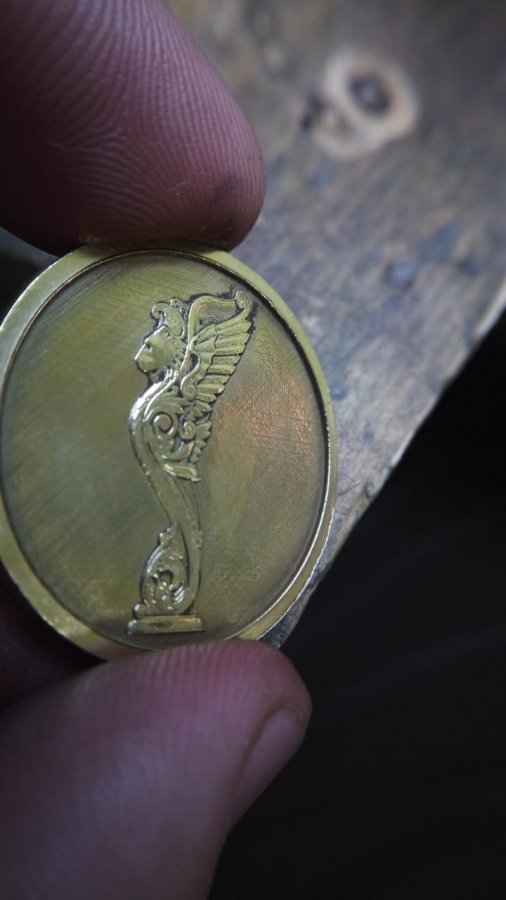

80 слоев глубина 0.6 мм. отполирована кранцевкой и войлочным кругом, просто на бор машинке.



[igorzh]

Симпатично, но не понятно что это такое. Форма? Конечное изделие? Цена, наверное, не маленькая. Есть сегмент желающих?



[Romanoff80]

Тоже "оживлю" темку.
Посмотреть вложение 9769 Посмотреть вложение 9770

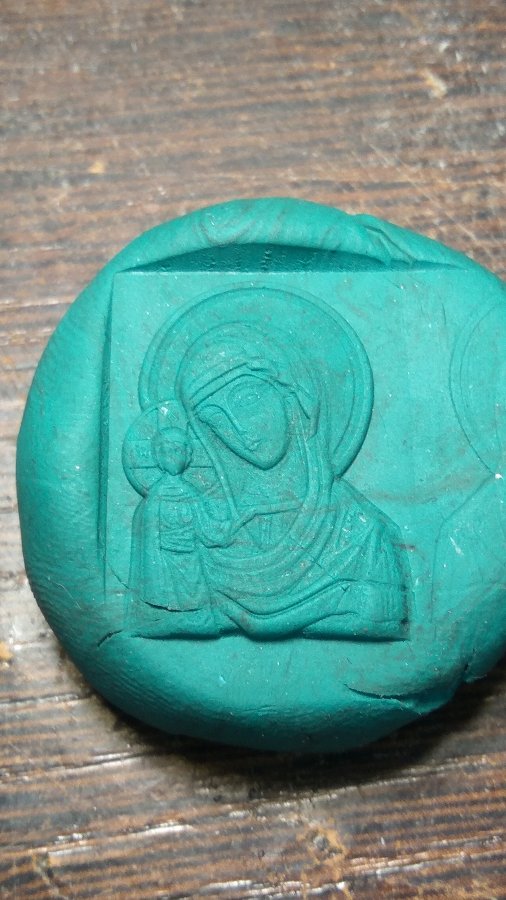

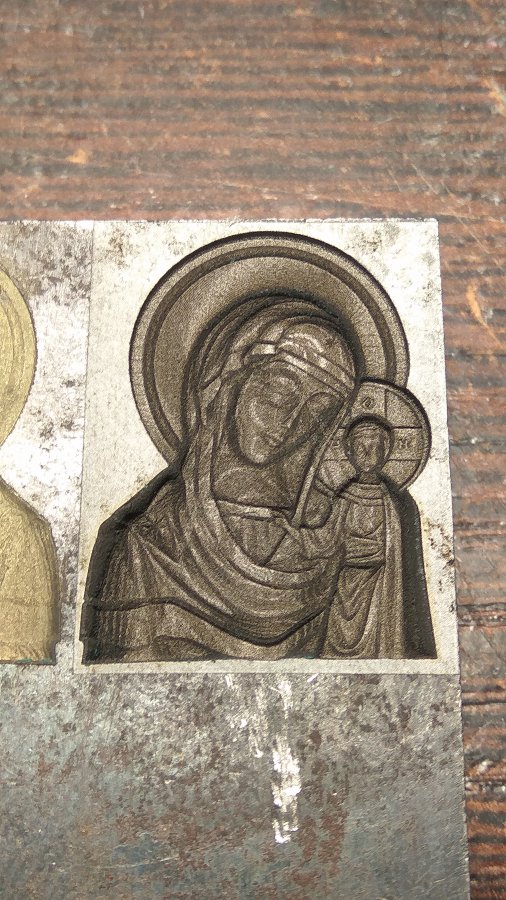

Глубина около 1.5мм, жгло около 3 часов. Детализация в принципе устраивает, на пластилине плохо видно, но все мелкие элементы типа букв на ореоле видны. Осталось найти способ как отполировать поверхность после лазера, есть задумки по химполировке, но руки у нас пока не дошли.

Был бы счастлив, если бы файл EZD скинули бы сюда. Очень хотел бы попробовать



[LonliLokli]

Был бы счастлив, если бы файл EZD скинули бы сюда. Очень хотел бы попробовать

Он у меня похоже как-то криво сохранился, не открывается. Попробуйте открыть у себя.



[Romanoff80]

Он у меня похоже как-то криво сохранился, не открывается. Попробуйте открыть у себя.

Не открывает ((



[LonliLokli]

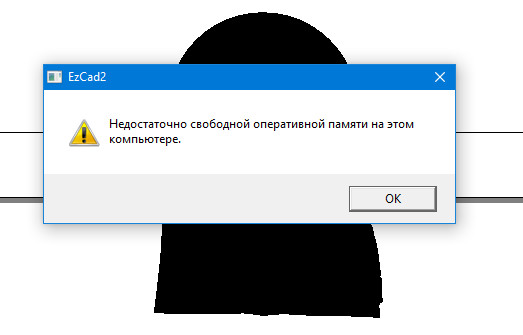

Разобрался почему так сохранилось. Оперативной памяти программе не хватает, 250 слоев отжирают 1.5 гига оперативы, в общем нужна 64-битная прога.



[Romanoff80]

Разобрался почему так сохранилось. Оперативной памяти программе не хватает, 250 слоев отжирают 1.5 гига оперативы, в общем нужна 64-битная прога.
Посмотреть вложение 9808 Посмотреть вложение 9809

(((((



[MaxiMarker]

Разобрался почему так сохранилось. Оперативной памяти программе не хватает, 250 слоев отжирают 1.5 гига оперативы, в общем нужна 64-битная прога.

Не только 64-битная прога нужна, но и ещё прога с 3D функциями и правильно оптимизированная под огромный массив данных, который создаётся при разбивке 3D модели на слои с последующей штриховкой.
EzCad2 под такие задачи изначально не был заточен.



[alkg]

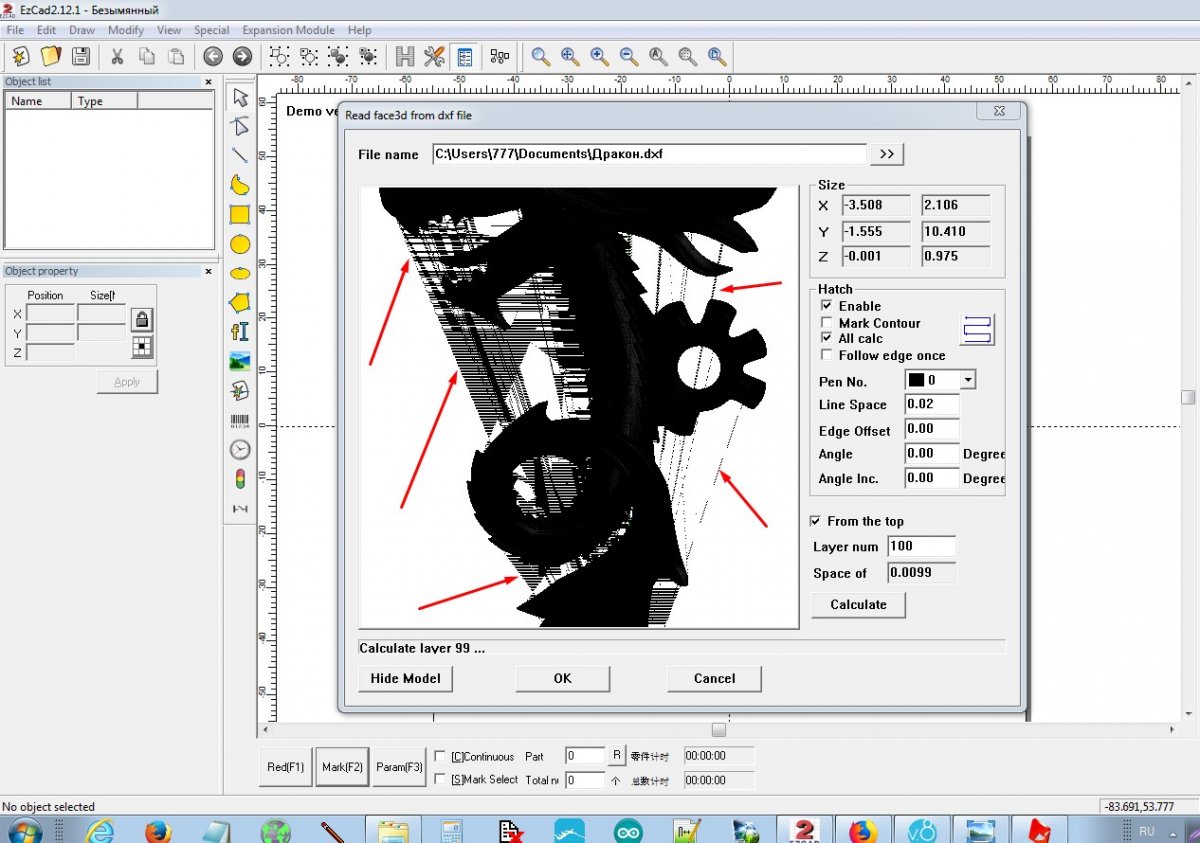

При "3D гравировки" получается такие так сказать паразитные линии как сделать чтоб их не было ?



[LonliLokli]

Я их вручную удалял



[alkg]

Я их вручную удалял

Получается удаляется несколько слоёв ?



[alex3035]

Подскажите каждый слой заливаете; отдельно или все заливаете за раз, или не заливаете совсем, перед отправкой в гравировку.



[AlexanderN]

Доброго дня уважаемые, принимайте новенького и с вашего позволения сразу с вопросом. Точнее с криком о помощи.

Делаю 3d гравировку из разбитого на слои stl файла. Все отлично за исключением одного но. Он делает это в инверсии, в оттиске. Простыми словами, если жгу конус, он получается носом в глубину заготовки, а не на оборот.

Что может быть, где копать?
