Обсуждение 3d гравировка в программе ezcad2.0

[Liber]

Нет не то все равно наоборот вырезает



[Pavel_g]

Нет не то все равно наоборот вырезает

внизу галочку поставьте, рассчитать сверху



[дядя Федор]

Так и должно быть, по крайней мере во 2-м EzCad. Выжигаться слои всегда будут вниз относительно нулевой плоскости.
Если хотите , чтобы ваш конус смотрел вершиной вверх после гравировки, то нужно создавать модель с ограничивающей рамкой (в сторонней программе) и базовой плоскостью внзу.

Подскажите, пожалуйста, новичку. Как это правильно сделать? Например, в Солидворкс я могу вырезать в глубину некий прямоугольный стакан и на дне стакана сделать выпуклый текст (толщина стенок и дна стакана произвольная) и потом всю эту объемную модель сохранить с расширением STL? Я уже понимаю, что в EZCAD лазерный луч должен выбирать материал между объемной фигурой и неким контуром, чтобы фигура была выпуклой. А нельзя ли как-то задать этот некий контур без толщины, в виде границы? У меня EZCAD 2.14. Нужно сделать ударное клеймо с выпуклым текстом на конце.



[дядя Федор]

Подскажите, пожалуйста, новичку. Как это правильно сделать? Например, в Солидворкс я могу вырезать в глубину некий прямоугольный стакан и на дне стакана сделать выпуклый текст (толщина стенок и дна стакана произвольная) и потом всю эту объемную модель сохранить с расширением STL? А нельзя ли как-то задать этот некий контур без толщины, в виде границы?

Или правильно сделать так: в Солидворкс создать выпуклый текст на прямоугольной площадке определенного размера (дно того стакана), без стенок?



[Tural]

Надо учитывать, что EzCad2 - 32 битное приложение, и при большом количестве слоев и сложной поверхности - трудно разбить этой программой (зависает) и ... как можно заметить, позволяет наложить только один способ заполнения (для выборки надо 2а - выборка и подчистка) .. поэтому не все так просто.



[halkru]

Согласен, в некоторых версиях EzCad можно работать с палитрой режимов.



[костя 1985]

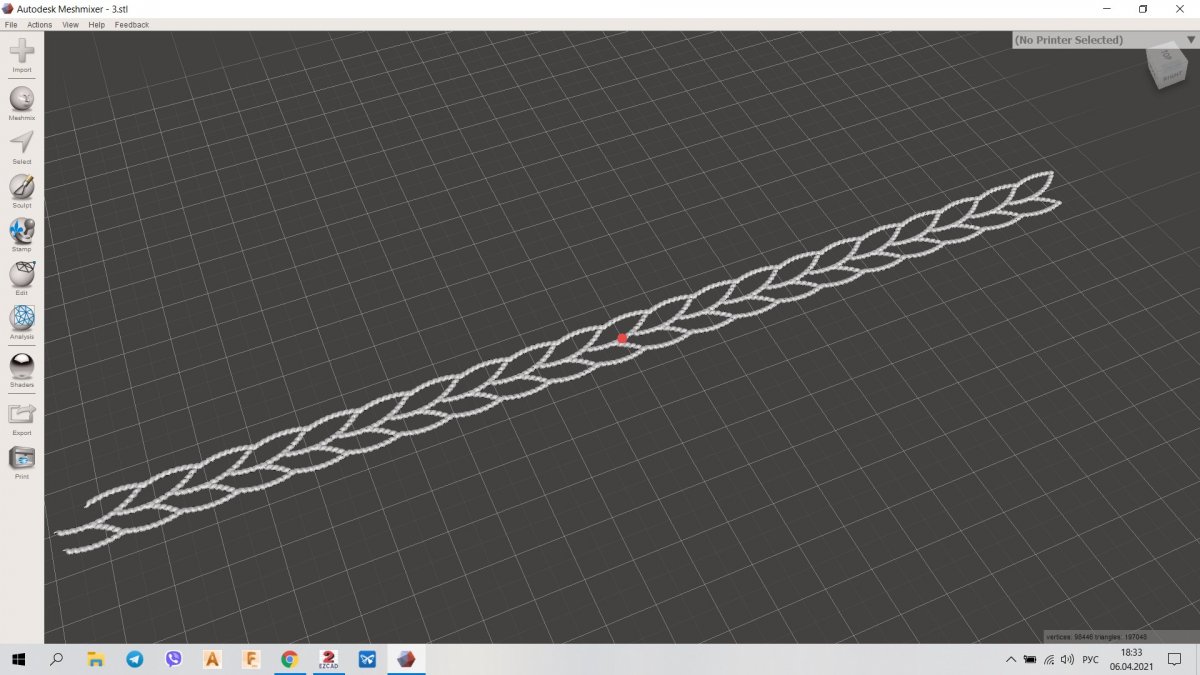

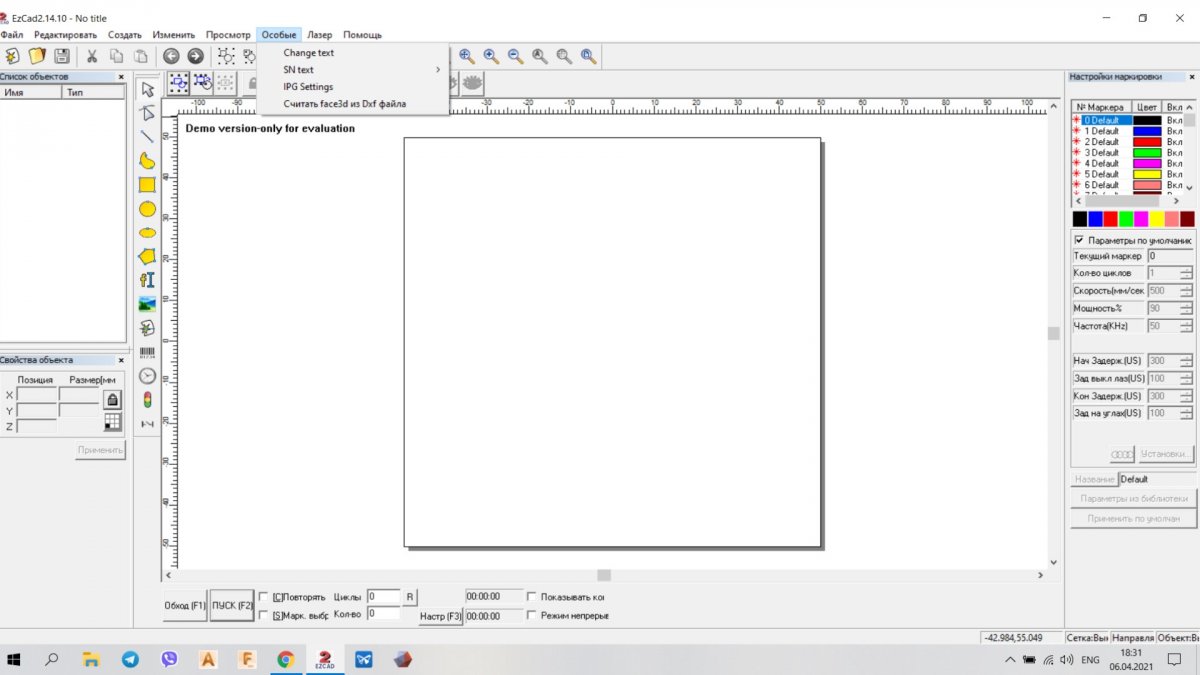

здравствуйте всем! помогите с возникшей сложностью, при 3д гравировке гравирует кучу линий лишних удалять их в ручную получается но тогда в модели тоже удаляются линии на слое, как решить проблему . Модель проганял через проги которые ищут баги в стл но проблема осталась ezcad на фото в окне особые нет формата stl



[костя 1985]

еще вопрос, очень долго считает слои ezcad железо новое i5 проц 9 поколения 16 оперативы почему так?



[igorzh]

второй EZCAD - 32 битный - он не видит вашу оперативу. Хорошо если из 4 гигов парочку...



[MaxiMarker]

как решить проблему . Модель проганял через проги которые ищут баги в стл но проблема осталась ezcad на фото в окне особые нет формата stl

дляначаланаучитсяграмотнописатьпорусскичтобыдругимбылопонятно



[костя 1985]

здравствуйте всем! помогите с возникшей сложностью, при 3д гравировке гравирует кучу линий лишних удалять их в ручную

второй EZCAD - 32 битный - он не видит вашу оперативу. Хорошо если из 4 гигов парочку...

что делать в таком случае где искать 64 битный?



[костя 1985]

дляначаланаучитсяграмотнописатьпорусскичтобыдругимбылопонятно

получается но тогда в модели тоже удаляются линии , как решить проблему . Модель проганял через программу которая исправляет баги в stl но проблема осталась.



[halkru]

получается но тогда в модели тоже удаляются линии , как решить проблему

Возможно модель изначально не корректна.



[igorzh]

что делать в таком случае где искать 64 битный?

Эта штука поставляется только с платой. Демо версии нет, крякнутых - пока тоже нет. Брать - в китайщине.



[alexseyush]

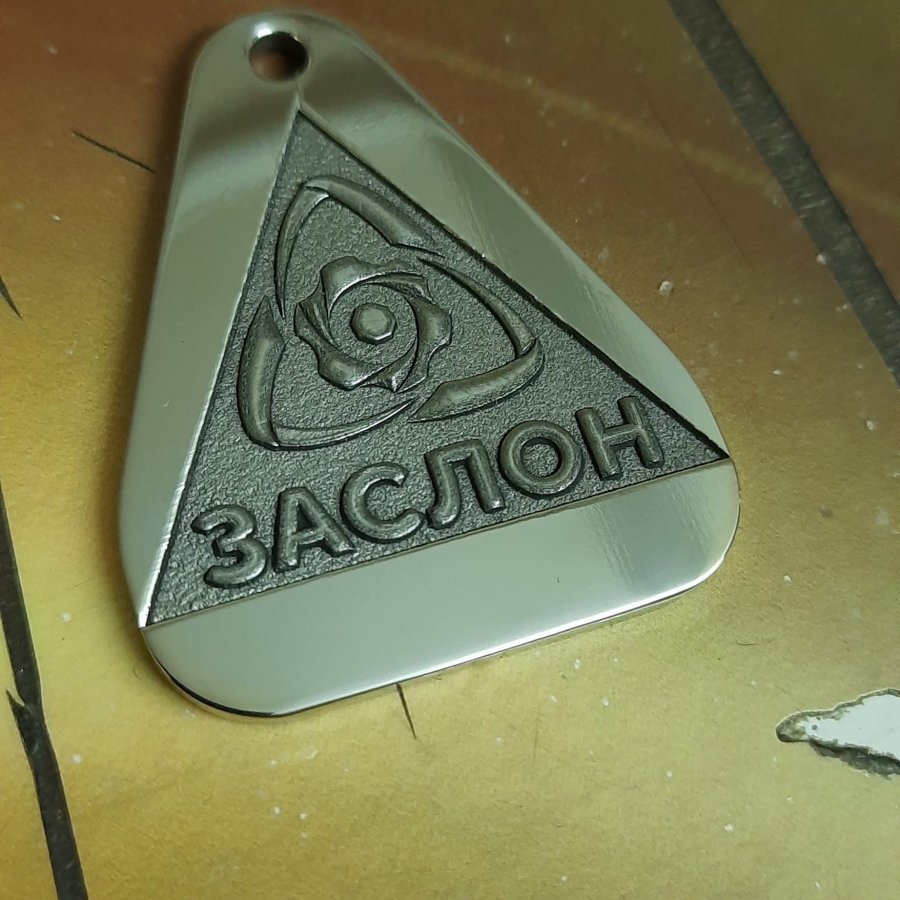

Имею на производстве raycus 30q
100x100 рабочее поле
Пробовал 3д
Расшарил Езкад с помощью этого
https://osmaster.org.ua/kak-uvelichit-ogranichenie-pamyati-dlya-32-bit-prilozhenij-v-windows-64-bit/
Как подготовить stl

470 слоев ,размер 41х36мм 2йная проходка , слой резки 1800\90\30 угол 16 и слой чистки 2000\20\30 угол 19
итого 940 проходов.



[Olaf]

Товарищи, подскажите новичку.
Обработал 3д модельку в арткаме, разместил её в кармане, сохранил в СТЛ. получилась вот так.
Далее нарезал в езекад 2.14.11 на 200 слоёв. Затем сохранил файл и открыл его в версии 2.14.16 лайт
Прожёг и получилось вот что.
Что то пошло не так, вначале начинает прожигаться фон по внешнему контуру орла.
И такое впечатление что слои прожигаются в обратном порядке. Может есть какой то способ назначить порядок прожига слоёв.
а визуально, прожигаемый слой где то отображается в программе?



[Olaf]

О! Фотки вставились. Спасибо, Константин.



[Olaf]

Может есть какой то способ назначить порядок прожига слоёв.

Никого нет или никто не знает?



[halkru]

Пришлите STL посмотрим что там можно сделать
