Обсуждение 3d гравировка в программе ezcad2.0

[Yri71]

иии готовый результат )

Какое время обработки? кол-во проходов? сталь?



[Evgeniy666]

Какое время обработки? кол-во проходов? сталь?

-время часа 2
-количество проходов 38
-какая-то калённый металл
-частоту обработки не мерил, но получилось почти как полированная,одно из условие заказа, частота и точная глубина..



[Yri71]

-время часа 2
-количество проходов 38
-какая-то калённый металл
-частоту обработки не мерил, но получилось почти как полированная,одно из условие заказа, частота и точная глубина..

А какая мощность аппарата?



[Evgeniy666]

20 Ватт



[MaxiMarker]

Это не 3D гравировка в "чистом" виде... Это обычная многопроходная глубокая гравировка .
Её в EzCad 2-й версии сделать не сложно (при правильно настроенном станке в целом). С 3D гравировкой во 2-й версии EzCad всё не так однозначно. Для этого нужно использовать EzCad3 в комплекте с 3D головкой (Dynamic focus system - Система динамического фокуса) и другим контроллером. Это совсем другие деньги....



[Evgeniy666]

я и не сказал про 3Д ни слово, повседневная, теперь уже обычная гравировка



[Genadijs]

Приветствую всех! На днях стал счастливым (я надеюсь) обладателем китайского 20W Mopa маркера. Рабочее поле 175х175.
Evgeniy666, глядя на вашу "повседневную" глубокую гравировку у меня возник вопрос. Как вы сглаживаете углы? Вы проходите всю поверхность слабым лучом, или как то иначе. Буду признателен за ответ. Я думаю, что многом так же будет интересно.



[Pavel_g]

"Вы проходите всю поверхность слабым лучом, или как то иначе. Буду признателен за ответ.

Для чистоты поверхности нужно или проходить слабым лучем подчищая поверхность, при большой плотности линий. или последующая обработка латунной щеткой. Ну во всяком случае я так делаю, и линзу дозакажите 50 х50 или хотя бы 100х100



[Genadijs]

Спасибо за ответ, буду пробовать слабым лучом, так как латунная щетка на каленой заготовке углы не снимет.



[Evgeniy666]

можете конечно и щеткой чистить, если уж так охота ее куда нибудь приспособить , но все же лучше снимать окалину лазером, проход -съем металла, проход -читящего режима , выше посмотрите видео видно то что на разных мощностях проходит лазер



[MaxiMarker]

у меня возник вопрос. Как вы сглаживаете углы?

Вы конкретизируйте - что понимается под термином "сглаживаете углы" (где, какие ?).
Лучше с фото (с указанием углов).



[Genadijs]

Я надеюсь, что на фото видно о чем речь. Я делаю обычную многократную гравировку. Мне необходимо, что бы углы были немного сглажены, что бы когда по поверхности проводишь пальцем, то он не цеплялся за буквы.



[Evgeniy666]

Я надеюсь, что на фото видно о чем речь. Я делаю обычную многократную гравировку. Мне необходимо, что бы углы были немного сглажены, что бы когда по поверхности проводишь пальцем, то он не цеплялся за буквы. Посмотреть вложение 9170

я не сглаживаю специально ни чего, можно попробовать сделать пескоструйку, радиус думаю предаст, а для не большой фаски, просто предположение, если попробовать отмаркировать просто контур, на слабых мощностях ..)



[Genadijs]

Спасибо, будем пробовать...



[forsaid]

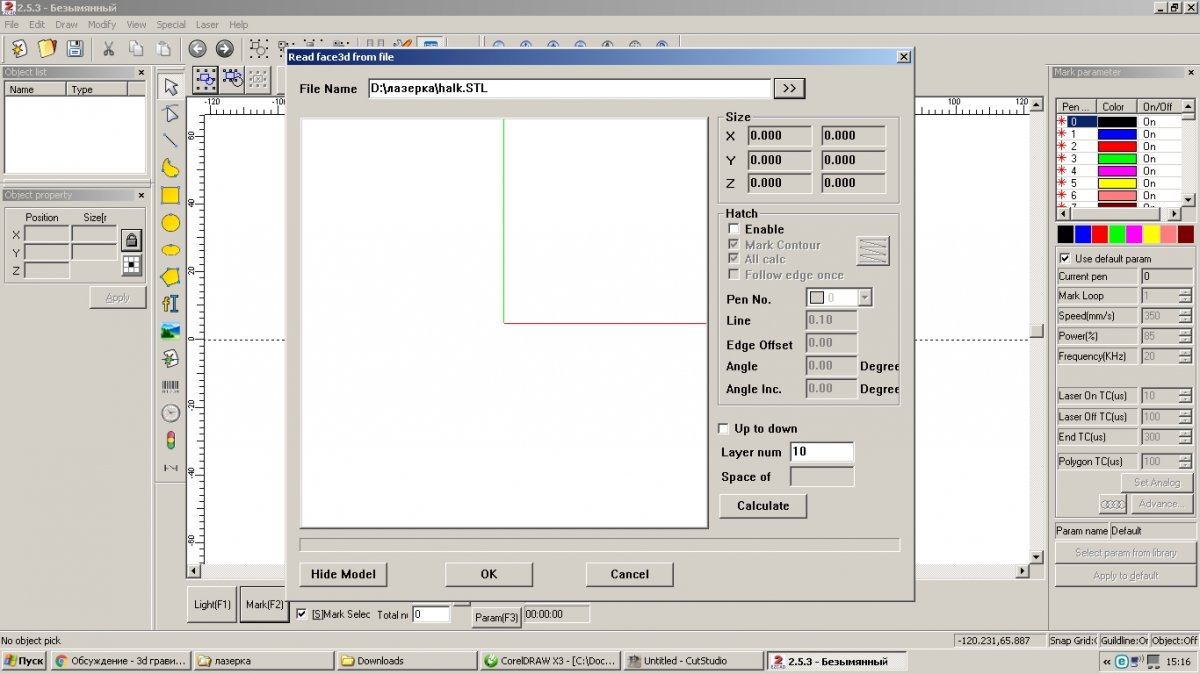

Доброго времени всем форумчанам. Хотел задать вопрос по 3D гравировке в EzCad, когда я пытаюсь загрузить*.stl файл, он в окне плагина не отображается вообще. При этом ни каких сообщений об ошибках... в чем может быть причина?



[MaxiMarker]

когда я пытаюсь загрузить*.stl файл, он в окне плагина не отображается вообще.

У вас очень древняя версия программы...2.5.3
Попробуйте поставить последнюю версию 2.14.9



[halkru]

, когда я пытаюсь загрузить*.stl файл, он в окне плагина не отображается вообще

Эта версия поддерживает только 3DDXF формат.



[forsaid]

Спасибо за ответы, будем искать более новую версию



[Pavel_g]

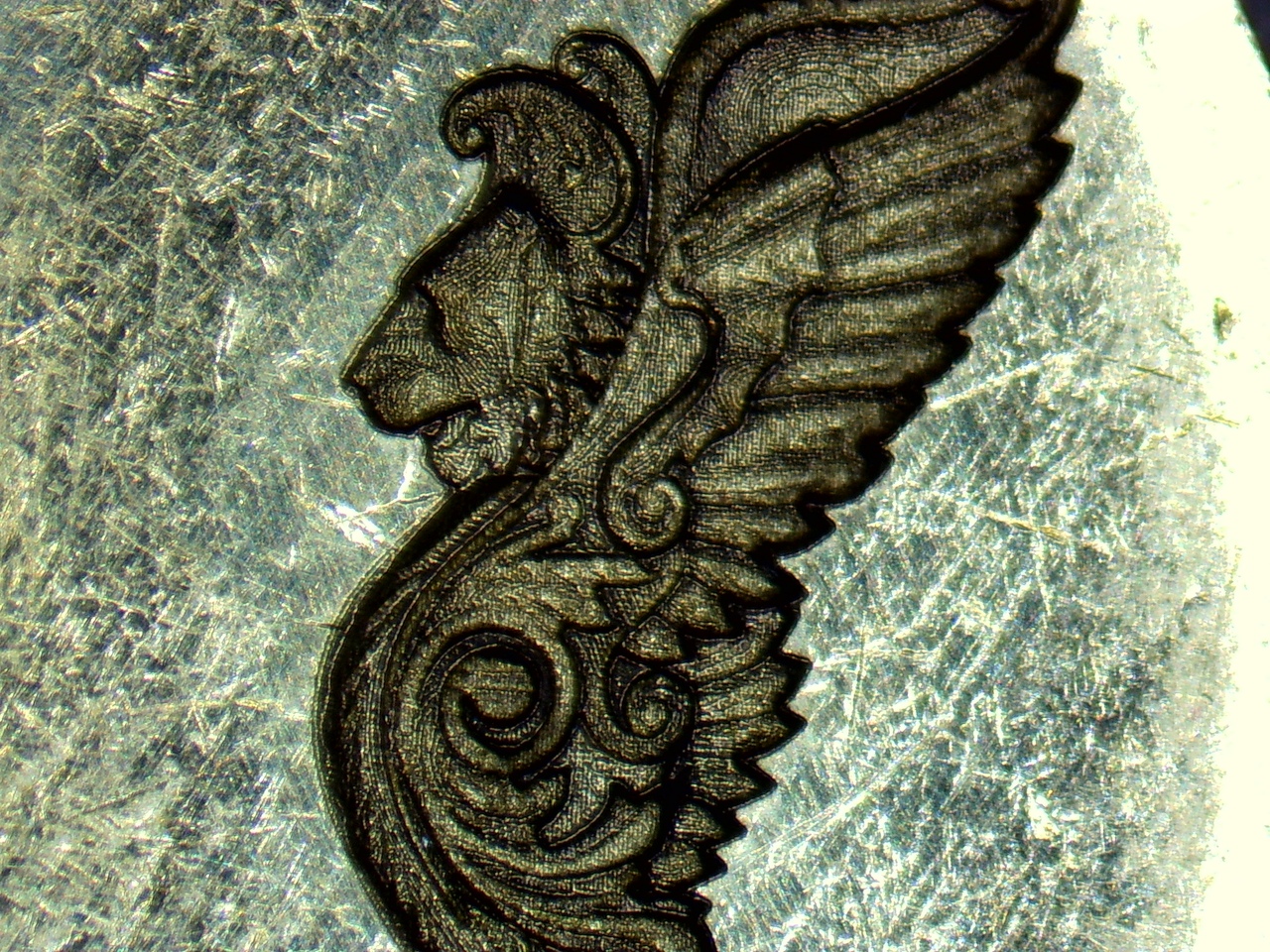

Немного, фото чтобы тему оживить.



[Pavel_g]

Хотел кусочек видео, отпечатка приложить но не смог (((( все время ошибку выдает
