Мне не проще, от слова совсем. У меня бывают небольшие предметы, иногда кривоватой поверхности. Они по центру поля стоят. Я не буду тыкать линейкой в линзу, а поверхность изделия не совпадает с поверхностью стола, так что пятно лазера в центре - самое то.
...а я так делаю - шаблоном-уровнем отмечаю расстояние до стола и ставлю метку на линейке колонны, а потом просто корректирую в зависимоти от толщины заготовки и необходимости фокуса/не фокуса ...

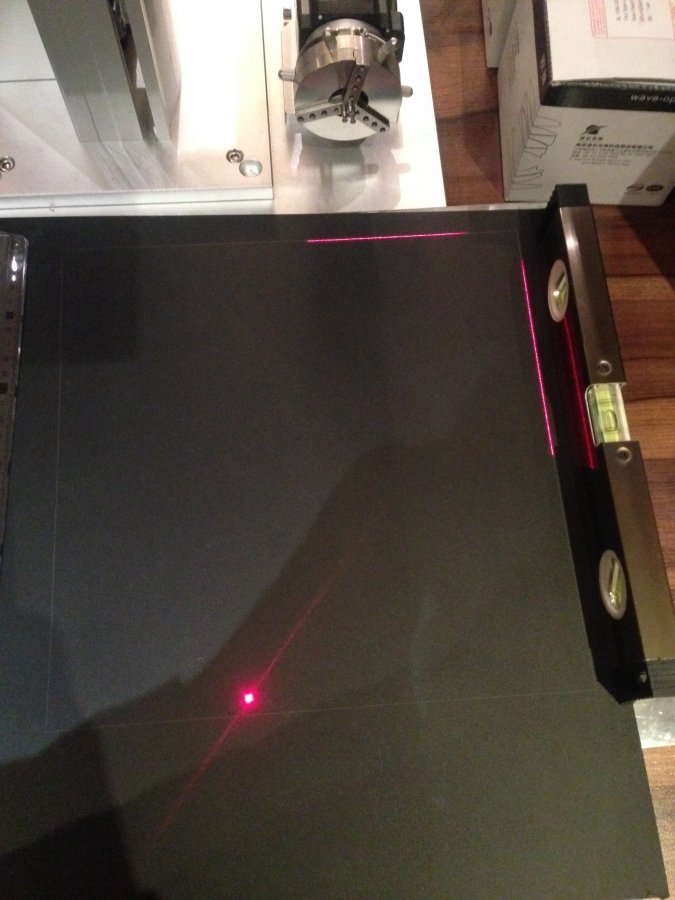

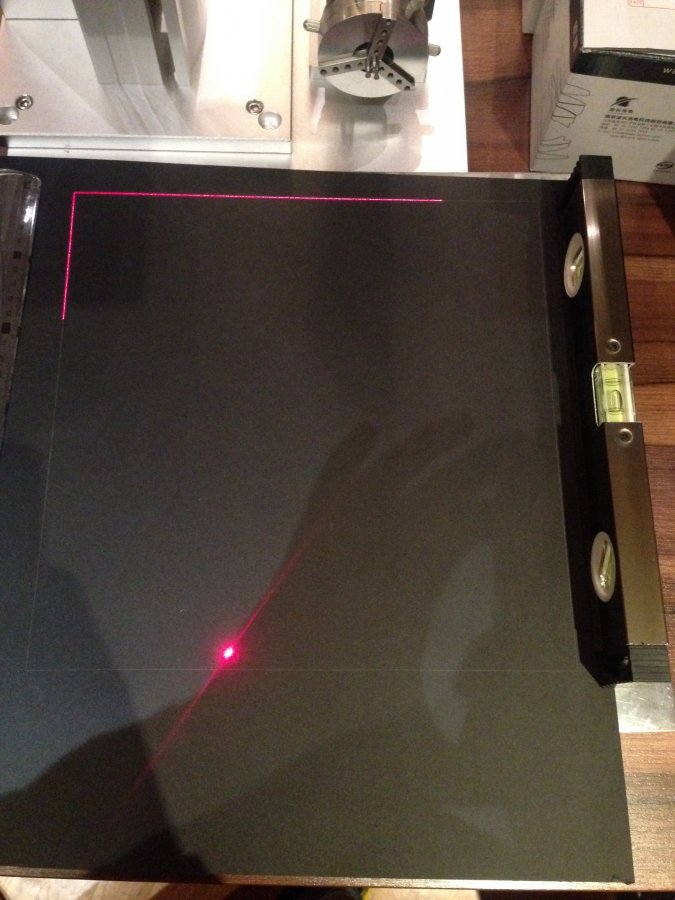

линейкой измерите поле которое обрисовывает пилотный луч!
Измерял вроде 300 на 300

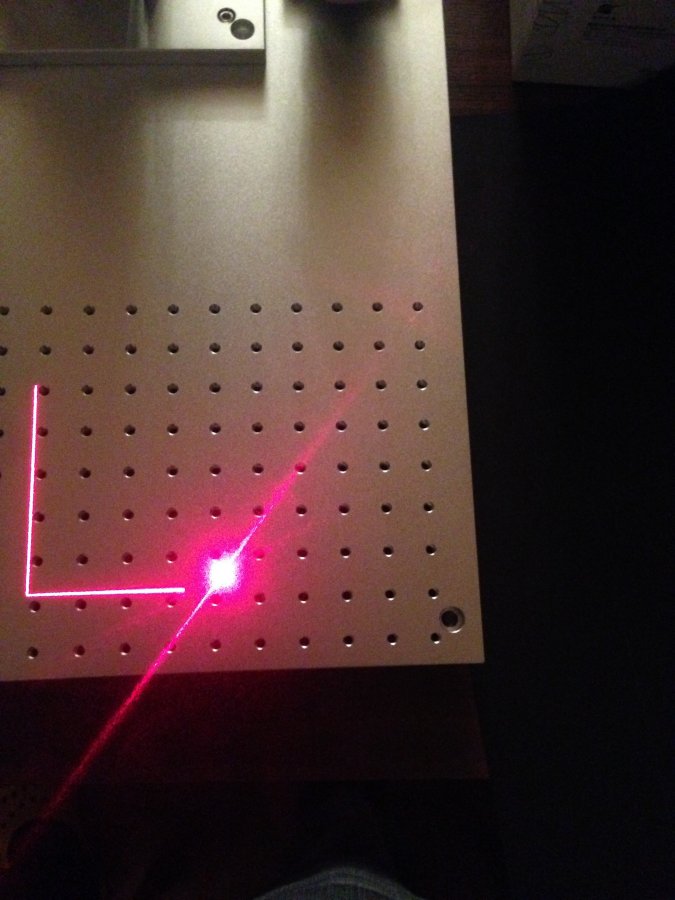

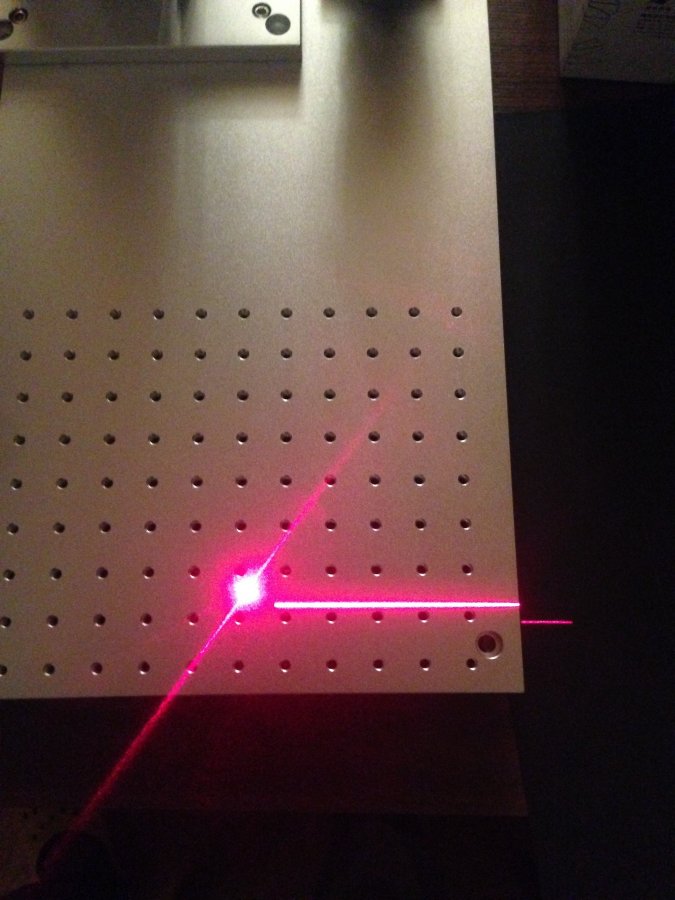

Неправильная настройка оптического тракта в целом и красного лазера в частности.

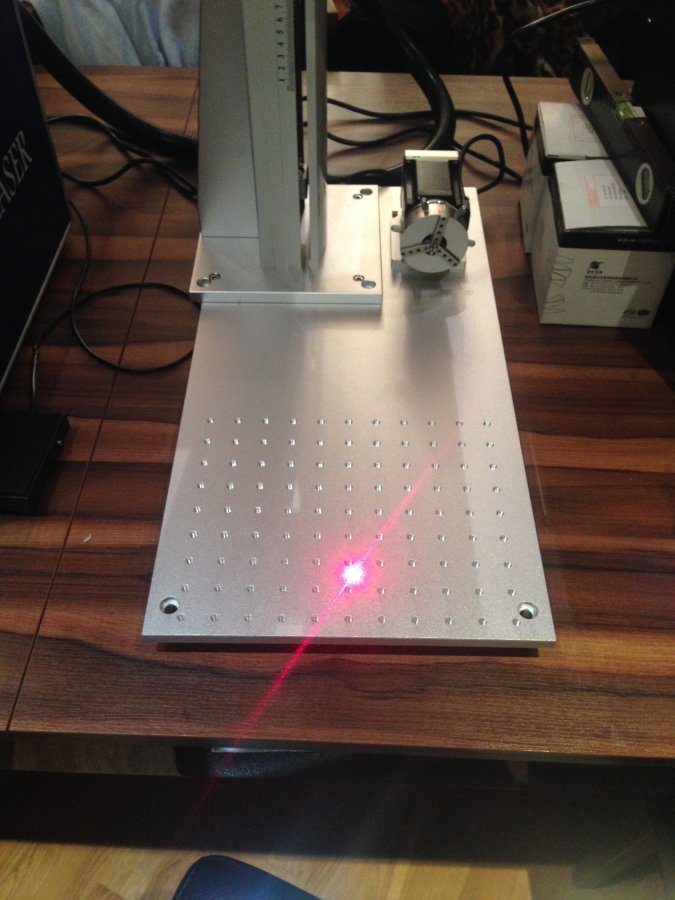

Так у вас весь стол в ширину 30 см (судя по фото). И линза с таким же полем. При неправильной настройке в несколько миллиметров - на выходе (внизу на рабочем столе) будет обязательное смещение. К тому же ещё и голова наверное не по центру стоит (механически).
Может правильнее ориентироваться на то, что гравируется основным лучом, а не на красный лазер ?

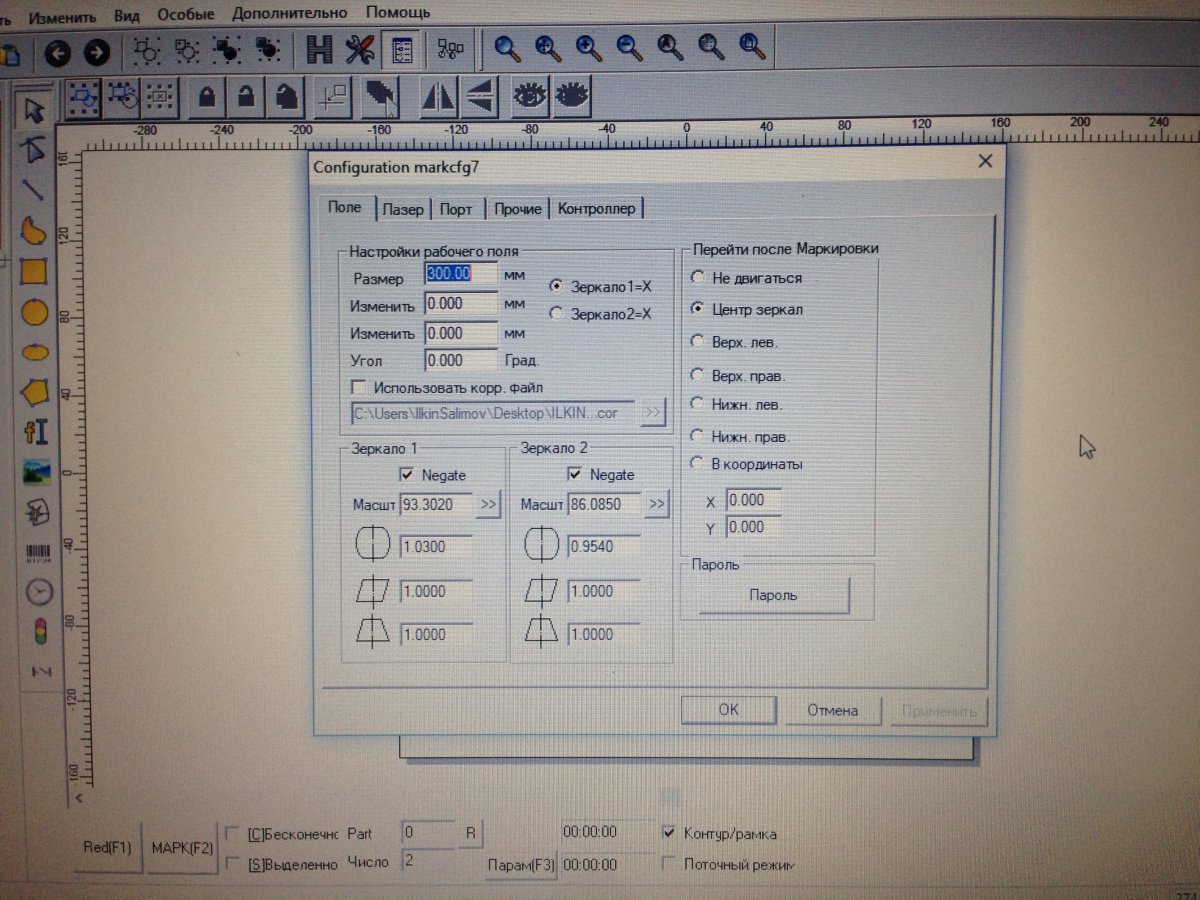

Изначально человек спрашивал про квадрат пилотного луча! Я и предложил измерить размер рамки! У меня в настройках на линзу 100 стоит размер поля 92, на 200 линзу размер ставлю 172 , в этом случае поле гравировки 200*200 мм, есть не большое расхождение с пилотным лучом примерно 0,2-0,3 мм по краям
Это не поможет (создание фала *Corfile)... Если изначально проекция лучей (красного лазера и основного) настроены механически не правильно, то будете наблюдать подобную картину регулярно. К тому же, адаптеры для разных линз тоже принимают в этом участие (см. мой пост ранее).
В Вашем случае - никак, увеличьте сам стол.
