Самодельный лазерный гравер/резак

[Александр_]

так крепления (на крайний случай) переделать - это как раз не проблема.



[halkru]

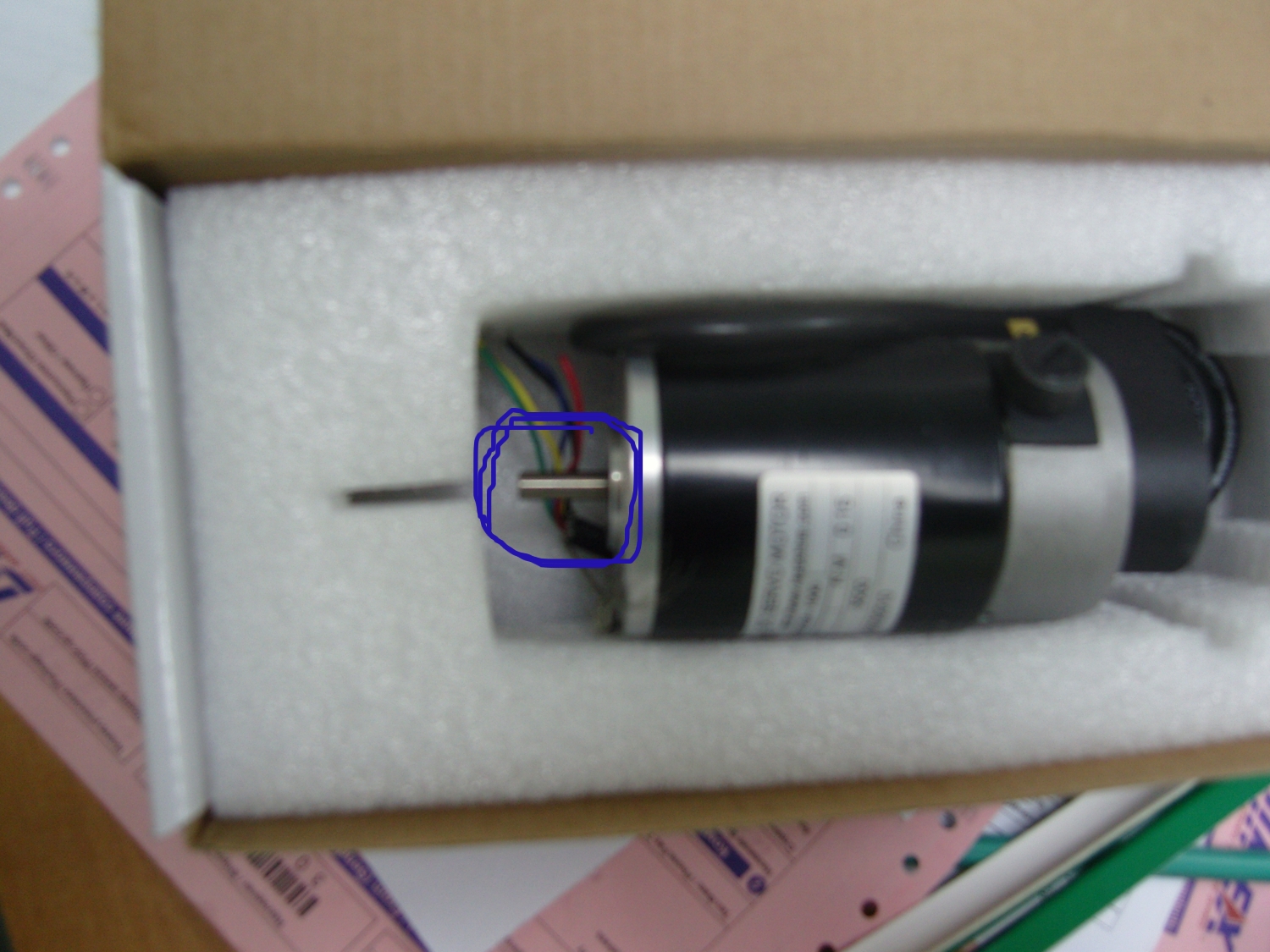

Я имел ввиду посадку на приводной вал



[Александр_]

ну это-то как раз наименьшая из проблем. на крайний случай (если вал не 6мм) - можно заказать токарю барабан другой с желобками под тросик с отверстием нужного диаметра..



[halkru]

Договорились
Давайте по шагам, плату отправили (3069918, dimex.ws)



[SKV]

Можно узнать, чем Вам Mach2 не по нраву? Имея готовое решение на TurboCNC, можно просто установить Mach2 и попробовать, можем дать с лекарством, ну конечно в тестовых целях ...



[Александр_]

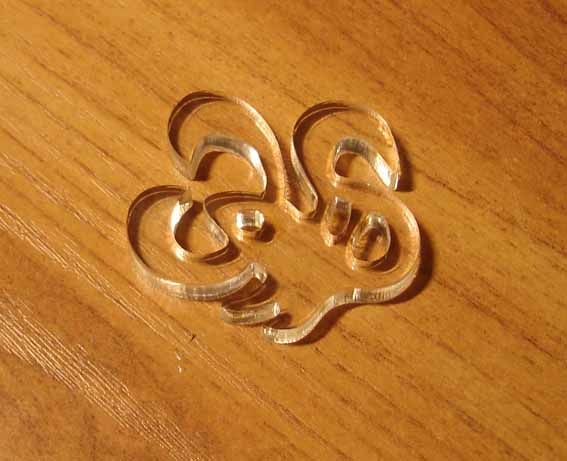

Ну что же, с резкой в первом приближении вроде ясно. Подбор параметров мощность-скорость и всякие технические ухищрения это тема отдельного разговора. Будем разбираться с гравировкой как плата придет. На фото: оргстекло 4мм, 1 проход 300мм/мин, 27мА(~45Вт).



[SKV]

Отличный результат.
Думаю про плату, скорее всего надо будет на ней найти сигналы "степ" и "дир", т.к установленные драйвера шаговых двигателей работают в режиме Half Step и расчитаны на механику - двигатель 0.9 град (400 шаг на оборот), а приводной вал ~10 мм, что и обеспечивает точность. Может даже драйвера вам понадобятся с микрошагом 64.., у нас такие имеются



[Александр_]

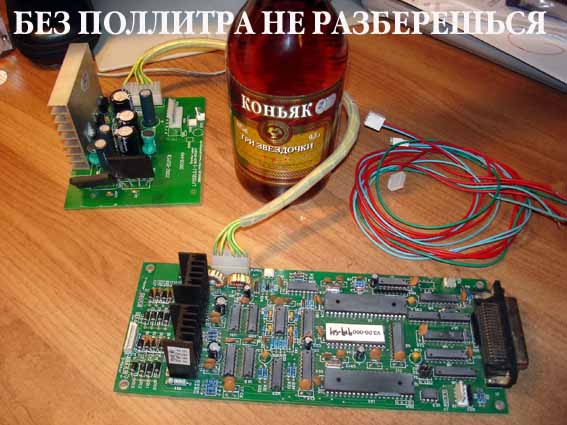

Вот я и стал счастливым обладателем новой платы от Халк-мини. Выглядит красиво, но как подключать не понятно пока. Кстати, какой софт она понимает?



[SKV]

Приветствую.
Ну конечно, там всего три звезды, надо 5 минимум ...
В понедельник выйдут спецы - выложим схему.
Как я уже говорил - это законченное решение, смысла подключать к вашей механике мало (двигатель 200 шаг/оборот, приводной вал 25 мм). Решение - найти сигналы степ дир и от них запитать ваши драйвера - программу можно попробовать нашу - CorelAssistant



[Александр_]

А, так все довольно жестко завязано там? То есть конкретная плата под конкретную механику без возможности настроек тока/дискретности? Интересно.
А есть какие-то ориентиры где искать сигналы step/dir до субдрайверов на плате? Вы сами пока такое не проделывали? В общем, с нетерпением жду схемы и начнем исследования.
Странно - CorelAssistant требует какой-то .Framework и без него ставиться не хочет.



[SKV]

Понимаю, хочется поскорей. Самый минимум - подсоединить двигатель. В плату двинуть HPGL файл (можно в кореле подготовить -> plt, в PLT файле заменить пробелы запятыми и скопировать в LPT порт)
.Framework, когда готовили техзадание не учли что программист любит с этой штуковиной работать, теперь надо ставить ..



[Александр_]

там и движки без консультации не подключить - на одном разъеме штырьки, на другом нет. да и как обмотки раскидать по контактам надо уточнить. так что подождем спецов. а сами не пробовали врезаться в дорожки и вынуть сигналы степ/дир? названия-то микросхем стерты и без каких-то ориентиров где там что будет затруднительно эти сигналы вычислить.



[SKV]

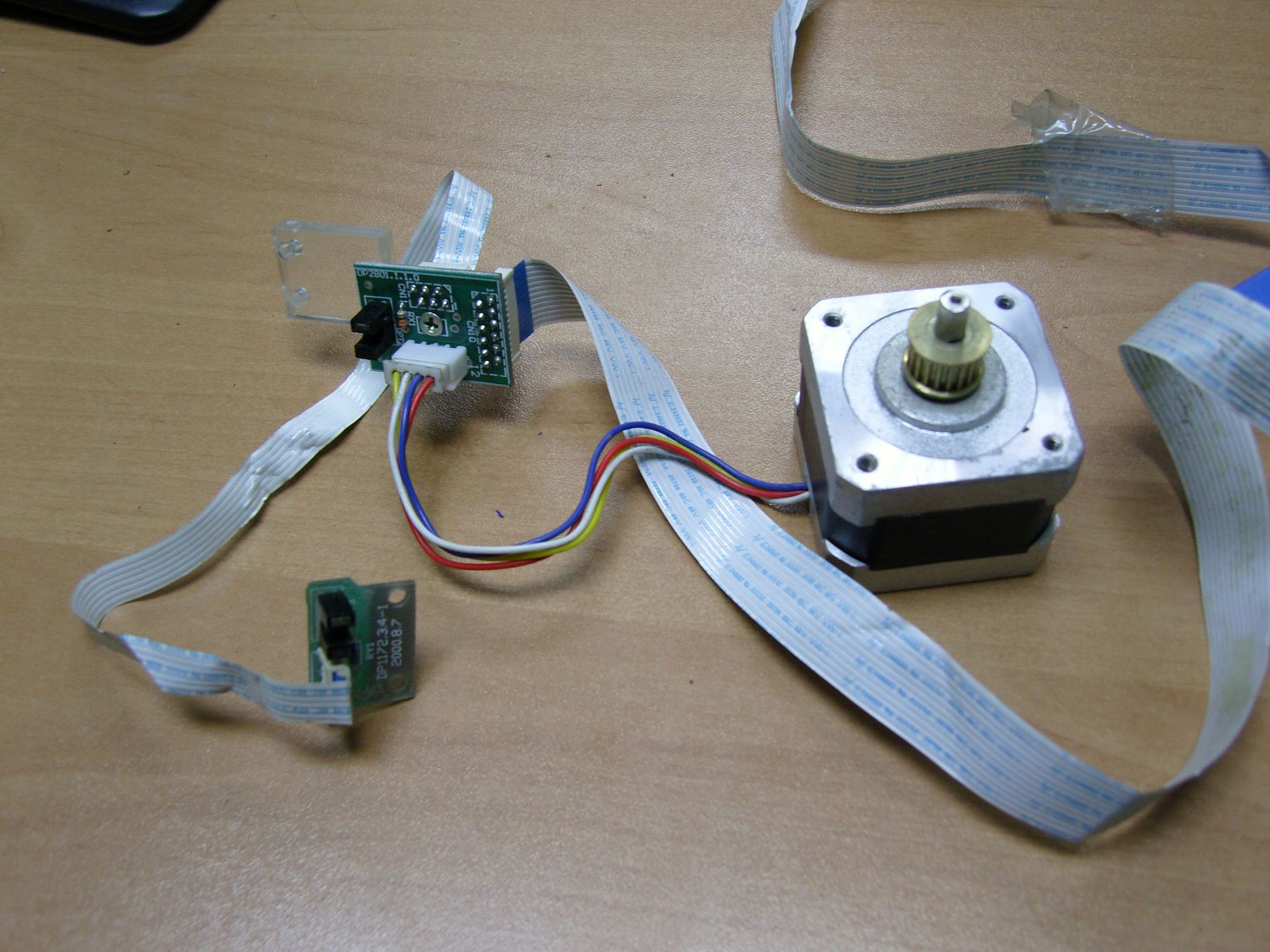

Разобрали координатный стол - вот начинка, двигатель по Х и концевики, выполненные в виде оптопар



[Александр_]

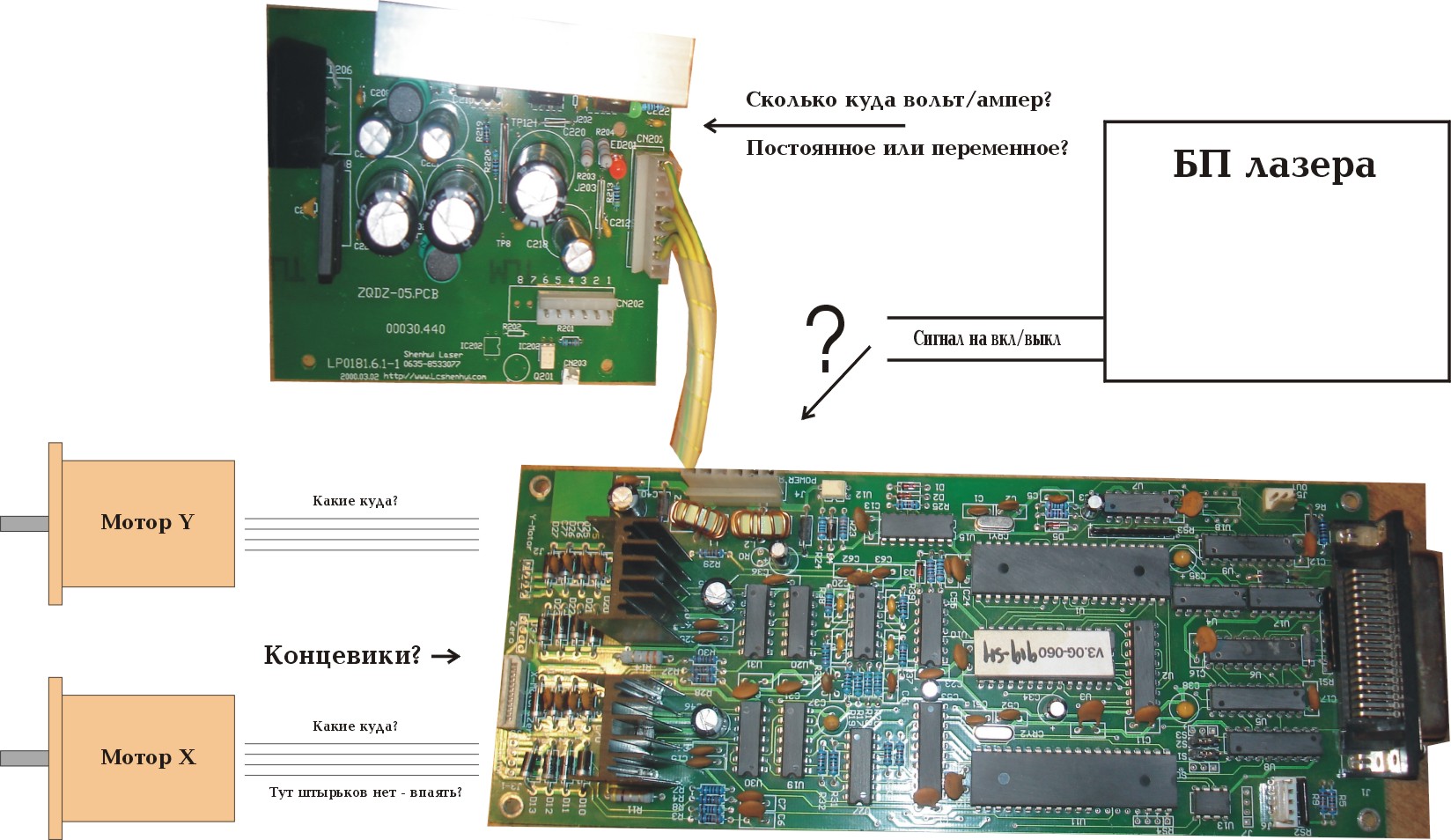

это вот так движки включаются? не сразу в плату, а через шлейф? признаться, это только все запутывает еще больше. может, какое-никакое описание есть к плате или хотя бы схема подключения? так что-то совсем непонятно - куда моторы, куда лазер. сами не пробовали дорожки степ/дир найти?



[SKV]

К слову, посчитал у наших станков разрешение по Х, ужаснулся
Шкиф - 20 зубьев, ремень 5 зубьев на см., двигатель - 0.9 (400 шагов), итог 20/5=4 см/оборот, 40/400=0,1 мм/шаг, Half Step 0.1/2=0.05 мм/шаг (с предпоследними платами)
Сейчас схему посмотрю по двигателю



[Александр_]

да нет, я имел ввиду не схему движка, а схему подключения - какие провода куда втыкать. может, мануал к плате есть или хотя бы фото подключенной платы где понятно от каких разъемов к движкам, от каких к трубе.



[SKV]

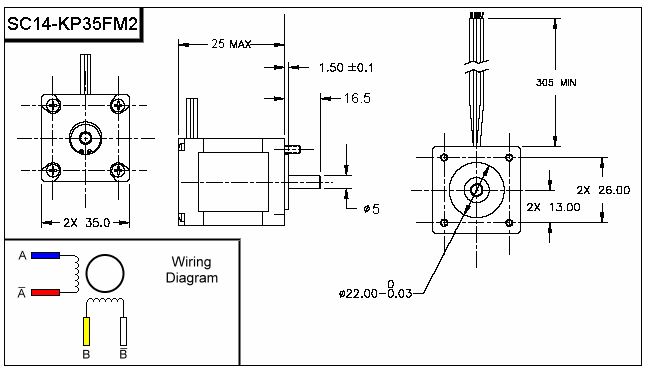

Эл диаграмму нашел, сейчас проведем до платы



[Александр_]

Ну да. тут провода обмоток помечены на схеме - вопрос в том, каким из выводов обмоток соответствуют какие разъемы на плате.



[SKV]

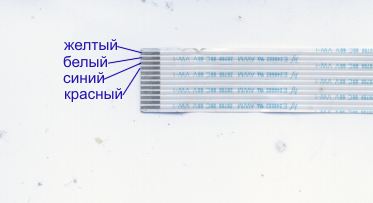

Вот этот разъем



[SKV]

Вот так подключается
