Ошибка драйвера Error 1
- Автор темы Sailorman
- Дата начала
SKV
Участник
Error 1 в вашем случае нужно читать как "продолжительное превышение тока обмоток серводвигателя" - это не одно и то же с перегрузкой и т.п.
Независимая (EEPROM) память существует, внешний источник питания (по инструкции устанавливаемый пользователем) - поддерживает опторазвязку сигналов управления для задания режимов работы сервопривода, как вариант рассмотрел бы проверку этих источников питания на удовлетворение требованиям напр 12-24 В, ток >100 мА
Независимая (EEPROM) память существует, внешний источник питания (по инструкции устанавливаемый пользователем) - поддерживает опторазвязку сигналов управления для задания режимов работы сервопривода, как вариант рассмотрел бы проверку этих источников питания на удовлетворение требованиям напр 12-24 В, ток >100 мА
G
Guest
Гость
сначала послушать наушником(если нет осцилоографа), идут ли импульсы с платы.
если не идут то проветь куда доходят эти провода, должны идти на 9,10,11,12 выводы разьёма CN2 на приводе.
собрать как на роисунке. и подать свои импульсы от кнопки.
Вывод DIR пока можно неиспользовать он устанавлевает напрчвление врашения. если подключить его то просто мотор порменяет напрвление.при подаче импульсов на Pulse..
если не идут то проветь куда доходят эти провода, должны идти на 9,10,11,12 выводы разьёма CN2 на приводе.
собрать как на роисунке. и подать свои импульсы от кнопки.
Вывод DIR пока можно неиспользовать он устанавлевает напрчвление врашения. если подключить его то просто мотор порменяет напрвление.при подаче импульсов на Pulse..
G
Guest
Гость
ещё можно добавить светодиод, тем самым проверим идет ли ток через опопару
G
Guest
Гость
Почему так никогда не делать?
гичего криминального невижу.
просто проверяем привод. отдельно от пульта и буферных плат.
ссужаем круг поиска неисправности.
гичего криминального невижу.
просто проверяем привод. отдельно от пульта и буферных плат.
ссужаем круг поиска неисправности.
Значицца подключили мы сегодня наушники - пищит щелкает как положено, т.е. при шаговом режиме просто пищит коротенько, а при постоянном перемещении, стартует-с низкого на высокий, потом постоянно на одном тоне пищит, а как кнопку отпускаешь, с высокого на низкий и пропадает.
Посмотрел, что приходит с пульта на статусный дисплей драйвера dP 3 (Position command
lower four Pulse) - циферки бегают и туда и обратно, в 16-цатиричном формате.
Посему можно сделать вывод - пульт и его плата живы. Хоть какой-то результат.

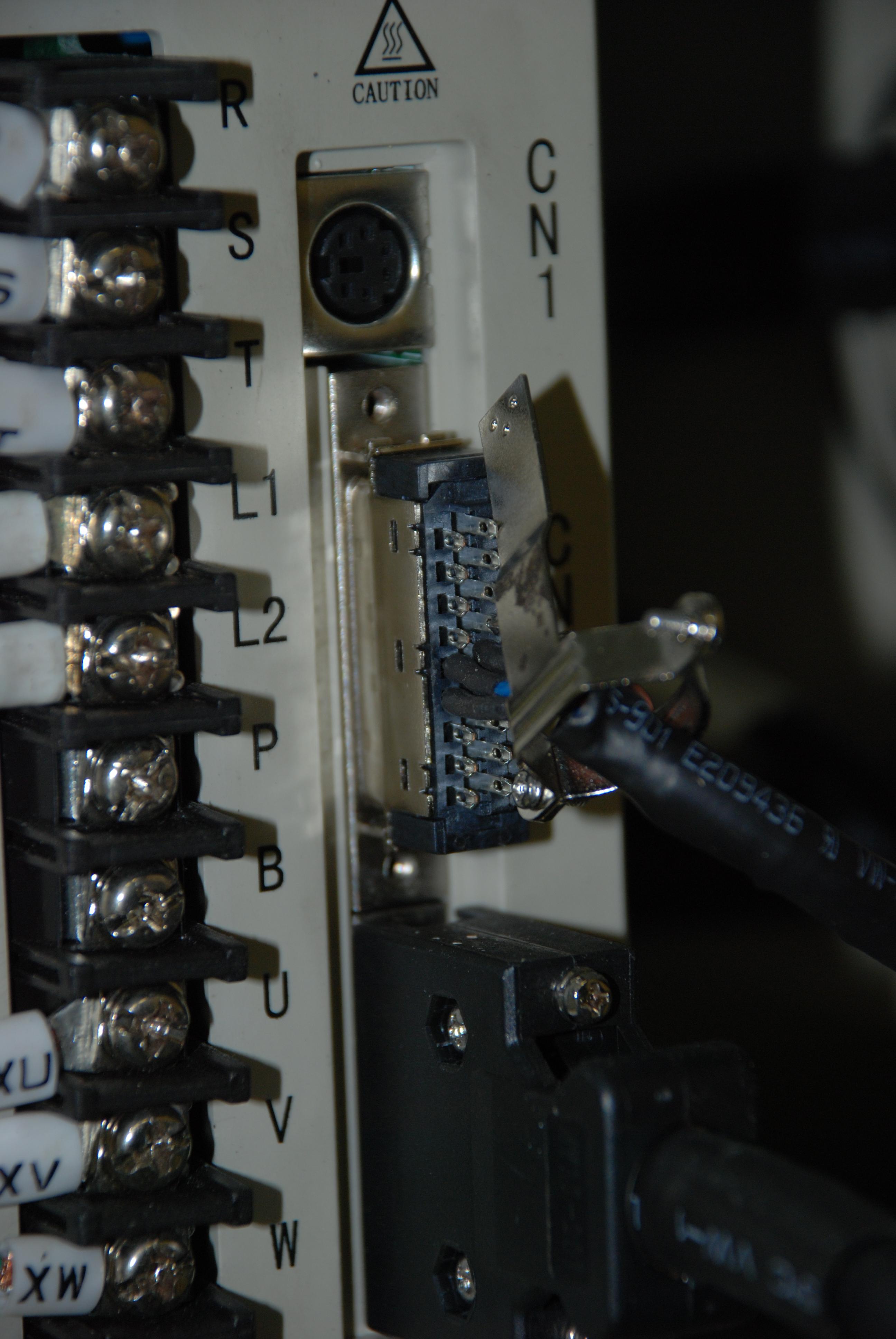

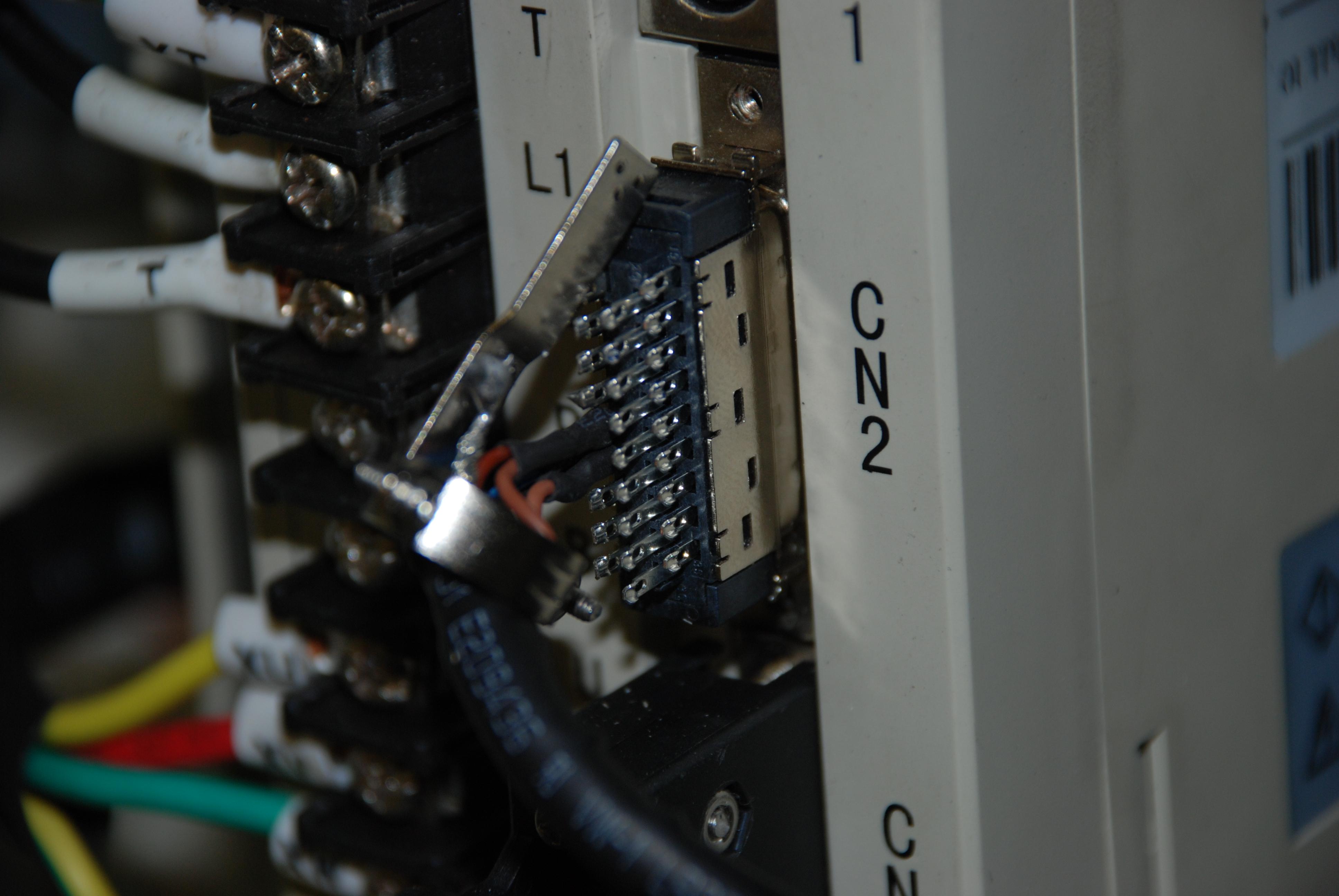

В разъеме CN2 всего 4 провода и идут они на пины 9 10 11 12 (все они это Command pulse input) причем 9 и 11 соединены перемычкой и похоже идут с платы от пульта. ДРУГИХ ПРОВОДОВ БОЛЬШЕ НЕТ. позвонил специалисту - говорит что так и должно быть.
Мерили напряжение между 25 и 22 - его там нет, специалист сказал, что мерить его там надо при перемещении с пульта. Позже попробую. UPD попробовал - результат тот же
Так же сегодня был замечен жуткий глюк: от нефига делать попробовали еще раз переставить фазы. переставили. включили и тут закрутился мотор Y1! сам по себе и только этот... хорошо что моторы давно уже висят отдельно от реек...
Посмотрел, что приходит с пульта на статусный дисплей драйвера dP 3 (Position command
lower four Pulse) - циферки бегают и туда и обратно, в 16-цатиричном формате.
Посему можно сделать вывод - пульт и его плата живы. Хоть какой-то результат.
В разъеме CN2 всего 4 провода и идут они на пины 9 10 11 12 (все они это Command pulse input) причем 9 и 11 соединены перемычкой и похоже идут с платы от пульта. ДРУГИХ ПРОВОДОВ БОЛЬШЕ НЕТ. позвонил специалисту - говорит что так и должно быть.
Мерили напряжение между 25 и 22 - его там нет, специалист сказал, что мерить его там надо при перемещении с пульта. Позже попробую. UPD попробовал - результат тот же
Так же сегодня был замечен жуткий глюк: от нефига делать попробовали еще раз переставить фазы. переставили. включили и тут закрутился мотор Y1! сам по себе и только этот... хорошо что моторы давно уже висят отдельно от реек...
Вложения
G
Guest
Гость
А также пин 24 должен быть соеденён с 25.
либо просто плюс на 22 пин, а минус на 24. от внешнего источника 12 вольт.
либо просто плюс на 22 пин, а минус на 24. от внешнего источника 12 вольт.
G
Guest
Гость
Konstantin Salastey написал(а):
совершенно верно.
кстати на драйверах других фирм. пока не отключиш "enabled" никакие настройки не поменяеш. а на этом меняются, судя по отчётам о проделаной работе.
Пин 25 можно неподключать, он для вЫходных цепей,
Эмитеры вЫходных оптопар соеденены вместе и выведены на 25 пин. а коллекторы выведены на 4...34 см. стр. 15 "букваря".
так как выходные сервисные сигналы для работы не нужны , то и лишние провода там не нужны.
Все вхОрдные оптопары соеденены анодами вместе и выведены на 22 пин (обший плюс). а катоды оптопар выведены на 24, 21, ... по 26. см. страница 15. "букваря".
Поэтому чтоб включить привод (сигнел "S-ON"), надо подать пинае на 22(+) и 24(-).
G
Guest
Гость
ну и крутятся двигатели, при управления с драйвера?
ну что же, можете поздравить оно работает!
Вся проблема была в том что китайцы напутали в питании двигателей. Перепутали фазы.
Казалось бы глупая проблема, но никто и подумать не мог об этот поскольку эти провода промаркированы и прикручены были соответственно маркировки.
Но не все так просто как кажется ибо у станка сейчас плюс по осям является минусом, т.е. жмешь на пульте минус а портал едет в плюс. Такое ощущение что он поменяв фазы они хотели заставить двигаться в правильном направлении, но в инструкции явно написано что так делать нельзя. И надо менять параметрами на драйвере а не фазами.
Вся проблема была в том что китайцы напутали в питании двигателей. Перепутали фазы.
Казалось бы глупая проблема, но никто и подумать не мог об этот поскольку эти провода промаркированы и прикручены были соответственно маркировки.
Но не все так просто как кажется ибо у станка сейчас плюс по осям является минусом, т.е. жмешь на пульте минус а портал едет в плюс. Такое ощущение что он поменяв фазы они хотели заставить двигаться в правильном направлении, но в инструкции явно написано что так делать нельзя. И надо менять параметрами на драйвере а не фазами.
G
Guest
Гость
Отписался по вашей проблеме на форуме по приводам, в теме:
Ошибка привода EPS китайского станка
Скажу кратко, что я просто в шоке от специалиста приезжавшего к вам и далеко идущих выводов, которые делались на протяжении 10 страниц относительно приводов. Конечно в китайских я не ДОКа, но если бы привода были такими, как тут о них писали - УЖАС, думаю прямой пуск рулил бы до сих пор...
Ошибка привода EPS китайского станка
Скажу кратко, что я просто в шоке от специалиста приезжавшего к вам и далеко идущих выводов, которые делались на протяжении 10 страниц относительно приводов. Конечно в китайских я не ДОКа, но если бы привода были такими, как тут о них писали - УЖАС, думаю прямой пуск рулил бы до сих пор...
Приходится становиться специлистом самому хоть и электртка для меня темный лес.
Это не мы такие это жизнь такая.
Безусловно лучше купить итальянский станок, да чтоб его пртехали и запустили итальянцы, но нет возможности приписать к сумме пару нулей.
Кстати может вы поможете вот с этой проблемой: viewtopic.php?f=4&t=245
Это не мы такие это жизнь такая.
Безусловно лучше купить итальянский станок, да чтоб его пртехали и запустили итальянцы, но нет возможности приписать к сумме пару нулей.
Кстати может вы поможете вот с этой проблемой: viewtopic.php?f=4&t=245
