Вопросы по Halk 53

[Nikolaevsk]

Можно, но не надо двигать металлические уголки, так Вы можете уйти в дебри юстировки, вполне достаточно обойтись 3мя регулировочными болтами

Ну, может быть у меня очень развито пространственное воображение, но именно возможность двигать эти углоки позволила мне сделать очень точную юстировку за несколько минут.



[Roman]

во время работы вырубается станок(наглухо сразу как будто выключен) включаю продолжаю работать??? Чё делать, непонятно почему перепадов эл-тва нету. В чём может быть дело? Если рубанёт на портрете будет Хреново - поподаю на бабло!!!!



[halkru]

Приветствую, попробовать отключить компрессор и насос от станка и включить их чз отдельное питание. Проверить предохранитель.



[Roman]

!предохранитель проверю а насос и воздуходуйка у меня всегда отдельно. Спасибо



[Айван]

здравствуйте, при резке акрила 8мм получаются такие полосы на срезе, юстировка сделана ,на линии видно что она идет сначала ровно а потом уходит в сторону,что это?



[halkru]

Как вариант, интерференция скорости резки и работы воздушного компрессора.



[Айван]

Как вариант, интерференция скорости резки и работы воздушного компрессора.

и что можно сделать с этим?



[halkru]

Если это интерференция, использовать рессивер после компрессора или изменить скорость.



[Айван]

Если это интерференция, использовать рессивер после компрессора или изменить скорость.

скорость 4, а что может быть кроме интерференции?



[halkru]

Это на наклонной поверхности или на всех?



[halkru]

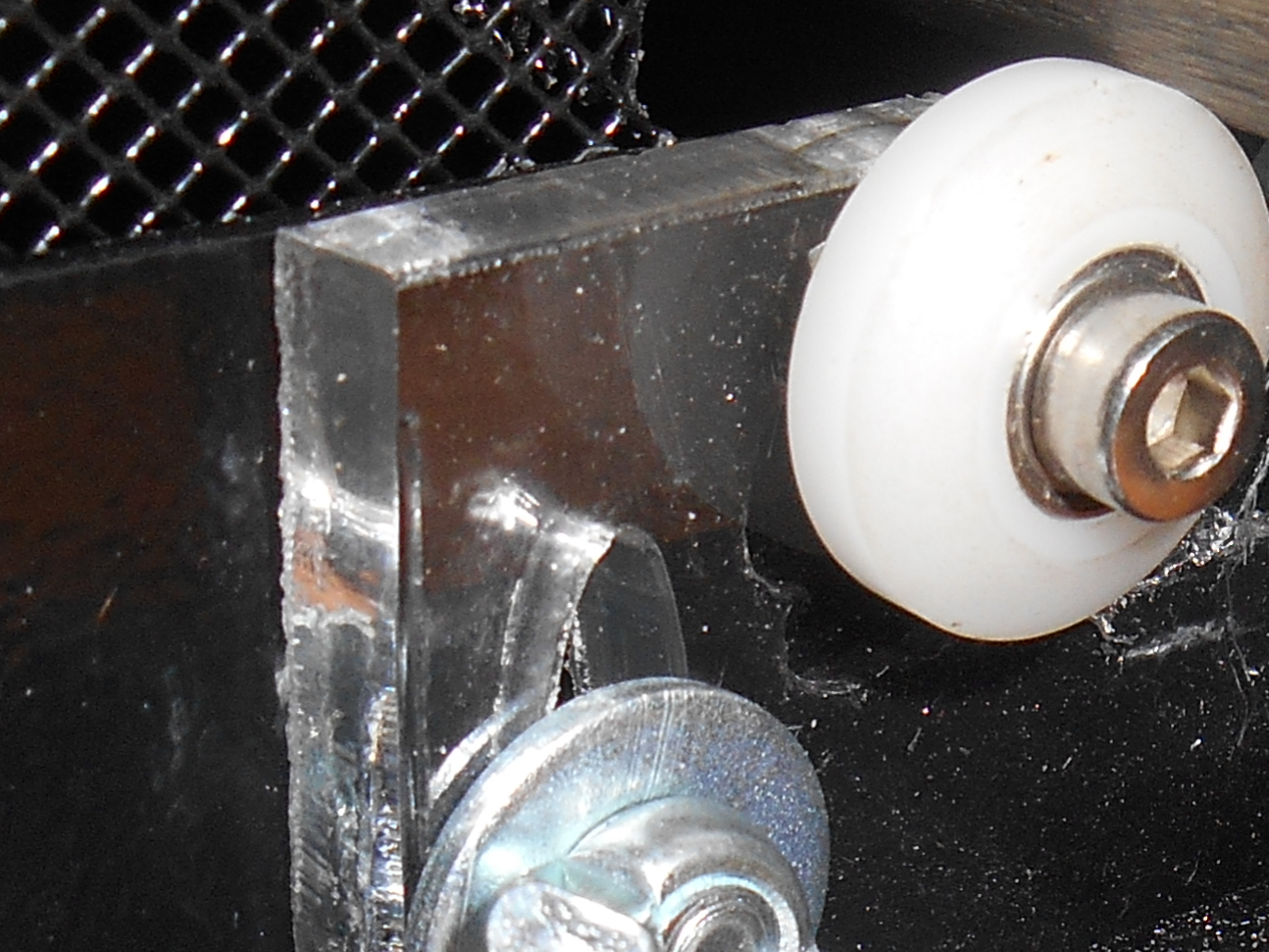

Вот, только сегодня резали (6 мм), вроде норм



[Айван]

Это на наклонной поверхности или на всех?

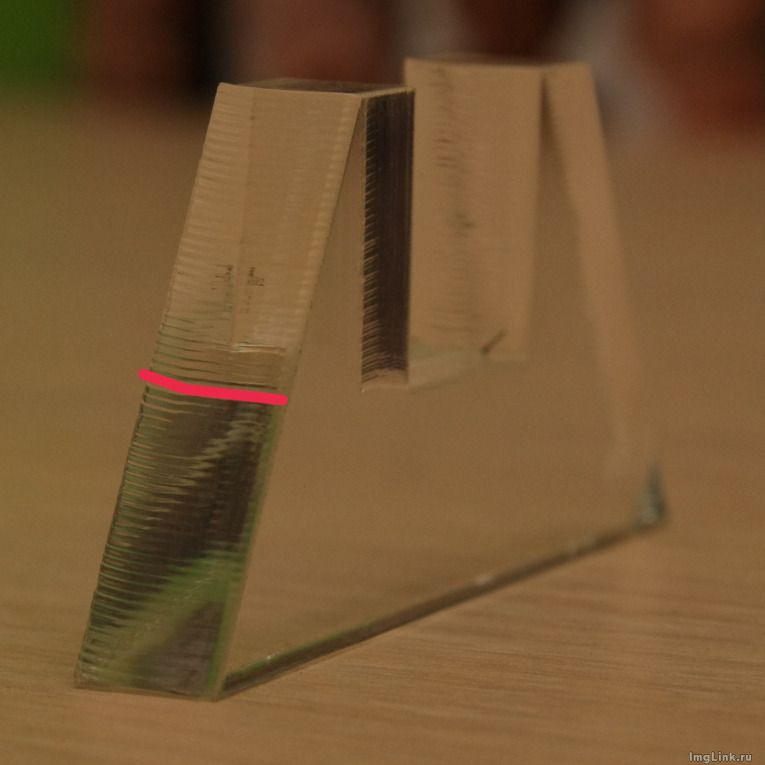

на наклонной оч сильно заметен эффект (прям как ребро у монеты шершавая), а на прямой более ровная поверхность, но все равно присутствует скос



[danillka27]

здравствуйте, при резке акрила 8мм получаются такие полосы на срезе, юстировка сделана ,на линии видно что она идет сначала ровно а потом уходит в сторону,что это?

Здравствуйте! при резки учитываете толщину материала на фокусное расстояние ?, попробуйте поставить материал в плотную к носику.



[halkru]

Это проявление механики на таких скоростях, вердикт - резать акрил(коммерчески) до 6 мм.



[Luk@]

Край замечательно полируется водородной горелкой, если масштабы большие



[farit]

Приветствую всех.
После юстировки станка и пробных импульсов на 5мм акриле обнаружил следующее - на поверхности акрила в приблизительно 2-3-х миллиметрах от точки воздействия лазера образуется небольшое оплавление поверхности акрила диаметром до 1-1,5 мм неправильной формы. Заметно только на отраженном свете, напрямую вроде бы незаметно. Сфотографировать не удается, ибо приходится снимать против света.
Мощность импульса 10-90%%, продолжительность 100мс, размер и форма пятна не зависят от мощности, только от количества импульсов в одной точке. Боюсь при резке параллельно резу будет след оставаться.
Резать пока не пробовал ибо есть проблема с установкой драйверов юсб, как ранее описывалось, еще вплотную не занимался.
Вертикальность луча проверял импульсами на разном расстоянии (1-10мм), точки совпадают. каналы в акриле от импульсов вертикальные, визуально.
Кто-нибудь сталкивался с подобным?



[halkru]

Приветствую всех.
...Сфотографировать не удается.., Боюсь при резке параллельно резу будет след оставаться.
Резать пока не пробовал ...
Кто-нибудь сталкивался с подобным?

Не понятно о чем речь, попробуйте, если есть проблема - сообщите.



[danillka27]

Приветствую всех.
После юстировки станка и пробных импульсов на 5мм акриле обнаружил следующее - на поверхности акрила в приблизительно 2-3-х миллиметрах от точки воздействия лазера образуется небольшое оплавление поверхности акрила диаметром до 1-1,5 мм неправильной формы. Заметно только на отраженном свете, напрямую вроде бы незаметно. Сфотографировать не удается, ибо приходится снимать против света.
Мощность импульса 10-90%%, продолжительность 100мс, размер и форма пятна не зависят от мощности, только от количества импульсов в одной точке. Боюсь при резке параллельно резу будет след оставаться.
Резать пока не пробовал ибо есть проблема с установкой драйверов юсб, как ранее описывалось, еще вплотную не занимался.
Вертикальность луча проверял импульсами на разном расстоянии (1-10мм), точки совпадают. каналы в акриле от импульсов вертикальные, визуально.
Кто-нибудь сталкивался с подобным?

День добрый! ну допустим импульс это не показатель, акрил сам по себе проблемный материал а если еще и качество не акти то вообще беда, попробуйте порезать на скорости и поиграть фокусом а там уже и сравните разницу.



[farit]

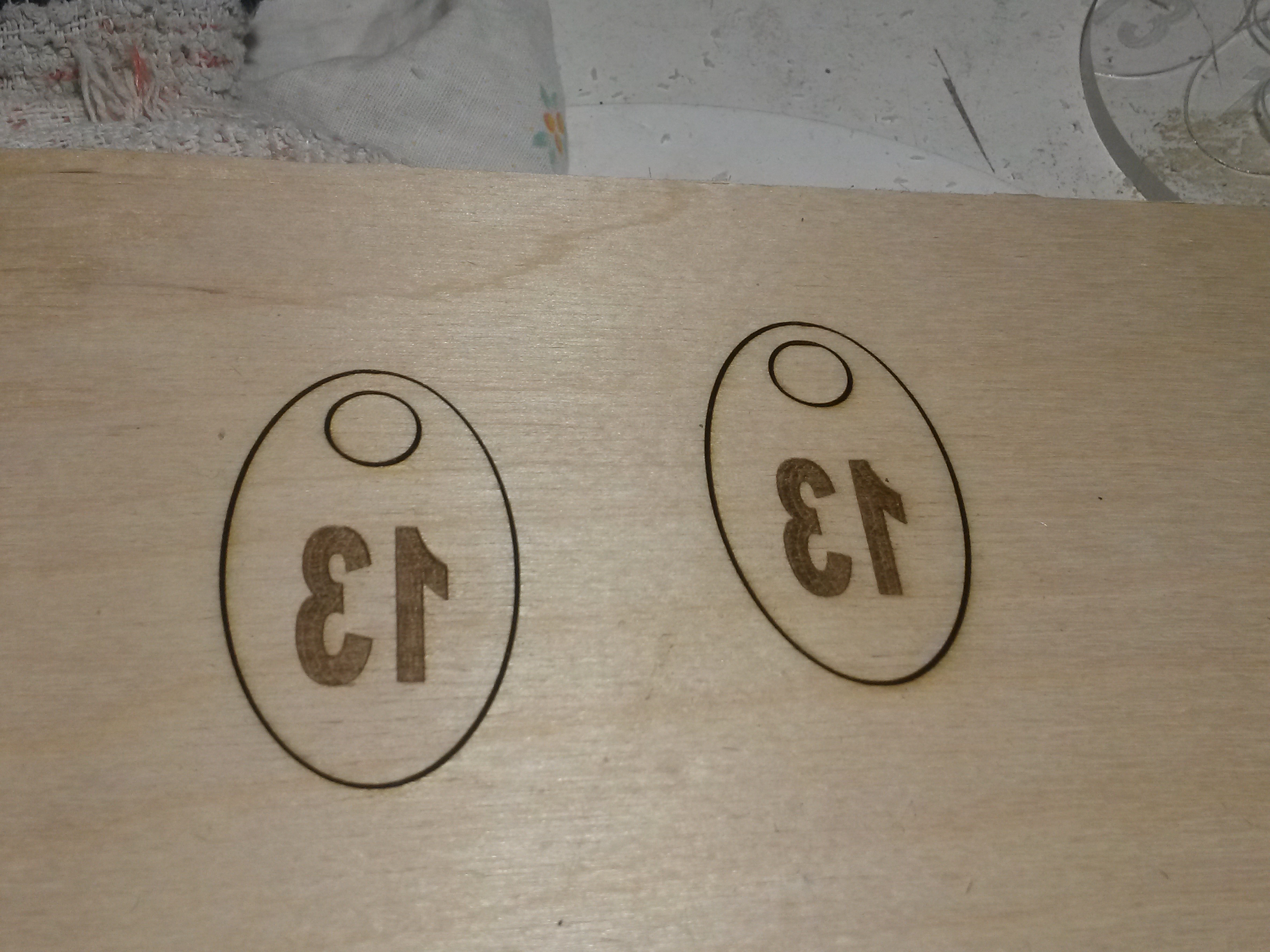

попробовал порезать погравировать фанеру 4мм

и акрил 5мм

гравировка 100мм/сек 60%, резка 5мм/сек 90% - не прорезает, только царапает

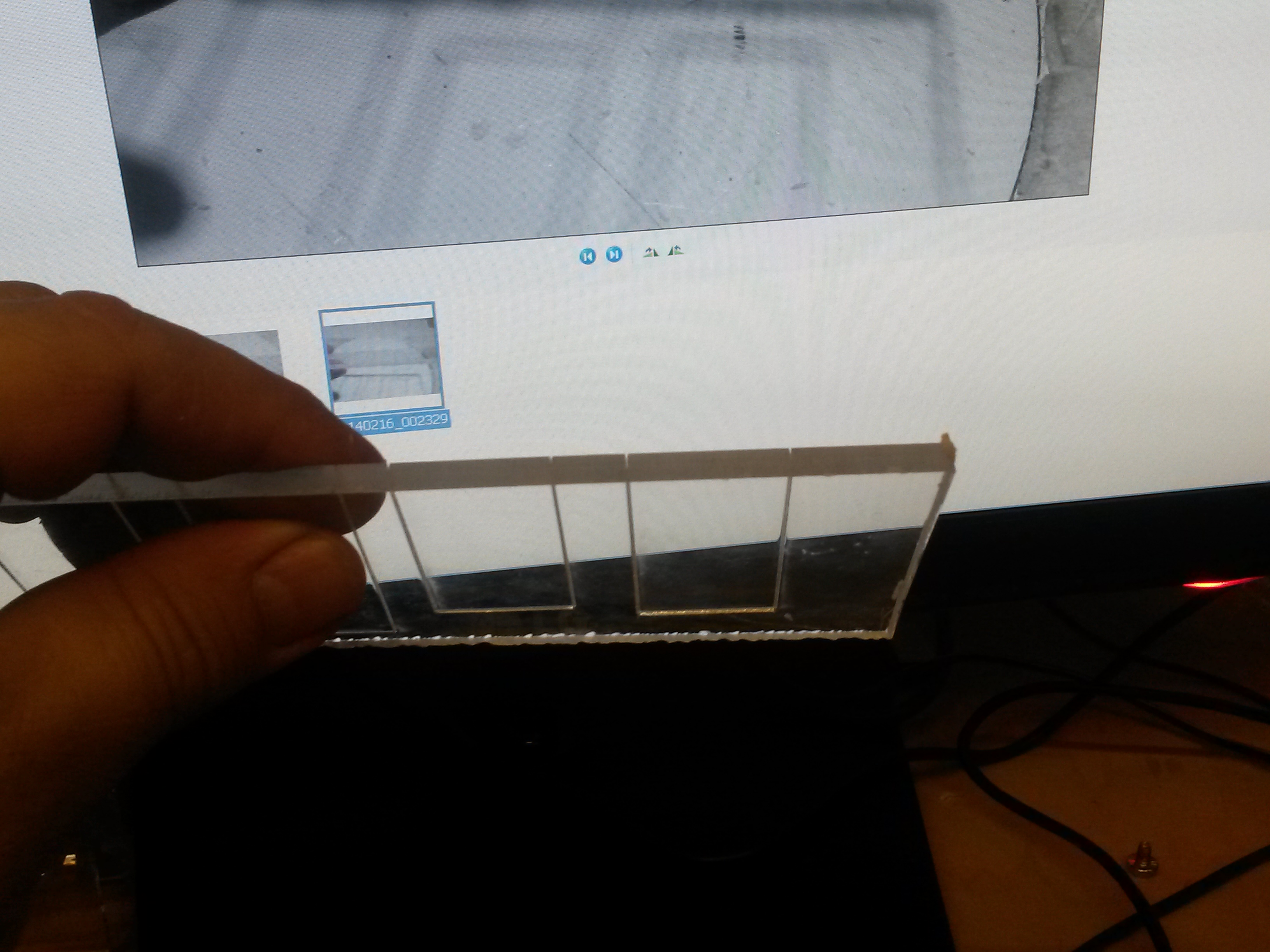

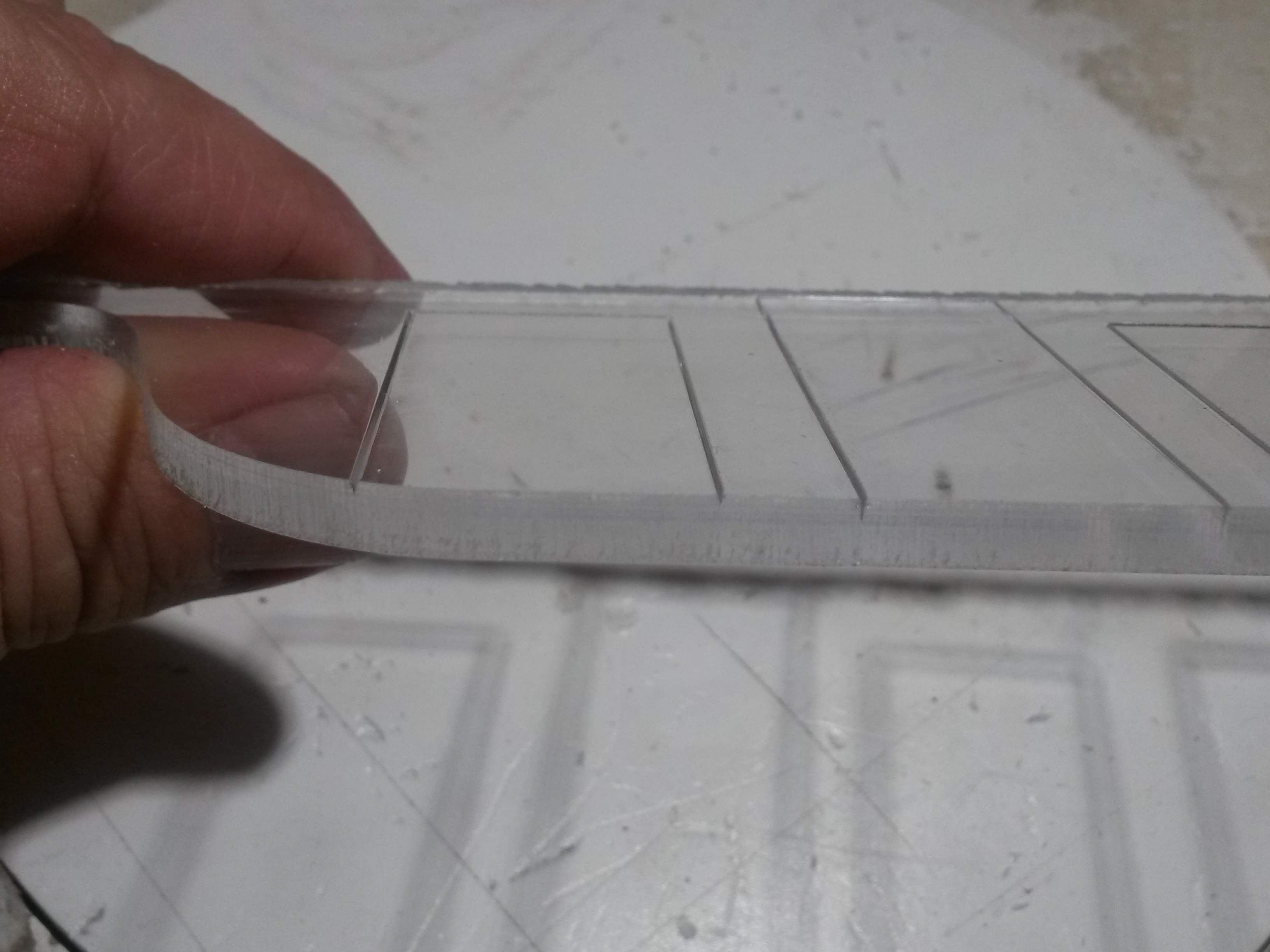

четыре прямоугольника - 1 проход, 2 прохода

3 и 5, задание одно и то же

на 5-ти проходах щель глубиной более 3мм, сквозной дырки нет

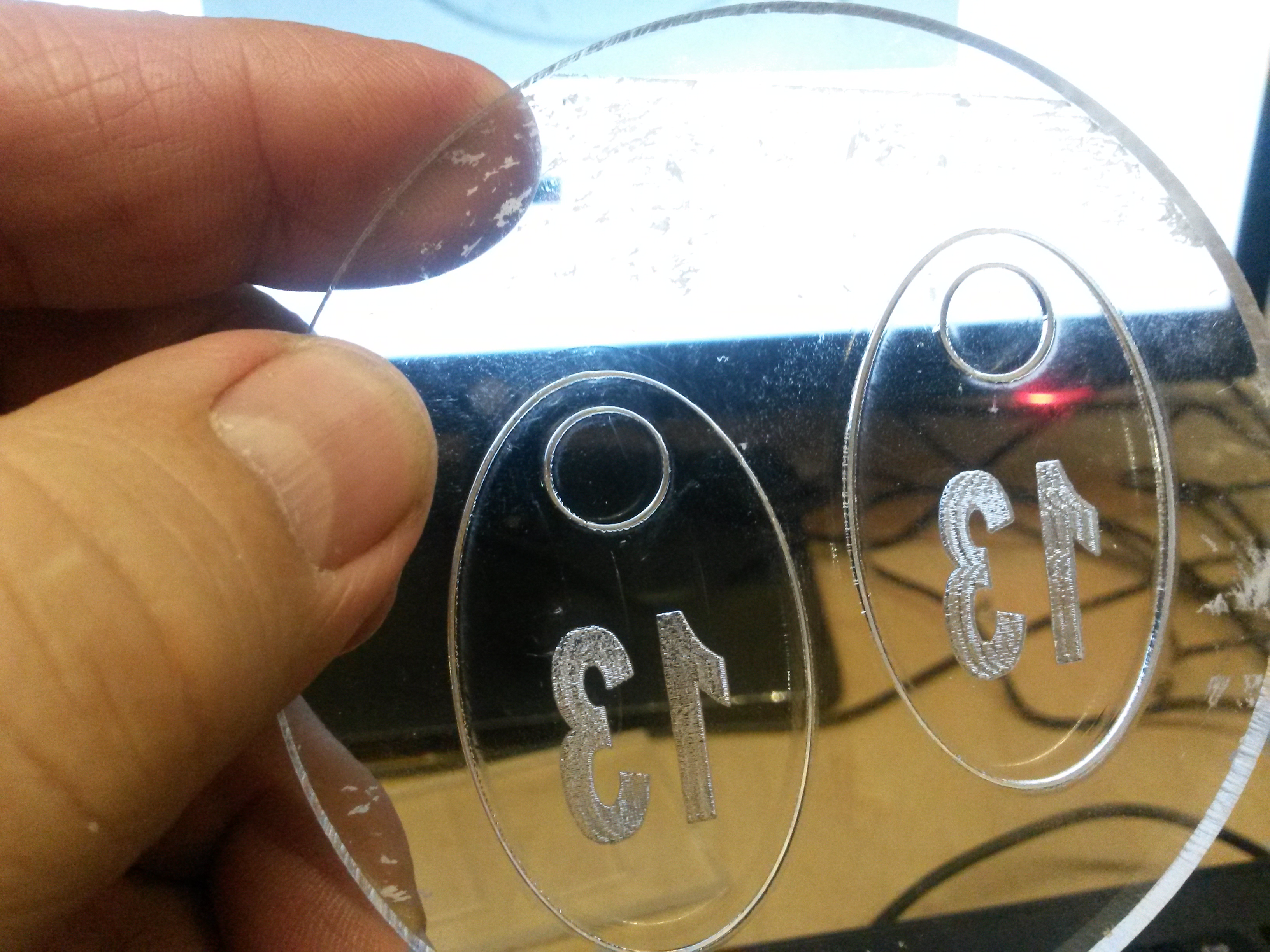

на левом номерке выше на пару миллиметров видны следы параллельного? луча в виде еле заметного оплавления поверхности акрила.
Подскажите, почему не прорезает и отчего возникает параллельный объект? Линзу протер, была покрыта каким то маслом или чем то похожим, совершенно матовая. Зеркала промыты водочкой, протерты
Может номер надо было другой написать?
Установлена на заводе длиннофокусная линза, короткофокусная вложена в коробку, так? По виду линз получается так. Стоит длиннофокусная, я не менял



[halkru]

почему не прорезает и отчего возникает параллельный объект?

Здравствуйте, параллельного объекта не видно на фото, но если он есть - это важно для качественного реза,
1. Форма луча на выходе из излучателя должна быть в виде сплошной окружности мм 4-6.
2. В оптическом тракте его форма должна сохраняться (отсутствуют лопнувшие зеркала)
3. При выходе из сопла не задевать краев последнего.
