Вопросы по Halk 53

[Дмитрий РБ]

Какие плоттеры???
Я режу на лазере HALK 53!!!!!
И проблема вылезла на HALK 53!!!
Вообщем исследования меня привели вот к чему:
С начало я писал что лазер летал в низ и бился в ограничитель, потом я поставил другую версию изиката, которую вы выложили на сайте(в верху страницы).
Но после переустановки программы заметились следующие отличия:
1. Раньше при вкл. автоматически на дисплее высвечивалось DATUM и он ехал сам на свою парковку в верхний левый угол. Теперь он не едет и нечего не светиться, приходится нажимать отступ и он поехал на парковку.
2. Я так понял что вторая строчка на дисплее лазера (SPED) это скорость на углах? Так вот раньше при изменении параметров в этой строке он дествительно замедлялся на углах.
Теперь он не замедляется на углах, а замедляется в общей скорости.
ТАК ВОТ!!! ЕСЛИ Я РЕЖУ СВОЙ ФАИЛ, И ТАМ СТОИТ СКОРОСТЬ 70, 80, 91 - ЛЮБАЯ НО НЕ 100, ПРОИСХОДИТ БИЕНИЕ ПРИ ПЕРЕХОДЕ ОТ ОДНОГО ЭЛЕМЕНТА РЕЗКИ К ДРУГОМУ ЭЛЕМЕНТУ РЕЗКИ!!!
ЕСЛИ ПОСТАВИТЬ ТАМ СКОРОСТЬ 100(все еще имеется ввиду скорость на самом лазере) ТО РЕЖЕТ ОН БЕЗ БИЕНИЯ, КАК ПОЛОЖЕНО.
Как это исправить???
Все это началось после установки второй версии изиката 5.3, звятой с этой страницы.
Лазер HALK 53!!!!



[halkru]

подумываю купить кондиционер б/у и присобачить сзади там где крышка - штоб прям на трубку дул, но можно поймать точку росы и зеркалу наверно будет копец.
кто-то так делал но я с ними не общался.

Через трубу (если дуть на нее) разрядную камеру вряд-ли охладите. Поймать точку росы на выходном зеркале практически невозможно, если в минуса не полезете..
Кто-то... да делал, но раздули это не в том направлении. Кто-то - охлаждал до -20 смесь и радостно заявлял не то что о восстановлении мощности и продлении ресурса, но и даже об увеличении мощности.. пока не разобрались, что излучатель переходит в многомодовое излучение..



[sandro]

что такое многомодовое излучение? это хорошо или плохо?



[Derkenral]

Здравствуйте, подскажите пожалуйста каковы реальные размеры Halk53 без упаковки? Неужели реально 115 х 67 х 89 см ? Он не проходит получается в обычный дверной проем? если 89см это ширина?



[Александр]

Здравствуйте, подскажите пожалуйста каковы реальные размеры Halk53 без упаковки? Неужели реально 115 х 67 х 89 см ? Он не проходит получается в обычный дверной проем? если 89см это ширина?[/q

Замечательно входит и выходит ))



[Roman]

1. Раньше при вкл. автоматически на дисплее высвечивалось DATUM и он ехал сам на свою парковку в верхний левый угол. Теперь он не едет и нечего не светиться, приходится нажимать отступ и он поехал на парковку.
2. Я так понял что вторая строчка на дисплее лазера (SPED) это скорость на углах? Так вот раньше при изменении параметров в этой строке он дествительно замедлялся на углах.
Теперь он не замедляется на углах, а замедляется в общей скорости.
ТАК ВОТ!!! ЕСЛИ Я РЕЖУ СВОЙ ФАИЛ, И ТАМ СТОИТ СКОРОСТЬ 70, 80, 91 - ЛЮБАЯ НО НЕ 100, ПРОИСХОДИТ БИЕНИЕ ПРИ ПЕРЕХОДЕ ОТ ОДНОГО ЭЛЕМЕНТА РЕЗКИ К ДРУГОМУ ЭЛЕМЕНТУ РЕЗКИ!!!
ЕСЛИ ПОСТАВИТЬ ТАМ СКОРОСТЬ 100(все еще имеется ввиду скорость на самом лазере) ТО РЕЖЕТ ОН БЕЗ БИЕНИЯ, КАК ПОЛОЖЕНО.
Как это исправить???
Все это началось после установки второй версии изиката 5.3, звятой с этой страницы.
Лазер HALK 53!!!!

/
1. В Кате поставь галочку AutoDatum. - будет ехать.
2. Забудьте вы про дисплей станка - стоит сто % и пусть стоит!!!!
все настройки через Катю 5.3, единственное что на до выставлять н адисплее в Menu - Engrave opt. - мощность в процентах от 100%(60 Ватт американских = 45 Ватт Китайских). Если у тебя при включении бьёт в нижний угол значить неправильно стоят координаты поля т.е. начало координат у тебя в низу а не вверху - опять же всё через катю 5.3.
НАКЛЕЙТЕ ТАБЛИЧКУ НА ДИСПЛЕЙ - НИЧЁ НЕ ТРОГАТЬ КРОМЕ МОЩНОСТИ !!! Мощность вытавляется через кнопку Menu.



[Roman]

ВСЕМ ПРИВЕТ!!!
НЕ БЫЛО ИНТЕРНЕТА!
а МНЕ КТО НИТЬ ПОМОЖЕТ РАЗОБРАТЬСЯ
С ГРАВИРОВКОЙ, А ???



[halkru]

что такое многомодовое излучение? это хорошо или плохо?

Это может вмещать несколько понятий.. и это плохо..
1. Генерация излучения в нескольких зонах, т.е. луч имеет не округлую форму , а например в виде двух лучей (похоже на гантельку)... и т.п.
2. Генерация на разных длинах волн, как раз при охлаждении и происходит генерация на 10,4 мкм и что- то вроде 9.2 мкм.



[halkru]

ПРОИСХОДИТ БИЕНИЕ ПРИ ПЕРЕХОДЕ ОТ ОДНОГО ЭЛЕМЕНТА РЕЗКИ К ДРУГОМУ ЭЛЕМЕНТУ РЕЗКИ!!!

Как это "БИЕНИЕ" выражается, происходит потеря координат? Удар?



[Александр]

Как выставить в программе координаты рабочего поля? Не размер, а именно координаты?
И что даёт изменеие Р/Р на дисплее, т.е.что даёт изменение первой Р, и что второй Р? И в каких случаях это надо делать, ведь можно менять в программе?



[Дмитрий РБ]

Как это "БИЕНИЕ" выражается, происходит потеря координат? Удар?

Да это выглядит как мелкий но ощутимый удар, после чего смещаются координаты и режет не ровно.



[halkru]

Не ровно или в другом месте, при выключенном станке ощущаются механические сопротивления при перемещении каретки руками?



[Derkenral]

Здравствуйте, пытаюсь разобраться с настройкой станка, но пока с переменным успехом, то лучше сделаю то хуже. Вот после очередной юстировки вышла такая картинка: появились диагональные полоски с равномерным шагом, что это такое может быть? оптика чистая фокус выставлен, юстировка? вроде бы все сделал как положено... подскажите отчего такие полоски могли проявисться?



[Servis]

Здравствуйте! Предположительно где то препятствие в оптике и все таки не отстроен оптический тракт , для начала проведите юстировку более точно, затем попробуйте покрутить зеркала сначала 3-е, - проверьте результат, потом 2-е и 1-ое соответственно, чтобы поэтапно обнаружить зеркало с дефектом, покрутив зеркала возможно сдвинете дефектную область и это отразится на результате, чтобы делать выводы дальше .



[Александр]

Поставьте шаг прохода больше, за 15 мин изготавливается любое изображение (практически).
Как увеличить шаг прохода, как он обозначен в программе?



[Дмитрий РБ]

Всем здравствуйте!
Вообщем такая проблемы станок HALK 53, надо резать оргстекло толщиной 5-6 мм.
Надо вырезать например квадратик 3х3см. или круг. Раньше резали тонкий материал поэтому не обращали внимание на проблему а проблема вот в чем: режет материал под наклоном!! причем скос идет то в лево то в право, как стоишь лицом к заготовке. Причем после попыток настроить начал резать в разных частях стола по разному!!!!

Короче что делал:
1. Настроил второе зеркало так что бы, луч попадал в его центр третьего портала,признаюсь честно первое не трогал.
2. Крутил третье зеркало, когда режет видно что луч идет через центр сопла.
3. Ровнял стол (он кстати сотовый), делал по разному, поднимал разные края стола выше ниже.
4. Высоту сопла, оно кстати смещается немного когда закручиваешь фиксирующий болт, крутил сопло с линзой по кругу.
Нечего не помогает!!!
Помогите в чем может быть проблема???? что смотреть??? что настраивать? может быть проблема в зеркалах? линзе????
материал, кроме орстекла еще фанеру резали та же история(((

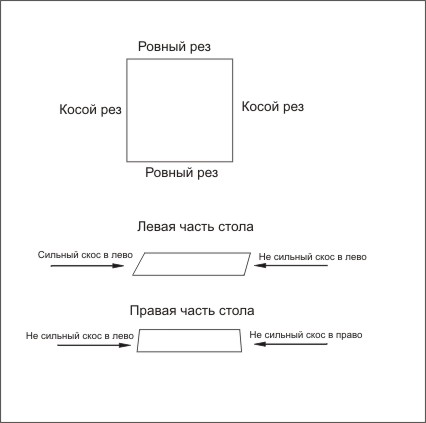

Для наглядности прикрепил рисунок!!!



[MSIsaevs]

Здравствуйте Дмитрий РБ! Вам нужно выставить все зеркала таким образом, чтобы точка совпадала на крайних положениях (не обязательно что бы точка была в центре, линзы допустимы погрешности). То есть: юстируете первое зеркало так, что бы точка совпадала на крайних положениях оси Oy., когда результат устраивает переходите к юстировке второго зеркала. Его нужно выставить так, что бы точка совпадала в четырех, угловых, положениях. Когда добьетесь нужного результата переходите к юстировке третьего зеркала, расположенного в каретке. Это зеркало должно выходить ровно из центра сопла. Еще проверьте не болтается ли у вас линза в носике каретки и хорошо ли закреплен излучатель. Расстояние от конца излучателя до первого зеркала должно быть не больше 3см.



[Дмитрий РБ]

Здравствуйте, спасибо что откликнулись!!

чтобы точка совпадала на крайних положениях

честно сказать не понимаю, можно поподробнее.

юстируете первое зеркало так, что бы точка совпадала на крайних положениях оси Oy.

Как это делается? что бы совпадало с на крайних положениях оси Oy?

Его нужно выставить так, что бы точка совпадала в четырех, угловых, положениях.

Что значит точка совпадала в четырех угловых положениях???

Это зеркало должно выходить ровно из центра сопла

А это как?? может луч из цетра сопла???
линза не болтается, излучатель закреплен на расстоянии 2-3 см.



[Servis]

Здравствуйте! Необходимо настроить параллельность луча, затем перпендикулярность на выходе из центра сопла на материал, при этом соблюдая ровную поверхность стола - важно для толстых материалов. На 2-х сторонний скотч посадите кусочек акрила к площадке зеркала только не к самому зеркалу!!! , приклейте сверху например кусочек светлой самоклейки - на небольшой мощности стрельните импульсом (тестом), в результате проявиться точка на пленке, отодвиньте портал по оси Y вниз на себя до края, повторно на этот же кусочек еще раз стреляйте тестом, если точка нах-ся в другом месте тогда не отодвигая портал с помощью регуляторов сводите к первой, советую лучше чуточку пониже сделать мощность на тесте, надо точку сделать поменьше чтобы не запекалась пленка. Если все таки запеклась рекомендую отлепить пленку и проделать процедуру заново, для повышения точности юстировки. Делайте очень аккуратно, во время калибровки не суйте посторонние предметы и части тела между зеркалами и вблизи, во избежании ожогов.



[Servis]

По остальным зеркалам также.
