Вопросы по Halk 53

[halkru]

Суббота, выходной, с понедельника решим. Оставьте телефон в личке.



[Александр]

А влияет ли диаметр вырезаемого круга на велечину ошибки?
То есть, смещение на 0,5 мм будет как на круге диаметром в сантиметр так и при диматере круга 10 сантиметров, или будет отличатся?
Это ОЧЕНЬ важно.

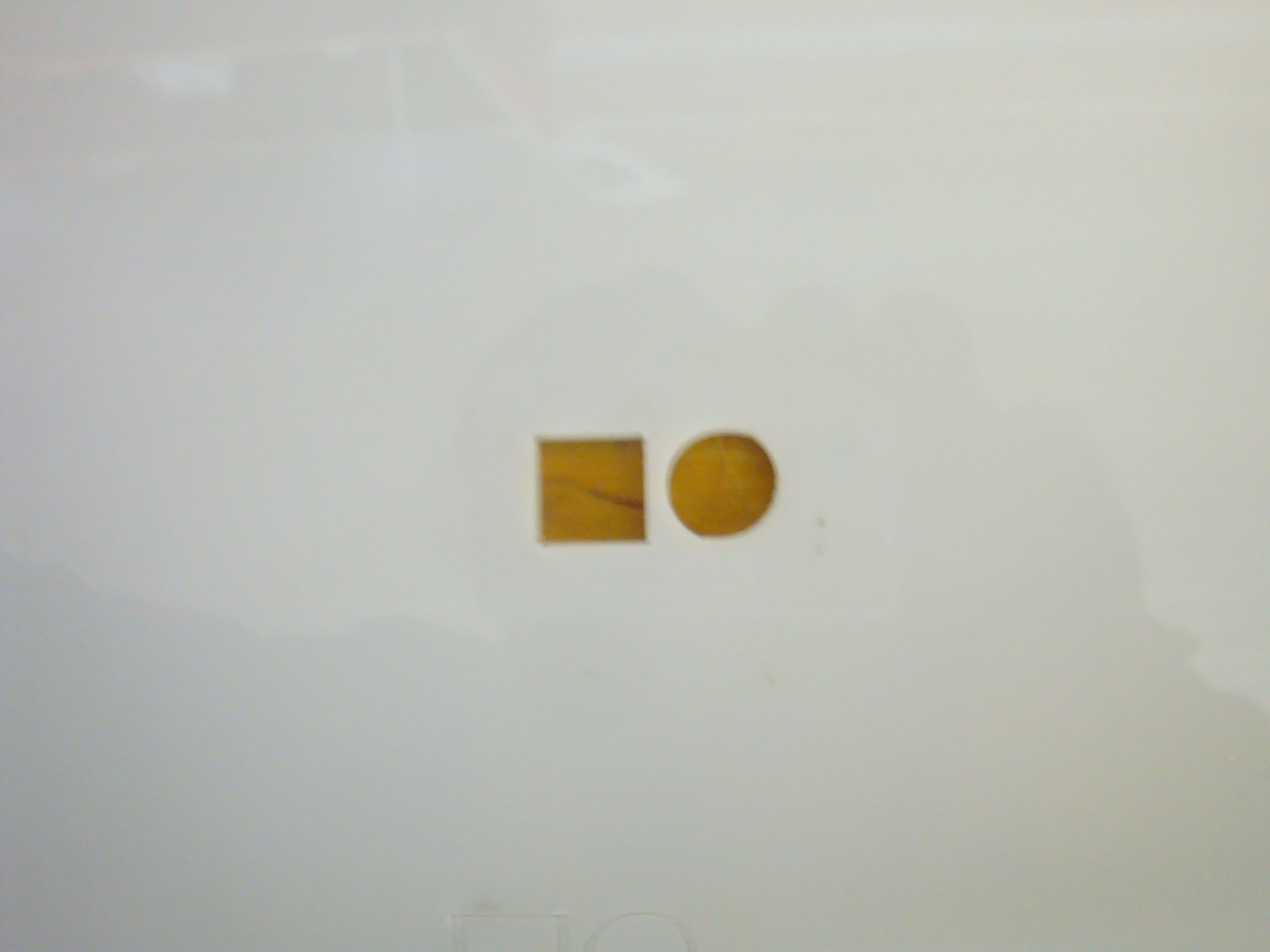

Смещение практически неизменно, думаю, дело в механике, но просмотрел все крепления, подтянул ремни, ролики отрегулировал и смазал, но дефект остался. 0.5 это я многовато сказал- ближе к 0,3 -0,2 мм. На фото -рез фанеры диаметром 20 мм.



[Александр]

Завтра попробую вырезать круг побольше, у меня детали в основном небольшие, хотя при резке кривых замкнутых контуров смещение примерно такое же. При этом оценка смещения всё таки " на глаз ".



[Nikolaevsk]

Смещение практически неизменно, думаю, дело в механике, но просмотрел все крепления, подтянул ремни, ролики отрегулировал и смазал, но дефект остался. 0.5 это я многовато сказал- ближе к 0,3 -0,2 мм. На фото -рез фанеры диаметром 20 мм.

Если смещение неизменно, причина - механический люфт. Однозначно.
Возможно не ремни а втулки скольжения (линейные подшипники) или люфтит сама головка. Смещение по одной оси на строго определенное растояние не зависящее от диаметра это люфт.



[Roman]

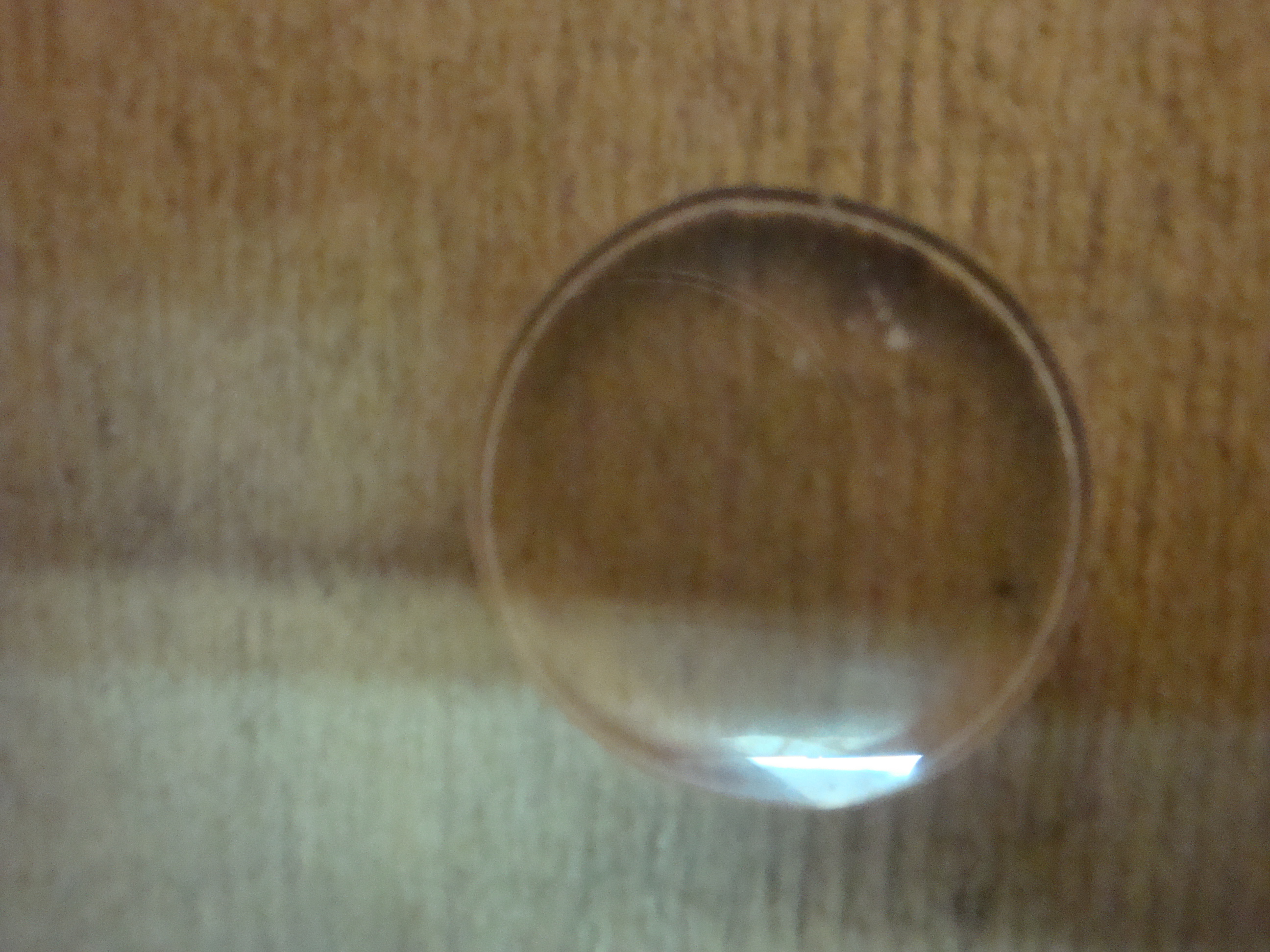

Да, это полупрозрачное зеркало, попадание на него пыли маловероятно, но если такое случилось - правильно как и остальную оптику, бережно (круговыми от центра к краю) раствором.

А можно ли поменять такое зеркало )))) ато старая труба ещё половины не отработала а выбросить жалко!!! там это зеркало коричневое стало - ну короче ему гега пришла а газ в трубе остался????



[Servis]

Здравствуйте! Зеркало можно поменять, вместе с ремнем можно отправить! По ремню писали на Ваш e-mail , ответа с адресом так и не пришло.



[Roman]

23 октября выставка в Москве посвящённая камнеобработке, может будете присутствоввать??? Заодно и ремень бы забрал ))))! А зеркало такое скока стоит и как его поменять?



[Roman]

Фокус рабочее поле 500*300 портрет 450*550 ))))



[Rotor]

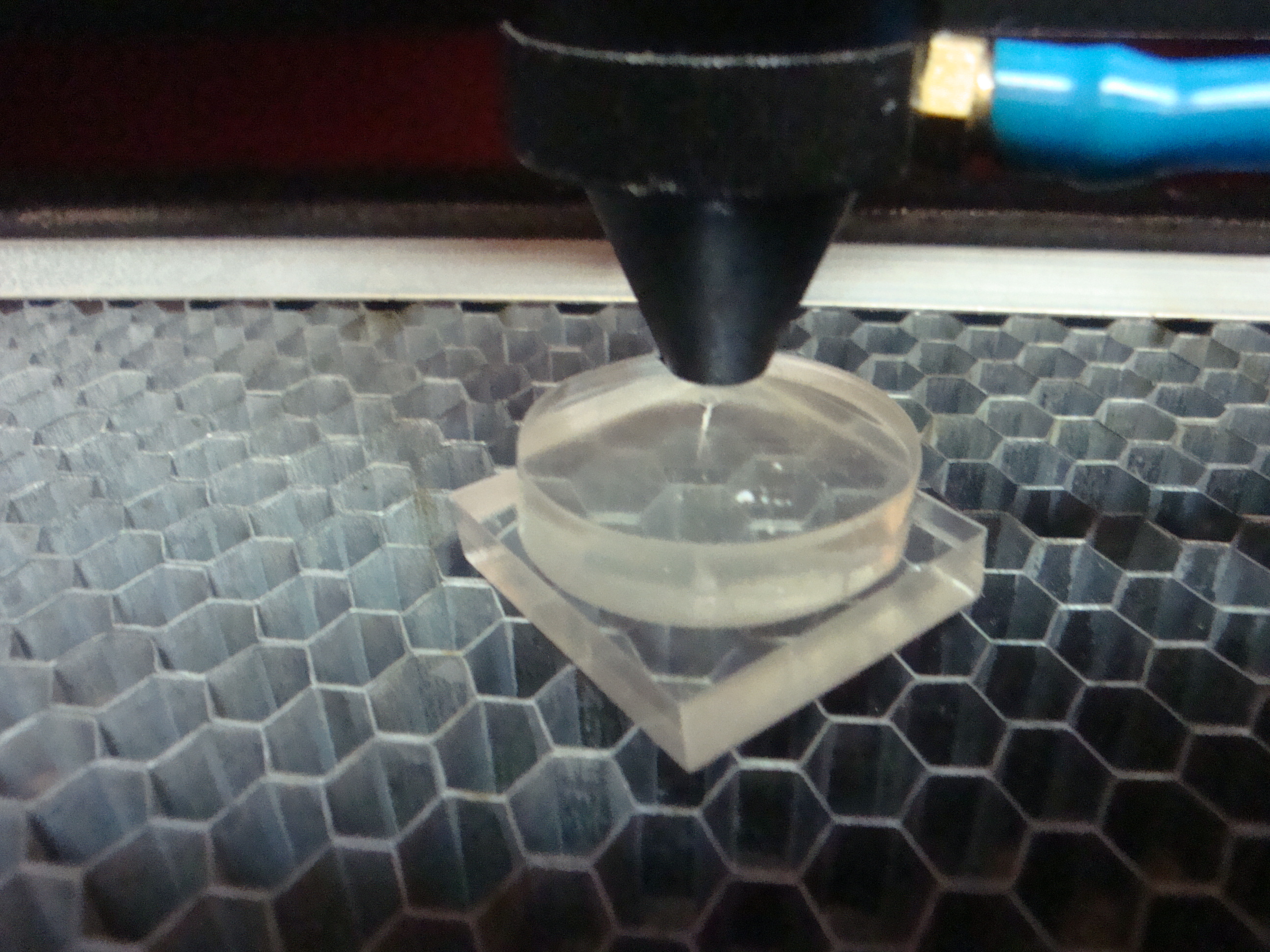

Halk 53 косой рез. Оргстекло 5-6 мм. Насквозь режет только с 3-4 захода. мощность 95%. Юстировка ни чего не даёт. Вращение линзы, тоже. Станок под уровень. Всё ролики, направляющие смазаны. Та же проблема описана Дмитрием РБ на форуме Зенона. Как устранилась неисправность, не сказано. Пробовал резать во всех частях стола.



[Servis]

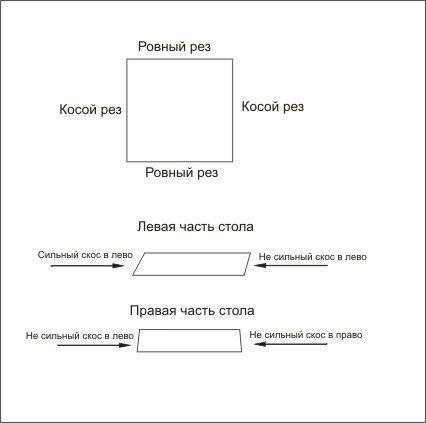

Т.е. чем правее тем разнообразнее? Две нижних фигуры это одна деталь , или две разных в различных частях (правая и левая части) стола?



[Rotor]

Это одна деталь.



[halkru]

Эта, скошенный край, проблема - не перпендикулярность лазерного луча, отраженного от 3го зеркала рабочему столу, регулируется режущей головкой.. Это можно заметить прокатив по столу вырезанный толстостенный круг (4-6 мм) - он будет качаться из стороны в сторону. Так-же возможна потеря мощности, в случае касания лучем стенок выходного сопла (как правило оно со временем работы нагревается).



[halkru]

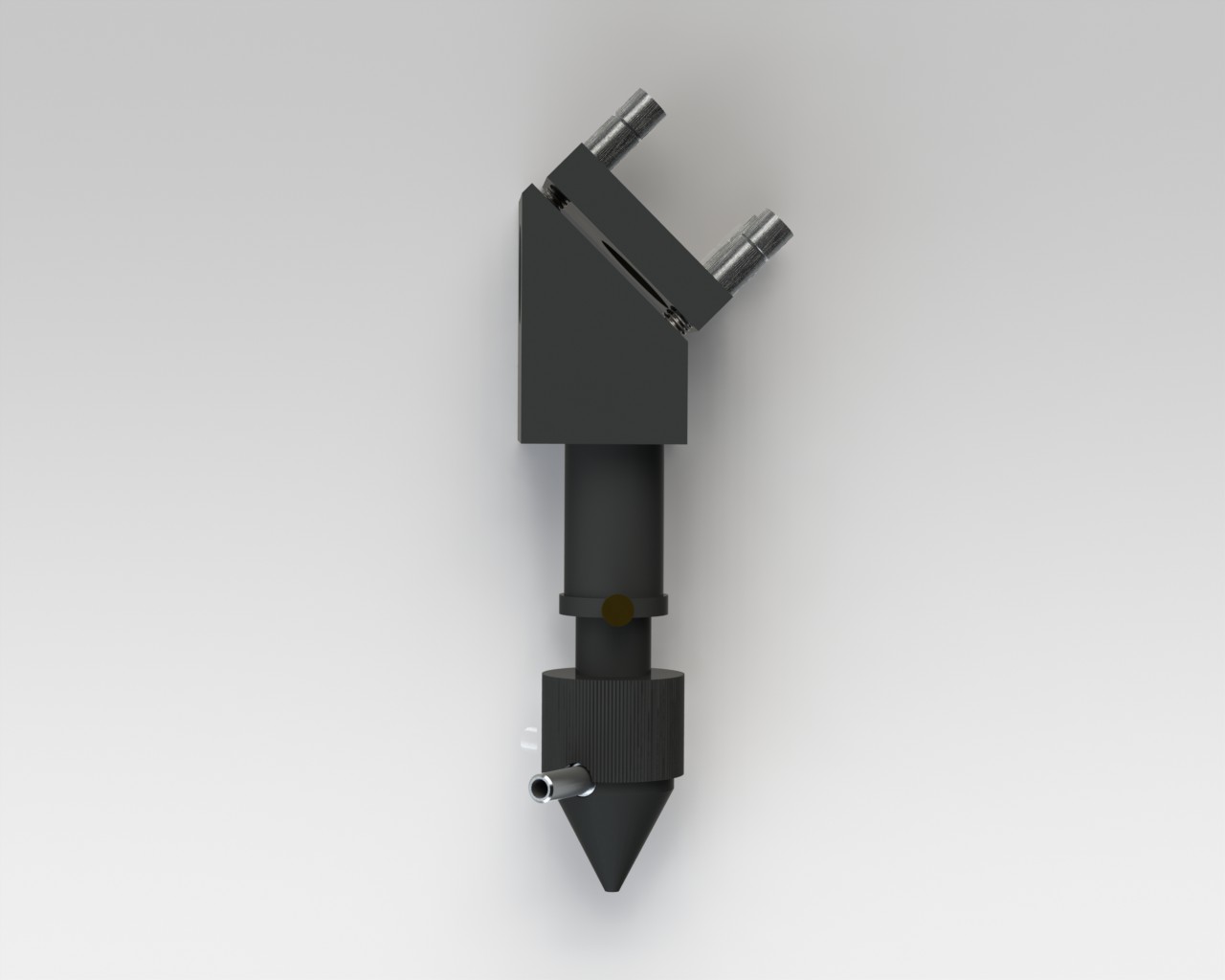

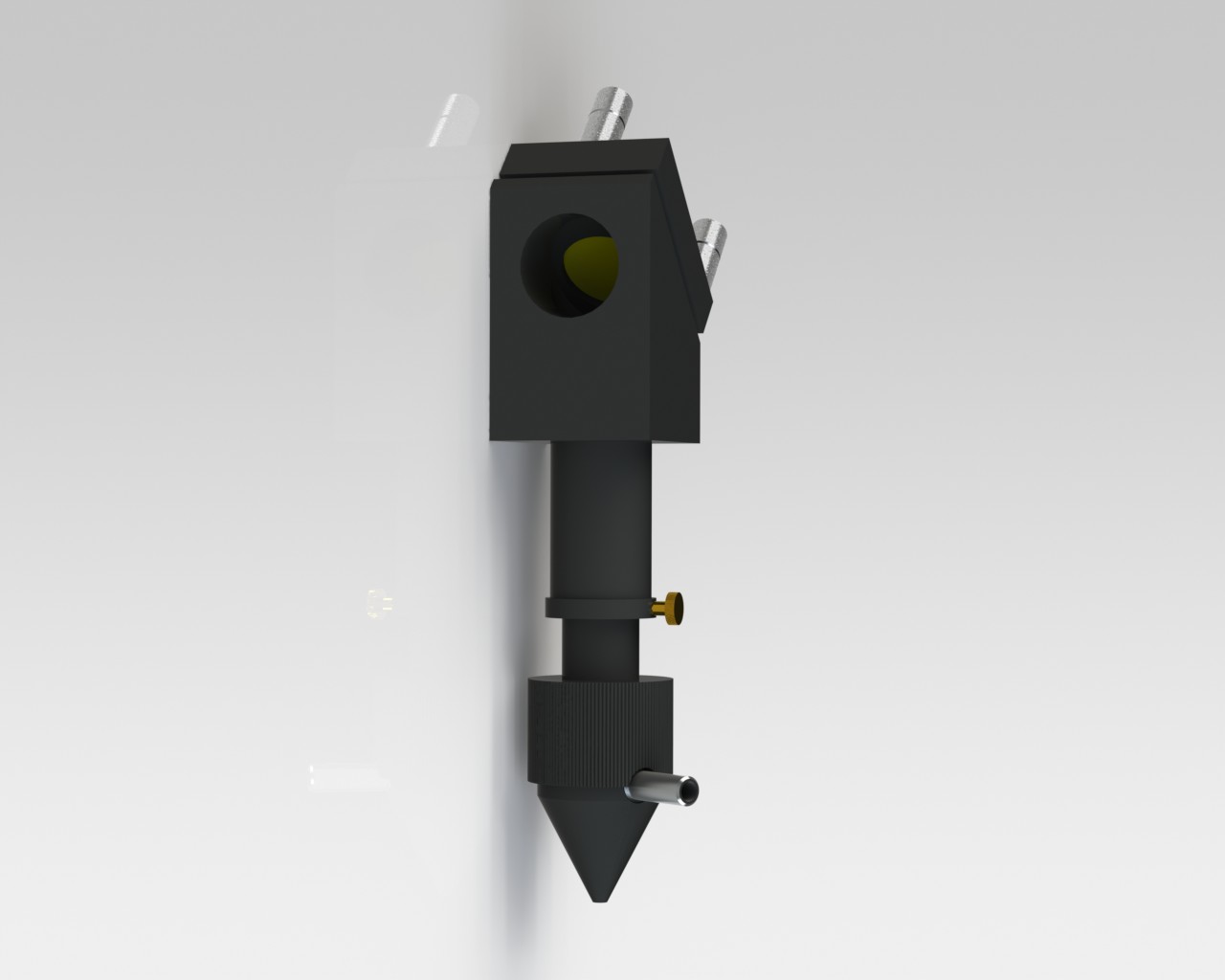

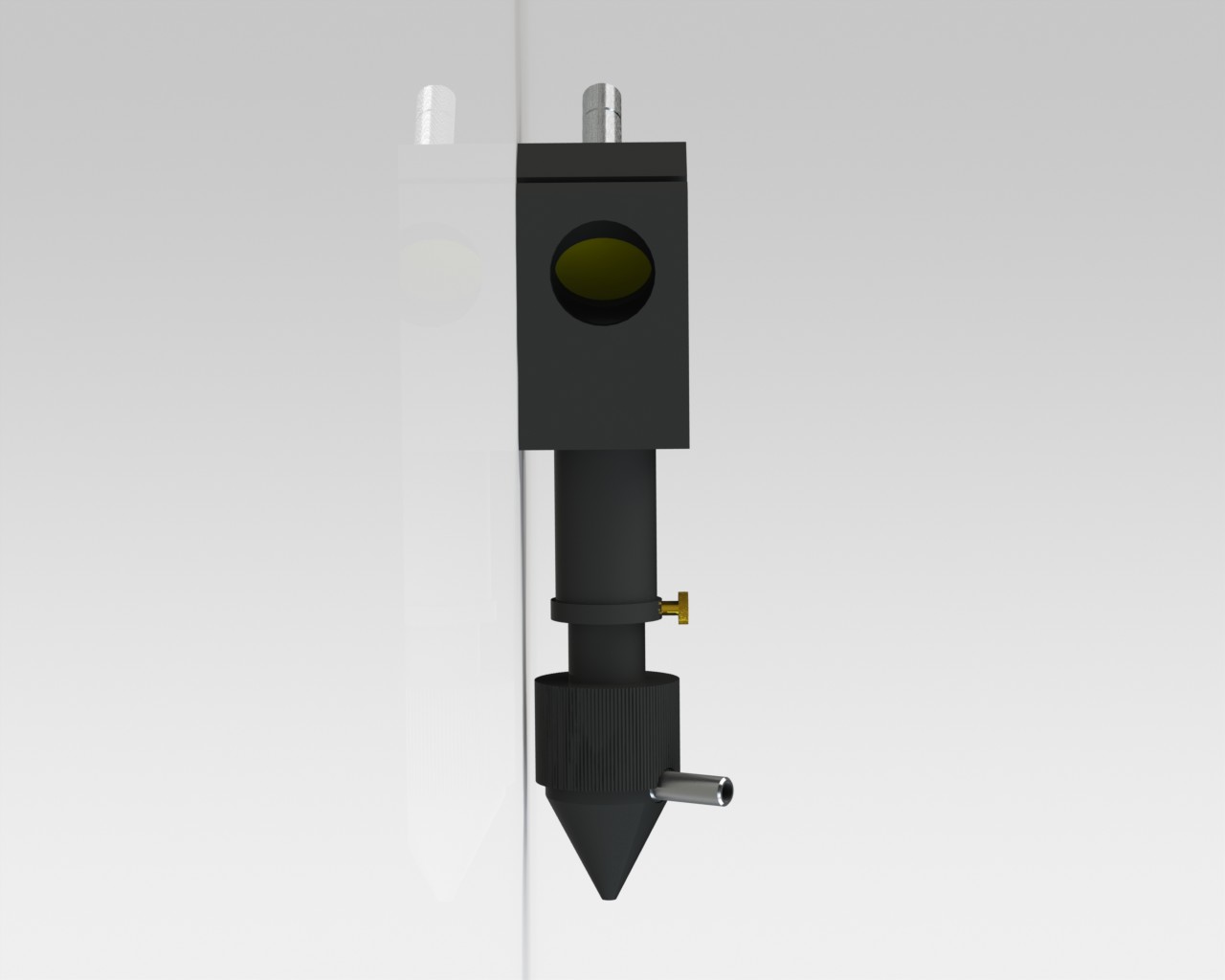

Компоненты головки



[halkru]

Регулировочными винтами на креплении 3го зеркала необходимо добиться:
1. Прохождение луча через центр сопла
2. Его перпендикулярность рабочему столу



[halkru]

Один из способов юстировки - использование подъемного стола.
Скрутите нижнюю часть головки (в которой находится линза), поднесите мишень к держателю (верхней части головки), "стрельните", убедитесь, что луч проходит через центр держателя.
Далее, поднимите рабочий стол вверх, расположите мишень под держателем, "стрельните", опустите стол вниз, стрельните. Регулировочными винтами (одновременно затягивая один и ослабляя другие в целях не смещения центра плоскости зеркала) добейтесь совпадения пятна на мишени в обоих случаях.



[Rotor]

Открутил сопло, регулировочными винтами 3 зеркала, погонял луч от края до края. угол скоса меняется, но до идеального очень далеко. Переворачивал линзу, не помогает. Убирал линзу, ставил картон. Луч бьёт строго в центр.



[Rotor]

Может ли быть проблема в фокусирующей линзе? Подскажите пожалуйста. Надо принимать решение, что дальше делать со станком.



[Servis]

Фокус рабочее поле 500*300 портрет 450*550 ))))

Можем узнать какие размеры первых 2-х плит? вы обходитесь без демонтажа элементов стола? или все таки ручная протяжка с продолжением задания?

?



[Roman]

Можем узнать какие размеры первых 2-х плит? вы обходитесь без демонтажа элементов стола? или все таки ручная протяжка с продолжением задания?

Размер камня 1000*500, бабушка сделана с протяжкой(стыковка картинки), под такой размер плит демонтаж стола не нужен. с демонтажом максимум входит 660



[Rotor]
