Вопросы по Halk 53

десс

Новый пользователь
кто подскажет-почему при резки фанеры в некоторых местах не прорезает полностью? т.е. линия среза переодически чередуется с недорезом. глубиной буквально в 0.3-0.5 мм. скорость на фанеру 8 мм ставим 4 мм/с и мощьность 70-80%.


Александр

Участник
кто подскажет-почему при резки фанеры в некоторых местах не прорезает полностью? т.е. линия среза переодически чередуется с недорезом. глубиной буквально в 0.3-0.5 мм. скорость на фанеру 8 мм ставим 4 мм/с и мощьность 70-80%.
В слоях фанеры попадаются сучки или мусор, их плотность прилично выше - отсюда и непрорез. Хотя , если юстировка плохая и луч в какой-нибудь зоне касается деталей или корпуса - будет непрорез, в данном случае обширный с плавным заходом и выходом, а при сучке или каких-то включениях -короткий, с четким началом и таким же завершением.


Rotor

Участник
Та же беда с фанерой, я только тройку режу, она ещё и кривая и мусора между слоями...


Rotor

Участник
Станок стал резать хуже, решил проверить юстировку. Раньше с трубы выходил маленький пучок 2-3мм, теперь он стал буквой "О" примерно 5мм. Чистил линзу в трубе, без результата.


Александр

Участник
Работаю в основном с фанерой, часто приходилось чистить 3-е стекло от нагара. Купил трубку от омывателя ВАЗ в комплекте с тройниками (40 руб), просверлил отверстие в лазерной головке-там, где 3-е зеркало, только выше зеркала ,разрезал трубку подачи воздуха на обдув и через тройник кинул трубку в это отверстие.Т.е. воздух подается над линзой и выходит через отверстие для луча и немного вдоль зеркала,и в результате дым внутрь головки не попадает, зеркало охлаждается и линза вместе с зеркалом остаются чистыми. Проверяю в основном для профилактики, нагара нет. только мусор может попасть с воздухом, но я поставил фильтр - пластиковая полторашка с чулком на всасе насоса и мусора практически нет.
Дарю опыт безвозмездно , думаю поможет всем


Александр

Участник

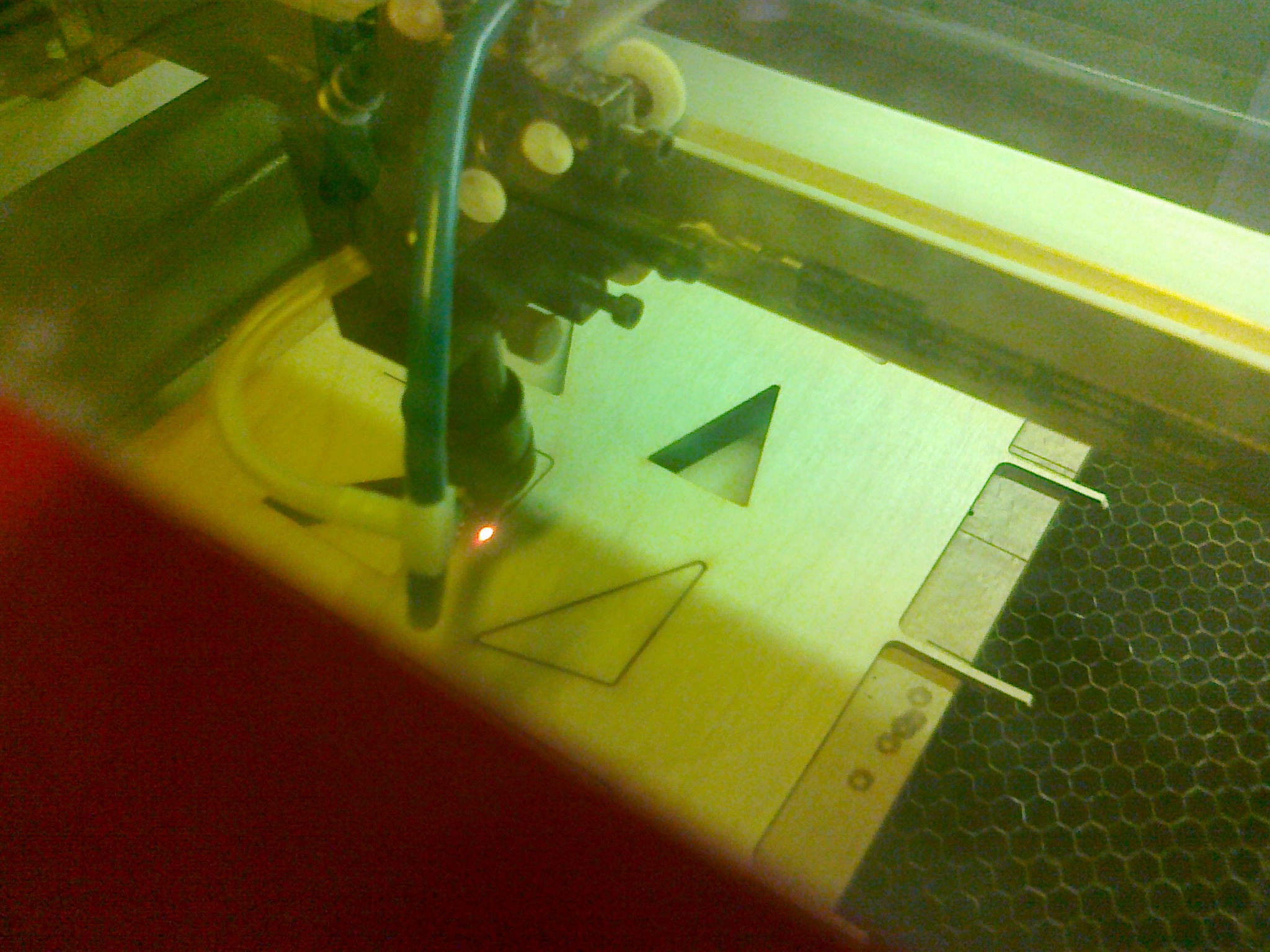

Вот фото обдува


Вложения

  • 02032012238.jpg
    662 KB · Просмотры: 677

Александр

Участник
Та же беда с фанерой, я только тройку режу, она ещё и кривая и мусора между слоями...
В шлифованной фанере дефектов на порядок меньше, перед работой заранее режу весь лист на заготовки и они лежат под грузом недельки 2 минимум, а то и больше.


Nikolaevsk

Активный участник
потому что фанера материал неоднородный, а у лазера задается не глубина реза а мощность и скорость, которые являются постоянными. И при непостоянной плотности материала получается разная глубина
Добавьте мощности или снизте скорость, чтобы прорезало самое трудное место.


десс

Новый пользователь
кстати, на счет лазерного луча с трубы-тоже буквой "О". этого так быть не должно? зеркала выставляли недавно, конечный луч(на деталь) бьет с небольшим отклонением, видно по скошенному срезу.


десс

Новый пользователь
потому что фанера материал неоднородный, а у лазера задается не глубина реза а мощность и скорость, которые являются постоянными. И при непостоянной плотности материала получается разная глубина
Добавьте мощности или снизте скорость, чтобы прорезало самое трудное место.
пробовали ставить от 2-х до 5 мм/с при мощьности от 70 до 90. результат один и тот же. второй проход так же не прорезает остатки(не снимая детали прогоняли)


Rotor

Участник
Таже беда, что и у десс. Стал хуже резать фанеру, изменине мощности и скорости ни к чему не привели, второй проход тоже. Вот и решил проверить юстировку. Сразу с трубы выходит "О" Элипсом, на 3-е зеркало уже "С". А тут ещё и праздники и заказы есть!


Roman

Участник
кто подскажет-почему при резки фанеры в некоторых местах не прорезает полностью? т.е. линия среза переодически чередуется с недорезом. глубиной буквально в 0.3-0.5 мм. скорость на фанеру 8 мм ставим 4 мм/с и мощьность 70-80%.
юстировка!!!! ИЛИ ФАНЕРА - ПОПРОБУЙТЕ ДРУГУЮ ФАНЕРУ


Roman

Участник
А ВООБЩЕ ИЩИТЕ ТОЛСТЫЙ ШПОН КАК ЯЩИКИ ИЗ ПОД ФРУКТОВ ДЕЛАЮТ - ТАМ ТОЖЕ ТРОЙКА ИЛИ 4-КА ТОЛЬКО ТАМ ЦЕЛЬНОЕ ДЕРЕВО А НЕ ХРЕНЬ КЛЕЕНАЯ РЕЖЕТ ТОКА В ПУТЬ)))) НА НЕБОЛЬШИЕ ДЕТАЛЬКИ - ТЫРИМ ЯЩИКИ НА РЫНКЕ ))))


Rotor

Участник
C ящиками тема проверенная, материал отличный, но когда надо нарезать тысячу деталей 10х10 см. ящиков не напасёшься.


десс

Новый пользователь
Буква "О" - это можно понять как элиптичность луча?
при юстировке на бумаге сжигает сначала окружность, а потом центр этой окружности. будто в центре окружности луч лазера отсутствует.
по поводу ящиков-надо попробовать))


sandro

Участник
кто подскажет-почему при резки фанеры в некоторых местах не прорезает полностью? т.е. линия среза переодически чередуется с недорезом. глубиной буквально в 0.3-0.5 мм. скорость на фанеру 8 мм ставим 4 мм/с и мощьность 70-80%.
возможно плотность фанеры разная, гдето более сырые места, гдето волокна плотнее лежат. Выход: чуть медленее скорость резки сделать, например 3 мм/сек


Rotor

Участник
Кто подскажет, почему из трубки выходит луч в форме буквы "О"? С чем это может быть связано?


Rotor

Участник
Кто подскажет, почему из трубки выходит луч в форме буквы "О"? С чем это может быть связано?


Александр

Участник
На первом и втором зеркале будет О, т.к. зеркала под углом, а на третьем зеркале д.б. круг. правда он больше похож на бублик, но это было сначала-видимо так устроен излучатель.
