Чудная программа ezcad2,0 и устройство вращения

[halkru]

Китайцы, на поворотки, ставят стандартные патроны для настольных токарников. Там кулачки всегда каленые

Может у Вас свой опыт. Из своего (поставлен не один десяток повороток) - это не так. Не замечал за Китайцами излишеств, если вполне устраивает такое качество (нет нагрузок), зачем ставить калёные.



[TommyGun]

Я просто в свою поворотку с 80 патроном зажимаю ось ювелирного патрона, если нужно мелкие вещи гравить



[shatrovmax]

это не так

Вы их все сверлили?
Дело в том, что это не излишество, а максимальная унификация. Кулачки после каления или цементации шлифуются и, с учетом ,что их делаются десятки миллионов, никто не будет менять камни на шлифмашине и делать, пусть и несколько сотен тысяч не каленых т.к. на общем объеме производства это даст больше убытков чем прибыли...



[halkru]

Вы их все сверлили?

Почему спрашиваете по 2а раза? тем более ответ был ..
Может так понятней будет

сверления кулачка

• halkru
• 20 Сен 2019

Кулачки после каления или цементации шлифуются

Хорошо, скажем так, на поставляемых нами устройствах вращения кулачки можно просто просверлить.



[Fredi1903]

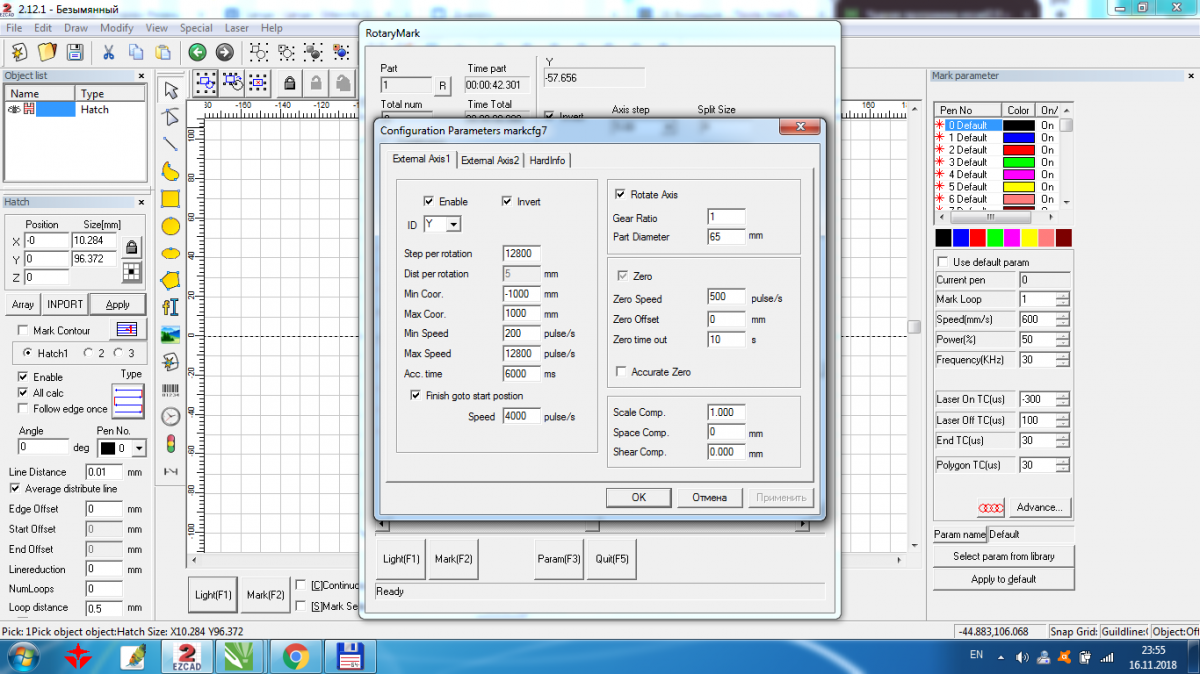

Кто объяснит, почему у большинства Step per ratation стоит у кого то 6800 у кого то 12800.
У меня поворотка при таких параметрах крутит изделие 10-16 полных оборотов.
Кто подскажет какие параметры поставить?
Я так понимаю от меня нужны полные данные по железу.

Теперь по факту что есть.
плата управления на чипе Альтера Циклон . Модель Fiber - M
Контроллер по шаговому двигателю StepDir V1.8 201803
По сути я взял готовое решение вот точно такое же

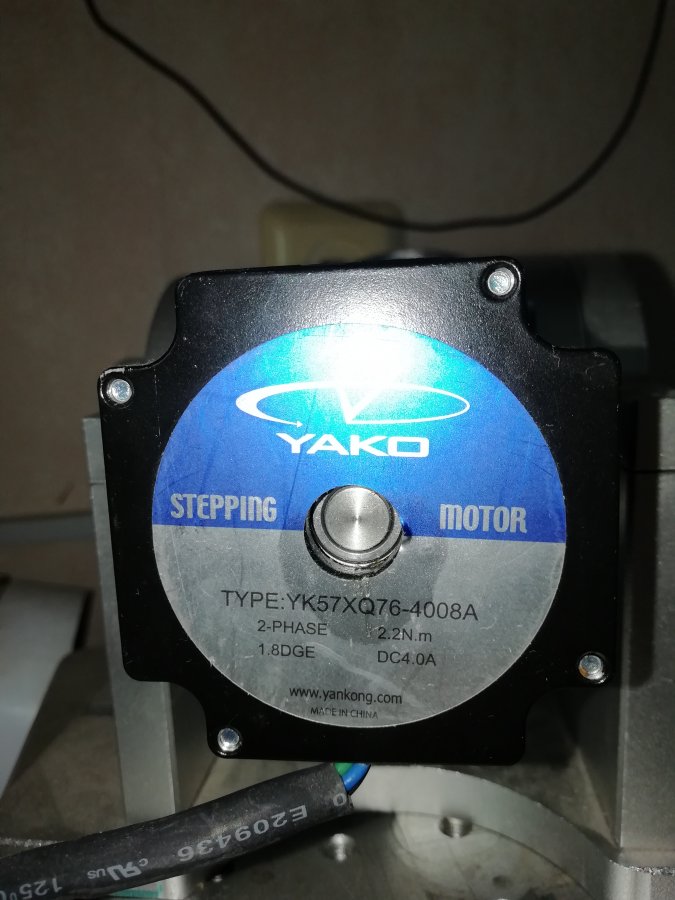

Сам шаговый точно такой же как на сайте. smuvit steper motor 23HS76440JA08-01 - по моему как то так.



[Mol_s_off]

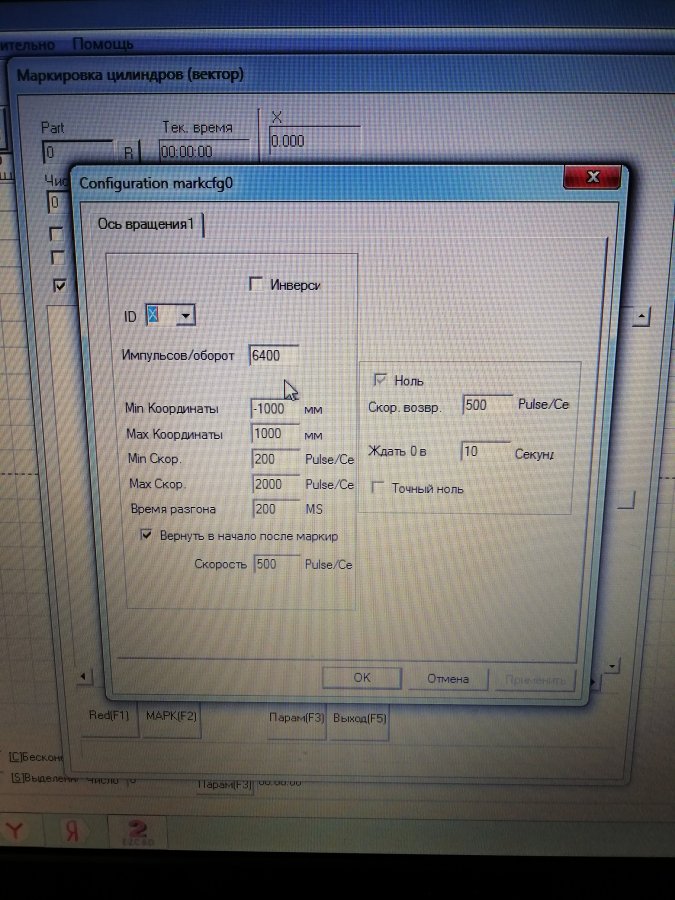

Надо изменить коэффициент передачи. По умолчанию у вас на скрине 1. У меня 0,27.



[MaxiMarker]

Надо изменить коэффициент передачи.

Ответ достойный как спрашивающего (которому не досуг найти в сети простейшие объяснения что такое протокол управления step/dir и как управляется шаговый двигатель), так и дающего такие дебильные советы (который не понимает для чего нужно указывать в настройках коэффециент редукции и пытается гвоздь забить тем, что под рукой, а не молотком). Красавцы оба.



[Mol_s_off]

А для чего нужен форум? Человек спросил, дай достойный ответ, а не оскорбляй!!!



[halkru]

Кто подскажет какие параметры поставить?

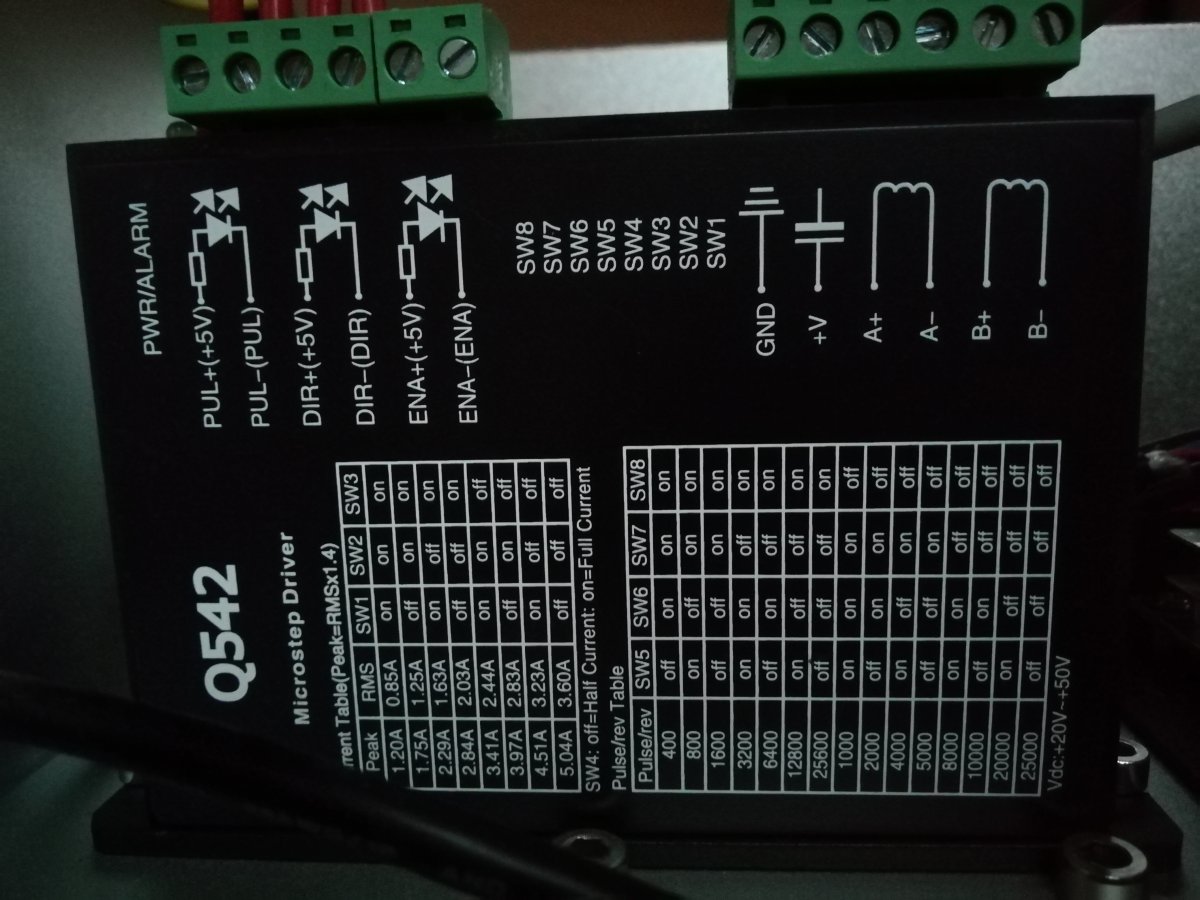

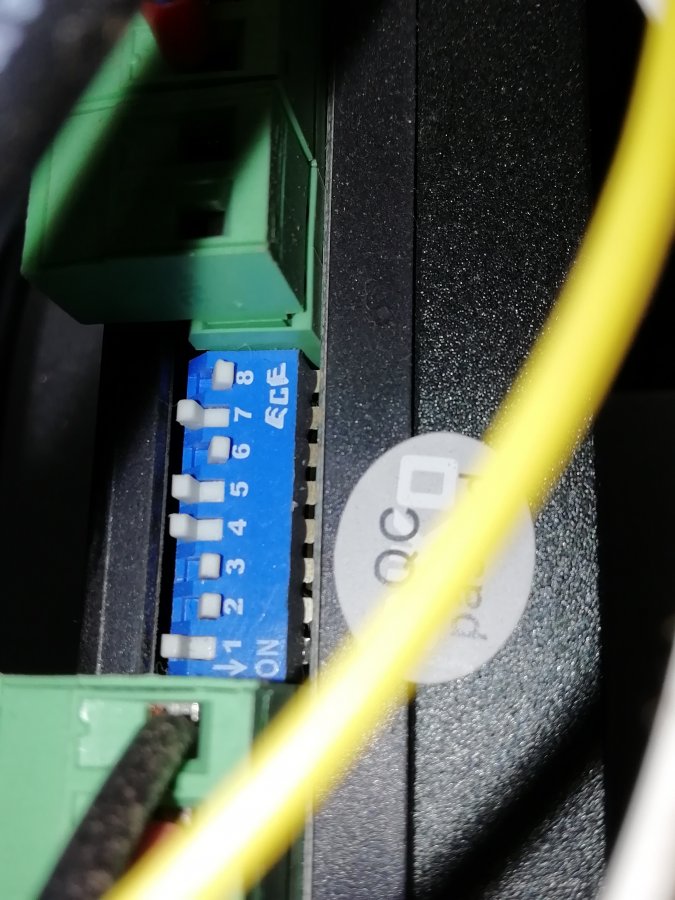

Посмотрите на драйвере какой микрошаг выставлен, таким и пользуйтесь в программе. Эта поворотка с прямым приводом, коэф. передачи - 1.



[LonliLokli]

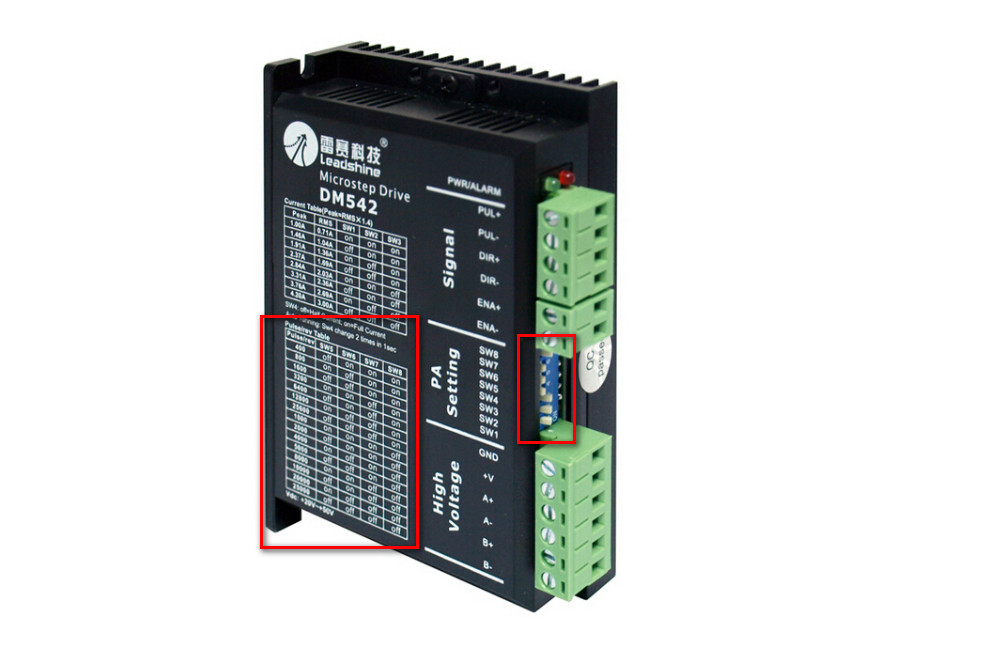

Чтобы предотвратить следующие вопросы: смотреть значения нужно здесь



[Fredi1903]

Спасибо всем!!!!!!



[V_lad]

SOS!
Не пойму, что нажал, все перепробовал. Раньше гравировал векторный рисунок от начала до конца постепенно, строка за строкой
Теперь скачет, гравирует кусками. Вроде кто-то уже задавал такой вопрос, не могу найти



[halkru]

Теперь скачет, гравирует кусками

Это попробуйте.



[Fredi1903]

Таже беда с векторами на цилиндрах.
Я просто забил уже на гравировку векторов. гравирует именно секторами, из за чего происходят смещение
Сплошяком строка за строкой идти никак не хочет.

Хотя в самом начале все шло хорошо
Я уже ставил галочки и убирал их, и что только не делал.

Что не так с параметрами, кто скажет?



[Fredi1903]

может что в настройках не так???
Галочки уже ставил и снимал и так и этак и с бобном ходил))))



[LonliLokli]

может что в настройках не так???
Галочки уже ставил и снимал и так и этак и с бобном ходил))))

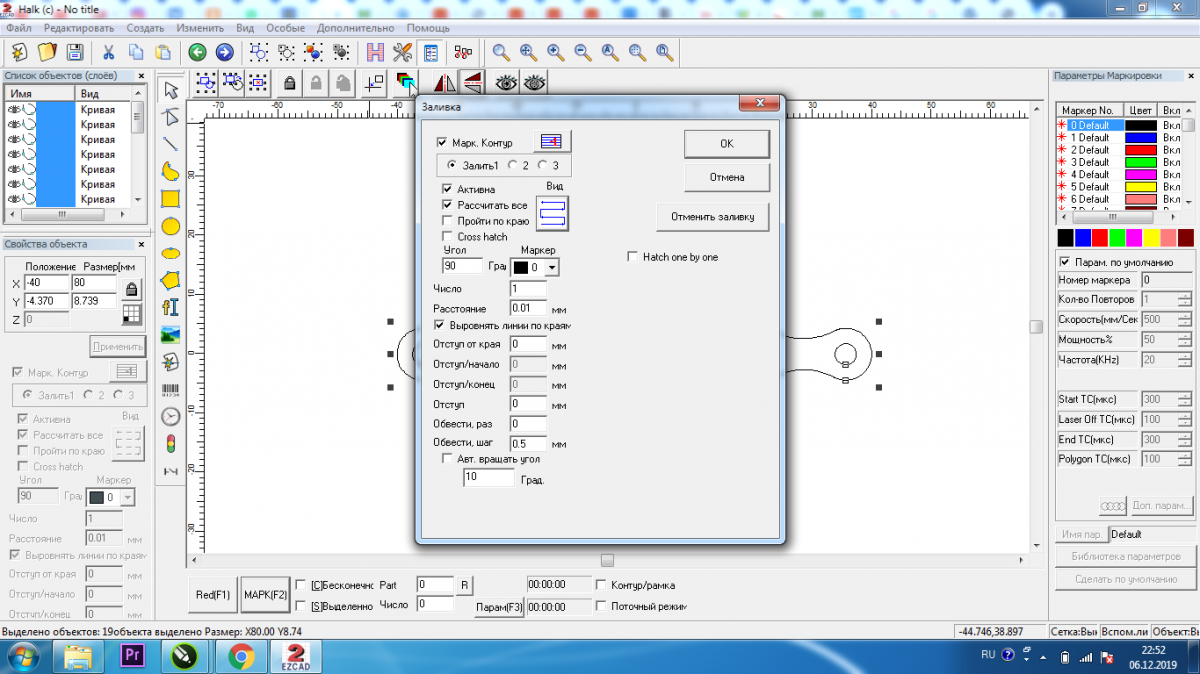

Попробуйте поставить галочку в поле "Разб.равн.Все", и в поле "Разбить мм" выставить такое же значение, как и в поле штриховки, т.е. в Вашем случае 0.01мм

и штриховку лучше без контура, не знаю как у других, а у меня контур при вращении может наноситься некорректно.



[Fredi1903]

спасибо большое!!!
Проверю сразу отпишусь!!!

Попробуйте поставить галочку в поле "Разб.равн.Все", и в поле "Разбить мм" выставить такое же значение, как и в поле штриховки, т.е. в Вашем случае 0.01мм

и штриховку лучше без контура, не знаю как у других, а у меня контур при вращении может наноситься некорректно.
Посмотреть вложение 11059



[ilyas1810]

Удивительно сколько времени люди готовы потратить на собственные решения. Сверлить каленый металл с заданной точностью далее нарезание резьбы и т.д. Все это ведь не бесплатно обойдется. Токарь/фрезеровщик попросит за работу деньги и свое время надо прибавить.
Некоторое время назад так же озадачился данной проблематикой (4я ось). Проблему решил следующим образом:
приобрел патрон sherline
Посмотреть вложение 10744
так же приобрел сменные губки к нему (нейлоновые)

В итоге вот что получилось, работает изумительно

здравствуйте, капаюсь на али, подскажите название, как найти?



[ilyas1810]



[ilyas1810]

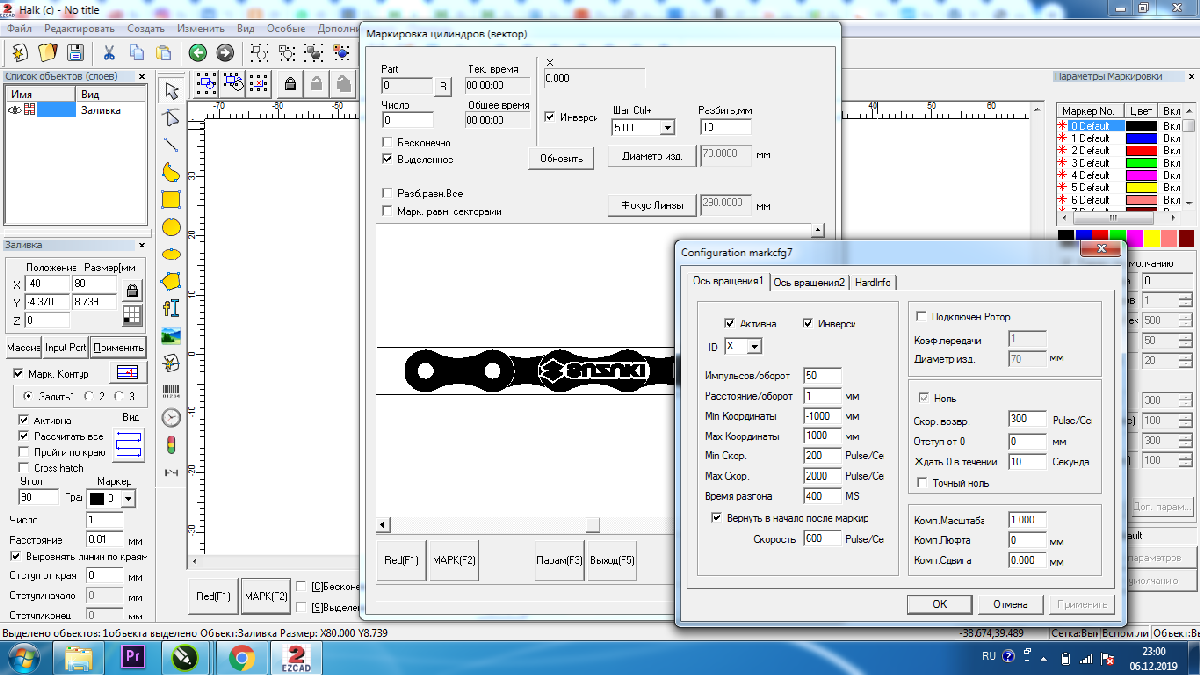

Доброго дня, можете ли проверить, правильно настроено? и можно ли изменить что нибудь в лучшую сторону?
