Чудная программа ezcad2,0 и устройство вращения

[Max100]

А после подключения физически,может программно что то надо устанавливать или она автоматически как то работает?



[Valera5609]

А после подключения физически,может программно что то надо устанавливать или она автоматически как то работает?

Вы тему с 1 странички почитайте!!! много написано где и какие кнопочки в программе нажимать



[Mol_s_off]

Если обмотки(двигатель) подключили правильно, то при подаче напряжения(включении станка) поворотка нагружается(ее не провернуть)! У вас так?



[Max100]

Если обмотки(двигатель) подключили правильно, то при подаче напряжения(включении станка) поворотка нагружается(ее не провернуть)! У вас так?

Да,когда станок выключен поворотка рукой прокручивается легко,как включаю станок то тяжело рукой крутить



[iDenis]

Да,когда станок выключен поворотка рукой прокручивается легко,как включаю станок то тяжело рукой крутить

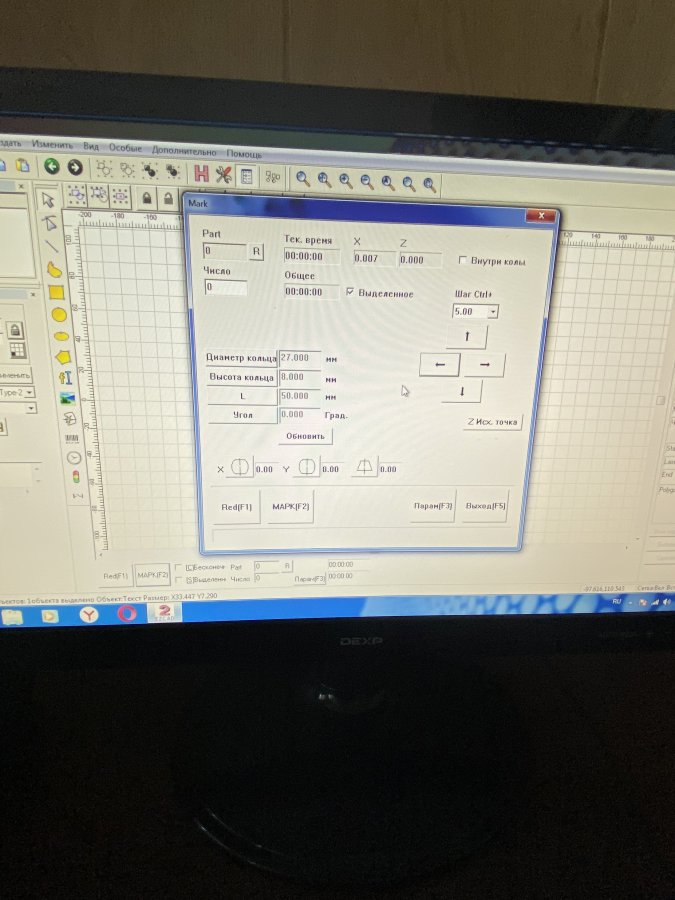

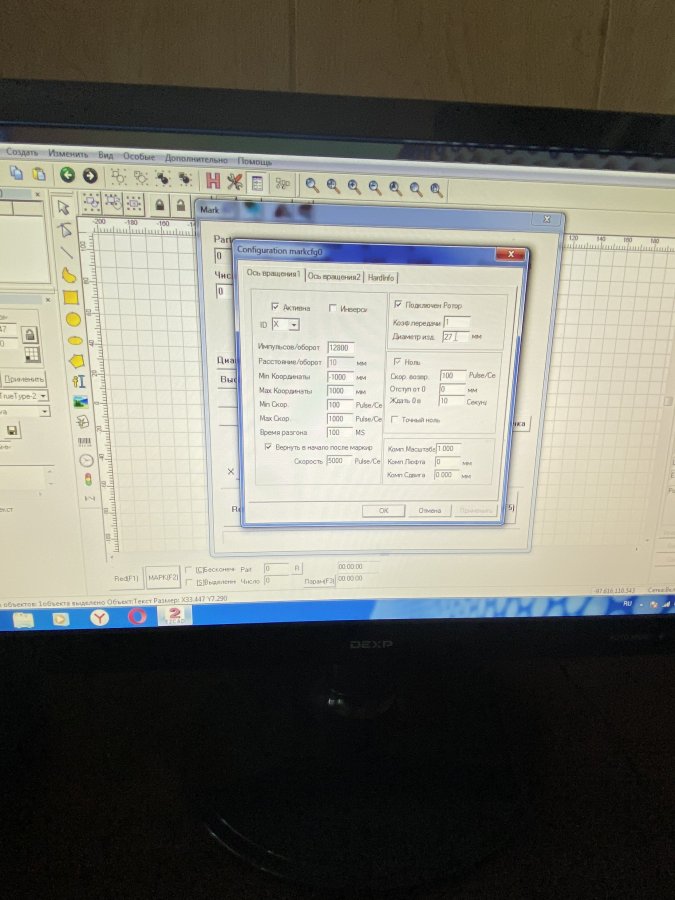

Покажите скрин настроек параметров плагина



[Max100]

Покажите скрин настроек параметров плагина



[Max100]



[Max100]



[Max100]



[MaxiMarker]

Подскажите пожалуйста,пришла поворотная с Китая,установил по инструкции(продавца)как сделать что бы закрутилась поворотка,нужно в езкад что то дополнительно устанавливать(программу)

Заставить её крутится при правильном подключении и правильных настройках в параметрах доп. оси не составляет труда. Откройте любой из 3-х плагинов для работы с устройством вращения и с помощью удержания на клавиатуре клавиши "Ctrl" и нажимания на стрелочки "вверх-вниз" (для оси X) или "вправо-влево" (для оси Y) она должна проворачиваться на заданный шаг в плагине (шаг передвижения можно выставлять разный). Так, по крайней мере, можно проверить работоспособность.
Чтобы начать гравировать с помощью вращалки, нужно понимать сам механизм гравировки с помощью устройства вращения. Понимать ваши "хотелки" программа пока не умеет (искуственного интелекта у неё нет). Программа - это робот. Какие команды вы ей дадаите - то она и исполнит.



[Max100]

Через контрл тоже не крутит



[Mol_s_off]

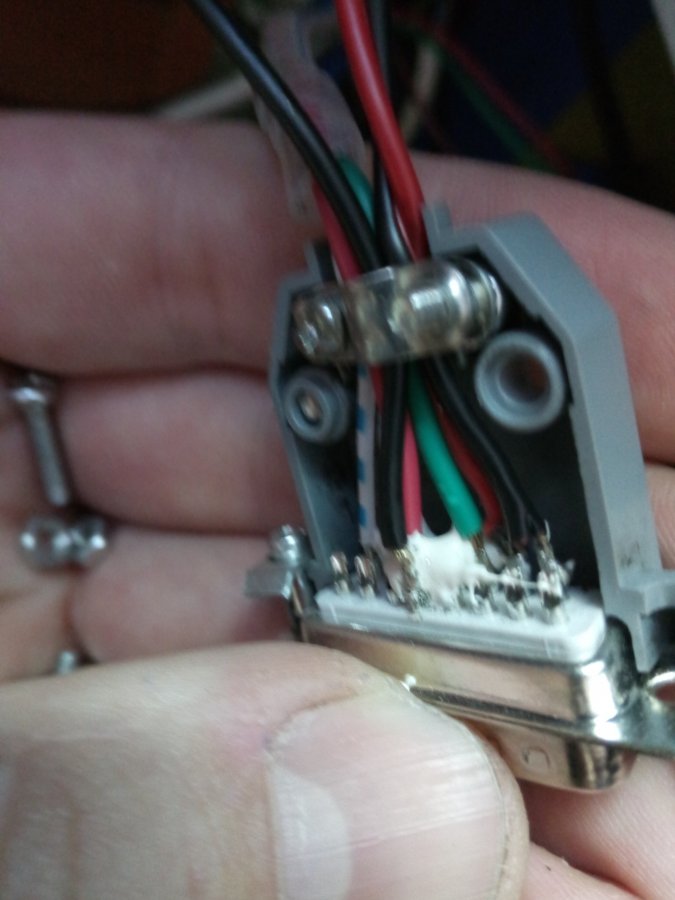

https://yadi.sk/d/Bk9TMC8RCjVVNQ Заместо 11 пина перепаяйте на 4, У меня аналогично все было!!!



[Max100]

https://yadi.sk/d/Bk9TMC8RCjVVNQ Заместо 11 пина перепаяйте на 4, У меня аналогично все было!!!



[Max100]

4 занят



[Max100]

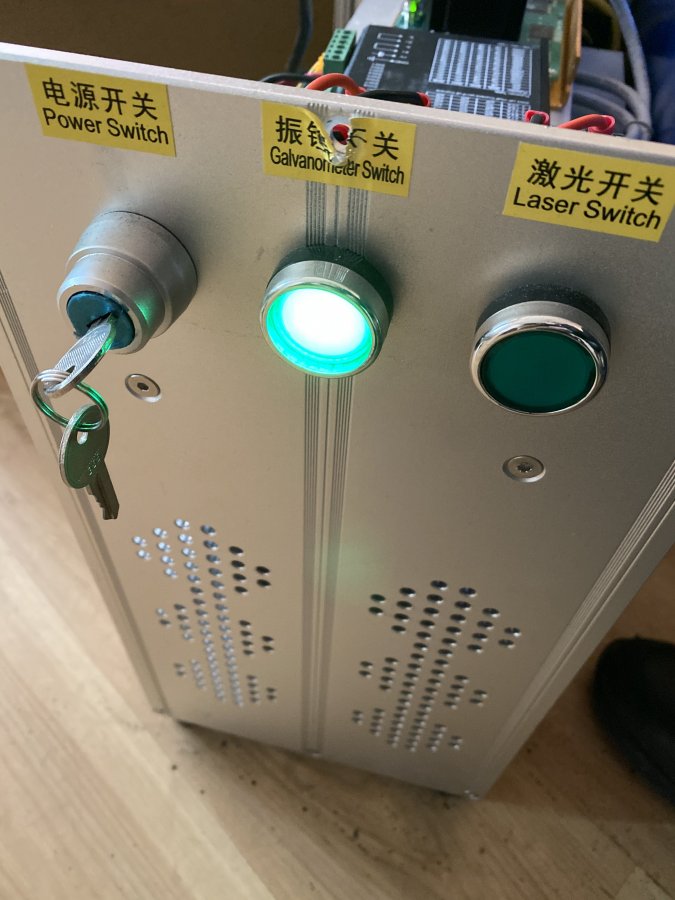

Включаю первую кнопку,поворотный от руки крутится,включаю вторую он сразу тяжело,а дальше что не так(



[Mol_s_off]

4 занят

У меня тоже! Сначала боялся, но запаял к нему!!!!!



[Mol_s_off]

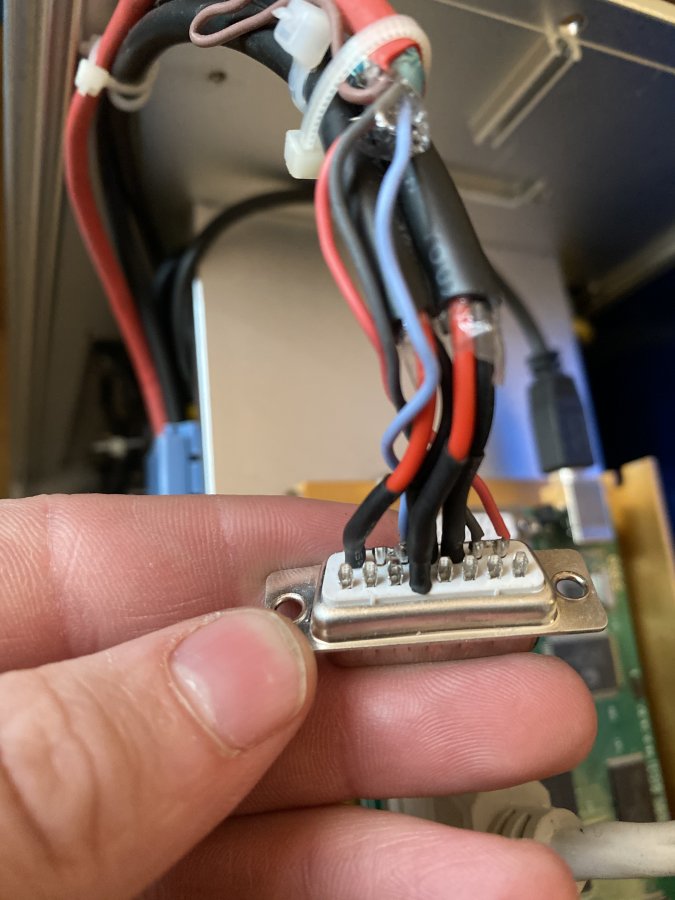

Черные провода видно 14, 15 и 4!



[halkru]

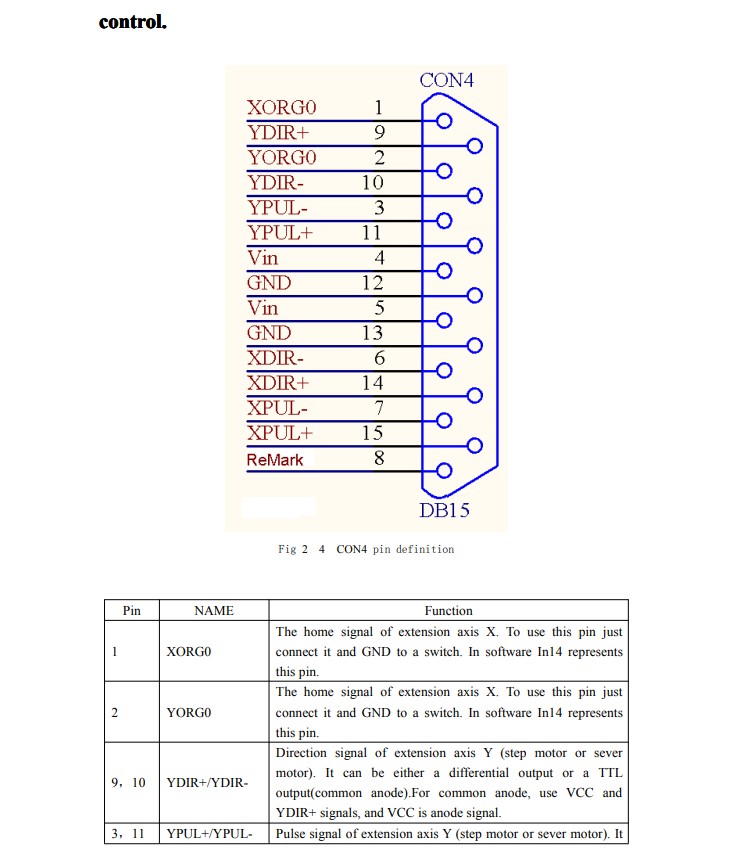

Для начала нужно определиться с версией контроллера, сигналы разведены по разному. V1 и V4



[shatrovmax]

включаю вторую он сразу тяжело

Я бы не рекомендовал крутить шаговики при включенном питании драйвера. Китайцы сильно экономят на комплектухе, в частности на защите от обратного напряжения. При вращении шаговика он начинает работать как генератор и могут быть выбросы напряжения которые убъют драйвер.



[Max100]

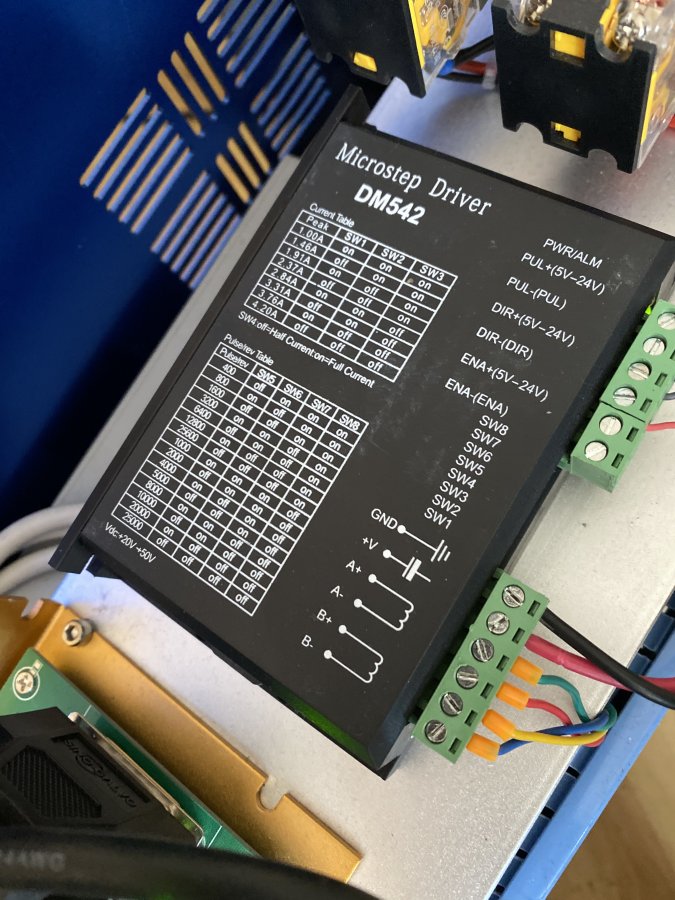

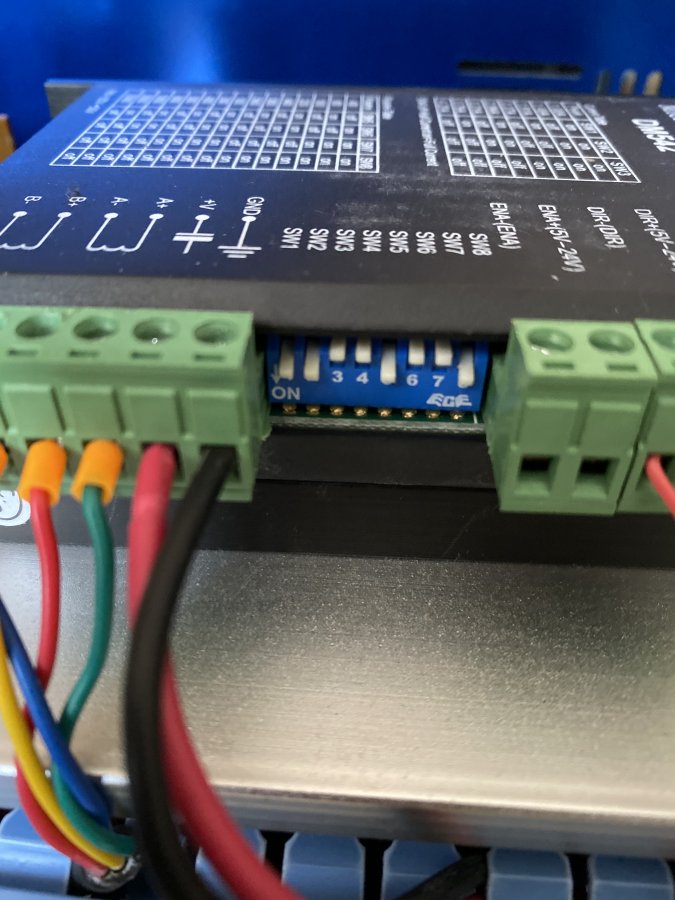

Короче все перепробовали,и провода меняли,ноль эмоций,а если этот драйвер чёрный устанавливаешь на лазер программно неустанавливается в прогу или тупо проводами и все???
