Чудная программа ezcad2,0 и устройство вращения

V_lad

Участник
Нет, дело не в патроне. Смотрю на забугорном форуме эта тема довольно широко обсуждалась и , судя по всему, кретичен параметр Импульсов на оборот


halkru

Константин
Вот, именно это я и хотел услышать, спасибо!
Не за что. Чет не задавался этим вопросом (у нас 25000), поскольку так не дробили (это не логично), но можно прикинуть 91,2х3.14/800=0.36 мм будем обязательный наплыв или разрыв при разбиении, если это не компенсируется программно, что маловероятно.


MaxiMarker

Профи
1. Можно ли увеличить значение импульсов на круг с 800 до 12800 так, чтобы чудная софтина EzCad это понимала ?

Программа EzCad будет работать с тем значением импульсов/один оборот, какое вы ей укажите в настройках доп. оси. Но, такое же значение вы должны выставить и на драйвере шагового двигателя (микро переключателями). Обычно для нормальной работы достаточно значения 3200 или 6400. Слишком большое значение тоже нет смысла ставить - не все драйверы корректно работают на очень больших значениях дробления микрошага. Особенно, если это NO NAME дешёвые драйверы.

Просто не понимаю как идет взаимодествие софтина> драйвер> мотор

Почитайте, как работает позиционирование на фрезерных станках и управление шаговыми двигателями с помощью управляющих сигналов STEP/DIR. Здесь принцип такой же.


V_lad

Участник
halkru, Maximarker

Спасибо,господа! Если сегодня время будет попробую, заодно и посмотрю что там внутри


V_lad

Участник

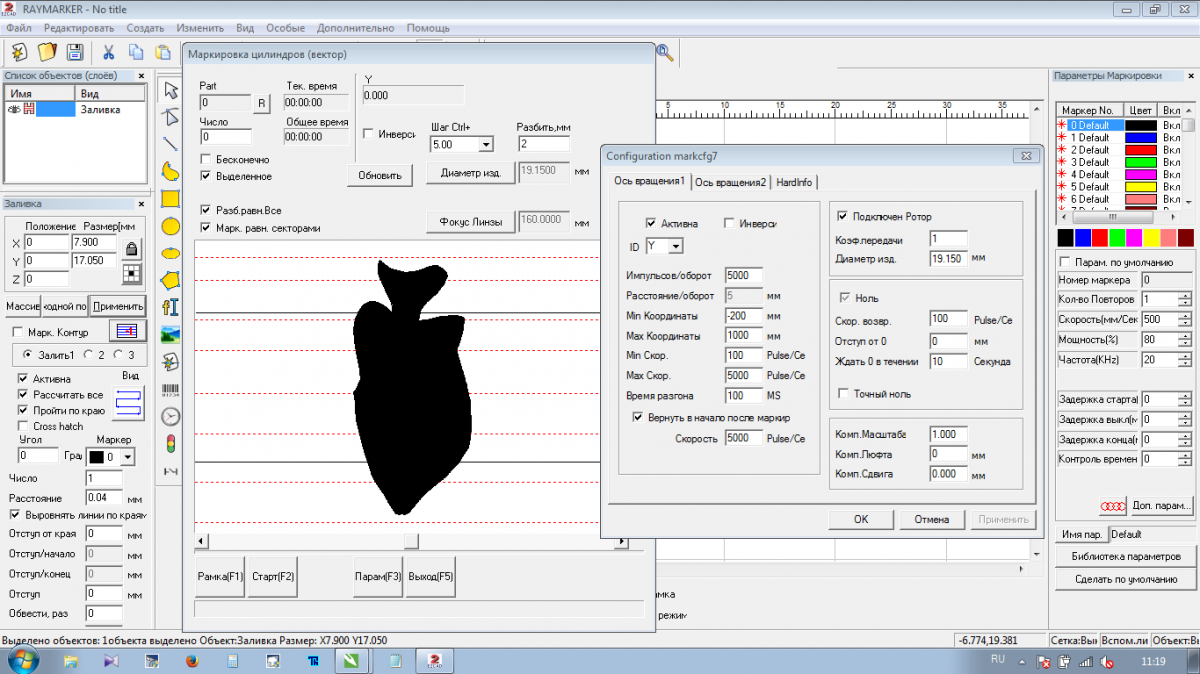

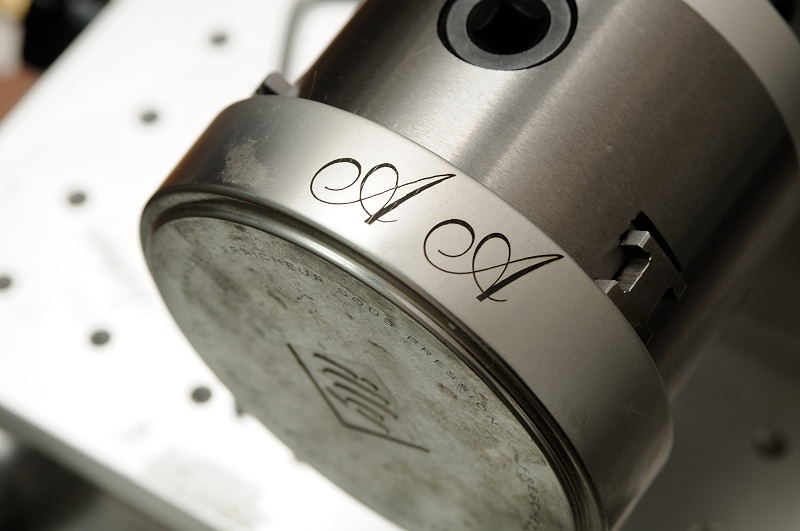

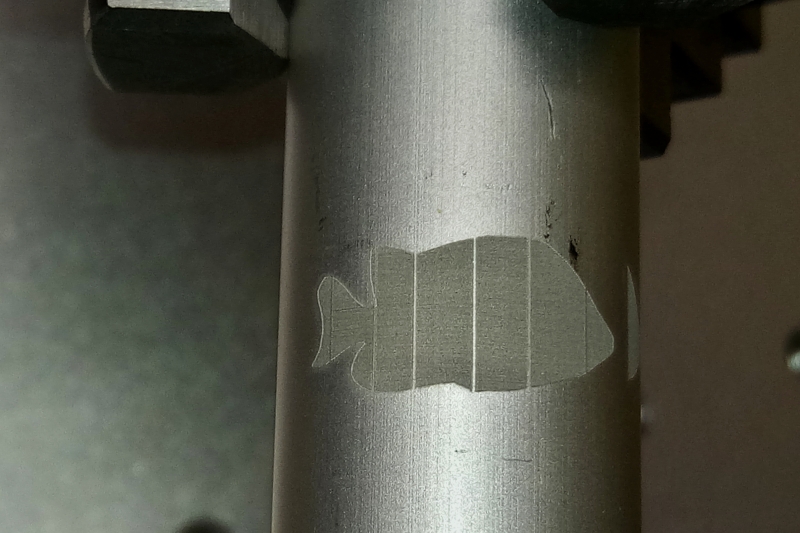

Попробовал. Драйвер позволяет выставить до 25600 имп/оборот. Результат хоть и не идеальный, но видно что двигаюсь в правильном направлении. На фото 25600 и/о, разный split. У американеца кот выложил видео и говорит, что получил идеальный результат поворот очень плавный, у меня все-таки есть дискретность.
Хочу добиться такой-же плавности, приму с благодарностью любые советы


V_lad

Участник

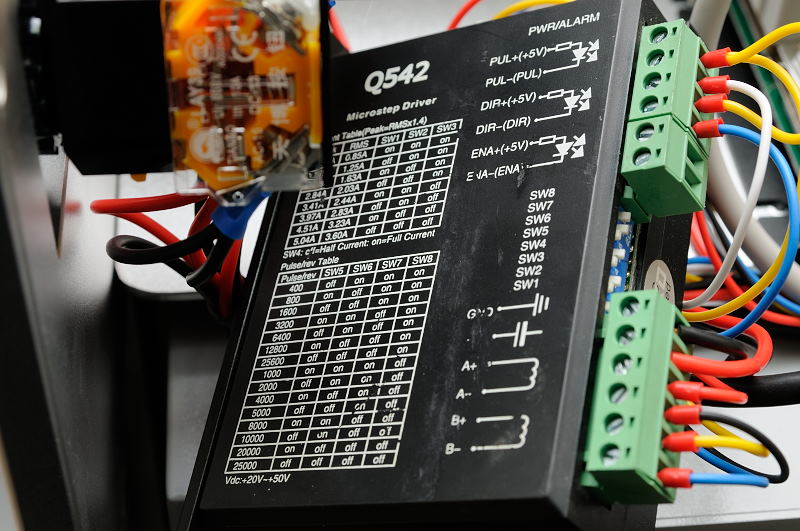

Драйвер можно выставить линеку кратную 128 можно кратную 100. Интересно есть разница?


V_lad

Участник

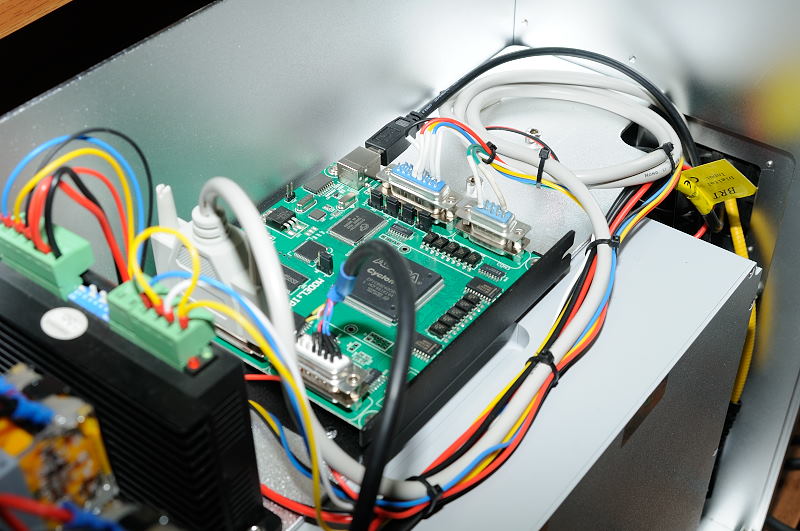

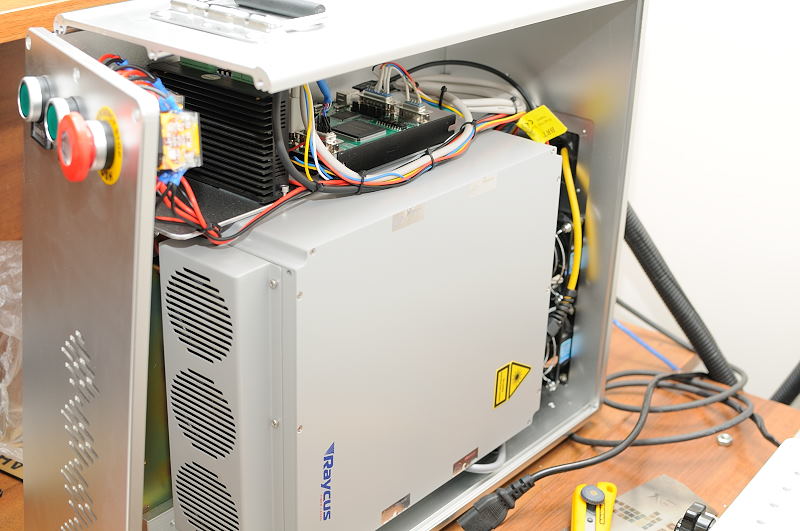

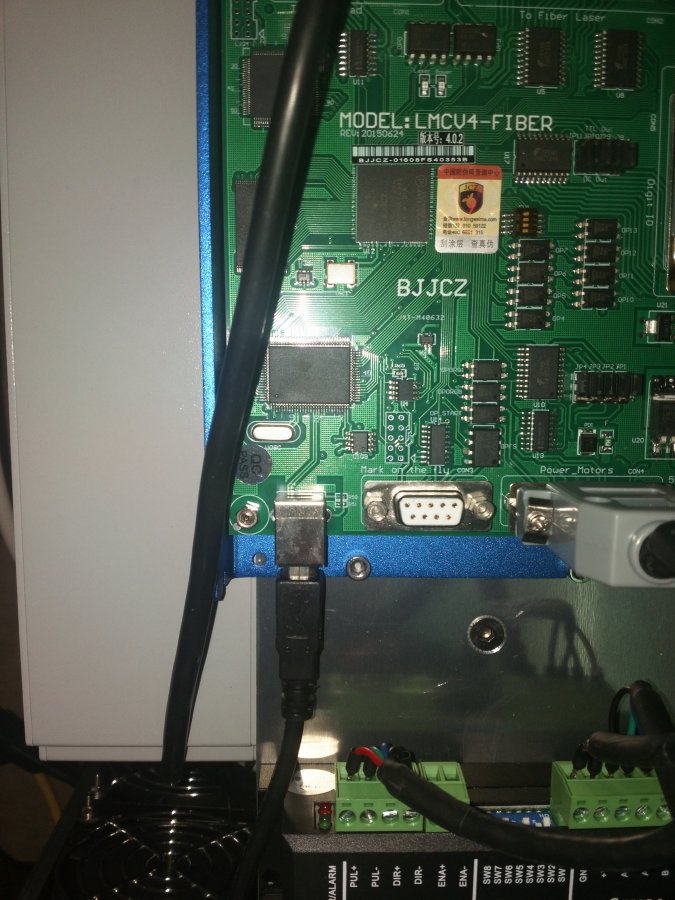

Внутренности, будут интересны комментарии знающего человека


halkru

Константин
будут интересны комментарии
При продаже, заводы делают упор на оригинальность используемых контроллеров (наличие защитной марки), как аргумент повышенной цены, это кстати и к вопросу о ценах на алибабе ..


1001pechat

Новый пользователь
Привет сторожилам. Столкнулись со следующей проблемой. Пришел вращатель увеличенного размера, дабы можно было отгравировать что-то диаметром больше 5см. При попытках гравировать на стандартных параметрах импульса он отказывается вращаться. Дергается на несколько мм и все. По итогу гравирует всю разбивку в одном месте. При уменьшении в установках цифры диаметра объекта начинает вращать более осмысленно, но не сказал бы, что так, как надо.


Valera5609

Активный участник
Здравствуйте, а вопрос в чем?

А что на форуме нет экстрасенсов ??? :lol:
У меня так же поваротка недавно получил со станком. Пока стараюсь больше читать и самостоятельно освоить и понять все!
Скорее всего что то или где то не настроено )))


LexYalt

Участник
Осваиваю RAYCUS 20вт линза f-160. С гравировкой на горизонтальных поверхностях проблем нет. Добрался до поворотной оси. Плагин "Маркировка цилиндров (текст)" работает корректно и на кружке и на ручке, и этим же плагином "инверсия" внутри кольца, то же все нормально. Проблемы начались при использовании плагина "Маркировка цилиндров (вектор)" Идут полосы по границе разбивки вектора. Вообще странный плагин. У меня стоят галочки "Разбить равн. Все" и "Марк. равн. секторами", стоит значение скажем 2мм в окошке "Разбить" Плагин на эти значения внимания не обращает. Только на красные линии разбивки, которые я сам ставлю. Такая фигня происходит с любым вектором, рисую ли я квадрат в ЕсКаде или импортирую вектор, с любой заливкой, что вдоль, что поперёк. Имеется толмуд в 142 стр "Программа EzCad Руководство пользователя" там этот плагин как-то невнятно описан. Не подскажет ли умудренная общественность на что обратить внимание.


MaxiMarker

Профи
Вообще странный плагин. У меня стоят галочки "Разбить равн. Все" и "Марк. равн. секторами", стоит значение скажем 2мм в окошке "Разбить" Плагин на эти значения внимания не обращает. Только на красные линии разбивки, которые я сам ставлю.

Это не плагин странный, а перевод у Вас такой странный на русский язык. Это и вводит Вас в заблуждение.. Какой "умный" человек умудрился перевести с английского "Mark by split line" как "Маркироваить равными секторами" ??? Где логика ? Наверное этот человек в школе плохо учился (тот, кто перевод делал) или переводил с помощью гугл переводчика.
Дословно - "Mark by Split line" переводится как "Маркировать по линиям разбивки".
У Вас эта галочка включена - вот и гравируется поэтому всё по красным линиям разбивки.

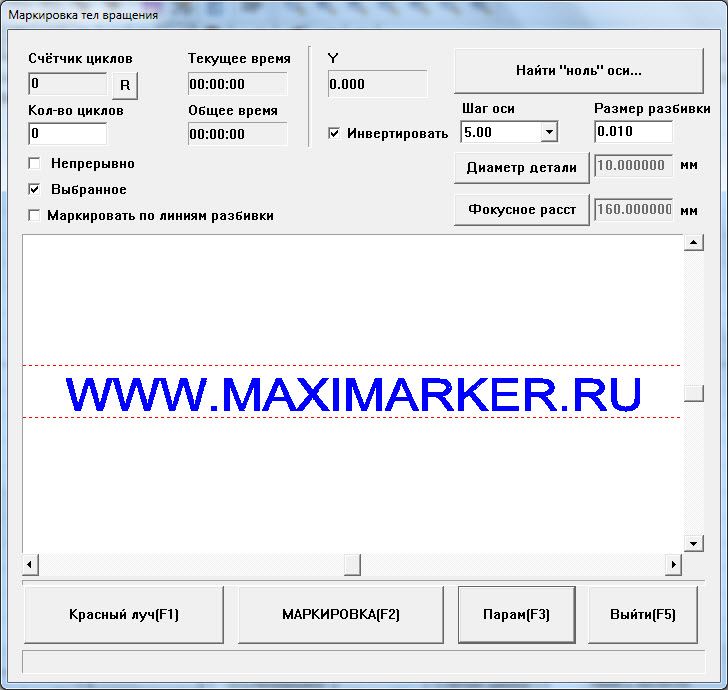

В нашей версии программы окно плагина выглядит так:

Mark vector plugin.jpg

Как можно видеть все надписи без дурацких "двусмысленных"сокращений и помещаются полностью в отведённые поля.


MaxiMarker

Профи
Лучше уж тогда на английский язык переключитесь, если у Вас такой перевод кривой...
