Общие вопросы новичков

[Ystinovmm]

Всем привет, подскажите пожалуйста для чего нужны эти 2 точки?За что они отвечают, и нужно их как то настраивать?
На форуме поискал ничего не нашел, в интернете тоже..



[halkru]

подскажите пожалуйста для чего нужны эти 2 точки?

При их совмещении получается фокусное расстояние.



[Ystinovmm]

При их совмещении получается фокусное расстояние.

Спасибо



[AlexG]

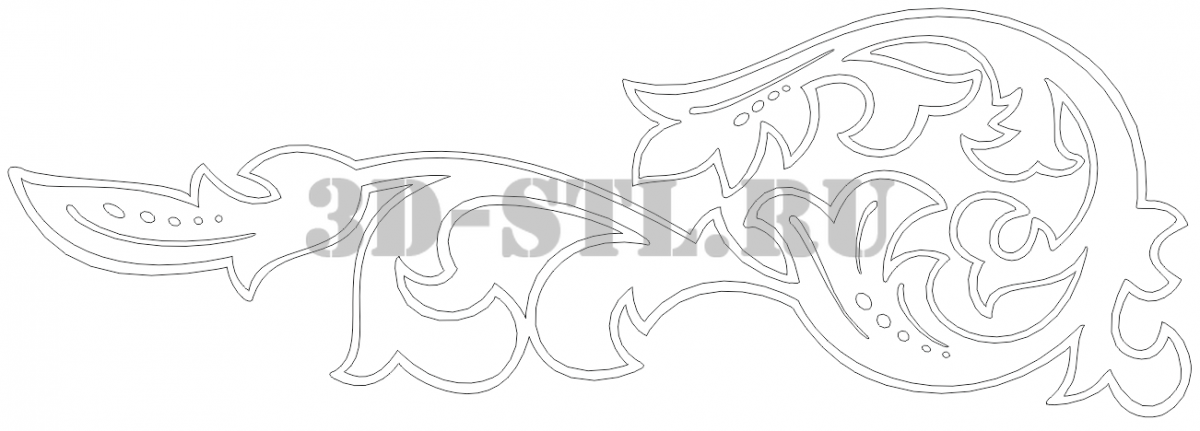

Привет всем,подскажите пожалуйста,,,Как и где обработать данный файл герб чтобы контуры всех объектов были вот такими двойными как на фото с орнаментом,,,и далее в EzCad заливка и гравировка была не в этих линиях,а заливал и гравировал фон?



[MaxiMarker]

CorelDraw или Adobe Illustrator вам в помощь... там достаточно инструментария для редактирования под ваши задачи.



[halkru]

CorelDraw или Adobe Illustrator

Это платные программы. Если надо бюджетно - Inkscape.



[AlexG]

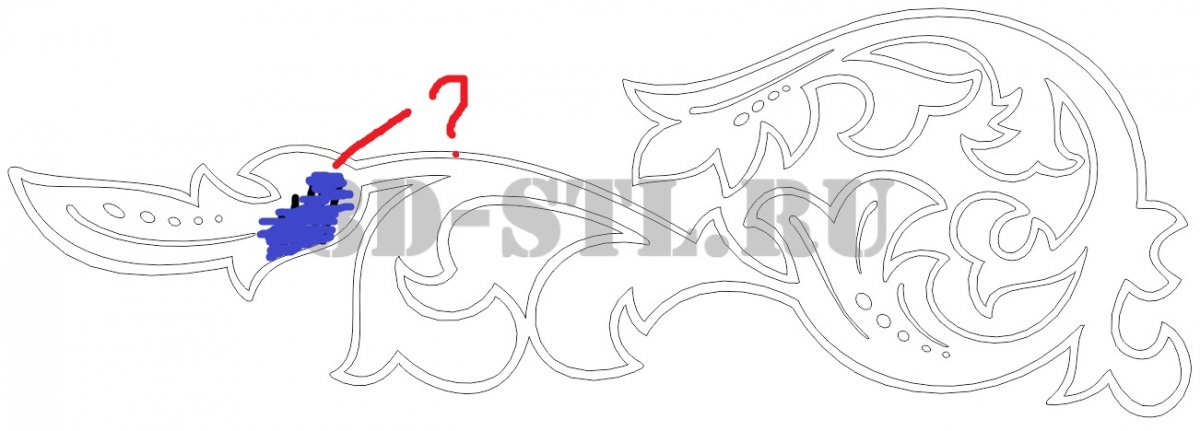

Спасибо большое за ответ!Уже начал отрисовку,,,А как делать в EZCAD(или это делается в другой программе) заливку например мне нужно чтобы гравировал и убирал фон,а Hatch заливает внутри линии



[AlexG]

Как можно менять эти параметры заливки...?



[Glassman]

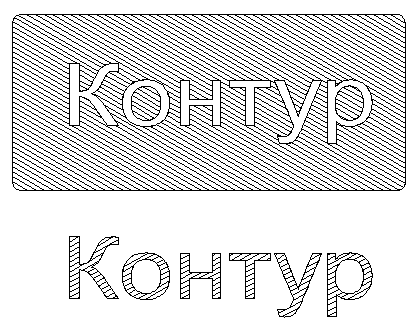

Попробуйте нарисовать контур по границе фона который нужно убрать



[Mol_s_off]

Сделать группировку этого контура с основным рисунком и уже делать его заливку.



[AlexG]

Попробуйте нарисовать контур по границе фона который нужно убрать

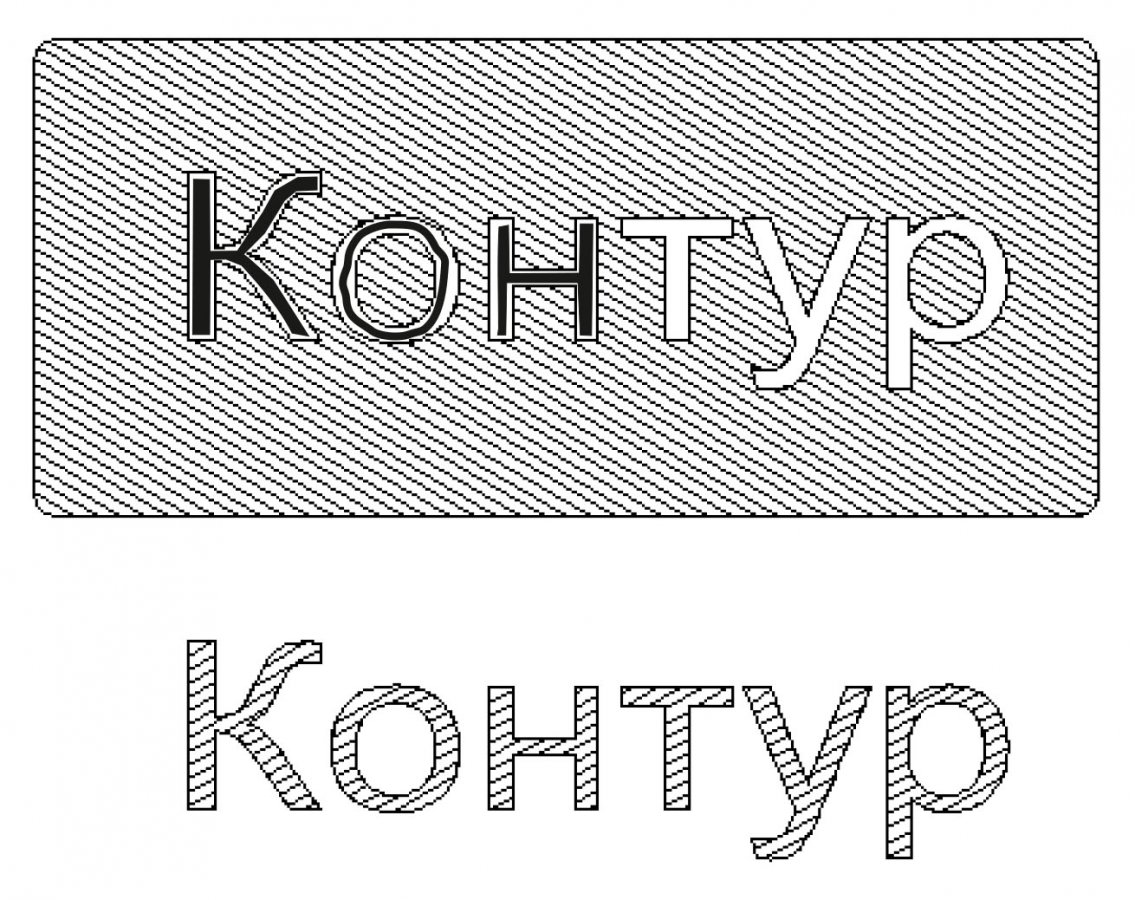

Спасибо,я вас понял,,,а если вот так нужно(покажу на вашем примере) чтобы фон гравировался и внутри букв шла гравировка...



[Mol_s_off]

Если прорисовать букву в букве или шрифт подобрать рамочный, то середина тоже загравируется автоматически!



[Glassman]

Спасибо,я вас понял,,,а если вот так нужно(покажу на вашем примере) чтобы фон гравировался и внутри букв шла гравировка...

Тогда сначала Hatch текста, затем выделяем контур и текст и Hatch фона.
Где то на форуме есть мануал ЕзКада, там описано еще много возможностей.



[Sioune]

Здравствуйте! Приобрели систему прецизионной лазерной маркировки М27, мощностью 50 Вт.
Частота импульсов 50-100кГц. Гальваметрический сканатор на базе приводов VM2500+.
Линза с полем 110х110мм. ПО- MaxiGraf.
Возникли сложности с гравировкой ГОСТом 3D на материале Сталь 20 с покраской.
На параметрах 20%-1500мм/с-50кГЦ - кол-во слоёв 30, повтор слоя 1, линий на мм 100,
слой чистки с теми же параметрами.что основной снимаю краску. Затем начинаю
увеличивать мощность, понижать скорость и сталь начинает спекаться, помимо этого не удается достичь ГОСТовской
глубины. Прошу форумчан в помощи.



[Wic_]

50 вт. лазер - мощная штука, он и будет на большой мощности грубо работать. Уменьшите мощность до получения приемлемого результата и увеличьте количество слоев для получения нужной глубины. Возможно, в вашем случае, лучшие результаты показал бы станок меньшей мощности.
PS Я пользователь станка менее года, посмотрим что еще скажут более опытные товарищи.



[Mol_s_off]

Да, меньше МОЩНОСТЬ, меньше СКОРОСТЬ, но большее количество проходов. Если важна глубина, частоту увеличивать не надо! Количество линий на мм можно уменьшить. И чередовать заливки под разными углами!



[shatrovmax]

Если важна глубина, частоту увеличивать не надо!

Это ты из вредности написал?
На маломощных лазерах глубокая гравировка делается всегда с чередованием слоя(ев) съёма (большой мощности/маленькой частоты) с слоем(ёв) чистки (маленькой мощности/большой частоты).
Если раньше так не делал - попробуй, будешь сильно удивлен...

гравировкой ГОСТом 3D на материале Сталь 20 с покраской

Это не 3д, а обычная глубокая гравировка.
Сталь 20 это тот еще гвоздилин. При гравировки мягких материалов их сильно расплёскивает вокруг области гравировки.
Для глубокой гравировки на 50Вт твердотеле параметры были следующие (заливка/мощность/скорость/частота) : 1 проход - Н:0°-0,06мм/40%/600мм-сек/35кГц; 2 проход - Н:90°-0,06мм, 40%/600мм-сек/35кГц; 3 проход - Н:45°-0,025мм, 15%/2000мм-сек/80кГц;



[Mol_s_off]

Сталь расплескивает!? Вы по белому золоту, лигатуренному никелем, глубоко не гравировали! Это вообще как пена монтажная получается, ни какая чистка не спасает!



[shatrovmax]

Вы по белому золоту, лигатуренному никелем, глубоко не гравировали

Рассматривать частные случаи вообще дурное занятие, я гравировал олово, оно в два раза мягче даже чистого золота, не говоря уже про "лигатурные" сплавы, и ничего справился.
Если у тебя не получается сделать качественную гравировку, значит не до конца понимаешь как работает твое оборудование либо недостаточно теоретических знаний, в следствии чего - плохо подобранные параметры.



[MaxiMarker]

Если у тебя не получается сделать качественную гравировку, значит не до конца понимаешь как работает твое оборудование либо недостаточно теоретических знаний, в следствии чего - плохо подобранные параметры.

Фраза, дающая ответ на многие вопросы...
