Дмитрий)
Участник
Файлом поделюсь нет проблем, у Вас какой источник, программа?
Нужна помощь Ребята,нужна помощь новичку.
- Автор темы vitaliii
- Дата начала
Corrector
Участник
Ezcad2.7.6
Дмитрий)
Участник
Пожалуйста, только не уверен что он Вам подойдет.
halkru
Константин
Уверен, что не подойдёт. Это не EzCad.
Дмитрий)
Участник
Уверен, что не подойдёт. Это не EzCad.
Это точно)) Совсем не EzCad)
Corrector
Участник
тогда ладно ((
LonliLokli
Участник

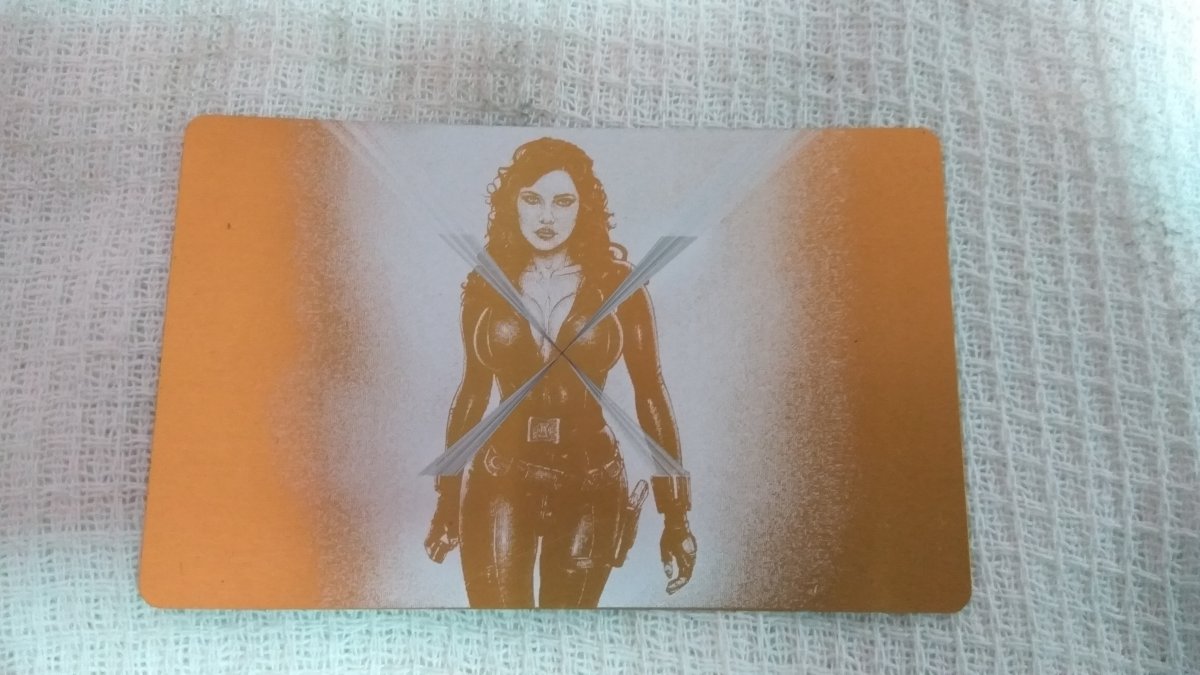

Кто-нибудь знает, из-за чего при гравировке растрового рисунка иногда могут проскакивать диагональные линии?

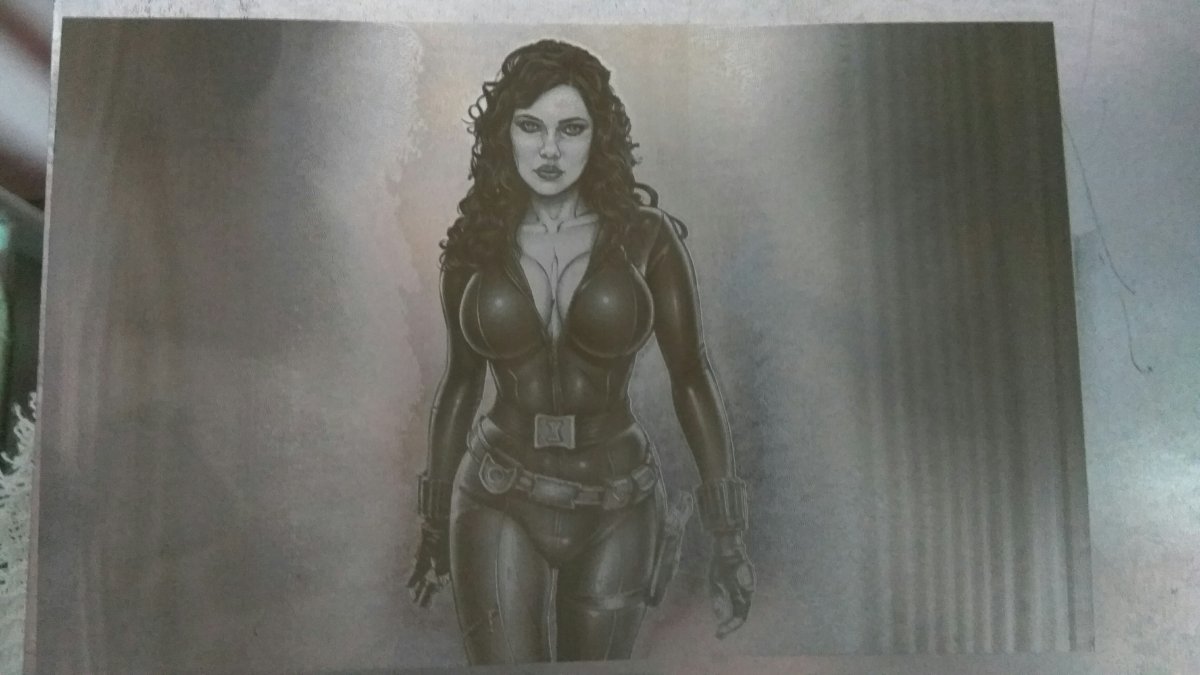

Вот точно такой же рисунок промаркировало без косяков:
Вот точно такой же рисунок промаркировало без косяков:
halkru
Константин
Наверное была всё-таки разница в режимах, параметрах?
LonliLokli
Участник
Инверсия разве что
LonliLokli
Участник
Это из-за сканирования по Y похоже, запустил сейчас ничего не меняя, только убрал галочку с "Сканирование по Y" награвировало без косяков.
MaxiMarker
Профи
Данные настройки описывались на этом форуме (мною, в частности) не раз. Не поленитесь поискать...

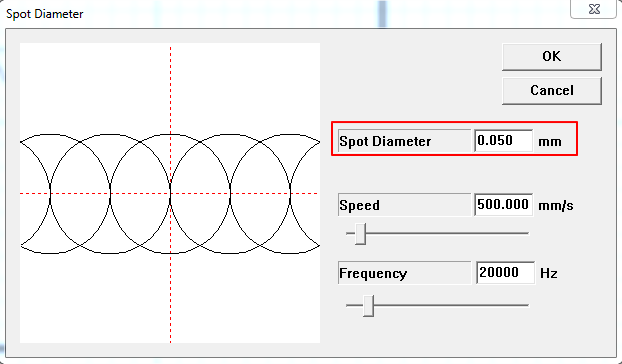

Первые две (значок AUDI) - это не настройки, это визуализация. Как будут располагаться точки (импульсы) лазера в зависимости от параметров скорости, частоты импульсов и диаметра пятна лазера в точке фокусировки.

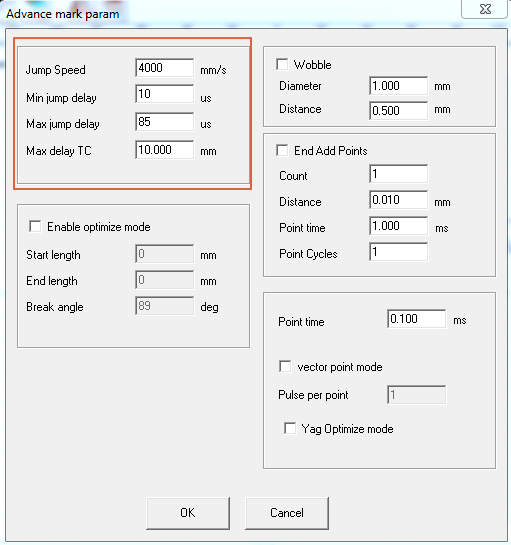

На третьем вашем скрине - это настройки параметров холостого прыжка гальво моторов (скорость и задержки). При неправильных значениях критически влияют на конечный результат. Чаще всего в виде "фантомов" на маркируемом объекте. Выставляются в соответствии с ТТХ вашей сканаторной головки.
Corrector
Участник
Спасибо а как правильно выставить >
На третьем вашем скрине - это настройки параметров холостого прыжка гальво моторов (скорость и задержки). При неправильных значениях критически влияют на конечный результат. Чаще всего в виде "фантомов" на маркируемом объекте. Выставляются в соответствии с ТТХ вашей сканаторной головки.[/QUOTE]
На третьем вашем скрине - это настройки параметров холостого прыжка гальво моторов (скорость и задержки). При неправильных значениях критически влияют на конечный результат. Чаще всего в виде "фантомов" на маркируемом объекте. Выставляются в соответствии с ТТХ вашей сканаторной головки.[/QUOTE]
MaxiMarker
Профи
Там, где покупали станок - там и выяснить. Если китайские "партнёры" будут честными до конца (и им нечего скрывать), то на ваш запрос сообщат вам бренд и модель сканаторной головки.
Если у вас стоит головка одного из нескольких распространённых китайских брендов, то должна быть наклейка на самой головке с указанием бренда и модели.
По этим данным нетрудно будет найти и ТТХ головки.
MaxiMarker
Профи
Поищите на форуме... Я давал тут рекомендации по установкам этих параметров для большинства "не быстрых" китайских головок.
MaxiMarker
Профи
Или киньте клич к завсегдатаям этого форума, у кого похожая конфигурация станка и всё гравируется без артефактов. Возможно, что поможет и вам...
MaxiMarker
Профи

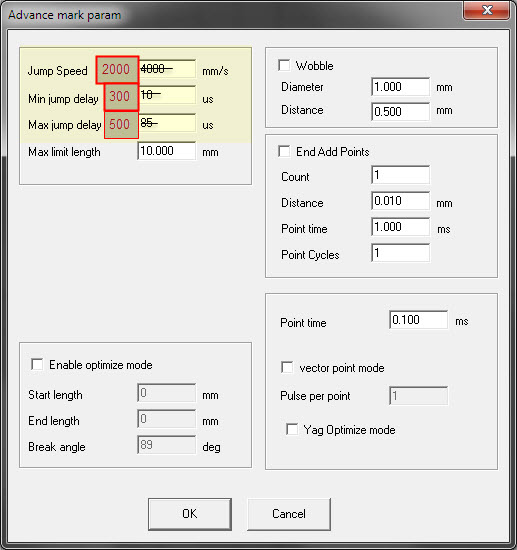

По секрету скажу, что с задержками "min jump delay = 10" и "max jump delay = 85" подавляющее большинство китайских головок работает не корректно. Немецкие головы от ScanLab и Raylase будут работать с такими параметрами... китайские будут давать "фантомные" линии на конечном результате.
MaxiMarker
Профи
И как результат ? Удовлетворяет ?
