Ezcad 2.14.9 2.14.9 Z

[RuSS56]

Так и не могу включить ezcad

Копайте гугл. Возможно первая же ссылка вам поможет.
https://www.google.com/search?sxsrf=ALeKk02IaSP3NGm5DEVhvE6NUQfCOyiJkw:1601969033520&ei=iRt8X-aRH8bHrgSuyKqgCw&q=mfc+application+не+работает&oq=mfc+application+не&gs_lcp=CgZwc3ktYWIQARgAMgYIABAWEB4yBggAEBYQHjIGCAAQFhAeMgYIABAWEB4yBggAEBYQHjIGCAAQFhAeOgQIABBHOgQIABBDOgIIAFD-BliREmCVIGgAcAJ4AIABY4gBogKSAQEzmAEAoAEBqgEHZ3dzLXdpesgBCMABAQ&sclient=psy-ab



[Artiom]

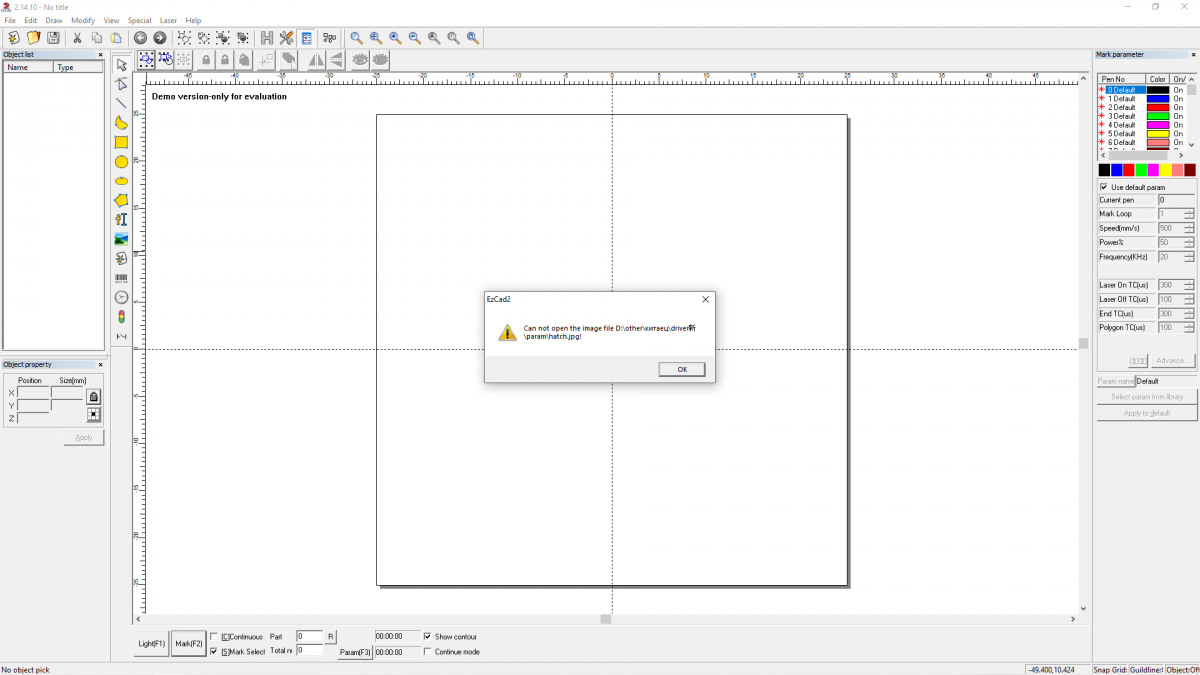

Здравствуйте! столкнулся с такой проблемой. любой ezkad не может открыть картинку. вчера решил переустановить виндовс, и думал, вдруг проблема сама решится, все же с нуля виндовс будет. но нет. имею китайский маркер.



[halkru]

любой ezkad не может открыть картинку

Картинку прилагайте, скорее не в езкаде дело.



[Artiom]



[Artiom]

открыл ближайшую картинку, до этого с рабочего стола запускал, так что дело не в пути. пытался и с включенным маркером закидывать. сейчас просто для примера скинул



[halkru]

Картинку - файл, который Вы хотите открыть.



[Artiom]

извините сейчас всё исправилось. до того как виндовс новый поставил, картинку нельзя было импортировать. сейчас маркер включил, вспомнил что, чтоб заработало нужно драйвера поставить. и с драйверами, исчезла проблема с импортом. извините что потревожил



[halkru]

извините что потревожил

Проблем нет, но функции импорта работают и в демо режиме.



[Николай_DP]

Добрый день, подскажите может кто знает ответ :

Купили новый станок , рабочее поле 2100*1000, 50Вт, программное обеспечение Ezcad 2.12.0.1,

Максимальная зона обработки линзы 300*300, в этой зоне обрабатывает все хорошо

Если размер изделия больше чем эта рабочая зона, то при перемещении лазерной головки происходит смещение частей изображения , как на фото ниже

В чем может быть причина и пути устранения ?

Заранее благодарю



[halkru]

быть причина и пути устранения ?

Причин может быть много (в данном случае надо смотреть на систему привода координатного стола). Устранить "до конца" не возможно. Кто-то не плохо "заработал".



[Николай_DP]

Шаговые двигатели стоят , привод через ремень идет

Что возможно сделать будет ?



[halkru]

привод через ремень идет

Как уныло, зачем такое покупать? Если задача стояла под цельное изображение.

Что возможно сделать будет ?

Гравировать только раздельные элементы до 300х300 мм.



[Николай_DP]

Если возможно, просветите, стол 2100*1000, а зона 300*300, по логике он то должен был бы работать на всем столе совмещая объект, а по факту борода



[AntonDrug]

1. Координатный стол. Проверить, чтобы не было "биений" и люфтов, если стол китайский, то протянуть все гайки/болты/винты. Ремень или винт/гайка - особо значения не имеет (если ремень нормальный качественный) У большинства на CO2 лазерах стоят ремни и работают годами, точность до 10-20мкм ремни поддерживают.
2. Настроить контроллер. Здесь ключевые слова "должен был бы работать на всем столе совмещая объект" - кто и как его настраивал.



[Николай_DP]

1. Всю механику полностью проверили , выставление и подтяжка всего чего можно было сделали
2. Контроллер не лезли, какой пришел из китая с таким и пытаемся работать, а где и как его настраивать ?



[halkru]

стол 2100*1000, а зона 300*300, по логике он то должен был бы работать на всем столе совмещая объект

Откуда такая уверенность? Надо совместить не только физическое перемещение, что на ремнях довольно проблематично, но и геометрию 300 мм поля, из которого складывается "ковёр", так что

по факту борода

Это действительно факт.



[halkru]

Контроллер не лезли, какой пришел из китая с таким и пытаемся работать, а где и как его настраивать ?

Эти проблемы за пределами контроллера.



[Pavel_g]

Да как мне кажется, Константин прав. Дело не в механике, что бы я проверил в первую очередь этооткалибровал линзу чтобы не было никаких отклонений от квадрата, откалибровал стол и подогнал соотношение импульсов контролера на осях. Это может помочь уменьшить ступени, но избавиться от них совсем под большим вопросом.



[Николай_DP]

Будем пробовать , благодарю



[halkru]

что бы я проверил в первую очередь этооткалибровал линзу чтобы не было никаких отклонений от квадрата,

Это и есть камень преткновения ))) Если механику можно калибровать/измерять инструментами на 2а порядка точнее (штангельциркуль, микрометр и тп) и понимать где погрешность, то калибруя линзу мы полагаемся только на свои глаза и их "разрешение", что с трудом позволяет откорректировать подушка, масштаб, ромб, трапеция параметры точно в квадрат.
