Ezcad 3

[Самоделкин]

Пришло время погружаться в работу с поворотной осью. Ось настроена и функционирует. Не хватает различных режимов работы, которые в езкад2 реализованы посредством плагинов. Пока только поверхностно понятно, что можно гравировать "по секторам", задавая размер сектора. Очень хочется режим как в езкад2 "гравировка текста по цилиндру", когда по одной буковке резво работал гравёр. Ну и с остальным бы разобраться поглубже. Вероятно, похожие режимы в езкад3 есть, но реализованы совсем не так, как в езкад2. Если что, лицензию мне на 3Д функции восстановили - может быть, часть функций поворотки там (но бездумно лезть и пробовать - боязно).

Есть у кого-нибудь информация/материалы по данному вопросу? И, естественно, готов ли обладатель этим делиться тут.



[iDenis]

"гравировка текста по цилиндру", когда по одной буковке резво работал гравёр.

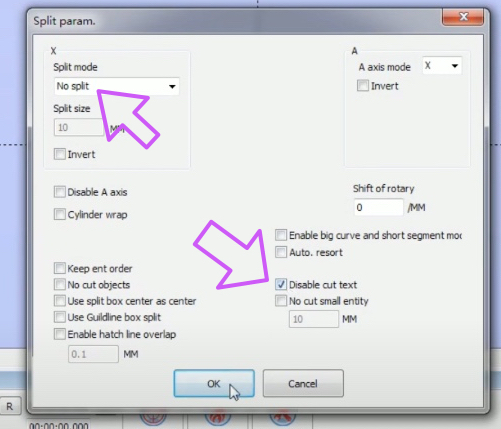

похоже эти параметры вам нужно выставить

Спойлер



[Самоделкин]

похоже эти параметры вам нужно выставить

Да, обязательно попробую, спасибо. Нашёл видео у китайцев, где показано, как с опцией "split by guild line" гравируется. Выбирается ещё галка "cylinder wrap" и область гравировки разграничивается направляющими, которые тянутся от нужной линейки на рабочем поле (горизонтальной или вертикальной). Сделал так, разбил надпись и графику на такие участки - всё нормально получилось.



[iDenis]

Разбивка по линиям-направляющим не подойдет когда много строчек текста. И долго, как по мне, настраивать направляющие линии.



[otts_xs]

Пришло время погружаться в работу с поворотной осью. Ось настроена и функционирует. Не хватает различных режимов работы, которые в езкад2 реализованы посредством плагинов. Пока только поверхностно понятно, что можно гравировать "по секторам", задавая размер сектора. Очень хочется режим как в езкад2 "гравировка текста по цилиндру", когда по одной буковке резво работал гравёр. Ну и с остальным бы разобраться поглубже. Вероятно, похожие режимы в езкад3 есть, но реализованы совсем не так, как в езкад2. Если что, лицензию мне на 3Д функции восстановили - может быть, часть функций поворотки там (но бездумно лезть и пробовать - боязно).

Есть у кого-нибудь информация/материалы по данному вопросу? И, естественно, готов ли обладатель этим делиться тут.

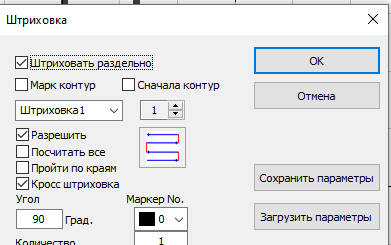

Такой режим есть. Я делаю следующим образом, в настройках оси вращения выставляю опцию "без разбивки". И хатч накидываю с опцией "штриховать раздельно", в таком случае гравировка разделяется на буквы и, как Вы и хотели, каждая буква будет отгравирована отдельно без вращения



[otts_xs]

Единственная проблема в этом случае - это группировать все объекты с внутренними контурами, типа букв "О, А, Ф" и т.д. Иногда на термосе такие "портянки" пишут, что замучаешься все буквы выбирать и группировать. Может кто знает как импортировать текст, чтобы такая группировака была по-умолчанию или другой способ хатча с нужным результатом?



[Самоделкин]

Такой режим есть. Я делаю следующим образом, в настройках оси вращения выставляю опцию "без разбивки". И хатч накидываю с опцией "штриховать раздельно", в таком случае гравировка разделяется на буквы и, как Вы и хотели, каждая буква будет отгравирована отдельно без вращения

Благодарю. Попробую этот способ.
Смотрю, у Вас ПО русифицировано. Это русификация "эксклюзивная", как у MaxiMarker'а ? Или же какая-то попроще (доступная и другим пользователям со стандартным Езкадом3) ?



[otts_xs]

Благодарю. Попробую этот способ.
Смотрю, у Вас ПО русифицировано. Это русификация "эксклюзивная", как у MaxiMarker'а ? Или же какая-то попроще (доступная и другим пользователям со стандартным Езкадом3) ?

Именно от MaxiMakera.



[Самоделкин]

Камраден, а есть, может, у кого внятная инструкция по работе с повороткой и 3д опциями? От JCZ есть мануал, но там только общие вопросы и про режим 2д.



[Самоделкин]

Технарь из JCZ поделился двумя файликами. Стало чуть понятнее. Часть инфы тут уже всплывала (касательно разбивки элементов при гравировке не поворотке), а что-то, наверняка, будет полезно новичкам. Про концевик камрад спрашивал - есть кусочек инфы и про него в одном из файлов. Не особо тут делятся инфой старослужащие, ну, ладно (не, само собой, просто "не успели ещё прочитать просьбу", ага)



[otts_xs]

Уважаемый. Делиться в данном случае нечем. Вы задали вопрос есть ли внятная инструкция. Ответ - нет. Более того что уже во многих темах обсуждалось на данном форуме сказать нечего. Или Вы хотите чтобы каждый из «старослужащих» написал ответом слово «нет»?



[Самоделкин]

Более того что уже во многих темах обсуждалось на данном форуме сказать нечего

Не совсем понятен смысл фразы. Видимо, потеряно слово какое-то.
И да, если понимать буквально мой запрос, то Ваш ответ более-менее справедлив. Посыл запроса был не конкретно "поделитесь оформленным документом", но - прежде всего, "поделитесь хоть какой-то инфой". Вон, технарь китайский заморочился же - составил пдфку. Не, ни в коем случае никто никому ничем тут не обязан. Делятся хоть чем-то, и то хлеб. Сам вот делюсь, и буду по возможности продолжать.

Или Вы хотите чтобы каждый из «старослужащих» написал ответом слово «нет»?

Старослужащие могли бы, при желании, подсказать - в произвольном виде, так, как это сделали Вы на мой вопрос о разбивке текста при гравировке на поворотке. Про обязательства помощи - см. заметку выше.



[otts_xs]

Помните фильм Матрица, где Нео после закачки данный в голову, открывая глаза, говорит фразу «я знаю джиу- джицу». В реальности так не возможно. Каждый изучает программу исходя из возникших задач и вопросов. Вы в данном случае задали всеобъемлющий вопрос, на который никто не будет отвечать. Задайте конкретный вопрос, сформулируйте конкурентную проблему, на которую можно ответить одним абзацем и будет Вам счастье.
Еще раз ни на одном форуме, нигде Вы не получите ответа на вопрос у меня ничего не получается, или купил станок учите меня.



[Самоделкин]

Еще раз ни на одном форуме, нигде Вы не получите ответа на вопрос у меня ничего не получается, или купил станок учите меня.

Чуть перегибаете тут палку, конечно. Не действую так я. Но, посыл понятен. Хотя, я и так стараюсь придерживаться этой канвы.



[otts_xs]

Чуть перегибаете тут палку, конечно

Простите, если так Вы это увидели. Но общий посыл понятен, значит дальше всё будет хорошо )



[Самоделкин]

А вот такая непонятка - стала теряться DLС регулярно. Раньше очень редко отваливалась, а сегодня прям раз за разом, работать невозможно. Только включишь ПО - то сразу "карта не найдена", то при работе отвалится, сообщение выскакивает о потере карты. Диспетчер устройств при этом смотрю - устройство может быть в списке, а может пропадать, после может появиться, но не всегда появляется без перезагрузки станка по питанию. Предполагаю, что, скорее всего, дело не карте и/или ПО, а наверное, в компе. Он уже в годах, да плюс кабель юсб длинный, 2 м точно, может, длиннее. Портов на материнке достаточно, во многие перетыкал кабель от станка, проверял. Картина та же. Кабель разыщу покороче, проверю. Но, может, было подобное тут у кого-то ещё?



[otts_xs]

У меня на одном из старых компов так умирали USB порты. К нему были подключены принтеры несколько штук в том числе и кабелем 2м. Так же много танцев с бубном вокруг него провел в итоге посоветовали мне спецы купить PCI плату расширения с 5тью портами USB, сразу все починилось. Правда через 2 месяца все порты на материнке умерли полностью, в итоге в эту плату расширения подключил и мышь и Клаву. Все работает уже лет 5 полет отличный.



[Самоделкин]

В общем, либо плату расширения брать сейчас, либо комп обновлять вскоре



[otts_xs]

Плата копейки стоит, на авито можно посмотреть. Комп дороже и минус 1 активация ezcad 3. Мне кажется спешить не стоит



[Самоделкин]

Вопрос касаемо монтажа платы DLC и необходимости наличия нуля/земли. Главное, вовремя, даже года не прошло На плате есть "пятачки" металлические в местах, где монтажные стойки. По идее, они должны через стойки контактировать на корпус станка, а тот должен быть заземлён/занулён. Сейчас плата DLC через стойки не контачит с корпусом, т.к. пришлось крепить плату в очень стеснённых условиях (закреплена на пластиковом брекете). Вероятно, контакт на корпус опосредованно имеется через подключённые кабели, но тут совсем не уверен. Наверное, нужно всё ж обеспечить контакт с корпусом? Вот будет хохма, если все непонятки в работе ПО и платы DLC обусловлены отсутствием такого контакта...
