Ezcad 3

[TommyGun]

Заказал, тоже такую плату. Будем осваивать, пока она еще не приехала, много пришлось провозиться с сигналами? Можно ли будет обратиться за советом если у самого не получиться?

Конечно. Но там ничего сложного, я то был на принципиально другом контроллере. Если у вас предыдущий от этой же фирмы, то вообще ничего практически не надо делать



[Pavel_g]

Конечно. Но там ничего сложного, я то был на принципиально другом контроллере. Если у вас предыдущий от этой же фирмы, то вообще ничего практически не надо делать

Сильно сомневаюсь))))) Именно этот станок не разбирал, но плата там точно серая.



[TommyGun]

но плата там точно серая.

Это не важно ) Разъемы то там такие же.



[MaxiMarker]

Это не важно ) Разъемы то там такие же.

Такие же там только 2 разъёма - подключение лазерных источников по протоколу "Type D" и подключение скан головки.
Все остальные разъёмы - другие, включая отдельный разъём питания (и оно теперь от 12 до 24 Вольт, а не 5 Вольт, как на платах от EzCad2). Все "входы - выходы" и сигналы от энкодеров (для FlyMark) выведены на отдельный 37 контактный разъём DB37. И чтобы подключить педаль, подпаиваться нужно будет к нему.
Для подключения доп. осей свои 4 разъёма DB9.



[Pavel_g]

Это не важно ) Разъемы то там такие же.

Спасибо, приедет буду смотреть))))



[Pavel_g]

Такие же там только 2 разъёма .....

Буду смотреть по мере поступления, главное чтобы была принципиальная возможность подключения а так справлюсь, да и педалью практически не пользуюсь для оптовой работы у меня 50Вт, там педаль неотъемлемый элемент работы.



[Pavel_g]

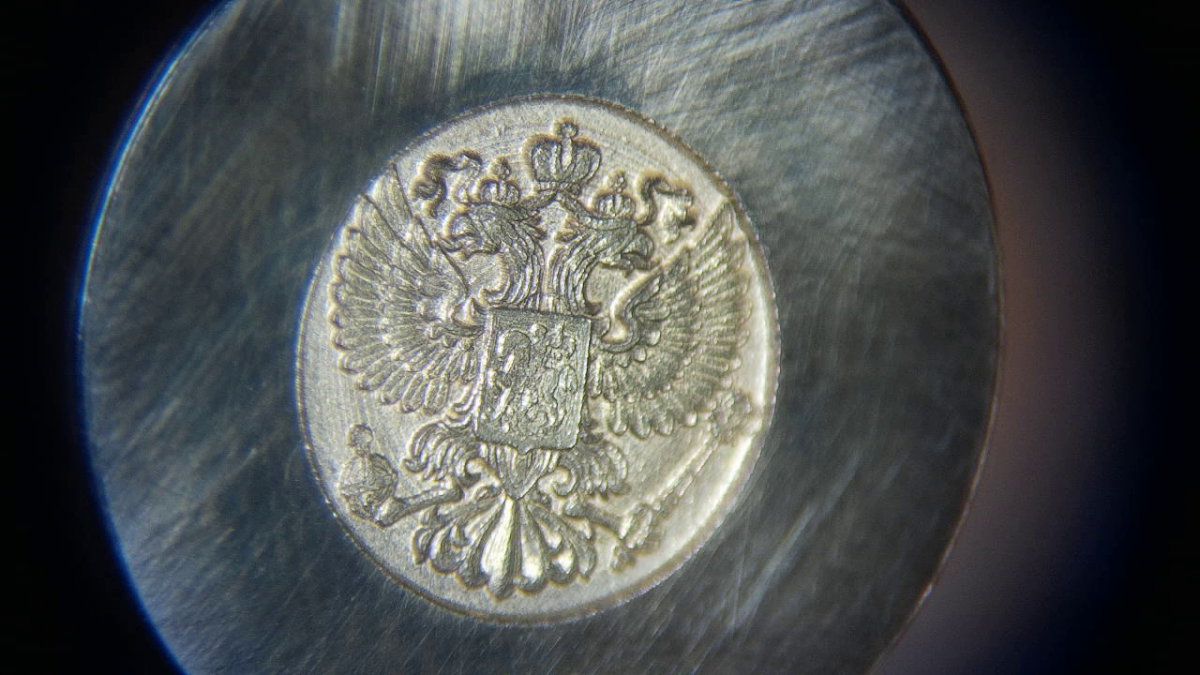

Диаметр 10мм, без автоматизированной осиZ



[Pavel_g]

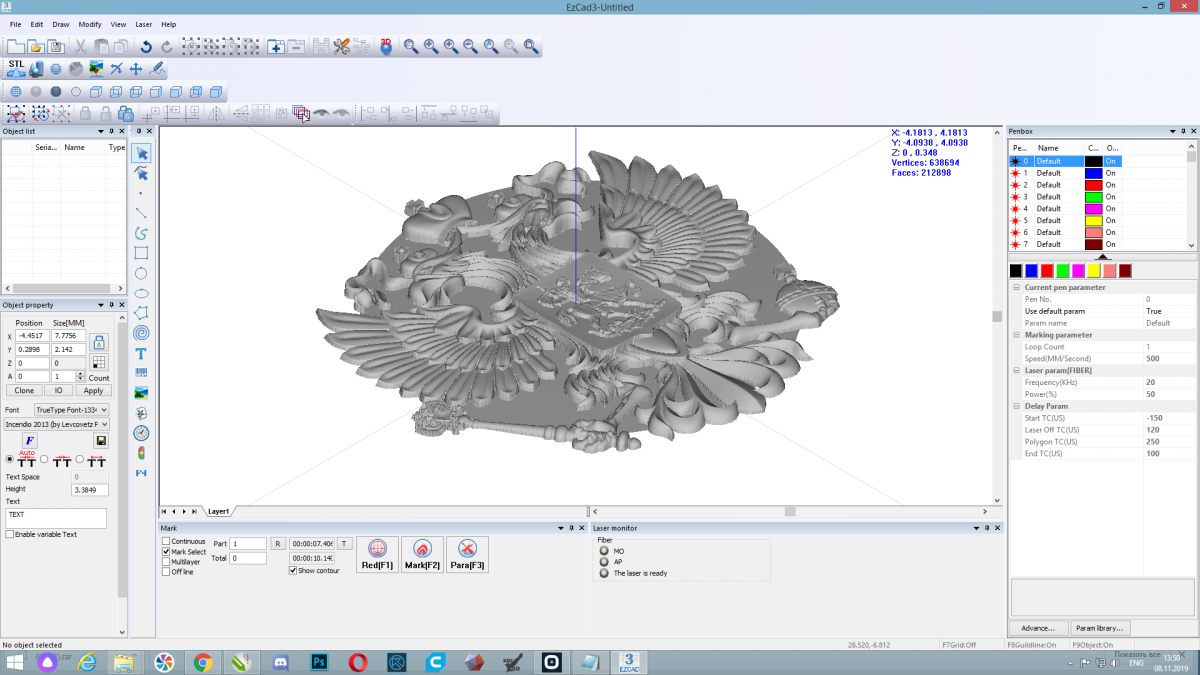

программа EZCAD3

• Pavel_g
• 6 Ноя 2019
• 7

3д гравировка без автофокуса и автоматизированной оси



[igorzh]

Да, что там на фоне за полосы?



[Pavel_g]

Да, что там на фоне за полосы?

Это слои нарезки, там в модели чуть выпуклое основание. Забыл сделать перекрытие при зачистке поэтому ступеньки нажгло.



[Pavel_g]



[Pavel_g]

сам файл



[MaxiMarker]

3D модельку сами делали (дорабатывали) ?



[Pavel_g]

Скачал, потом дорабатывал.Упрощал ее для Ezcad2



[MaxiMarker]

Оно и видно, что сильно упрощенно всё... на мелких элементах аж каша из триугольников.

А лазер добавит свою "кашу" при гравировке.



[Pavel_g]

Оно и видно, что сильно упрощенно всё... на мелких элементах аж каша из триугольников.

Посмотреть вложение 10909

А лазер добавит свою "кашу" при гравировке.

Есть такое, сейчас воюю с калибровкой. чуть позже возьму качественный файл
для общего размера в 10мм этого глазами ничего не видно



[MaxiMarker]

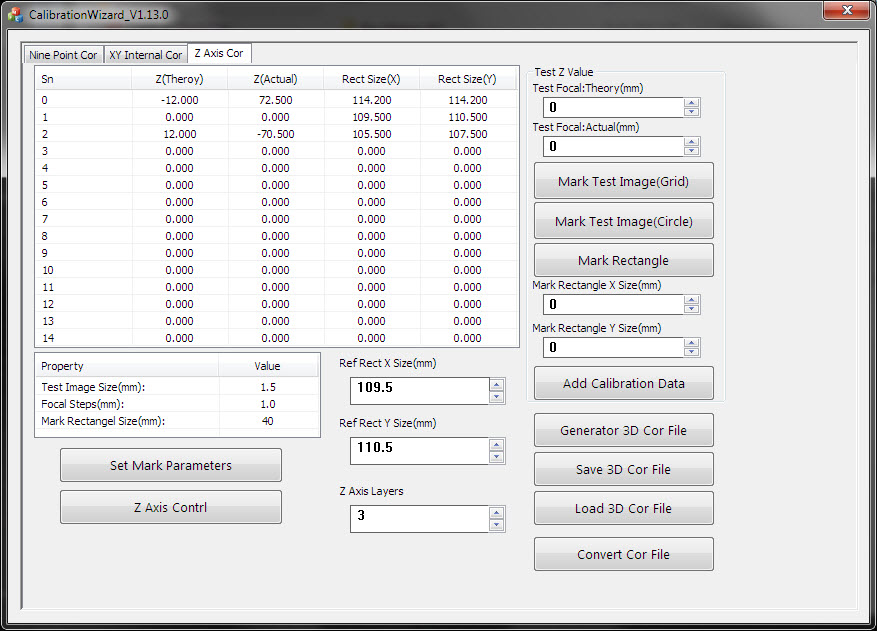

сейчас воюю с калибровкой.

Да, калибровочная утилита от EzCad3 не проста для понимания...

Там "своя" философия и вот так с наскока "правильный" коррекционный файл не создашь. Опыт и практика нужны.



[Pavel_g]

У меня другая сложность, пока ось Z не подключал, корректирую XY, но при включении поворотной оси происходит отзеркаливание изображения, при отключении наличие корекц файла не помогает, приходиться пределывать корекц файл с учетом зеркалки, и так каждый раз.



[MaxiMarker]

при включении поворотной оси происходит отзеркаливание изображения, при отключении наличие корекц файла не помогает, приходиться пределывать корекц файл с учетом зеркалки, и так каждый раз.

Что говорит техническая поддержка от JCZ по этому поводу ?



[Pavel_g]

Реагируют быстро, но пока сами не могут понять в чем причина, скинули более свежую программу но проблема не ушла, подозреваю что это я не могу на китайском им описать проблему а перевод не коректно доносит суть проблеммы. Попросили подождать до понедельника)))
