MaxiMarker
Профи
И как Вы собрались без авто Z оси делать 3D глубокую гравировку ? Через какое то "N-е" количество слоёв гравировка выйдет из фокуса. И дальше как ?
Ezcad 3
- Автор темы TommyGun
- Дата начала
глубокая не требуется. 0,2-0,3мм достаточно. из фокуса не должно выйти, по крайне мере в Ezcad2 получалось с обычными векторными рисунками
Верно я вас понял, что там устанавливается глубина за 1 цикл работы лазера в микронах.
Соответственно что бы добиться 0,1мм глубины, нужно 100 проходов.
Понятно что все еще от настроек зависит итд.
MaxiMarker
Профи
100 проходов по 1 микрону съёма материала на слой.
Именно от них и зависит... Можно за 1 цикл снять 50 микрон, а можно и 5 микрон.
отлично понял спасибо
А по второму вопросу, то что не видно визуально макет это в программе так и должно быть, итоговый макет только после гравировки возможен?
MaxiMarker
Профи
А что Вы хотите в итоге увидеть ?
Как в Artcam например, при создании УП. погружается макет, сетки итд.. а здесь только квадратик.
Я спрашиваю что бы понять, возможно с настройками в программе что-то не так у меня и должна быть визуализация какая нибудь.
Если у все так, то будем работать с тем что есть.
MaxiMarker
Профи

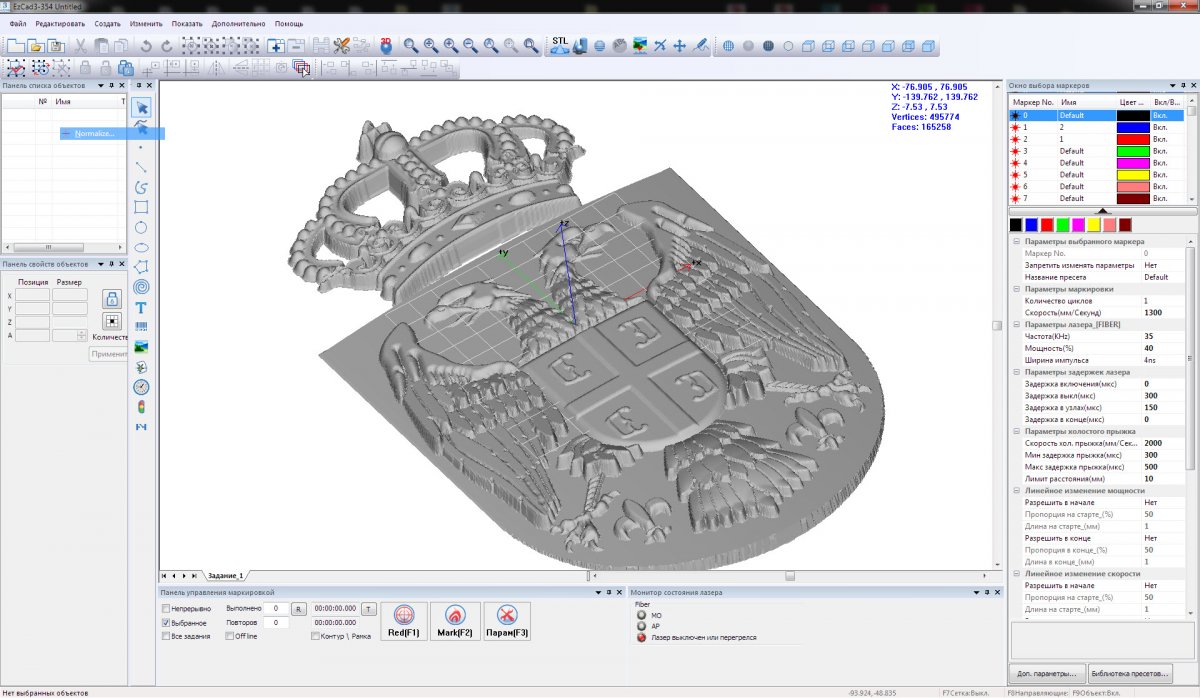

Так в EzCad3 нормальная визуализация 3Д объектов (если только они не закрыты сверху плоскостью).
MaxiMarker
Профи
Можете крутить - вертеть 3Д модель, как вам хочется (если железо позволяет).
Вариантов отображения три - и сетка есть и нормальная визуализация присутствует...
Вариантов отображения три - и сетка есть и нормальная визуализация присутствует...

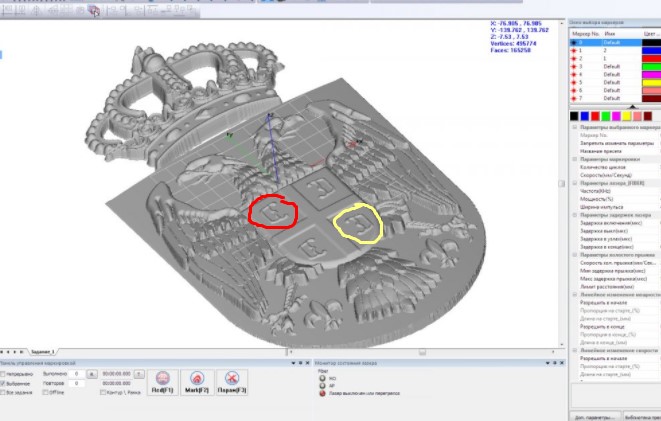

Все верно, но с этой визуализацией ничего сделать нельзя. выбрать определенные элементы, что бы под них задавать определенные настройки. Например я хочу что бы элемент в красном кружке зажигался сильнее, чем в желтом. Это нельзя реализовать? так как не смог найти, продавец тоже не ответил в инструкции так же нет описания.
Вложения
MaxiMarker
Профи
У вас какая то странная задача стоит... Обычно 3D глубокую гравировку используют, чтобы получить такой же рельеф, как на 3D *stl модели, снимая равномерно материал слой за слоем.
Бывают разные задачи, возможно потому-что привык работать в Artcam с трёхмеркой.
Спасибо за информацию. буду дальше разбираться с Ezcad3
Здесь не совсем применима техника работы с 3д гравировкой, т.к. при обработке фрезой вы всегда можете произвести догравировку (улучшить детализацию углов например) более мелкой фрезой, при этом не будет увеличена основная глубина клише, в лазерной обработке как бы мы не "изгалялись", последующая гравировка будет увеличивать всю глубину. Поэтому мне кажется разработчик не видит в этом необходимости. Кроме того не надо забывать, что вся эта работа с догравировкой в ArtCam введена только для ускорения времени производства, а в лазерной гравировке толщина инструмента (луча) постоянно мелкая, поэтому и используется обработка всей модели целиком.
Все это чисто мои мысли, на фрезере много делал 3Д рельефов, а на лазере ни одного
Все это чисто мои мысли, на фрезере много делал 3Д рельефов, а на лазере ни одного

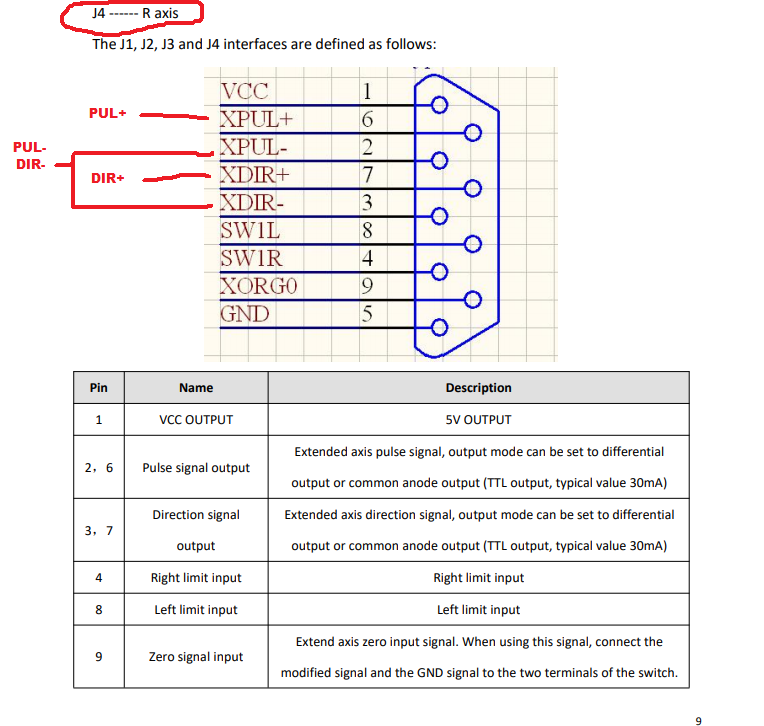

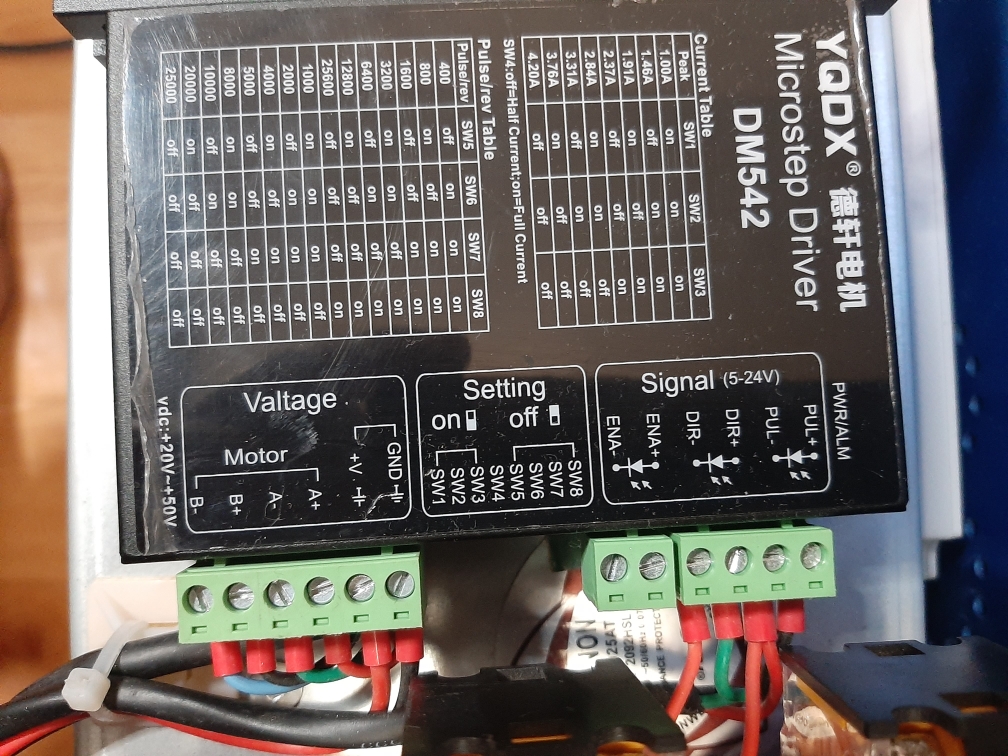

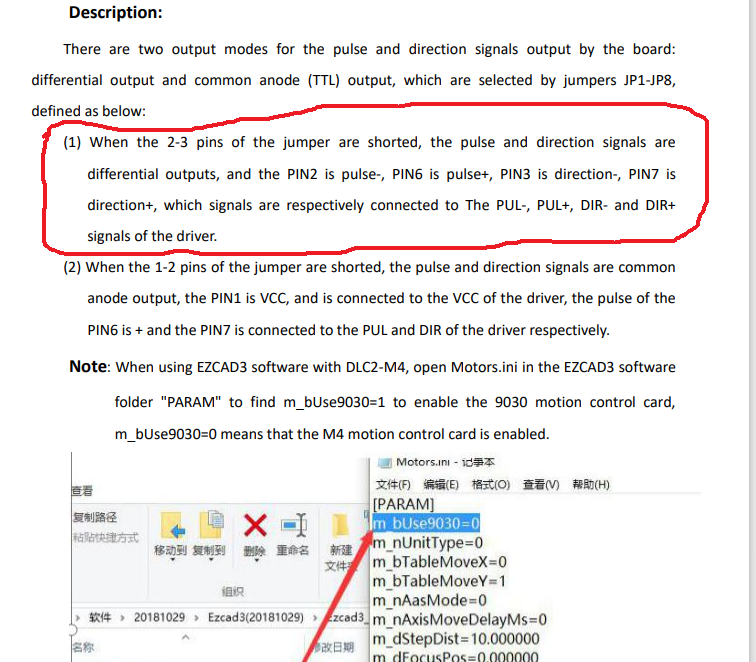

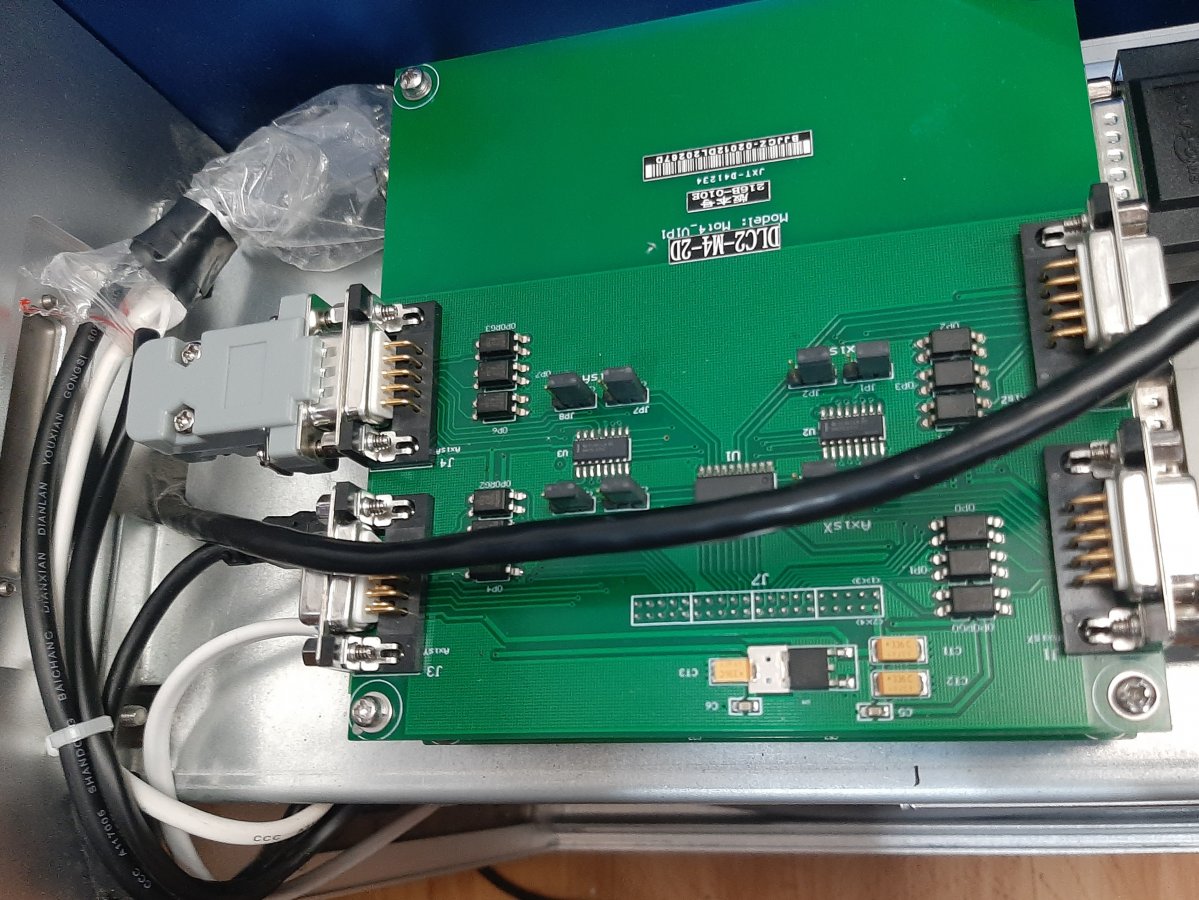

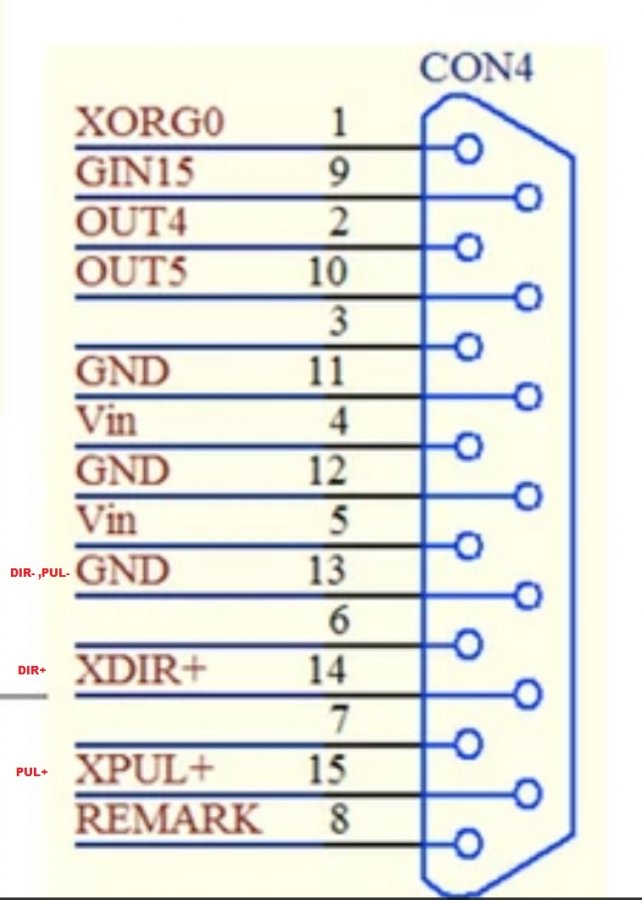

Ранее стояла плата серая LMCV4-fiber и было подключено поворотное устройство с драйвером DM542, все работало.
Контакты на драйвере оставил как есть.
Пробовал в программе Ezcad 3 запустить , устройство поворотное стопориться не вращается когда включаю излучатель и на драйвере загорается зеленая лампочка, но гравировать не получается , ось не вращается .
Подскажите может еще какие то настройки надо вводить ?
Контакты на драйвере оставил как есть.
Пробовал в программе Ezcad 3 запустить , устройство поворотное стопориться не вращается когда включаю излучатель и на драйвере загорается зеленая лампочка, но гравировать не получается , ось не вращается .
Подскажите может еще какие то настройки надо вводить ?
Вложения
Доброго дня, уважаемые форумчане! Приобрел свой первый маркер на плате DLC2-2D. Подскажите пожалуйста почему в ezcad3 нет кнопочек связанных с 3d и повороткой? или я путаю платы dlc2-2d и dlc2-m4-2d и мне не полагается возможность импорта stl и подключение поворотного устройства? Возможности консультации с тем у кого покупал нет. Заранее благодарен за ответ.
MaxiMarker
Профи
Все основные функции в EzCad3 активируются с помощью файла лицензии.
Если не активны функции 3Д - теребите поставщика оборудования или компанию - собственника софта и контроллера (BJJCZ).
Если не активны функции 3Д - теребите поставщика оборудования или компанию - собственника софта и контроллера (BJJCZ).
MaxiMarker
Профи
Поворотка работает в EzCad3 совсем по другому, нежели в EzCad2.
MaxiMarker
Профи
Вот тут и кроется основная "жопа" при выборе поставщика оборудования, особенно на базе EzCad3.
тут я похоже в нее, упомянутую, и попал, так как брал с рук. лицензия привязана к токену на флэшке, но без 3д. теперь, значит, кроме покупки оборудования, требуется еще и докупка лицензии? или перепрошивка платы?
