Самодельный лазерный гравер/резак

[Guest]

а как бы этот параметр рассчитать не подскажете?



[Guest]

ведь если дискрету сменить, то просто масштаб поплывет. а резка-то нормально



[Servis]

не увидел ответ на вопрос - Эта погрешность только по высоте проявляется?



[Guest]

ну вроде да - чем выше разрешение (больше проходов сопла), тем больше накапливается погрешность.



[SKV]

а как бы этот параметр рассчитать не подскажете?

Это отношение размеров нарисованных в программе и полученных станком в реальности



[Guest]

Так если его поменять, то просто общий масштаб поплывет, верно?



[halkru]

Верно



[halkru]

ведь если дискрету сменить, то просто масштаб поплывет. а резка-то нормально

Значит и резка ненормально, просто вы этого не замечаете, попробуйте например вырезать плотную змейку по Х и по У... Суть - продолжение незаконченной проблемы, двоение и т.п. обсуждавшихся ранее, надо найти способ выявления этого бага ..



[Guest]

Что ж, буду искать..........
Вот, выкладываю первый заработок!
Только не смейтесь. Это "намазывалка". Приспособление для нанесения клея на горловину кофейной банки (чтобы потом кусочком бумаги заклеить). Послезавтра хочу содрать за это 250р.



[_mike]

с почином



[SKV]

Прикольная весчь ....
Про бутлегеров знаю, а что сейчас и кофе того ... шутка



[Guest]

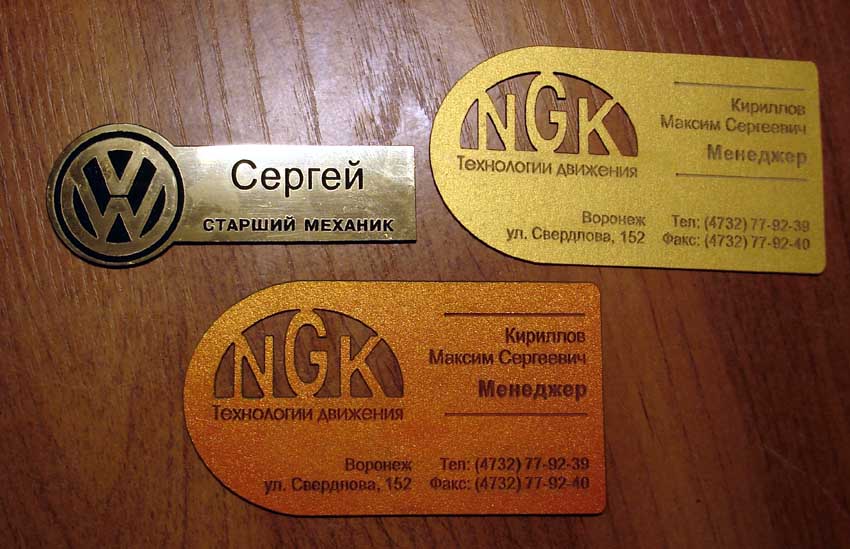

Сегодня почти одолел этот капризный двухслойный пластик. Рез получается чистый без претензий. Кстати на фото видно проявление того глючка, о котором я писал. Явно видно, как снизу эмблема заметно ближе к краю, чем сверху. Вот на это расстояние и потянуло при гравировке. Видимо, придется эту проблему решать предмасштабированием, т.к. я ума не приложу что бы еще можно было поднастроить.
Одно что-то не соображу. Станок обрабатывает все, что в файле. Как сделать так, чтобы сначала, скажем, запустить только резку из файла. После резки станок отъезжает в нулевую точку. А после этого запустить только гравировку. То есть порезали, сняли защитное покрытие, отгравировали.
Кстати, по всей видимости тот сбой, о котором я писал (Application error при отправке очередного задания) был явно связан с заземлением. После того, как заземлил все по-новой давненько такого не случалось сбоя.



[Guest]

Сегодня почти одолел этот капризный двухслойный пластик. Рез получается чистый без претензий. Кстати на фото видно проявление того глючка, о котором я писал. Явно видно, как снизу эмблема заметно ближе к краю, чем сверху. Вот на это расстояние и потянуло при гравировке. Видимо, придется эту проблему решать предмасштабированием, т.к. я ума не приложу что бы еще можно было поднастроить.
Одно что-то не соображу. Станок обрабатывает все, что в файле. Как сделать так, чтобы сначала, скажем, запустить только резку из файла. После резки станок отъезжает в нулевую точку. А после этого запустить только гравировку. То есть порезали, сняли защитное покрытие, отгравировали.
Кстати, по всей видимости тот сбой, о котором я писал (Application error при отправке очередного задания) был явно связан с заземлением. После того, как заземлил все по-новой давненько такого не случалось сбоя.



[SKV]

Сегодня почти одолел этот капризный двухслойный пластик. Рез получается чистый без претензий.

Может поделитесь секретом ?

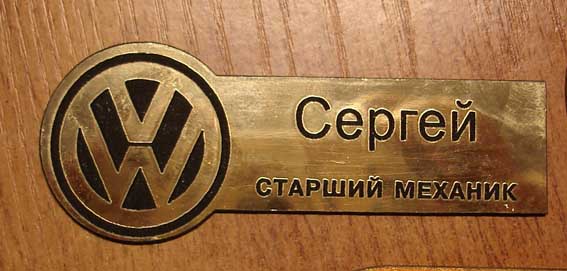

...Кстати на фото видно проявление того глючка, о котором я писал. Явно видно, как снизу эмблема заметно ближе к краю, чем сверху...

Очень странный глюк...
Можно предположить, что фрикционная составляющая разная для направления движения (надо учесть конструктивную особенность - тросиковая передача), как вариант попробовать перенастроить станок, что бы поменять направление гравировки в обратную сторону - по результатам следующие выводы.



[Guest]

секрет простой - газетку сверху и помокрее. без нее это пластик "Шенгвей" не режется в принципе, аж пузырями идет, а так (см. фото) - нормально. вот только надо приноровиться отдельно резку и гравировку запускать, чтбы успевать газетку снимать.
а куда нажать чтобы поменять направление?



[Servis]

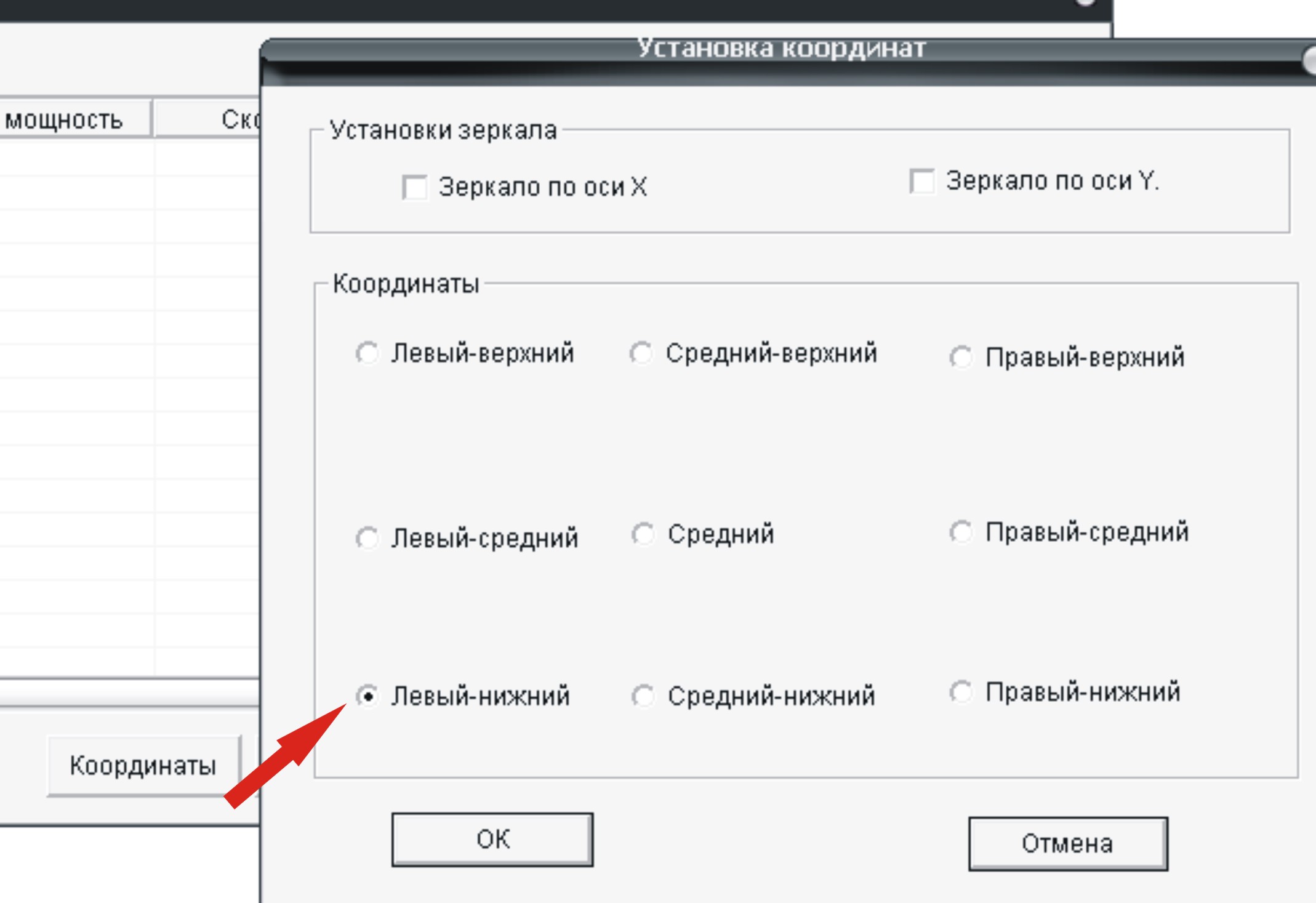

Укажите точку начала координат с нижнего угла, тем самым поменяете направление гравировки снизу вверх



[Guest]

попробуем



[Guest]

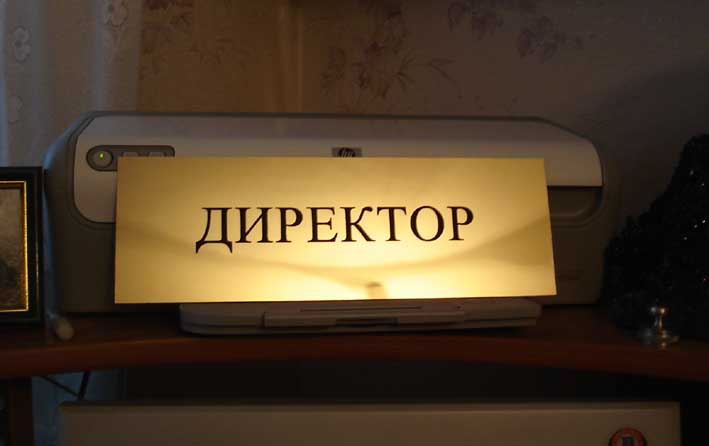

Ну вот как-то так выходит. Это на Шенгвее, который вроде как вообще не для лазера. На мой взгляд, качество вполне терпимое, как думаете?



[Guest]

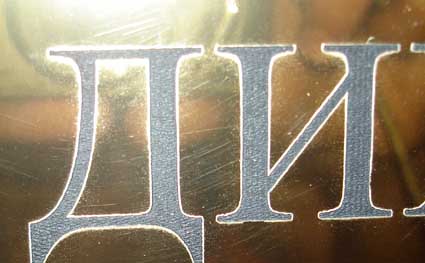

к слову, это на 2-направленном режиме сделано. на крупных элементах двоения незаметно



[SKV]

Вполне достойно, профессиональная работа
