Самодельный лазерный гравер/резак

[Guest]

Обязательно попробую еще. Резины была только тонкая полоска с прежних времен. Закажу лист и тогда результаты выложу.



[Guest]

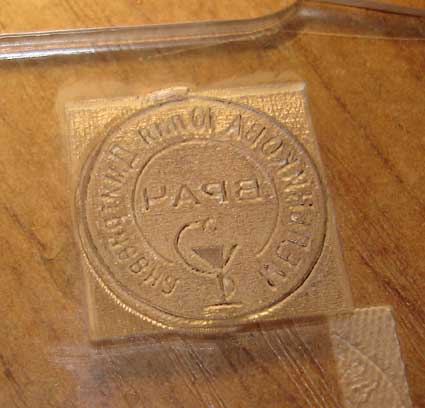

Попытка граировки печати на оргстекле все-таки вселяет какую-то надежну. Сфоткать хорошо не выходит - блики. На самом деле прям почти как надо. Заказал резину. Подожду. И еще пример растровой гравировки.



[multik911]

Попробуйте подобрать разрешение для гравировки, замерить реальное пятно на материале. я пробовал гравировать печатные платы с шагом между дорожками 0,15 мм наилучший результат получился при движении головки по оси У и гравировки в одном направлении при разрешении 400 dpi на 600dpi рисунок дорожки стал сливаться (важно чтобы лучь при проходе несколько раз не попадал в одну и туже точку от этого гравировка становиться глубже но четкие границы не получатся)



[Guest]

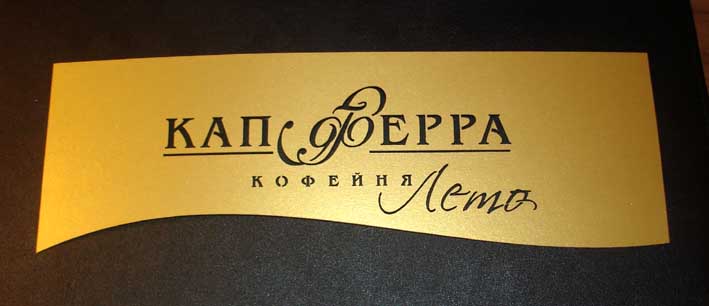

Теперь я знаю, какой у меня на сегодня любимый материал для обработки - картон! Режется легко и быстро. Одено плохо - мало стоит раскрой.
Пришла резина - начинаю эксперименты.



[halkru]

Это трафарет?
"Режется легко и быстро" - наверное поэтому раскрой мало стоит, хотя если прикинуть никаким другим способом, кроме лазерной резки ничего толкового не выйдет.
Хорошая мысль - резать картон..., надо-бы попробовать на лазерном плоттере



[SKV]

Где-то на форумах встречал - мол вот собрал сам станок (это про Вас), а на выходе получился все равно что купить новый, завистники , считаю - глупости, раза в 2 дешевле вышел, а что время потрачено - так это же для души, да и по мужски , поставил цель - добился



[Guest]

Это типа красивых первых страничек на скрепленные пружиной блокноты. На трафарет можно было бы не брать дизайнерский картон.
А дайте ссылки на эти форумы - интересно же почитать.
Про цену - тут все двояко. Все-таки это не коммерческий в чистом виде проект. Вот у Вас есть хорошие предложения тысяч по 100. Я мог бы это позволить если б была необходимость и куча заказчиков. Смысл был в процессе. Хобби +проверить, смогу или нет. Возможности хоть и ниже покупного с DSP, но в чем-то выше того же Халк40мини. Так что повторять не желая платить за хороший покупной в надежде сэкономить - это утопия, а если руки чешутся помастерить - так у нас Кулибиных много.
Пришла, кстати, резина - буду пробовать.
Выкладываю видео. Комментарии приветствуются. Пора чиллер делать. Тосол сегодня разогрелся до +29 (в помещении +15).
[youtube:3ne045oq]G-y-VGJguqM[/youtube:3ne045oq]



[halkru]

Все отлично, но что за писк во время работы излучателя - это ВБП такой звук издает?



[Guest]

Ну там много звуков друг на друга накладываются: компрессор, механика, 2 вентилятора, помпа. А характерный писк - так мне казалось, что труба сама при работе такой звук издает. А что, не должна?



[halkru]

Много звуков - это понятно, но синхронно с началом излучения - какой-то писк
Нет, труба "молча" работает
Скорее всего ВБП, на нем марка есть, откуда он у Вас?
Спрашиваю - не могу все понять про сдвиг полос гравировки при двунаправленном режиме - как вариант скорость отработки сигнала управления высоковольтным блоком питания



[Guest]

ВБП брал вместе с трубой. Вот такой (см. вложение)



[SKV]

Посмотрел, точно Вухань - один из центров лазерной индустрии Китая..
Исходя из информации производителя http://www.ec-laser.cn/en/productinfo.asp?id=247
Respond Speed: High speed machine <1mS; Low speed machine <10mS
Т.е. - это время отклика на управляющий сигнал, от этого может зависеть качество гравировки на средних и высоких скоростях, а так же совмещение при двунаправленной гравировке



[Guest]

Спасибо за наводку. А где теперь подкрутить?



[halkru]

А там крутить нечего - ВБП законченное решение



[Guest]

То есть ничего не сделать? Такое время отклика плохо стыкуется с MPS05? А с какими бы тогда параметрами ВБП мог бы подойти?



[halkru]

Дело не в системе управления, а в самом ВБП.
У нас поставщик этот http://www.laserhome.cn/laser/laserwebs ... sp?ID=5295 , провинция Шандун - еще один центр лазерной индустрии, собственно основные наши поставщики от туда
Вроде вопросов не было.

То, что написано про ВБП - только мое предположение, которое требует проверки



[Guest]

С удивлением обналужил, что можно запросто гравировать стекло. Понятно, что неметалл, но все равно до последнего были сомнения. Если задумка сделать подарочную шакматную доску. Чем бы полирнуть стекло после гравировки если спец. приспособ никаких нет?



[Guest]

С удивлением обналужил, что можно запросто гравировать стекло. Понятно, что неметалл, но все равно до последнего были сомнения. Если задумка сделать подарочную шакматную доску. Чем бы полирнуть стекло после гравировки если спец. приспособ никаких нет?



[Бор]

Отполировать стекло, думаю, лучше всего будет тем, чем мастера по камню полируют плиты памятников - эксцентриковой шлифмашинкой .



[Guest]

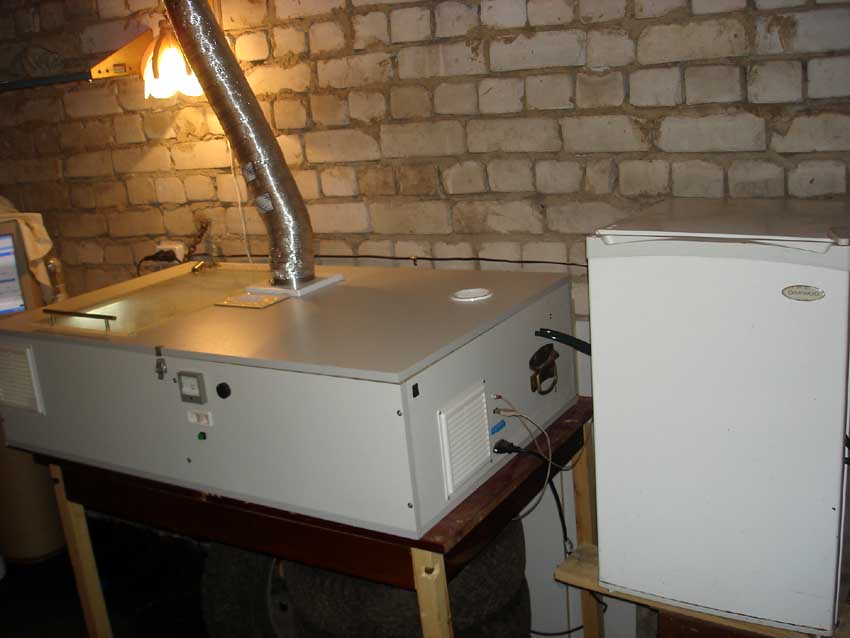

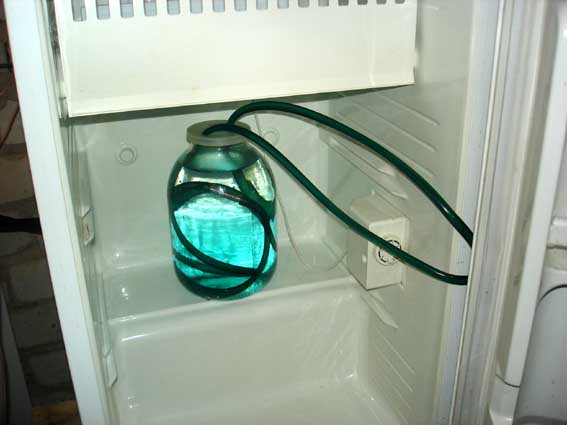

Давненько не писал ничего. Незаметно подкралось лето. Трубе было гораздо комфортнее в неотапливаемом помещении зимой, а тут температура воздуха за 30. Решил не выдумыват и пойти в лоб. То есть в холодильник. Хотел купить старое говно за 1000р. лет двадцати - пусть тарахтит в углу. Вместо этого урвал за 2000 почти новый маленький холодильник Daewoo. Работает вообще не слышно. А можно еще и пиво хранить
