Самодельный лазерный гравер/резак
- Автор темы Александр_
- Дата начала
G
Guest
Гость
Сегодня неожиданно подсломался агрегат :bang:
Ума не приложу в чем дело, но подозрения очень плохие. Падает мощность при резке. Начинает нормально, секунд через 10 снижается очень сильно (см. фото). Ток через трубу идет нормальный, температура около 25 град. Неужели трубе кердык? Разряд нормального светло-фиолетового цвета, а не розоватого, как у севших труб. Оптику протер - без толку. Поможете советом???
Ума не приложу в чем дело, но подозрения очень плохие. Падает мощность при резке. Начинает нормально, секунд через 10 снижается очень сильно (см. фото). Ток через трубу идет нормальный, температура около 25 град. Неужели трубе кердык? Разряд нормального светло-фиолетового цвета, а не розоватого, как у севших труб. Оптику протер - без толку. Поможете советом???
Вложения
G
Guest
Гость
Эх, задница какая..............
На mir-cnc говорят, что может еще от того, что зеркало в трубе прогорать начало или какие-то температурные перекосы при работе в оптике трубы. Завтра поеду-разберу, протестирую подробнее. Какой-то плавающий перепад - то вроде снова пробивает мощность, то пропадает опять. Нестабильно, в общем.
На mir-cnc говорят, что может еще от того, что зеркало в трубе прогорать начало или какие-то температурные перекосы при работе в оптике трубы. Завтра поеду-разберу, протестирую подробнее. Какой-то плавающий перепад - то вроде снова пробивает мощность, то пропадает опять. Нестабильно, в общем.
halkru
Константин
Александр__ написал(а):
Мнда, в споре может родиться истинна и в нем же утонуть
Осторожно оценил возможную неисправность - как просад трубы, хотя точно такое проявление бывает и при поломке ВБП, надо по шагам исключить. Если есть где под рукой или у знакомого труба - попробовать поменять и все станет ясно.
G
Guest
Гость
Вот и я про то же - мало того, что труба недешевая, так еще и может не в ней дело. Жалко, не у кого "одолжить" на проверку. Потестирую подробнее - отпишусь.
G
Guest
Гость
Долго мучал трубу сегодня. Какая-то плавающая проблема. Есть осторожное подозрение, что тут много зависит от температуры. Отсюда вопрос: какая максимальная рабочая (безвредная) температура для трубы? Везде разные данные. В помещении +32, так что немудрено нагреться.
G
Guest
Гость
Появилась робкая надежда на то, что нехорошие симптомы были следствием наступившей жары. Холодильник что-то ничего не холодит - маленький. был бы толк если заранее включать намораживать, а так толку нет. В общем, раз красивое решение не получилось - купил ведро 29л, помпу 1400л/ч, вода из-под крана вместо тосола. Килограмм льда в ведро с водой и вперед. Пока тьфу-тьфу...
G
Guest
Гость
Появилась робкая надежда на то, что нехорошие симптомы были следствием наступившей жары. Холодильник что-то ничего не холодит - маленький. был бы толк если заранее включать намораживать, а так толку нет. В общем, раз красивое решение не получилось - купил ведро 29л, помпу 1400л/ч, вода из-под крана вместо тосола. Килограмм льда в ведро с водой и вперед. Пока тьфу-тьфу...
Вложения
G
Guest
Гость
Я для охлаждения использую охладитель для пива,это тот к которому кег подключается.Там родная емкость на 20 литров воды,прямо в ней по периметру испаритель,помпу кинул прямо в нее.Одна прблема-встроенный терморегулятор поддерживает температуру в +4 градуса,по наблюдениям при такой температуре падает мощность излучателя,надо ставить дополнительный.А так работает уже 4 года-летом спасение.
G
Guest
Гость
А чем плохо +4? По идее самое то. Тут ведь чем меньше тем лучше вплоть до минусов. А что за охладитель? Это тот, в котором пиво летом плавает?
halkru
Константин
Его - это кого? Координатный стол?
Координатный стол приводиться в движение двумя электродвигателями (в основном шаговыми) по Х и У координате, система электроники синхронизирует эти движения в включением - выключением лазерного излучателя - так получается рисунок или режется материал.
Координатный стол приводиться в движение двумя электродвигателями (в основном шаговыми) по Х и У координате, система электроники синхронизирует эти движения в включением - выключением лазерного излучателя - так получается рисунок или режется материал.
Александр_
Участник

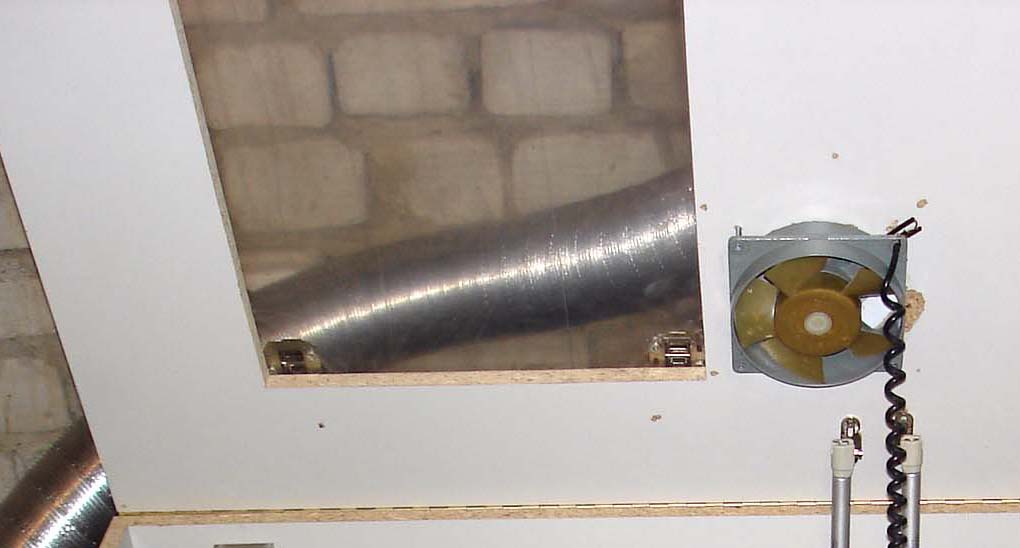

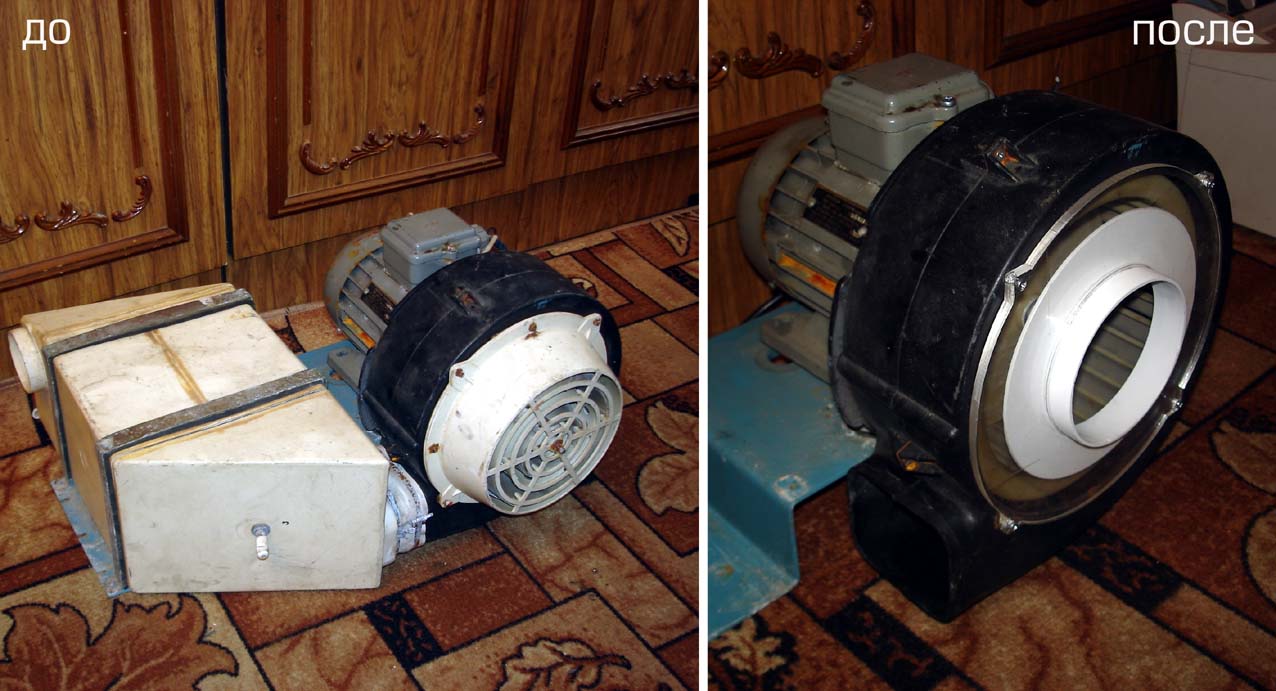

Наконец-то обзавелся приличной вытяжкой. Как показала практика для гофры d100 простой вентилятор на входе (см. фото) хоть и дует, но совсем не справляется. Лёгкие не казённые, так что надо было что-то делать. Туннельные вентиляторы недешевы, да и не нравятся - делать так уж хорошо. С маленькими "улитками" вообще-то проблема. Искал и на рынке и в сети - нету. То есть одна на рынке есть (отличная военная металлическая улитка, но отдавать за нее 3000р. мне не позволяла интеллигентность), месяц раз в неделю ходил - не дешевеет, зараза. В итоге нарыл альтернативу в 2 раза дешевле. Это было что-то типа фильтра (внутри заплесневелые бумажные фильтры). После творческой модернизации она приобрела искомый вид. Были высверлены вусмерть заржавевшие винты креплений, переделано включение с 380В на 220, на лазере вырезана из 5мм оргстекла крышка и из покупной вент. решетки на 100 тем же лазером вырезано крепление. Движок 180Вт. Сколько кубов не знаю, но по ощущениям - то, что нужно. И главное, в отличие от обычного вентилятора - она давит воздух, а не просто гоняет.
Попутно есть вопрос. У меня стреляет током емкость с тосолом (охлаждающий контур). От чего это может быть и чем чревато? Емкость (ал. бидон от молока 40л) стоит рядом с лазером на деревянной табуретке. От нее в лазер идут 2 силиконовые трубки. Внутри барахтается помпа. От бидона хорошо стреляет. На днях стал конкретно глючить контроллер DSP. Гравирует нормально, но на экране то иероглифы, то муть какая-то, то таймер сбрасывается, то писк окончания задания без перерыва долгое время. Смотрю - крыжка бидона коснулась холодильника, и там горит искра. Закрыл крышку - глюки прошли. Принимая во внимание, что вопросы заземления лазера крайне важны для стабильной работы интересуюсь что бы мне сделать. Может, помпа пробивает? но тогда бы она не работала, наверное. Может, по охлаждающей жидкости заряд проползает?
Попутно есть вопрос. У меня стреляет током емкость с тосолом (охлаждающий контур). От чего это может быть и чем чревато? Емкость (ал. бидон от молока 40л) стоит рядом с лазером на деревянной табуретке. От нее в лазер идут 2 силиконовые трубки. Внутри барахтается помпа. От бидона хорошо стреляет. На днях стал конкретно глючить контроллер DSP. Гравирует нормально, но на экране то иероглифы, то муть какая-то, то таймер сбрасывается, то писк окончания задания без перерыва долгое время. Смотрю - крыжка бидона коснулась холодильника, и там горит искра. Закрыл крышку - глюки прошли. Принимая во внимание, что вопросы заземления лазера крайне важны для стабильной работы интересуюсь что бы мне сделать. Может, помпа пробивает? но тогда бы она не работала, наверное. Может, по охлаждающей жидкости заряд проползает?
Александр_
Участник
То есть все-таки похоже на помпу?
Кстати о помпе - может, для надежности воткнуть насос СОЖ от заводского станка Типа вот такого http://images.yandex.ru/search?p=5&...78/1228402645/picture/pompa-50.jpg&rpt=simage
По цене одно и то же выйдет
Кстати о помпе - может, для надежности воткнуть насос СОЖ от заводского станка Типа вот такого http://images.yandex.ru/search?p=5&...78/1228402645/picture/pompa-50.jpg&rpt=simage
По цене одно и то же выйдет
