Планирую постройку лазерного гравера раскройщика (бюджетного).

[halkru]

Да, такой объем прокачки вполне подойдет.



[slavikma]

Пришли еще две посылки: блок питания для питания излучателя 60Вт и оптика. Там где линза фокусирующяя есть отверстие для шланга но самого штуцера для подключения шланга неоказалось, придется самому что-то изобретать. На следующей неделе планирую начать постройку станка.



[halkru]

С системой управления определились?



[slavikma]

Да. Управлятся будет программой "Паук" думаю этого будет достаточно для гравировки и резки, хотя набудущее наверное придетсядокупить контроллер под лазер.



[slavikma]

еще вопросик нужны ли лимиты? или можно не заморачиватся на них?



[halkru]

Видимо, для позиционирования начала ХУ пригодились-бы, описания ПАУК-4 не нашел к сожалению.



[slavikma]

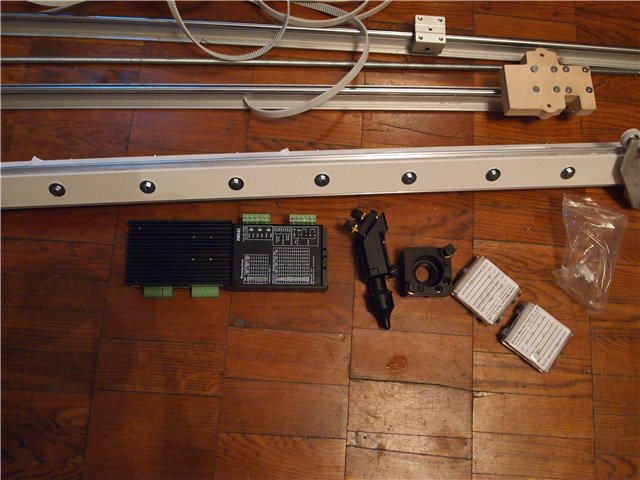

Потихоньку начал собирать портал ну и некоторые запчасти



[slavikma]

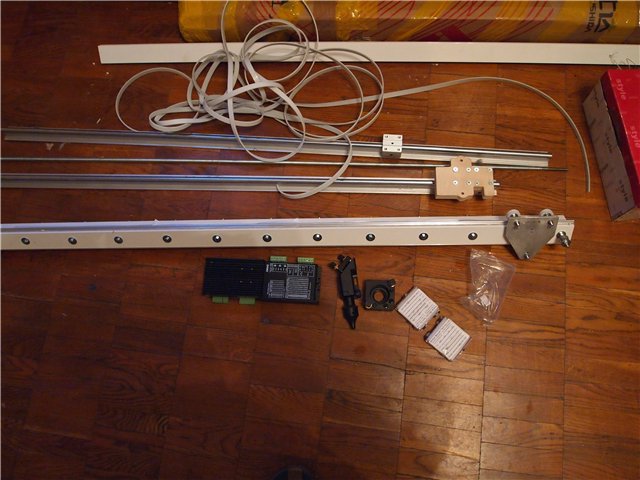

и еще немного



[slavikma]

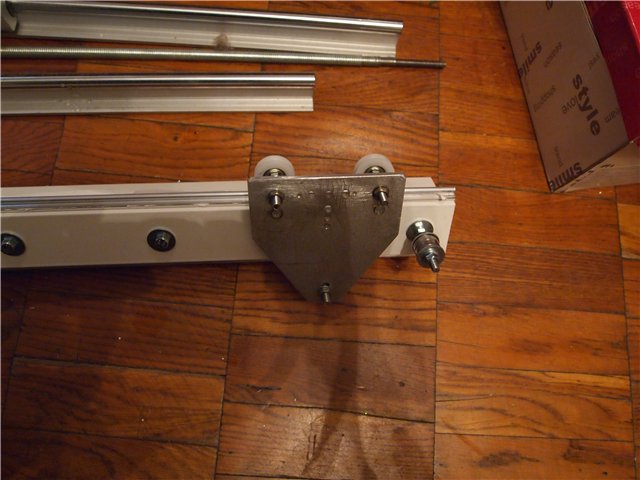

вот что выходит, ненравится что есть небольшое виляние каретки ((( придется что то переделывать, если ничего не выйдет то придется использовать рельсы на портале (нехочу их использовать из за веса 4кг как ни как) В итоге выходит что проще было заказать одну рельсу хивин и одну каретку.



[halkru]

Как раз по этой направляющей хотел уточнить (в нашем проекте что-то похожее), в КНР заказывали? Нерж круг впрессован в профиль?



[slavikma]

Нет это мое изобретение (после похода в меельный магазин) обычная направляющяя от шкафов купе вставленная в мебельный профиль через пластиковую прокладку (пластиковая прокладка идет в комплекте с металической направляющей)



[halkru]

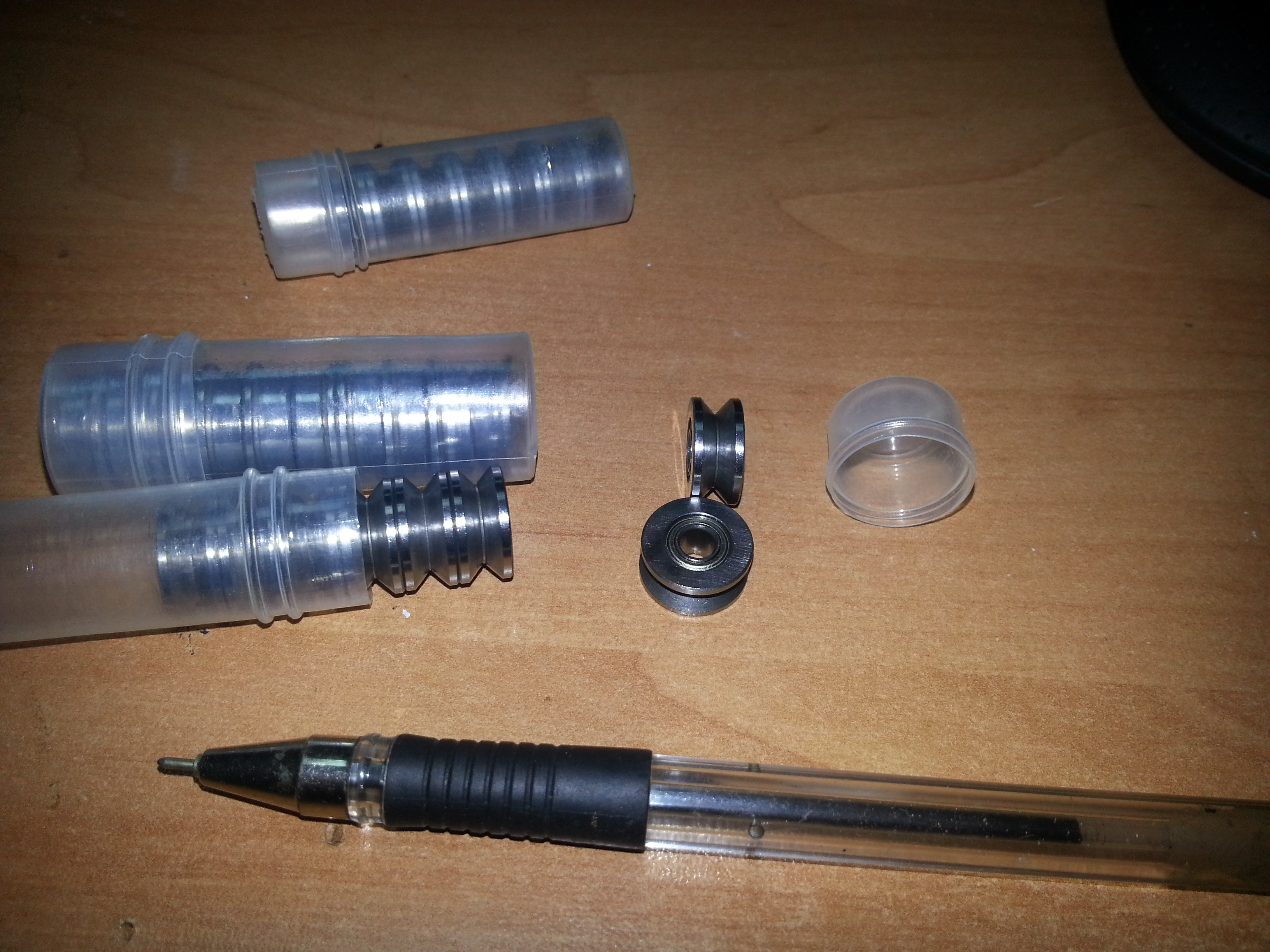

Из-за подшипников биение скорее всего, как-то набрали похожих ... Может в Ваш проект подойдут.



[slavikma]

Да вы правы именно сейчас с этим и борюсь.Где вы такие покупали подшиники? или на заказ?



[halkru]

Так все покупаем в КНР, надо - тюбик вышлем или сколько требуется. Меньше 1000 шт не брали, так сейчас накопилось под 5 тыщ разных...



[slavikma]

Было бы здорово, ходил по магазинам думал найду двухрядные подшипники.... говорят нет таких, пытаюсь совместить два вместе подшипника.



[halkru]

Пишите адрес на емайл... доставку оплатить согласны?



[halkru]

Отправили..



[slavikma]

Спасибо!



[slavikma]

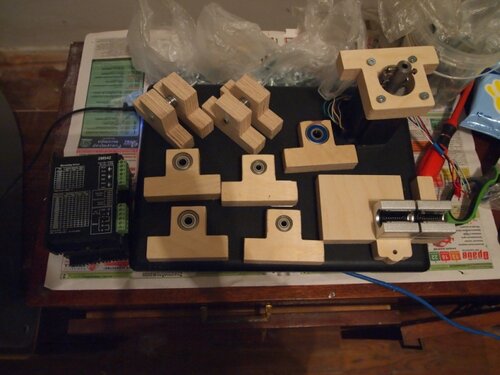

Новые запчасти отфрезеровал



[slavikma]

Посылку получил сегодня СПАСИБО БОЛЬШОЕ! Неудержался поставил пробно ваши подшипники с профилем вместо старых кареток спаренно получилось то что хотел ))) как сделаю все по хорошему выложу видео. Приходится разрыватся.... Нужно срочно ремонт заканчивать, а то скоро дочка родится....
