Планирую постройку лазерного гравера раскройщика (бюджетного).

slavikma

Участник

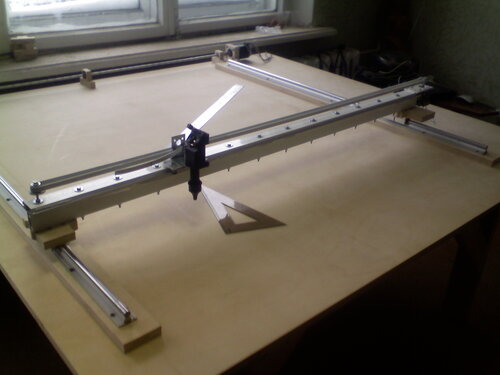

Сегодня пробный заезд был с новыми каретками. 10метров в минуту скорость с учетом что напряжение питания 24 вольта, а можно поднять до 50вольт


slavikma

Участник
Спасибо! Сегодня начал делать стол. Времени катострафически нехватает..(((


slavikma

Участник

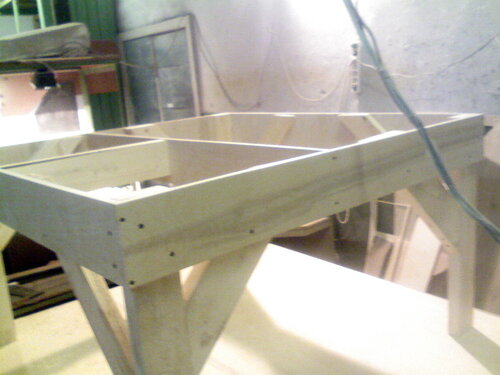

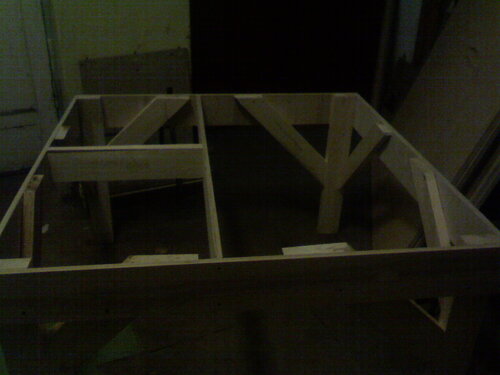

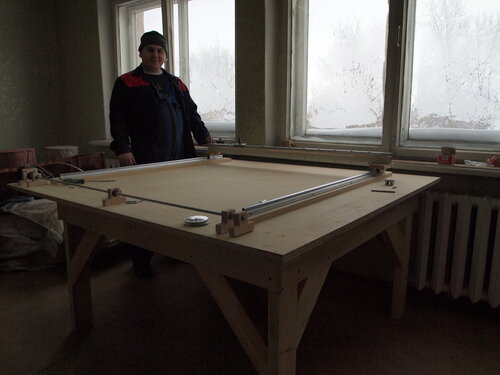

Собрал основание для стола. Размер 1300х1300х 750 размер стола будет 1500х1500.


Nikolaevsk

Активный участник
Впечатляет размах и подход к делу.. когда начиналось это обсуждение - совершенно не верил что получится хоть чтото. Теперь уверен, что не просто получится а получится так, как задумано.
Поздравляю.


slavikma

Участник

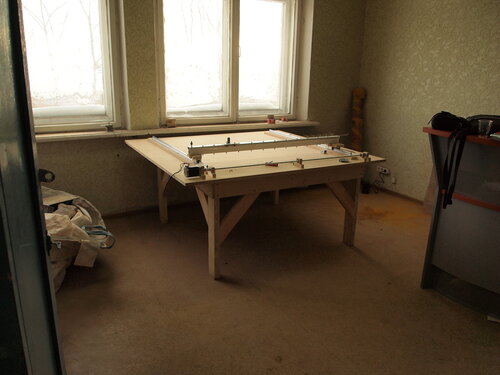

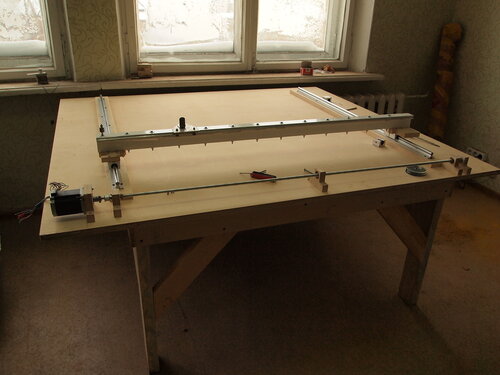

Спасибо! На самом деле огромное спасибо за поддержку хозяевам этого сайта! Вот сегодня сделал еще немного :

завтра постараюсь боковины короба сделать.


halkru

Константин

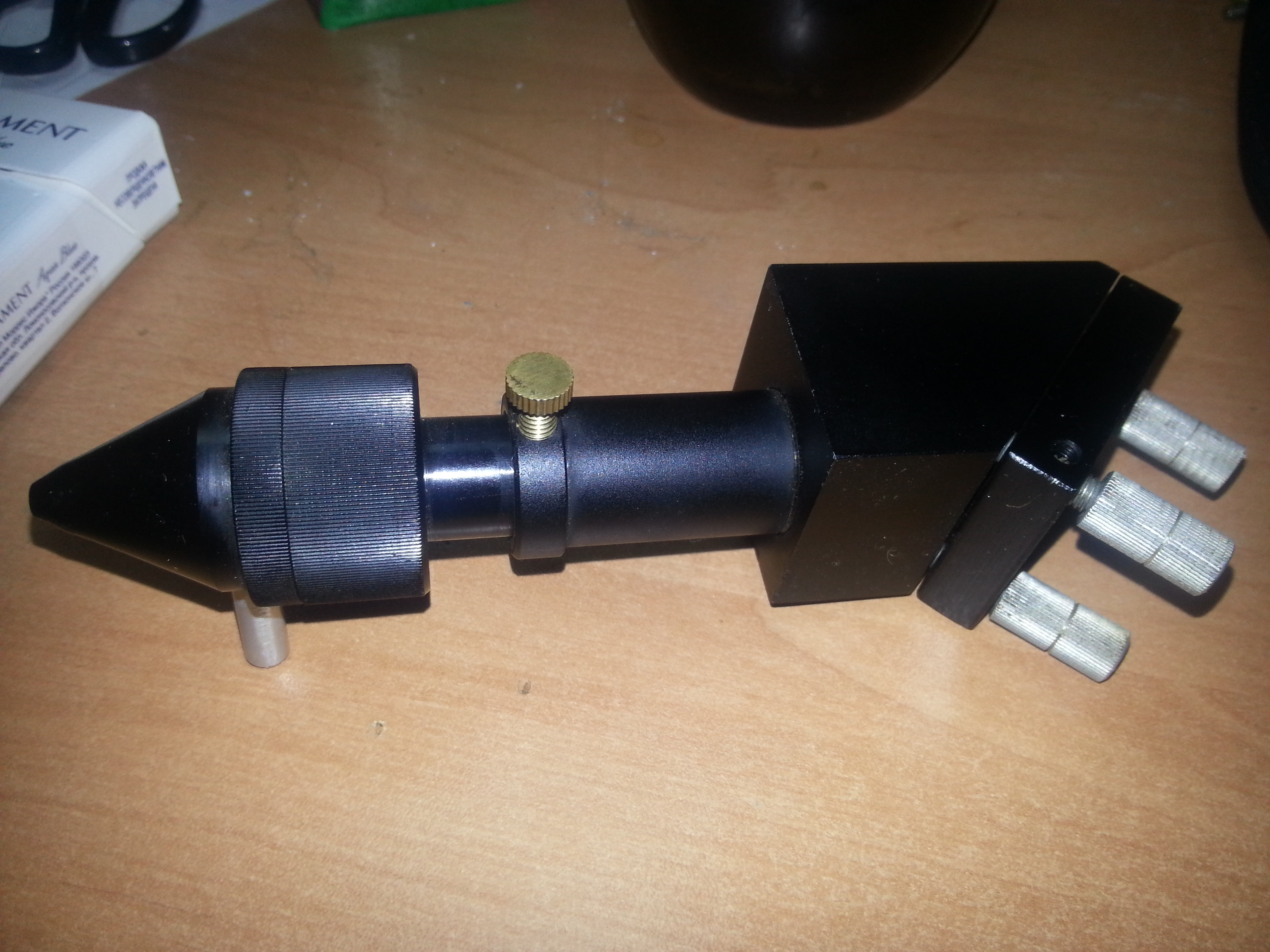

Может как вариант рассмотреть разворот 3го зеркала в противоположную сторону, что-бы 2е зеркало было на противоположной стороне двигателя Х для уменьшения воздействия вибрации на оптическую часть.


slavikma

Участник
Я изначально так и хотел сделать, но при заказе зеркала не обратил на это внимания и когда оно пришло уже было поздно, а сейчас если развернуть в оратную сторону зеркало то удет неудоно подбиратся к регулирвке по высоте фокусирующей линзы. Мучает вопрос какое фокусное растояние будет от линзы до точки фокусировки.


slavikma

Участник

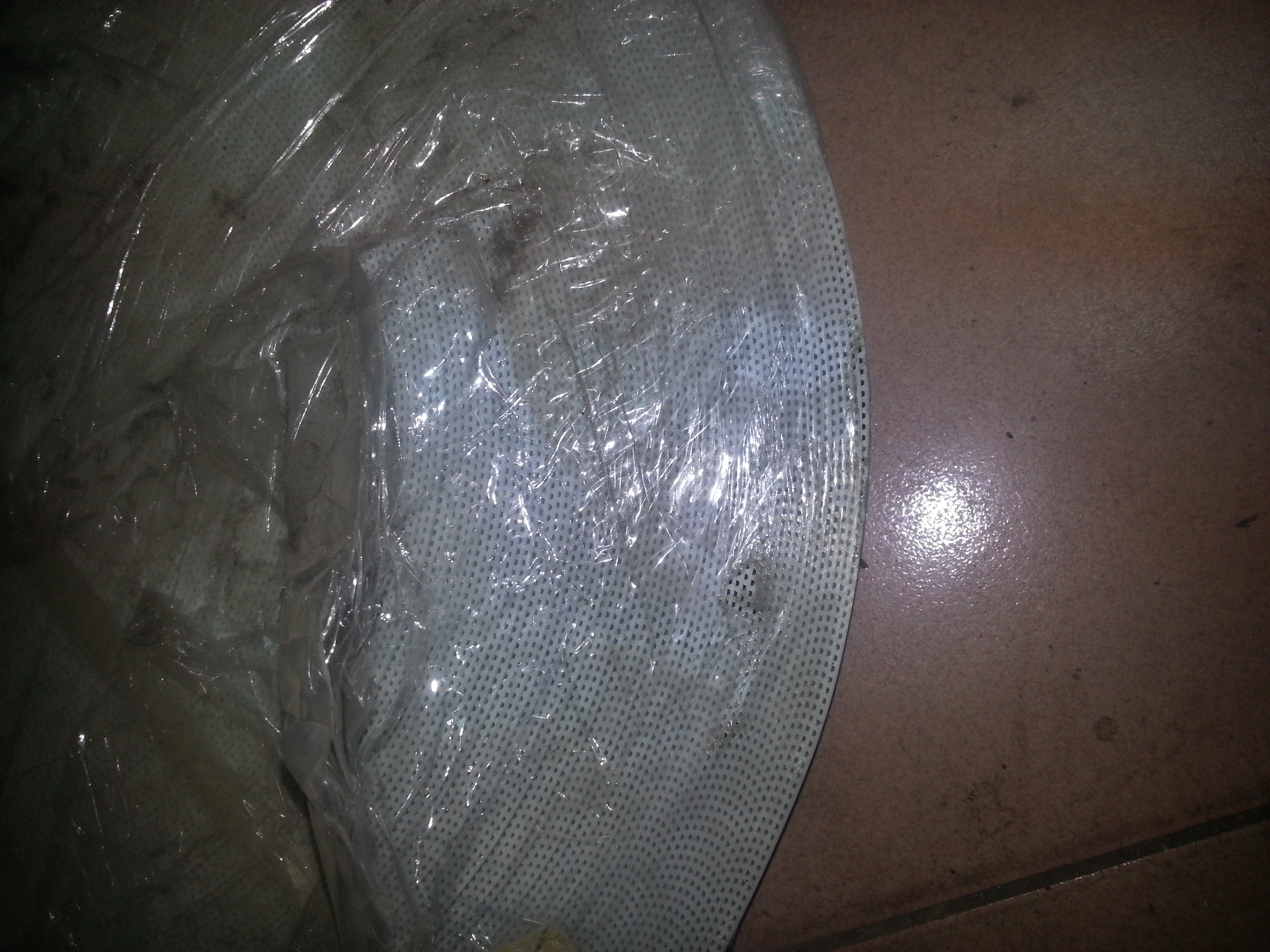

Еще пролемка возникла с ремнем зубчатым, он сам толстый а внутри него идет металический корд и приходится сильно натягивать ремень что бы небыло провиса. Как думаете стоит ли снять пластик с ремня до корда что бы он был мягче?


halkru

Константин
У нас в другую сторону ориентирован зажим, поэтому так подумал
По ремням не подскажу, т.к. у нас то-же армированные нержем, действительно немного "дубоваты", но снять с них пластик невозможно - у нас полиуретановые, возможно решило-бы проблему использования ремня с стекловолоконным кордом.


Вложения

  • 20130218_164730.jpg
    2 MB · Просмотры: 833
  • 20130218_164927.jpg
    2,4 MB · Просмотры: 720

kaluk

Новый пользователь
могу предложить для вашего станка лазерный излучатель 80Вт, блок питания для него, контроллер leetro, ПО для контроллера, всё новое, снято со станка Halk1325. Если заинтересовало, пишите на k a l u k @ n g s . r u.


halkru

Константин
могу предложить для вашего станка лазерный излучатель 80Вт, блок питания для него, контроллер leetro, ПО для контроллера, всё новое, снято со станка Halk1325. Если заинтересовало, пишите на k a l u k @ n g s . r u.
Вы поменяли на RF?!!


slavikma

Участник
могу предложить для вашего станка лазерный излучатель 80Вт, блок питания для него, контроллер leetro, ПО для контроллера, всё новое, снято со станка Halk1325. Если заинтересовало, пишите на k a l u k @ n g s . r u.
Если бы вы предложили данный вариант хотя бы месца три назад я бы подумал, а сейчас уже поздно...
У нас в другую сторону ориентирован зажим, поэтому так подумал
По ремням не подскажу, т.к. у нас то-же армированные нержем, действительно немного "дубоваты", но снять с них пластик невозможно - у нас полиуретановые, возможно решило-бы проблему использования ремня с стекловолоконным кордом.
у меня такой же ремень, все таки попробую снять часть пластика на 5см вполне нормально снялось.

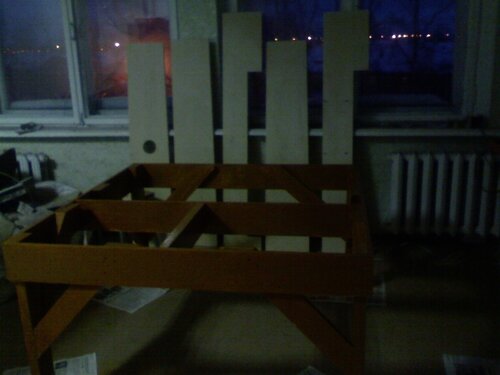

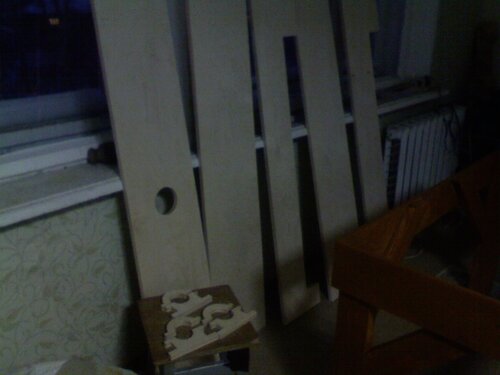

На сегодня изготовил стол станка (отфрезеровал точные размеры) боковины и перегородку в одной из бокоин сделанно отверстие под вентилятор, стенки будут с вырезом мало ли будет длинный материал, в задней стенке отврезеровал отверстия под крепления для лазерного излучателя,

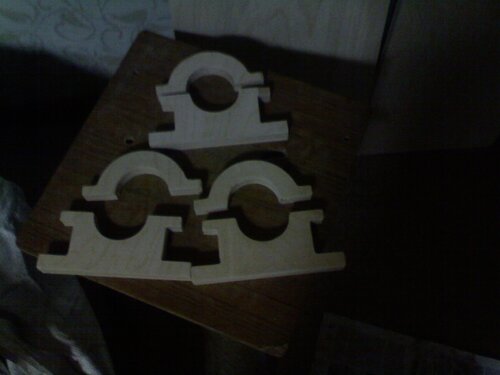

ну и сами крепления излучателя
, а еще покрасил низ станка пока что на первый раз, а внутренние части станка хочу обработать пропиткой огнебио говорят замечательная вешь.


slavikma

Участник

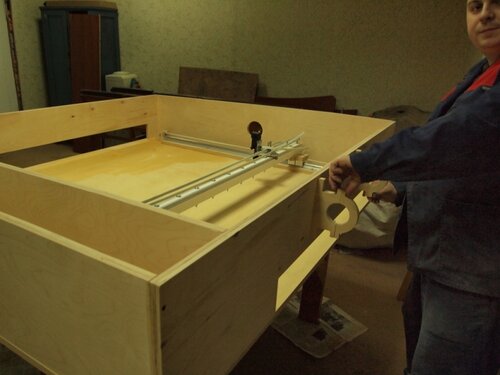

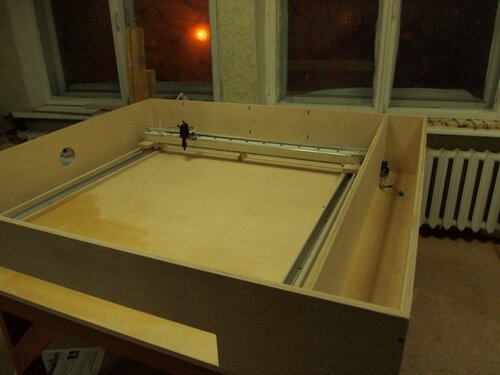

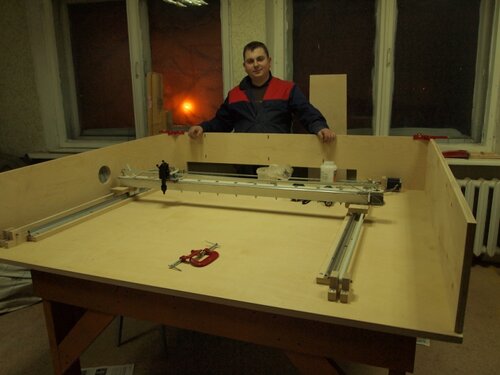

Сегодня славно потрудился собрал механнику и короб осталось только провода прокинуть, крышки сделать и покрасить ну и по мелочам, электронику раскинуть.



Видео будет чуток попозже. Еще вопросик какой надо миллиамперметр? у меня есть на 100 мА но там же токи небольшие. И еще вопросик с высоковольтного блока питания излучателя выходит один провод тонкий ( я так понимаю земля и минус) а второй с толстой изоляцией. Толстый должен идти прямо на лазер, а тонкий через миллиамперметр? я правильно понял? И по вытяжке у вас в станка какой принцип использован: стоят два вентиляторы один из них закачивает воздух а второй выкачивает, или просто выкачивает один?


halkru

Константин
Видео будет чуток попозже. Еще вопросик какой надо миллиамперметр? у меня есть на 100 мА но там же токи небольшие. И еще вопросик с высоковольтного блока питания излучателя выходит один провод тонкий ( я так понимаю земля и минус) а второй с толстой изоляцией. Толстый должен идти прямо на лазер, а тонкий через миллиамперметр? я правильно понял? И по вытяжке у вас в станка какой принцип использован: стоят два вентиляторы один из них закачивает воздух а второй выкачивает, или просто выкачивает один?
Все верно ) добавить нечего.


slavikma

Участник

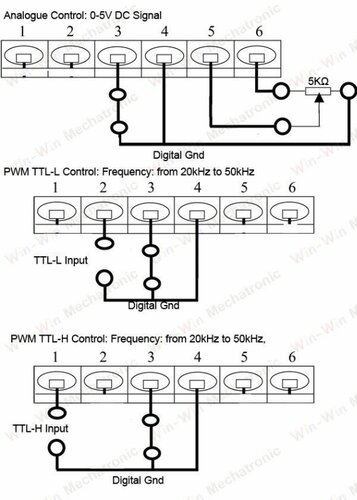

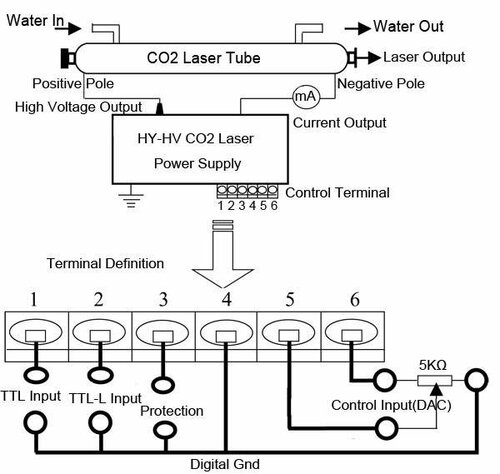

Вопросик у меня к блоку питания излучателя толком нет инструкци вот картинки к нему


Из картинок я понял что мой вариант верхний (если я буду управлять лазером в режиме 1\0 а мощностью будет упралять переменный резистор ) а вот если управлять мощностью лазера програмно то надо стаить второй либо третий вариант, я правильно понимаю?


Bert

Новый пользователь
slavikma А вы дырочку в столе делать будете под рабочей зоной ? Ато он же у вас со временем прогорит, плюс высота маленькая только для листовых материалов и все, или это не важно?

--------------------------------------------
Про БП присоединяюсь к вопросу.
В апреле кончится гарантия, хочу немного доработать свой халк40макси не DSP контролер конечно, но чтоб чуть удобней и приятней было работать, переделать на усб, цифровой амперметр поставить...
от тоже думаю как сделать управление мощностью с компьютера или хотя-бы кнопочками пошагово +/-
для кнопочек хотел заменить резистор на электронный аналог микросхему типа AD5220 или подобные их сейчас много всяких . от хотелось бы знать какой ток там по резистору протекает чтоб микросхемку подобрать.

А тут на БП оказывается есть ШИМ вход (для меня открытие) , но делать ШИМ кажется все-таки сложнее чем электронным резистором управлять. если только ардуинку прикрутить и ей через усб рулить )))
