Планирую постройку лазерного гравера раскройщика (бюджетного).

[slavikma]

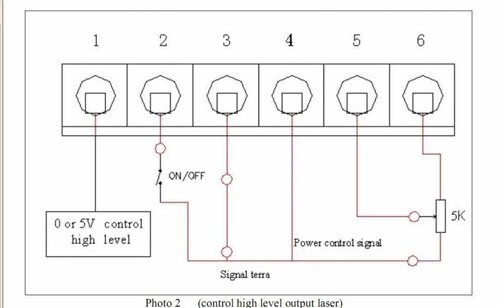

Столкнулся с проблеммой!!! подключил как на первом рисунке с регулировкой резистором

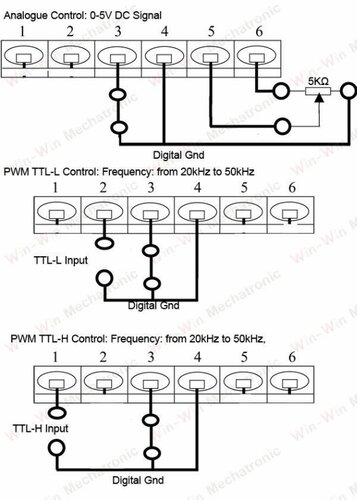

но лазер не зажигался (лампочка загоралась) когда попробовал нажать на кнопку тест и О СЧСТЬЕ лазер загорелся, а на стенке появилась отметина )))) но програмно нивкакую неполучалось зажечь лазер. Примерно два часа потратил на писки в инете моей проблеммы и случайно попалась картинка из которой я понял в чем проблемма (методом тыка побоялся эксперементировать)

думаю все понятно из рисунка. Думаю больше никто на мои грабли не бует наступать.



[slavikma]

Парон за ошибки клавиатура глючит. Ну и видео как и обещял



[Nikolaevsk]

чегото дым идёт не там где должен...



[slavikma]

Дым идет там где надо, перед местом где должно быть зеркало прикреплена наждачка с изолентой что бы видеть куда бьет луч



[slavikma]

Сегодня был первый запуск !!!!!!! Правда мач ненастроен и вместо квадратов получились овалы, но времени не было что то настраивать. Заснять неначто. Завтра видео выложу.
С расчетами ошибся (высота нижней точки фокусироки получилась больно велика примерно 50мм над уровнем стола) бывают линзы с фокусным растоянием 100мм?



[Servis]

бывают линзы с фокусным растоянием 100мм?

Бывают



[slavikma]

Потихоньку пробую лазер.. есть некоторые проблеммы с управлением излучателем, но думаю со временем решу и их.



[slavikma]

Проовал гравировать стекло (успешно) вытяжка работает замечательно при гравировке фанеры даже никакого намека на запах гари



[halkru]

Итог - на все руки мастер, что делает - все правильно.



[slavikma]

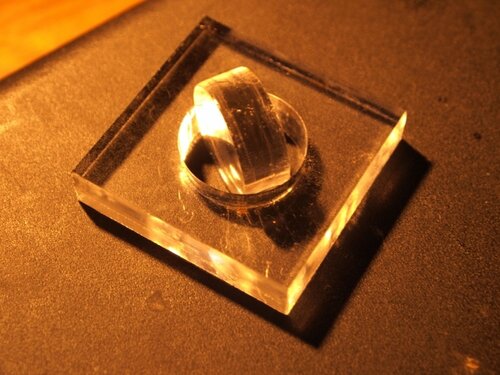

Пробный рез оргстекло 10мм
я



[slavikma]

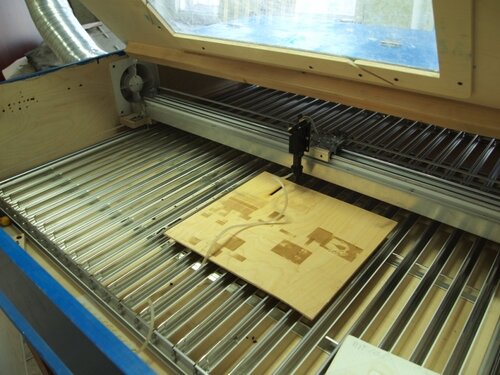

Пришлось переделать конструкцию портала, и сделал рабочий стол новый, по вектору работает хорошо, а вот с гравировкой пока ни вкакую неполучается, наверное как никрути нужен дпс контроллер но это в будующем..........



[halkru]

Управляется Mach ем? Вроде как народ не мог его прикрутить к лазерному станку..
Уже направляйка другая.. как все быстро..))



[Nikolaevsk]

Солидная механика для лазера. Китайцы нервно курят в сторонке



[slavikma]

Если честно то ступил немного, при выборе направляющих в процессе разработки станка. Можно было на эти деньги вместо двух круглых рельс и 4-х кареток заказать одну рельсу хивин и одну каретку. А так изначально и думал ставить такие направляющие но они мне показались тяжелыми 4кг прибавка к весу истал изобретать направляющие на подшипниках. Управляю Mach3, к нему есть плагин гравировки, но не получается его настроить (просто напросто нет никаких у него).



[slavikma]

Сегодня заметил что одно зеркало имеет трещину римерно на две трети, но отражающяя сторона без видимых изменений. Ну и новое видео



[halkru]

Сегодня заметил что одно зеркало имеет трещину римерно на две трети, но отражающяя сторона без видимых изменений. [/media]

Как вариант переставить его на последнее место, в головку... если на первом - может быть заметно искажение луча.



[slavikma]

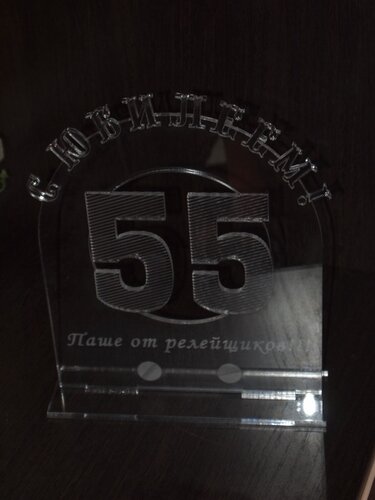

Первая толковая работа

гравировка растра + гравировка по вектору + вырезка по вектору.



[halkru]

Здорово! Действительно достойная работа..



[slavikma]

Спасибо!



[slavikma]

Получилось привязать мощьность лазера к оборотам шпинделя, а ключение через реле, прада надо место реле поставить оптопару что бы можно было что то гравироать. Перед тем как строить станок я думал можно получать будет фото высокого качества на фанере, но на самом деле ыжигатель в этом намного круче делает.
