Планирую постройку лазерного гравера раскройщика (бюджетного).

[slavikma]

slavikma А вы дырочку в столе делать будете под рабочей зоной ? Ато он же у вас со временем прогорит, плюс высота маленькая только для листовых материалов и все, или это не важно?

--------------------------------------------
Про БП присоединяюсь к вопросу.
В апреле кончится гарантия, хочу немного доработать свой халк40макси не DSP контролер конечно, но чтоб чуть удобней и приятней было работать, переделать на усб, цифровой амперметр поставить...
от тоже думаю как сделать управление мощностью с компьютера или хотя-бы кнопочками пошагово +/-
для кнопочек хотел заменить резистор на электронный аналог микросхему типа AD5220 или подобные их сейчас много всяких . от хотелось бы знать какой ток там по резистору протекает чтоб микросхемку подобрать.

А тут на БП оказывается есть ШИМ вход (для меня открытие) , но делать ШИМ кажется все-таки сложнее чем электронным резистором управлять. если только ардуинку прикрутить и ей через усб рулить )))

Если понадобится то сделаю без проблемм, на фанере будет лежать лист метала скорей всего или еще что то что бы сам стол не подгорал, но это чуть позже когда пойму что мне надо. Ну и поворотную ось планирую сваять, под нее точно придется прорезать стол станка. Сегодня раскроил последние части станка, завтра буду все красить и попробую от ремня срезать часть пластика.



[Bert]

Если понадобится то сделаю без проблемм, на фанере будет лежать лист метала скорей всего или еще что то что бы сам стол не подгорал,

если на голом металле без зазора резать дерево или картон, смола или что там выделяется, будет пачкать готовое изделие . получаются такие неаккуратные коричневые капли снизу заготовки, если на фанере это шкуркой можно , то с картоном ничего не сделаешь.



[Bert]

Если понадобится то сделаю без проблемм, на фанере будет лежать лист метала скорей всего или еще что то что бы сам стол не подгорал,

если на голом металле без зазора резать дерево или картон, смола или что там выделяется, будет пачкать готовое изделие . получаются такие неаккуратные коричневые капли снизу заготовки, если на фанере это шкуркой можно , то с картоном ничего не сделаешь.



[slavikma]

В самом начале думаю просто мелочь одинакового номинала рассыпать по всей площади ))) Сейчас проблемма с вытяжкой у меня... не могу определится с вентиляторами. Естть еще мысль в станок затолкать компьютер что бы небыло никаких лишних проводов.



[slavikma]

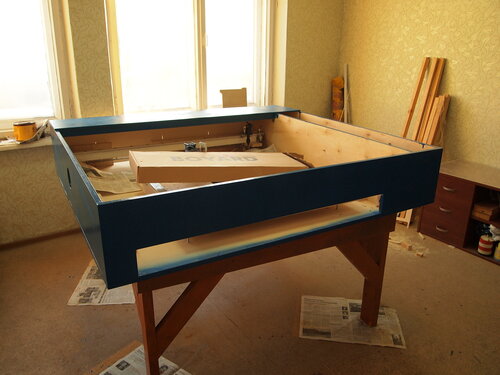

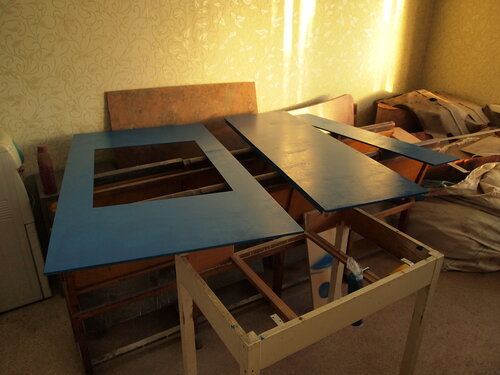

Покрасил всё.



[halkru]

А тут на БП оказывается есть ШИМ вход (для меня открытие) , но делать ШИМ кажется все-таки сложнее чем электронным резистором управлять. если только ардуинку прикрутить и ей через усб рулить )))

Емкость на ШИМ - результат, тот-же резистор



[slavikma]

Емкость на ШИМ - результат, тот-же резистор

Я так понимаю шим нужен для управления лазером при гравировке?



[halkru]

Я так понимаю шим нужен для управления лазером при гравировке?

На "лету" мощность не меняет, только на определенный слой. Разницы нет гравировка или резка.



[slavikma]

Все собрал осталось поставить излучатель и компьютер мощнее, а то несправляется старенький ноут.



[slavikma]

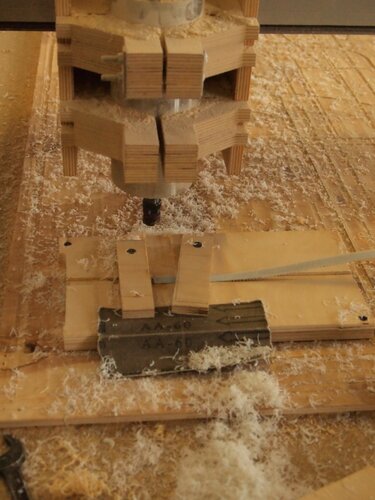

Ремень удалось утоньшить на 0.9 мм вначале сделал приспособу для этого а потом ирокой фрезой срезал часть ремня



[slavikma]

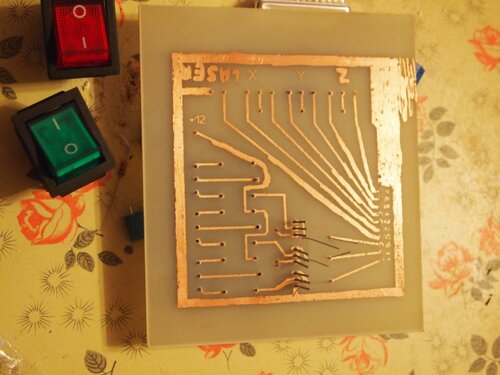

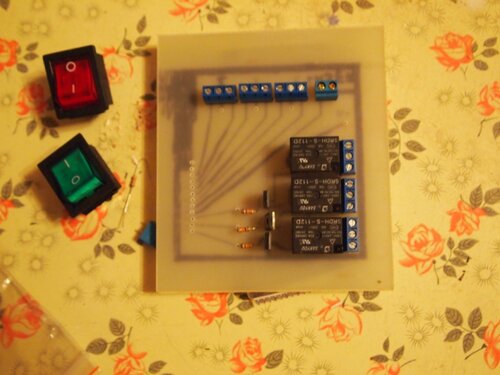

Пока жду лазер вытравил плату развязку для драйверов трех реле и выход на блок питания лазера.



[slavikma]

Получил излучатель!!! ОГРОМНОЕ Спасибо! Еще вопросы:
1)Какой максимальный ток можно подавать на излучатель 60Вт? или же высоковольтный блок не выдаст большего тока чем можно?
2)Подойдет ли в качестве охлаждающей жидкости жидкость для омывателя автомобиля? А то бось как бы не замерзла вода когда холодно будет.



[halkru]

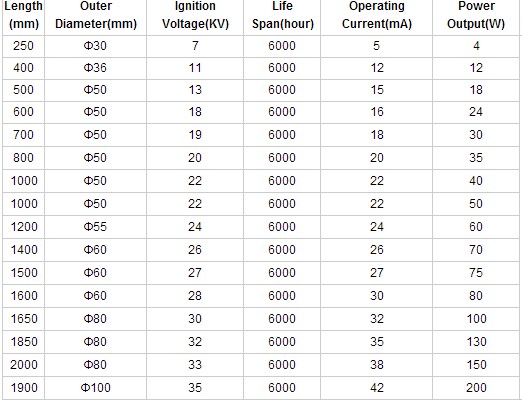

Таблица одного из производителей

Да, вполне подойдет, но не рекомендуется работать на меньше 10 гр.



[slavikma]

А как же специальные системы для охлаждения лазера ? или там температура не минусовая? где то встречал про это?



[halkru]

Нет, не минусовая, хотя и работают как настоящий холодильник )



[slavikma]

Блок питания лазерного излучателя расчитанный на 60 Вт излучатель его можно использовать на все 100% или нет?



[halkru]

Из практики - обычно на 90% макс. мощности, что существенно продлевает срок жизни трубы и качество ее излучения.



[slavikma]

понял спасибо! для меня это будет примерно 20-21мА



[slavikma]

У меня на излучателе электроды покрыты тонким слоем стекла и только самый кончик без стекла как можно закрепить провод?
Собрал и подключил систему охлаждения (работает) дистилированная вода и жидкость для омывателя 50\50
Завтра постараюсь пробный пуск устроить. Ну и видео выложу.



[halkru]

Намотка, предварительно надев кембрик на провод, потом им зафиксировать.
