Это интересно Лазеры для гравировки имени на ложках

[Дмитрий)]

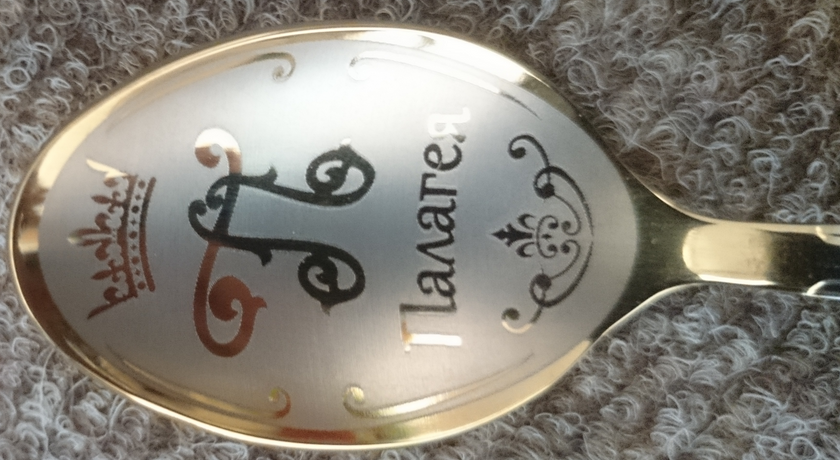

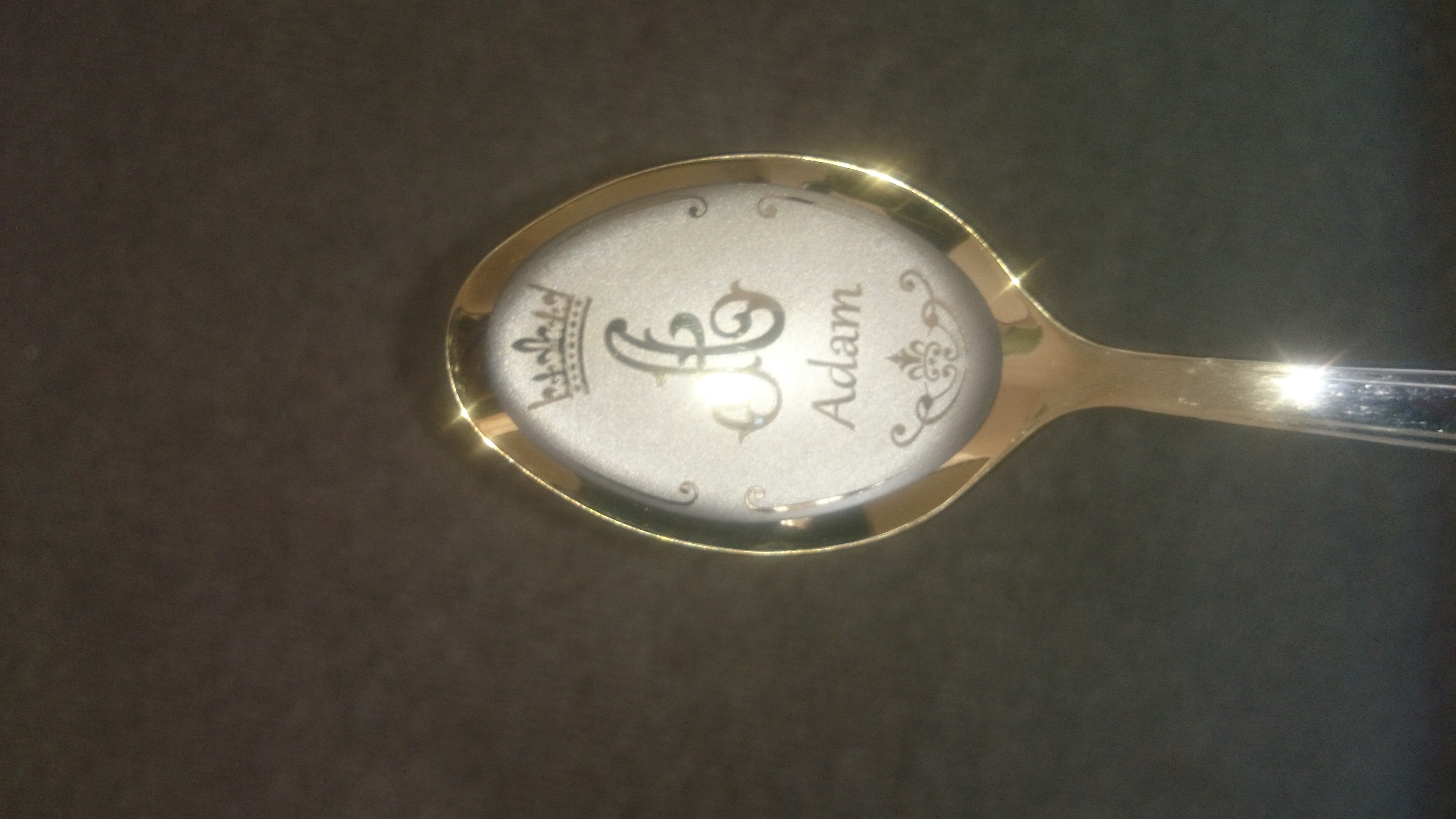

Вот работа выполненная на SHARPMARK FIBER ,без опускания и поднятия маркирующего модуля с полной заливкой время 17 сек.(ссори за качество фото, но суть понять можно)



[halkru]

Видно - края потемневшие, и да, ложка с нитрид-титаном, надо будет попробовать



[Дмитрий)]

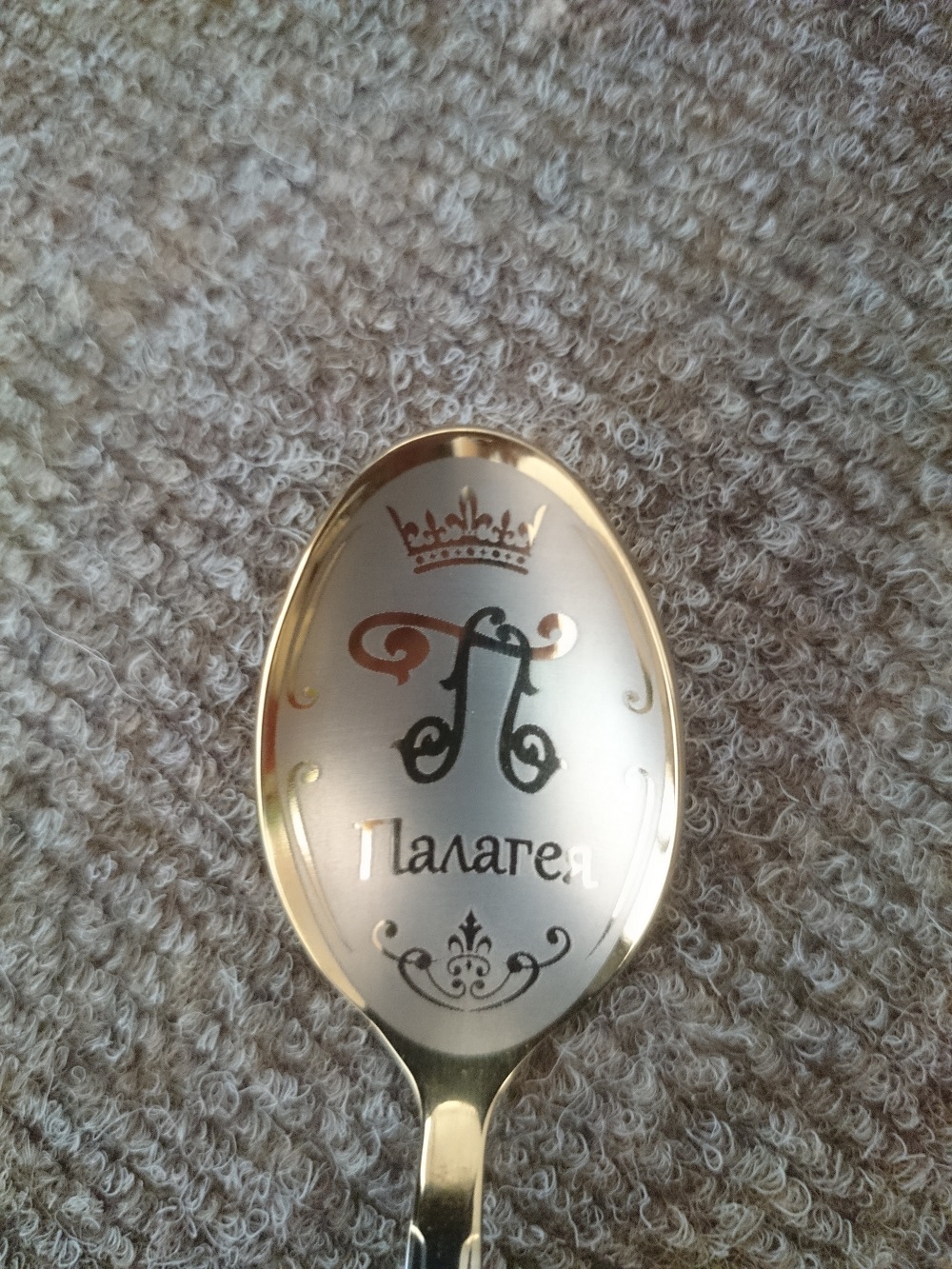

Константин + 100 за внимательность)) ( только я писал про качество фото)) здесь может лучше получилось.



[Дмитрий)]

Вот



[Дмитрий)]

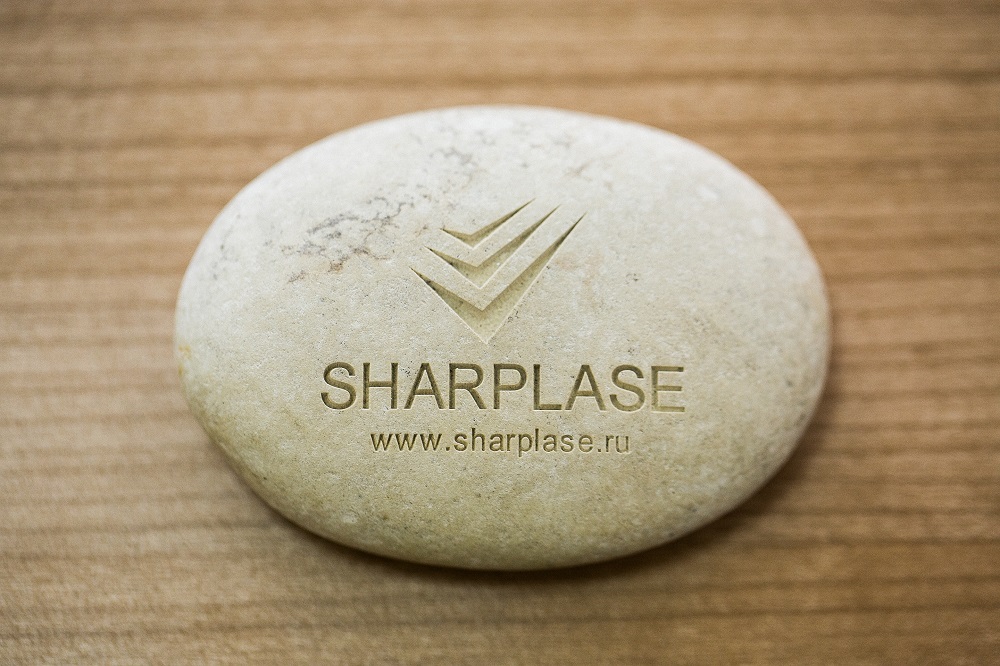

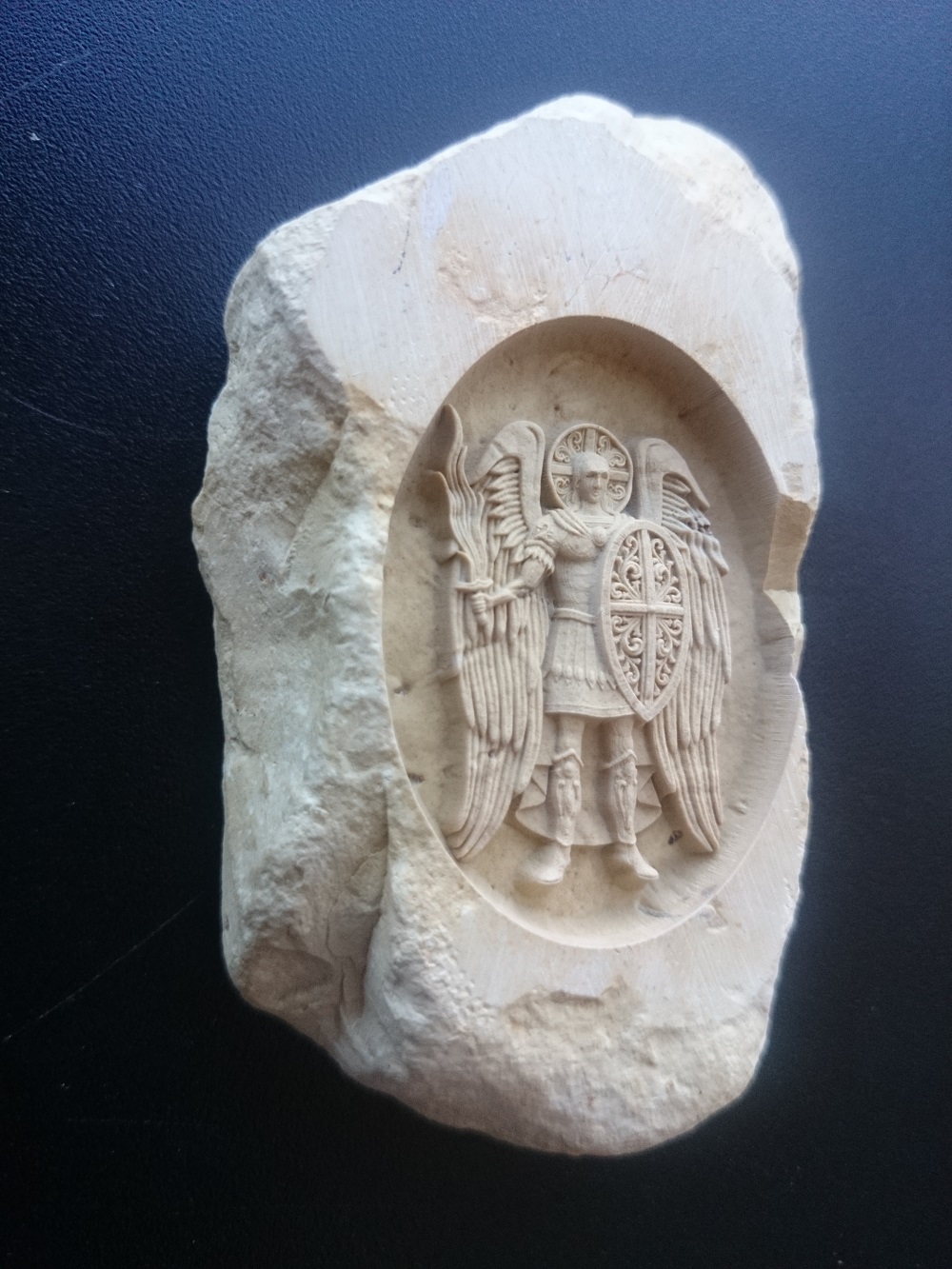

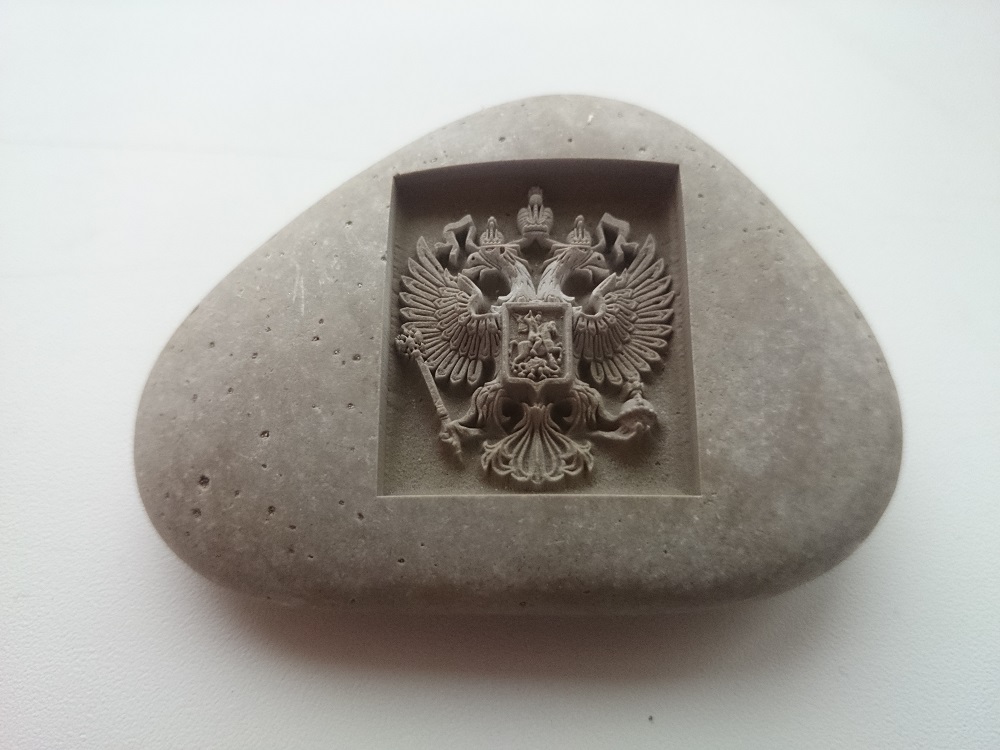

Ложки это просто) вот еще работы. Наша Российская галька.



[halkru]

Константин + 100 за внимательность)) ( только я писал про качество фото)) здесь может лучше получилось.

Да, уже подправил маленько ))
Больше всего нра качество скан головы - хорошо уложены строчки. 0.05 растр?
П и Я светлые, и завиток слева.. А в общем отлично, думаю



[halkru]

Ложки это просто) вот еще работы. Наша Российская галька.

по камню?
Поеду вечером на Амур, наберу, обязательно попробую, может какие камни особенные?



[MRoman63]

У Владимира (pvm63, который тему начинал), стоит для ложек объектив с фокусом 290mm (так на ней написано ). Реальное расстояние от поверхности объектива до поверхности маркировки примерно 321мм. В EzCade настроено поле маркировки для данной оптики 200х200мм. Прекрасно маркирует все корыто ложки. Глубины фокуса хватает вполне. Никакой 3D маркировки мутить не надо даже. Хотя у производителя JCZ есть и 3D скан головы. Вот забавное видео от них



[halkru]

Значит верно объектив еще длиннее нужно раза в 1.5 ))

Не ожидал такого использования динамической фокусировки луча, как все быстро развивается... раньше это применяли на полях более 300 мм, а оно вона как можно.



[Дмитрий)]

Да, уже подправил маленько ))
Больше всего нра качество скан головы - хорошо уложены строчки. 0.05 растр?
П и Я светлые, и завиток слева.. А в общем отлично, думаю

Там 3D модель STL. Потом покажите что получилось.



[pvm63]

Лазер FM20.

На линзе написано: F-Theta Lens f=290 mm λ= 1064 nm 29020150

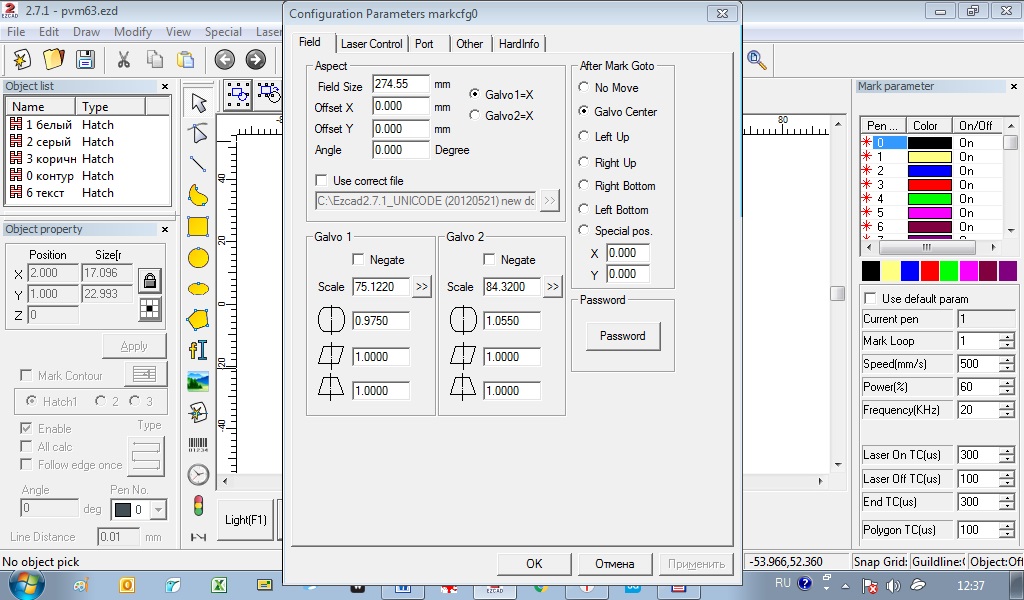

Информация, вызываемая через F3, представлена в прикрепленном файле.

FildSize = 274,55 mm. Значение проставлено в корректирующем файле Изготовителем.


Фокусное расстояние определялось методом изменения высоты головки по максимуму нанесения гравировки черного цвета рисунка (квадрата). Высота до линзы составила 398 mm.

Параметры варианта для черного участка:

- Line Distance, mm 0,01

- Speed, mm \ s 500

- Power, % 95

- Frequency, KHz 20


Для ложки расстояние корректировалось с учетом кривизны черпака (половина высоты рисунка в черпаке) и толщины стали самой ложки.

Определился вариант для белого участка для ложки с нитрид титановым покрытием:

- Line Distance, mm 0,05

- Speed, mm \ s 500

- Power, % 50

- Frequency, KHz 20


Для гравировки ложек динамической фокусировки луча не требуется.

=------

Vk.com/pvm63



[pvm63]



[Дмитрий)]

Посмотреть вложение 5875

Если это софт к лазеру, то это жесть



[Дмитрий)]

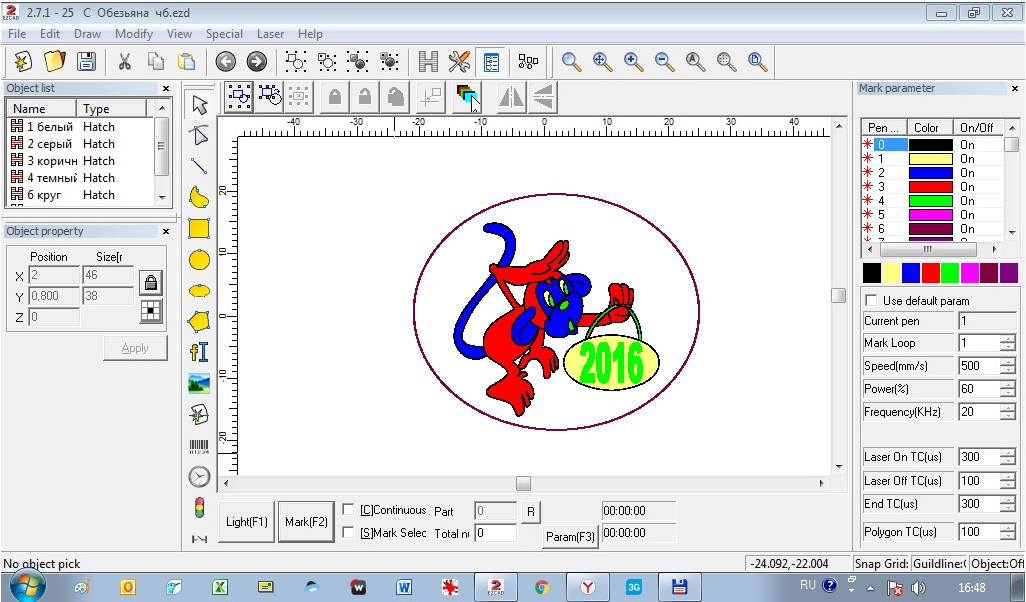

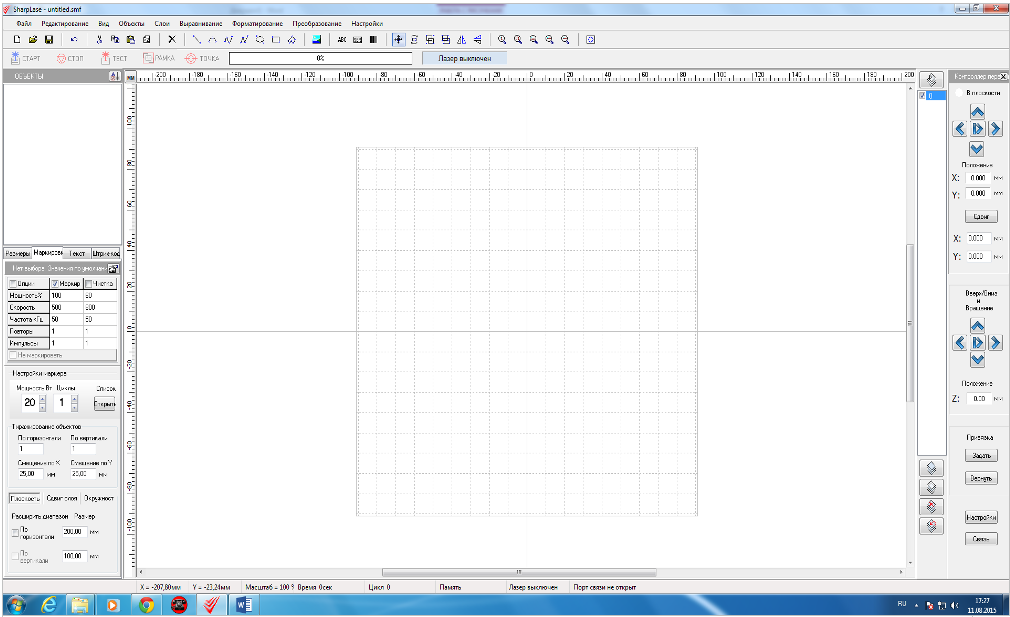

Вот с таким софтом работаем)



[sergofej]

Если это софт к лазеру, то это жесть

Это точно !!
Минимаркер2 -это деньги на ветер. (ихний софт=_а_ашка)



[sergofej]

Ой ! Буковки пропустил. Па ,Ра или 2 Ка.



[pvm63]

Если это софт к лазеру, то это жесть

На ветке есть полная Инструкция для лазера FM20 от MRoman63. Там и вид экрана, описание возможностей, . . . .
Меня в принципе устраивает софт. Для изготовления ложек . . . .
Правда я с другим софтом не работал . . .


=------
Vk.com/pvm63
podarok-more.



[alexander-1]

Значит верно объектив еще длиннее нужно раза в 1.5 ))

Не ожидал такого использования динамической фокусировки луча, как все быстро развивается... раньше это применяли на полях более 300 мм, а оно вона как можно.

Значит я правильно сделал, что заказал поле 300-300 или я чего то не понял?)



[halkru]

Значит я правильно сделал, что заказал поле 300-300 или я чего то не понял?)

Ну это смотря для каких задач



[alexander-1]

Задача одна-$$$
