Чудная программа ezcad2,0 и устройство вращения

[laserbob]

A что если поворотку закрепить на подъемный столик, а столик прикрутить к рабочему столу? Тогда можно будет регулировать патрон по высоте, а если не будет хватать наклона, то сделать проточку для хода регулирующего болта, по идее, общая конструкция не должна нарушиться.



[Alb16]

Прошу помощи!!!
При гравировке на цилиндрах ход луча получается не постоянно как на плоскости, или на видео у Servis, а с ощутимыми перерывами на поворот патрона. Пробовали установить такие же параметры как у Servis, меняли и штриховку, и ширину разбивки, но перерывы не пропадают.
Никак не можем победить эту проблему. При единичном заказе как бы терпимо, но когда несколько предметов - получается долго. Подскажите, пожалуйста, куда копать, где регулируются эти задержки?
Ссылка на видео работы:
https://yadi.sk/i/gtbpqfH_3SpHGq



[MaxiMarker]

При гравировке на цилиндрах ход луча получается не постоянно как на плоскости, или на видео у Servis, а с ощутимыми перерывами на поворот патрона.

Так таков алгоритм гравировки с применением устройств вращения в EzCad. Всегда нужно время, чтобы патрон передвинулся в следующую позицию. Только тогда начнётся гравировка следующего сегмента.
Просто, если ставить размер разбивки совсем маленький, то это время немного сокращается и иногда (при определённых сочетаниях параметров) создаётся впечатление, что патрон движется непрерывно.



[Alb16]

MaxiMarker, спасибо за ответ! У Servis гравировка практически непрерывна, а у нас с паузами. Выставляли абсолютно все параметры, присланные Servis, гравировали их изображение, но результат без изменений. Когда выставляем сегмент, например 5 мм, гравирует полосу и поворачивает. Но появляются небольшие полосы между сегментами. При выставлении маленьких сегментов поворот получается после каждого прохода луча. Но увеличивается время гравировки.



[MaxiMarker]

При выставлении маленьких сегментов поворот получается после каждого прохода луча. Но увеличивается время гравировки.

Значит нужно смотреть настройки дополнительной оси - мин. скорость, макс. скорость, время ускорения и кол-во импульсов на 1 оборот.



[Alb16]

Спасибо! Завтра посмотрю...



[halkru]

Выставляли абсолютно все параметры, присланные Servis

Например автоповорота на 45 гр. нет у нас. Тут любой параметр может внести свою лепту )



[Alb16]

Поворота на 45 точно нет.



[halkru]

Поворота на 45 точно нет.

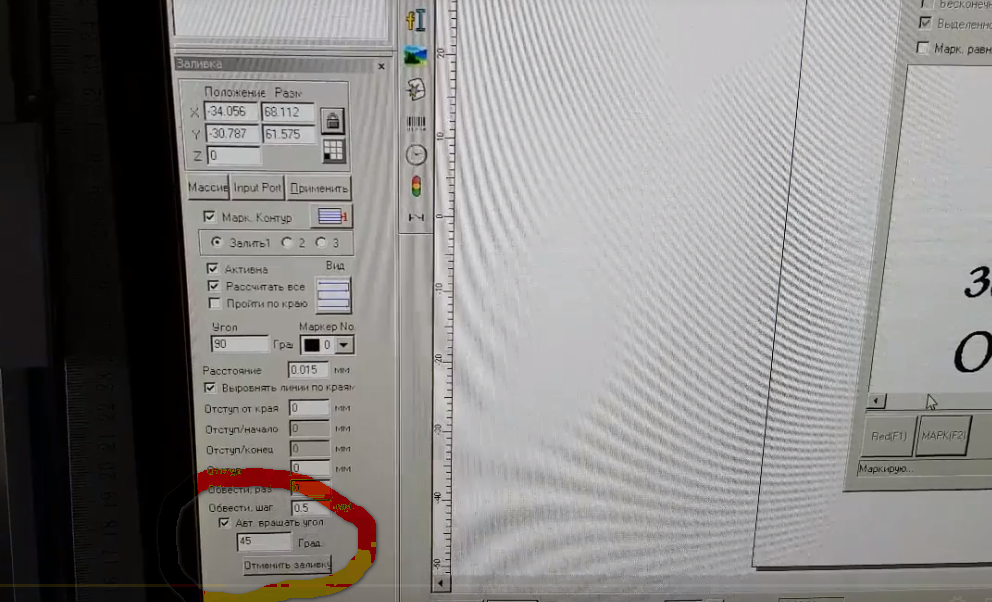

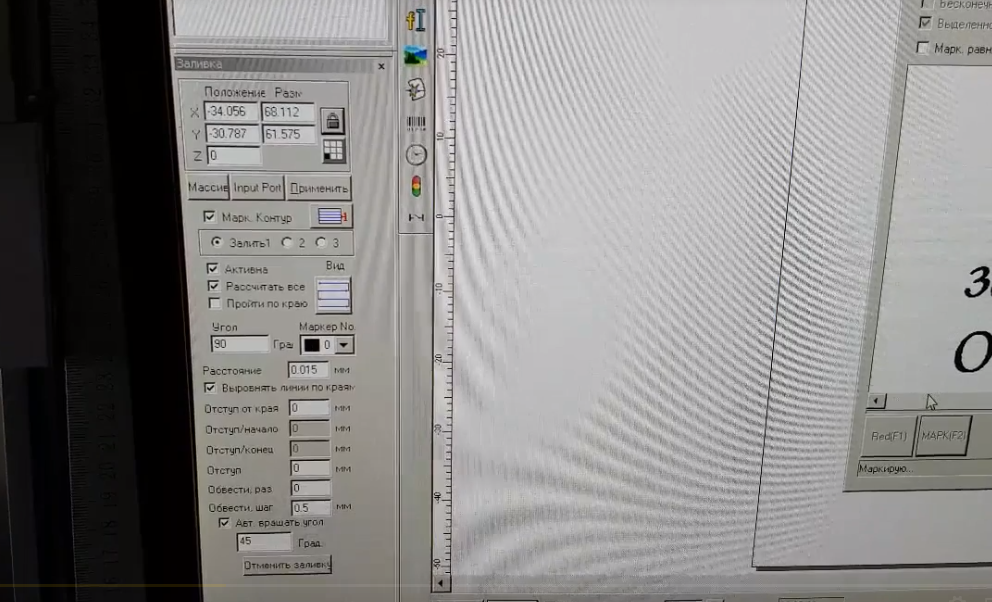

Скриншот Вашего видео



[Alb16]

Да, согласен, на этом видео не убрано. Но убирали и эти 45, и 90 что выше. Просто решил, 45 влияют только при повторном прохождении, а вот верхние - направление штриховки, могли бы влиять.
Хотя, возник вопрос, угол повторного прохождения влияет на угол первое прохода?



[halkru]

Хотя, возник вопрос, угол повторного прохождения влияет на угол первое прохода?

Пока для себя не решили ... т.к. под микроскопом не видно разницы при заливке горизонтально или вертикально и гравировке с таким шагом, как на самом деле исполняется алгоритм.



[Alb16]

MaxiMarker, спасибо за подсказку! Изменили скорости поворота оси на максимальные значения, всё стало гораздо быстрее маркироваться. Есть не большая пауза при повороте, но уже намного быстрее.
Ранее в присланных файлах Констактином и Servis мы недоглядели эти значения. У нас стояла точка после второй девятки, т.е. почти 100. А надо было все девятки без точек.
MaxiMarker, Константин, Servis ещё раз - большое спасибо!!!



[otts_xs]

У меня сегодня при гравировке на оси вращения произошел казус. Отправил макет, а гравировка началась в зеркальном отображении, при этом без плагина (на плоскости) нормально не в зеркале. У кого есть мысли?



[halkru]

а гравировка началась в зеркальном отображении

Переставьте устройство вращения зеркально, или установите галочку - инвертировать ось.



[otts_xs]

Ну так я единственно что поменял относительно предыдущей гравировки цилиндров, это переставил ось зеркально (сам мотор, ибо не вмещалась заготовка), в файле повернул макет на 180 градусов. Смысл и инверсии?



[halkru]

в файле повернул макет на 180 градусов

Надо было не повернуть, а отразить.



[otts_xs]

не понял. в чем я был не прав? я переставил мотор оставив ту же ось X, раньше он двигался с лева на право, теперь справа на лево и так как верх предмета повернулся на 180 градусов я повернул сам макет, каким образом программа поняла, что что-то изменилось



[halkru]

я переставил мотор оставив ту же ось X

Когда Вы переставили мотор - не только повернули изображение, но и отзеркалили его. Программа об этом (перестановке) не знает и делает как надо..)



[halkru]

Надо было не повернуть, а отразить.

Вернее и повернуть и отразить



[Роман147]

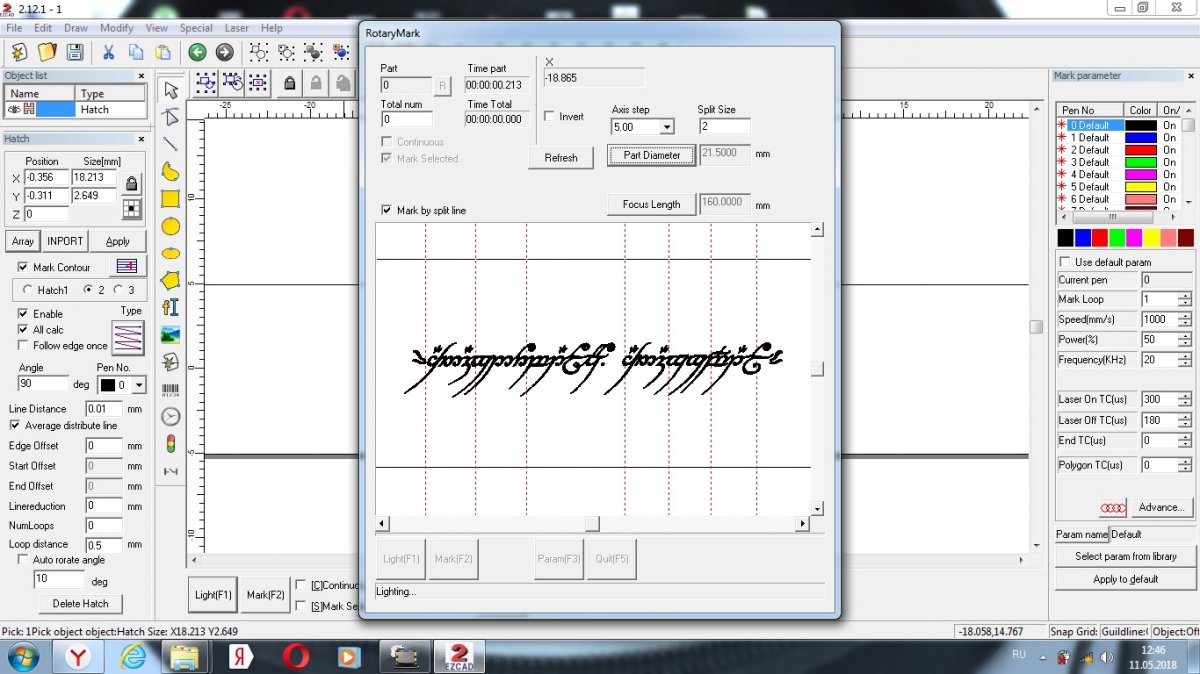

Здравствуйте! Вожусь с повороткой, в плане текста разобрался. А сегодня хотел отгравировать векторный файл(в Rotary Mark), но при нажатии кнопки Light(F1) в самом низу идет процесс сканирования, кнопки неактивны, и на этом всё! Подскажите, пожалуйста, в чём может быть дело? Параметр кольца выставлен правильно.
