Чудная программа ezcad2,0 и устройство вращения

[halkru]

в чём может быть дело?

Такая логика работы.



[Роман147]

Но тогда невозможно нажать кнопку Mark и гравирнуть! И приходится либо закрывать ezcad, либо выключать станок.
И ещё - нет просмотра вектора по кругу(Light), как в Ring Text Mark



[Valera5609]

Но тогда невозможно нажать кнопку Mark и гравирнуть! И приходится либо закрывать ezcad, либо выключать станок.
И ещё - нет просмотра вектора по кругу(Light), как в Ring Text Mark

кнопка Esc вам в помощь ... всегла когда работаю использую F1 рамка, F2 маркировка , Esc стоп



[Роман147]

Благодарен вам за ответы! Сейчас испробуем



[Роман147]

Всё получилось! Спасибо!!!



[Evgeniy666]

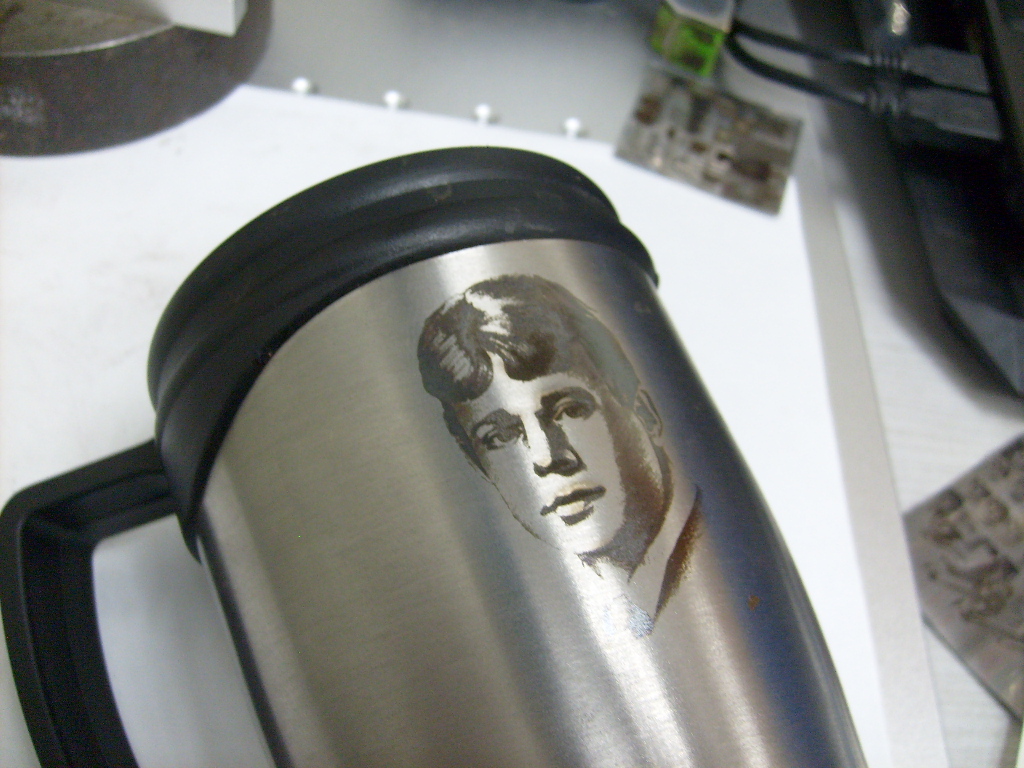

как вы делаете такую черную гладкую гравировку ??



[olfema]

Всем доброго здоровья!
У меня RAYCUS 30watt линза f-160.

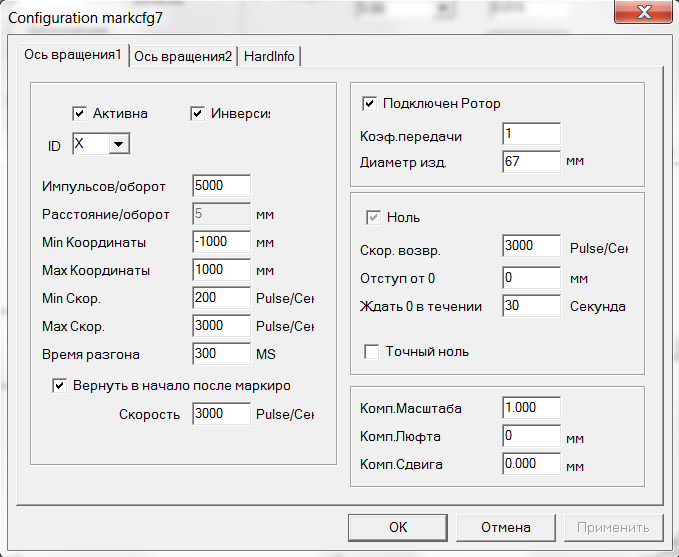

Прочитал весь форум, посмотрел данные шагового двигателя, внес данные цифры 5000 импульсов на оборот.
На стальном термосе необходимо сделать гравировку.

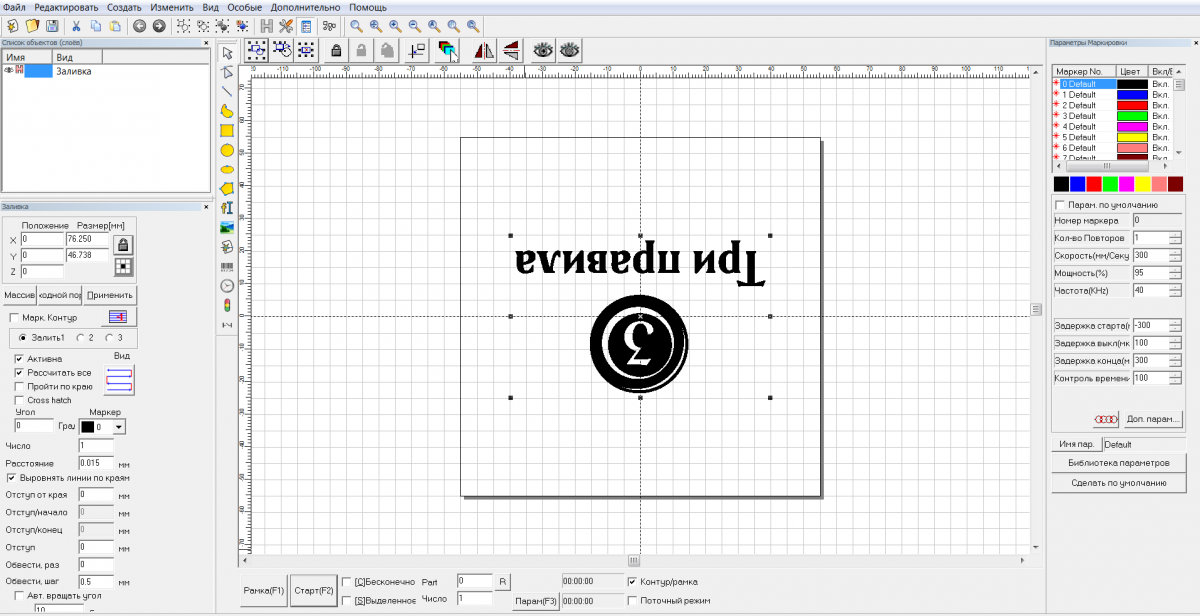

Настроил векторное изображение, выставил режимы, благо они здесь, на форуме, есть (см. 01,02,03).

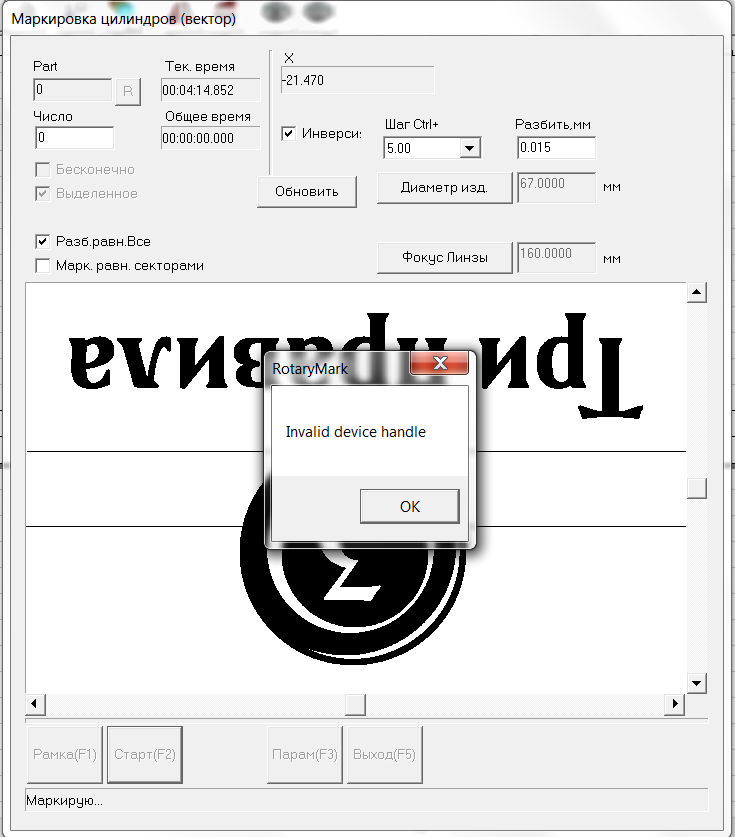

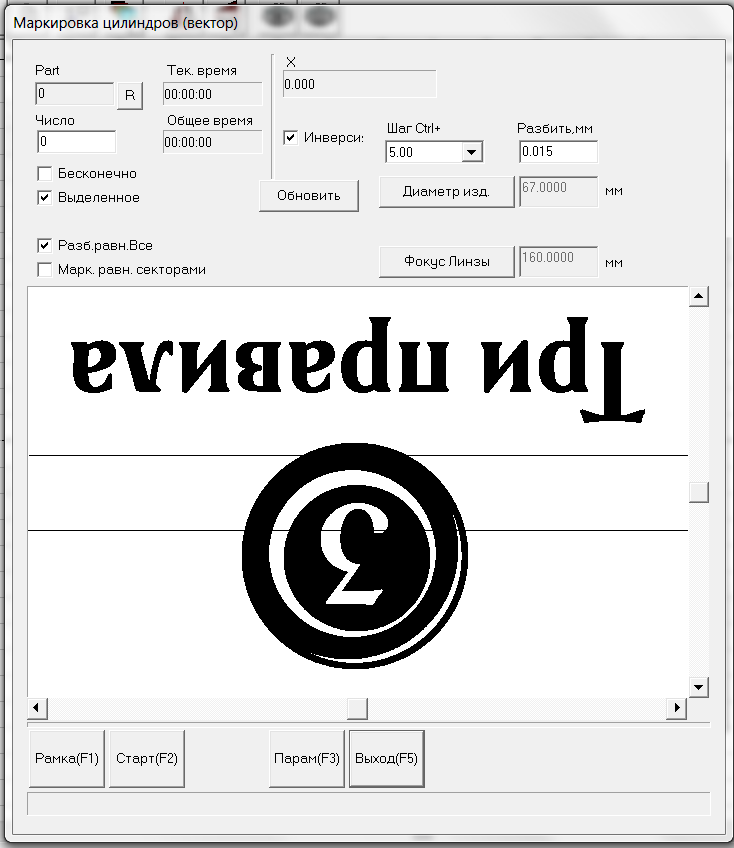

Нажал старт в надежде, что получу ожидаемое, но процесс неожиданно остановился и выскочило сообщение об ошибке (см. 04).
Друзья, подскажите, что не так...

.



[halkru]

5000 импульсов на оборот

Не похоже на реальную величину.



[olfema]

Почему?

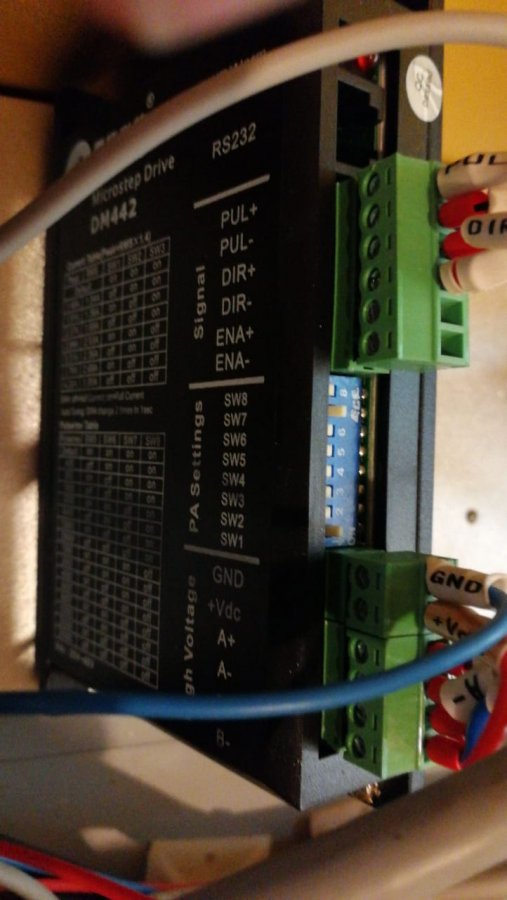

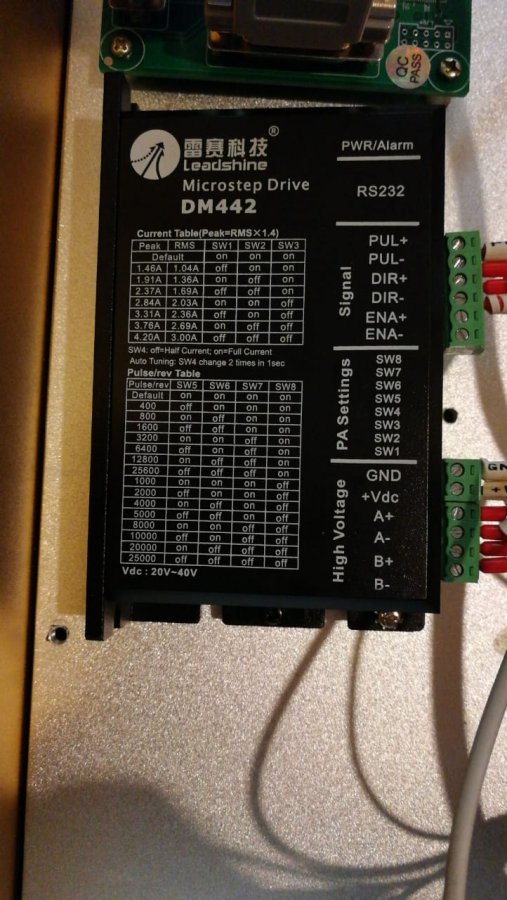

Переключатели 1 и 7 в положении on. См. на фото.



[olfema]

переустановил драйвер. Лазер заработал.
Но столкнулся с другой проблемой. Пытаюсь гравировать круг, получаю овал, одна сторона которого в два раза больше другой.
Подскажите что делать?



[Alb16]

Провести все первоначальные настройки F3



[Роман147]

Для устройств вращения в программе есть 3 других плагина - 2 из них предназначены только для гравировки текстовых символов (RingTextMark и RotateText), а третий для векторных объектов

А растровое фото в BMP-формате невозможно гравирнуть на поворотке через Rotary Mark???



[MaxiMarker]

А растровое фото в BMP-формате невозможно гравирнуть на поворотке через Rotary Mark???

Нет, только вектор.



[Роман147]

Спасибо за информацию! А то сегодня пробовал - никак, сначала думал, может программа зависла. Ан нет...

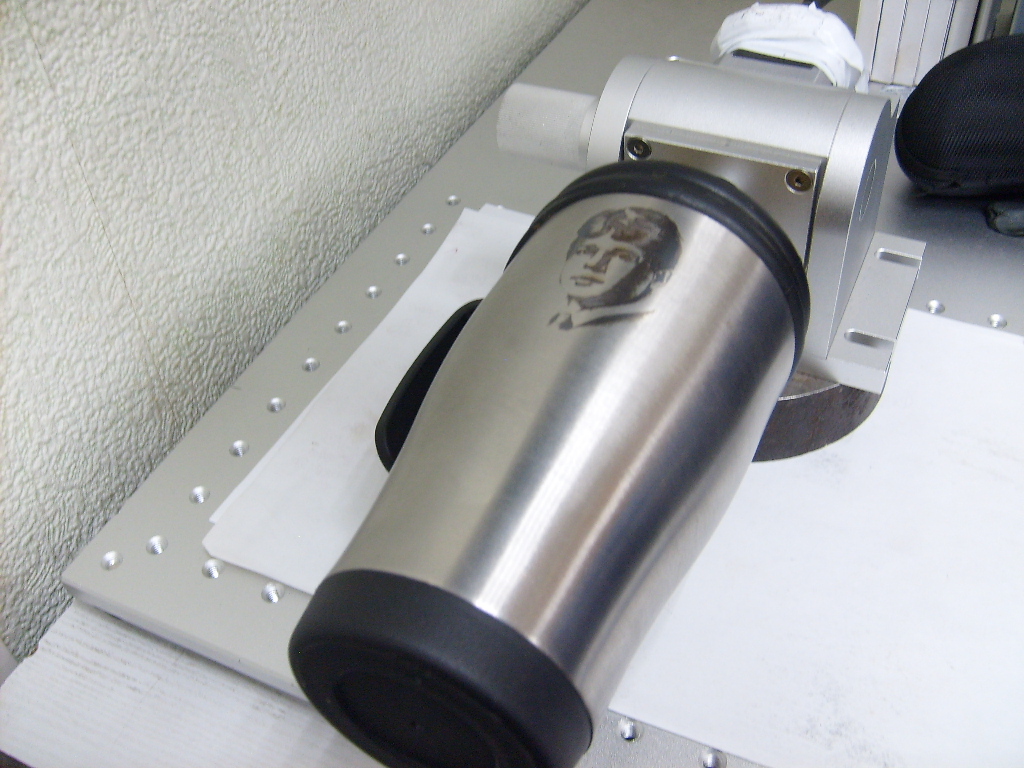

Пришлось сделать, как на плоскости(а хотелось изображение побольше)



[Роман147]

Всем добрый день! Подскажите, пожалуйста:
1) как правильно на поворотке установить стопочку?
2) какой диаметр выставлять для вектортного изображения по всей высоте(верхнюю или нижнюю окружность)?



[Роман147]

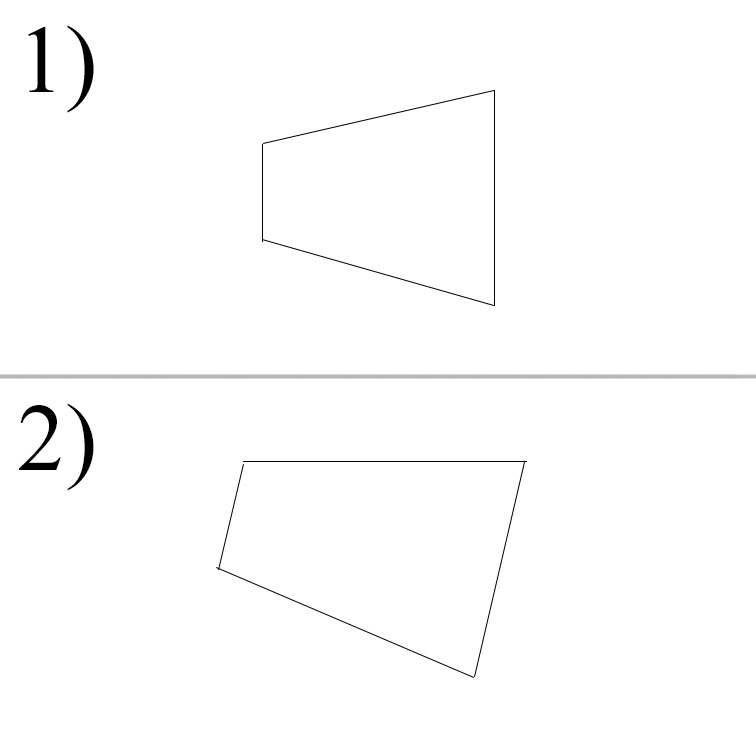

Я так понял, поверхность гравируемой плоскости должна быть параллельна столу? Второй вариант?



[Alb16]

Изображение должно быть всегда в фокусе, поэтому для не очень узкого - 2.
Диаметр берите по центру изображения



[Роман147]

большое спасибо!!



[Artvoyager]

Еще раз, не надо задавать чуть больше чуть меньше, откалибруйте для начала размеры маркировки на предмет актуальности размеров в программе, например маркированный квадрат 50х50 мм, точно соответствовал нарисованному в программе.

Откалибровал квадрат, искажения поправил. Попробовал минимальный шаг сделать, у меня работает до 1 мм. Тогда гравировка идет полосами по 1мм с видимыми зазорами. Если увеличить значение диаметр на 3 мм зазоры пропадают за счет сжатия векторного изображения по горизонтали. Круг превращается в яйцо. Что еще можно сделать, уже не представляю. Как вариант, попробовал сначала сделать гравировку шагами по 3 мм, а потом 5 мм чтобы стыки перекрыть. Но они все равно полосами видны.



[Artvoyager]

Подбираем масштаб чтобы исключить или сгладить стыки маркировки

Подбор масштаба для устройства вращения, чтобы сгладить стыки маркировки

• Servis
• 9 Окт 2017

На фото результат подбора масштаба. А сам процесс какой?
