Делюсь опытом Поломки излучателей. симптоматика, тесты и возможные решения.
- Автор темы olkors
- Дата начала
halkru
Константин

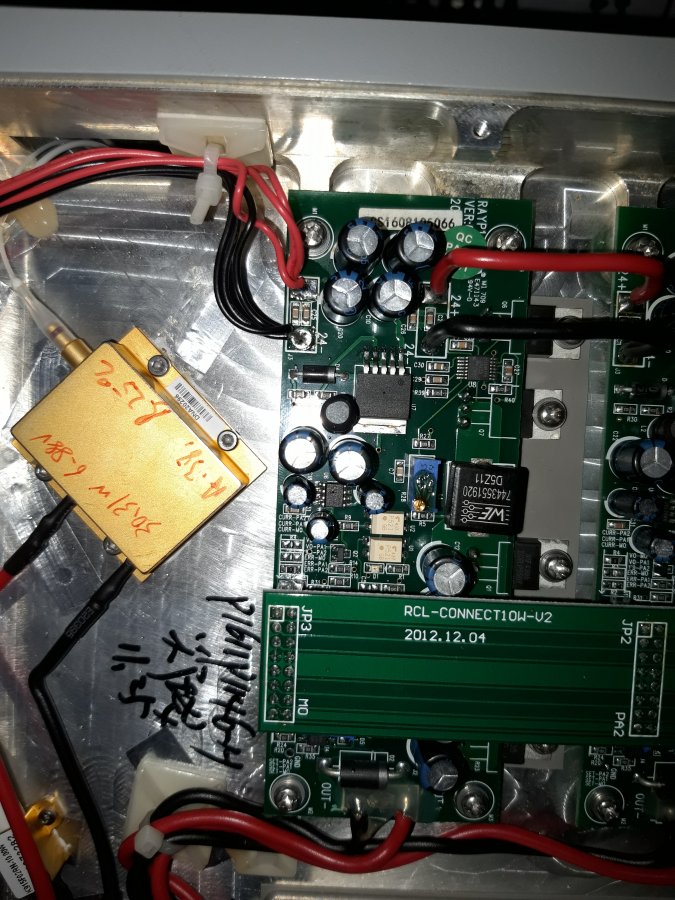

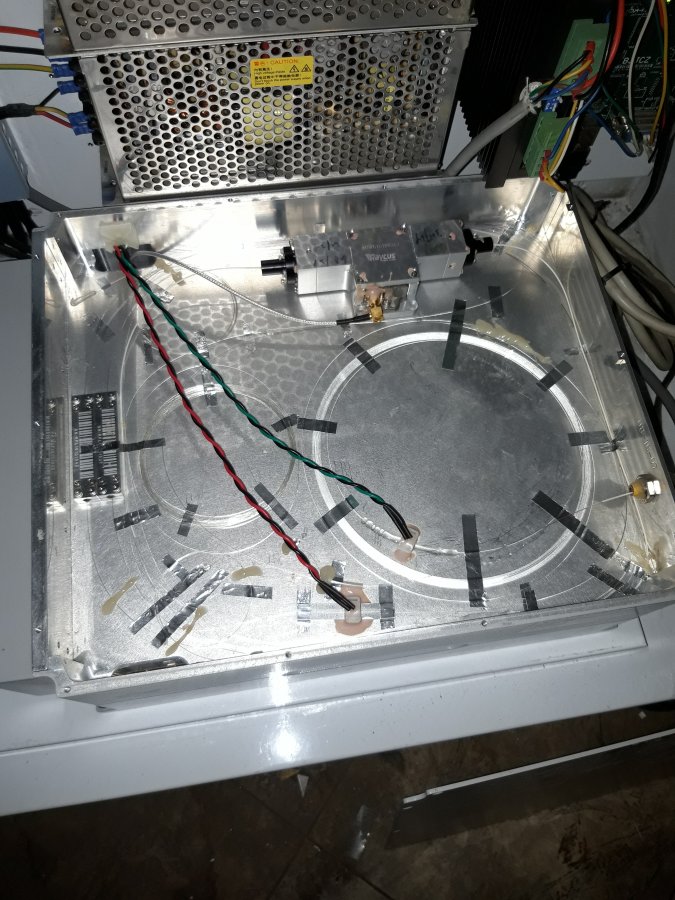

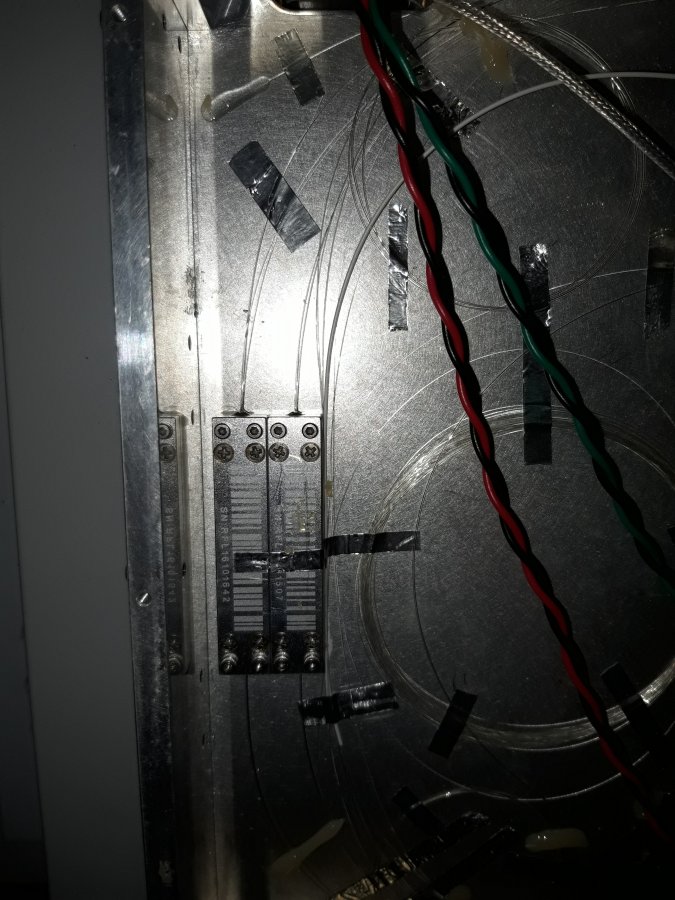

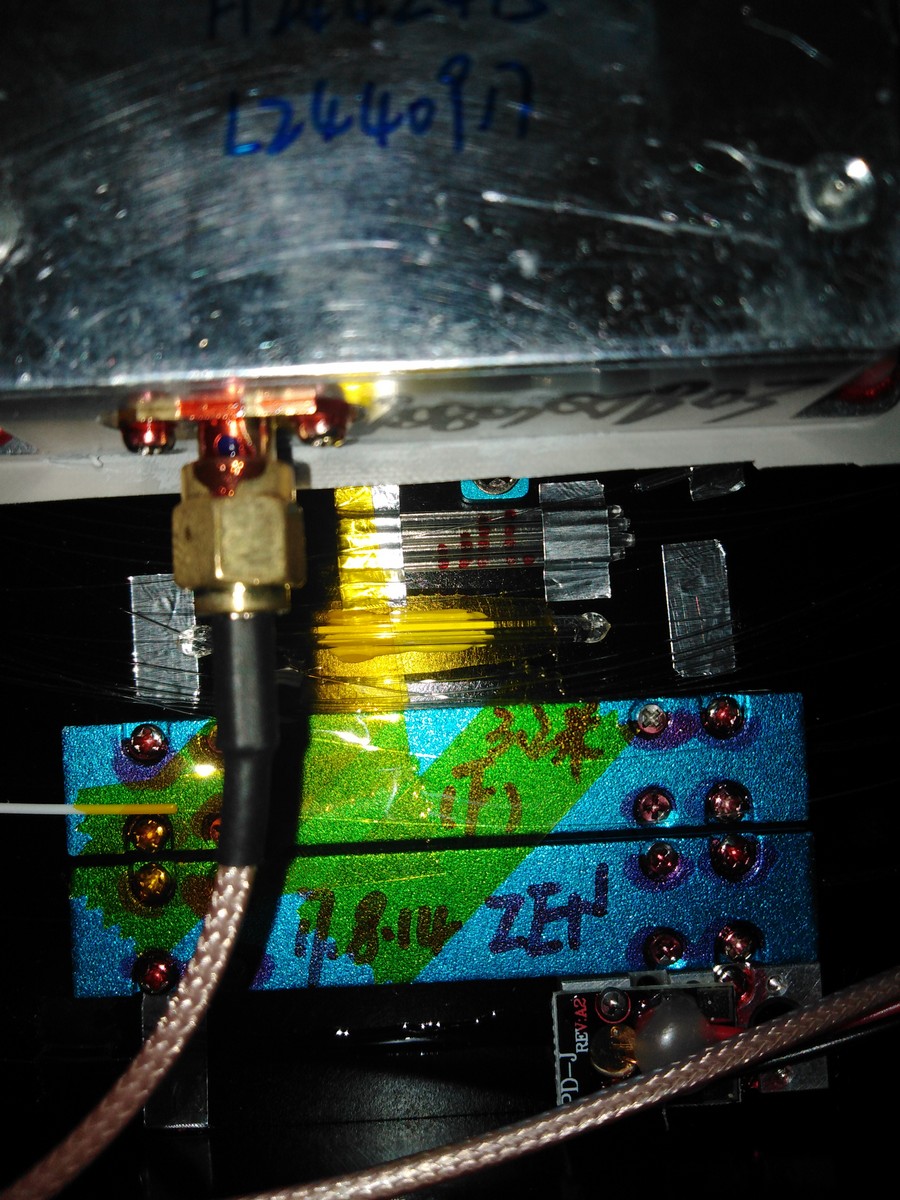

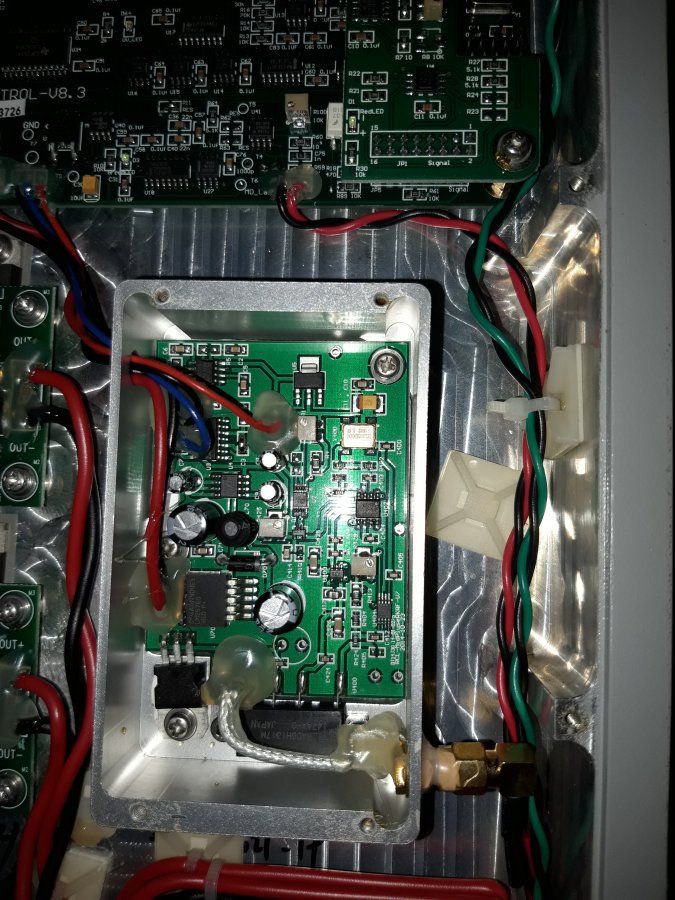

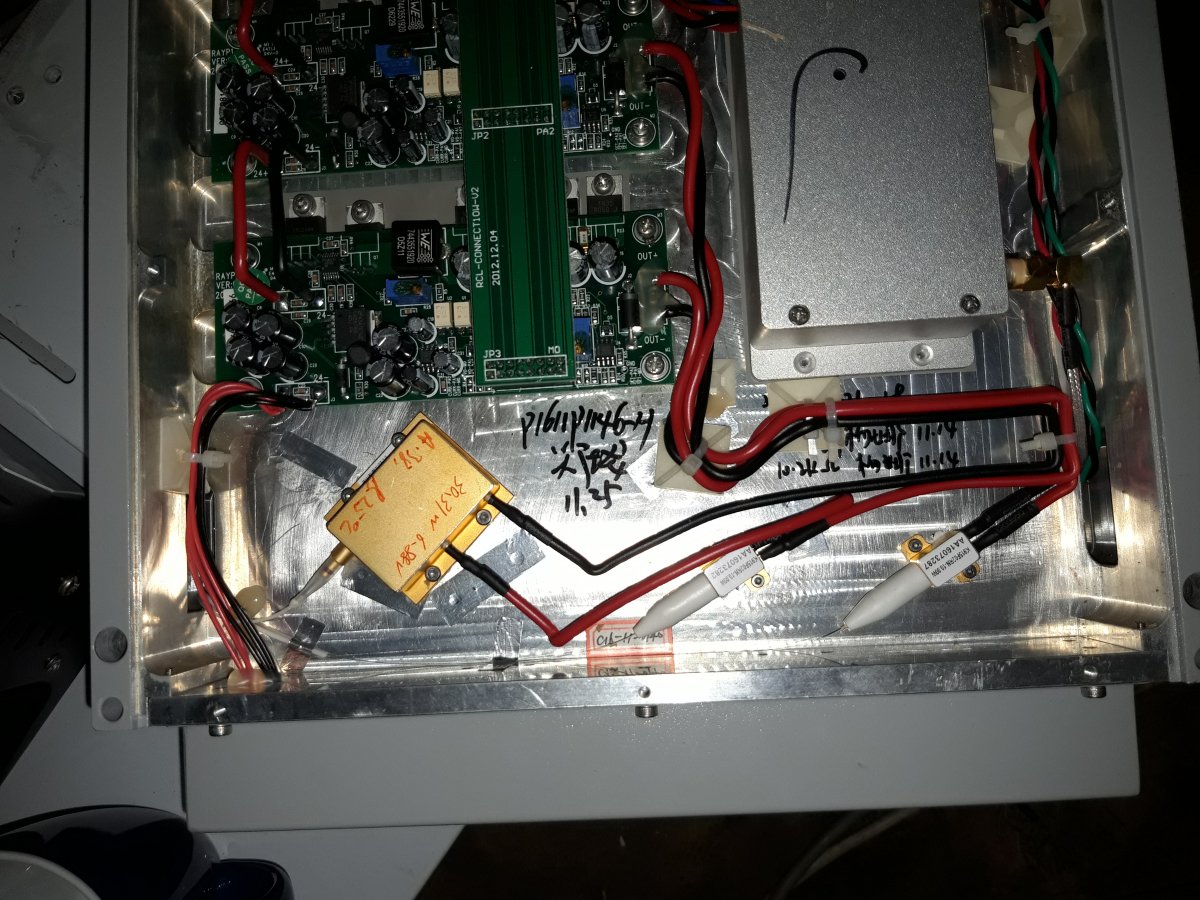

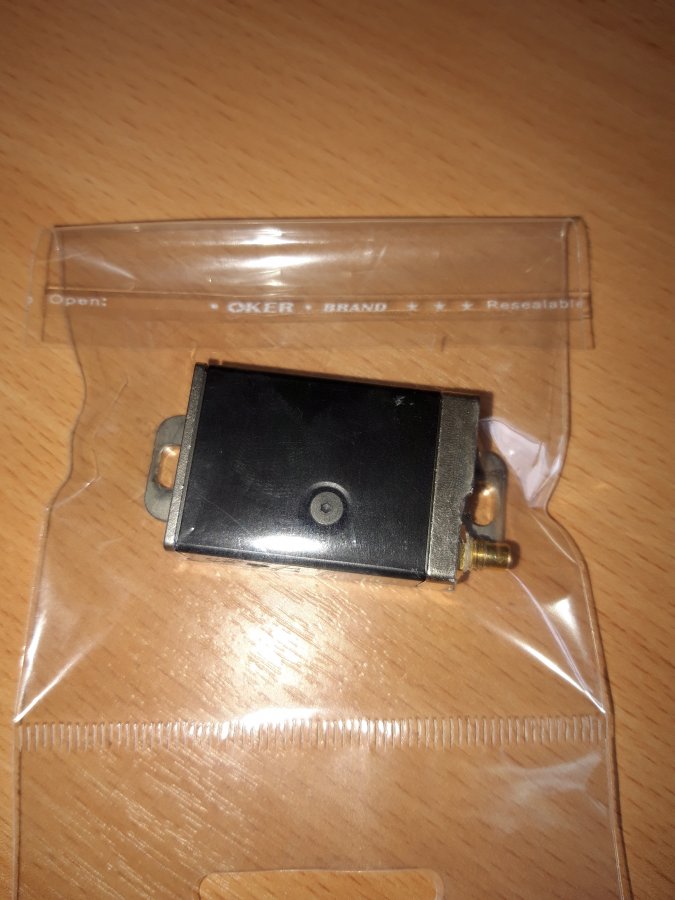

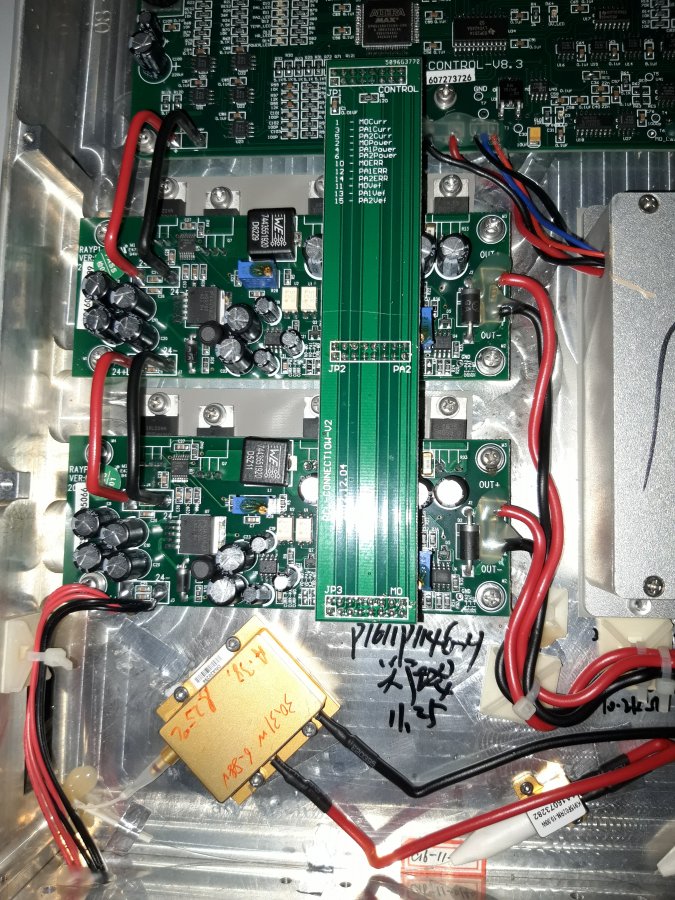

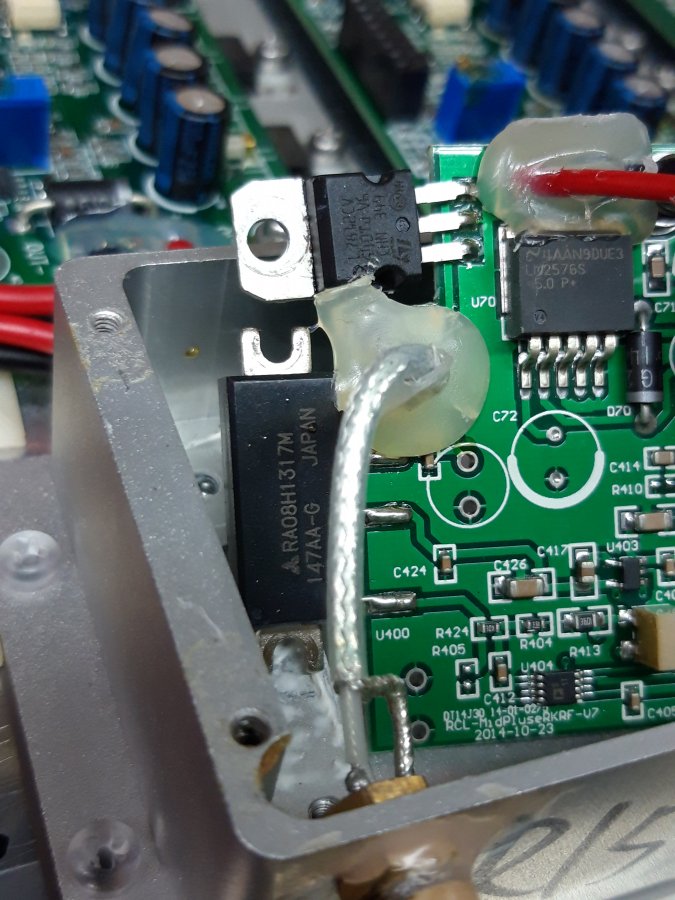

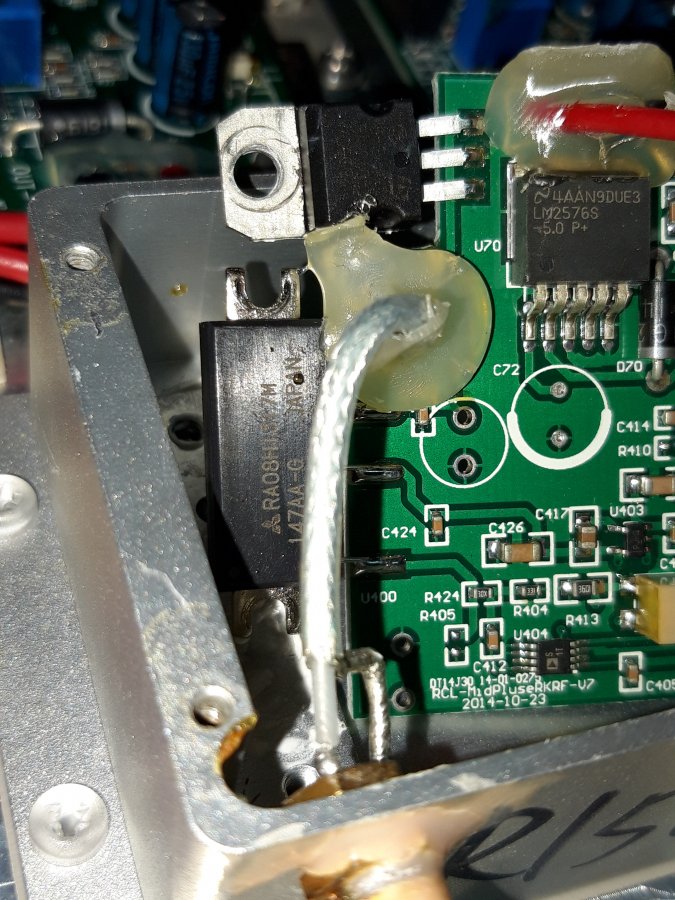

Отличная фотоподборка. Завтра выложу фотки внутренностей RAYCUSа. Интересно что два диода накачки (две большие одинаковые коробочки) включены последовательно. Подкачка (маленький) отдельно. По плате питания всё ясно, тут сформированы все нужные величины напряжений. По контроллеру, как я понял он тут совмещённый - для лазерного луча и управления оптикой (сканатором)? Меня интересуют внутренности серебристой коробочки на 120МГц. И чёрная коробочка (на фотке справа) с входом и выходом оптоволокна. Как она правильно называется и принцип её работы. А так же её входное сопротивление по коаксиальному кабелю.
halkru
Константин
halkru
Константин
Как сказать ... У станков MaxPhotonics всё встроено в корпус излучателя.
halkru
Константин

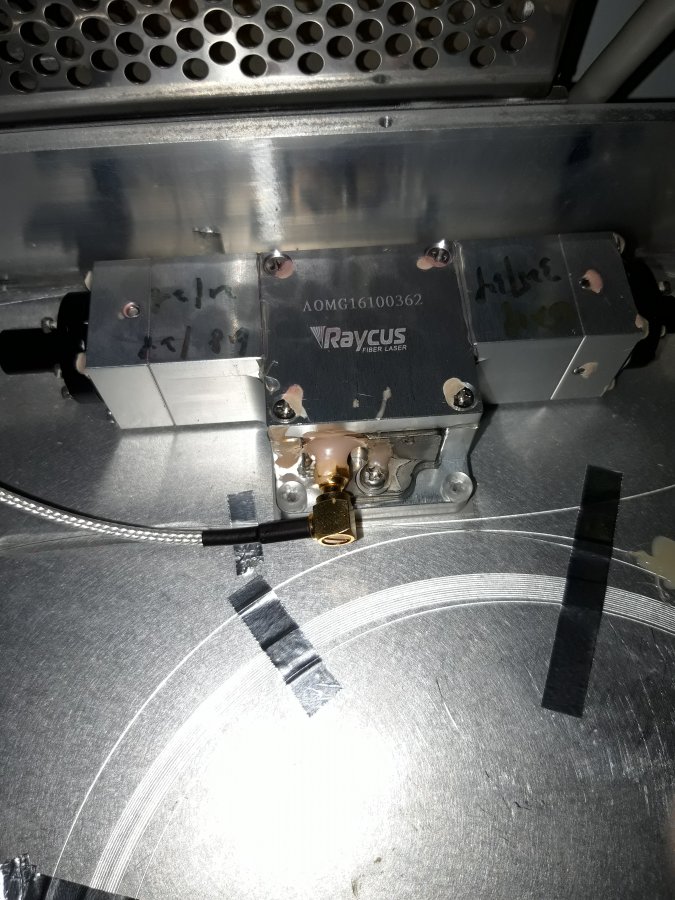

Там ВЧ 120 Мгц, надо смотреть на волновое согласование, скорее. Для АОМ СО2 у нас была ёмкость и индуктивность на входе и всё, далее кристалл.
MaxiMarker
Профи
Продолжение будет ? Очень интересно, чем всё закончилось...
MaxiMarker
Профи
И как менять этот диод без спец оборудования ???
halkru
Константин
Видимо задача сложнее - понимание частностей устройства. сигналы в контрольных точках электрической цепи и тп, т.к. излучение в невидимом спектре контроль оптической части затруднён (ещё и не возможность туда "глянуть"), для начала надо понять последовательность диагностики, что бы как-то локализовать неисправность.
halkru
Константин
Как диагностировали?
Здравствуйте, помогите пожалуйста разобраться в чем проблема! !! Купил оптоволоконник на фирме в России, райкус 30 второй. Он приехал, подключил, все норм. Настроили мне по онлайн. Прошла неделя и на экране написал по английскому ошибка лазера. Я созвонимся с продавцами и они сказали что бы я перестал им 30 второй, а они на время замены пришлют мне 20 вт.так и сделали. Поменялись мы и через 2 недели приблизительно тоже самое, сел сегодня потренироваться, сделал несколько гравировка на нержавейки и он на полуслова перестал выжигать, потом написал ошибка лазера и после этого красный маркер бегает но без лазера и ничего не выжигает{(((((продавец опять говорит присылайте, а когда придет твой 30 второй тогда прошлом обратно. Теперь думаю может не в райкусах дело и где гарантия что тот который пришлют не полетит через неделю? как быть подскажите пожалуста!
halkru
Константин
Может и так, в продавце..
halkru
Константин
Здравствуйте. Легко и без особых проблем.
