nagannonet
Участник
Если есть то там не отклибровать , размер диода в металлической оболочке не разборное , на выходе волокно с обратной пару контактов . Видел своими глазами, лежит в мусоре 50lp
Нужна помощь Луч подсветки не в фокусе работы маркера
- Автор темы Дмитррий
- Дата начала
nagannonet
Участник
Мне вот не понятно одно , если у автора темы излучатель jpt mopa m7 60w то каким образом излучатель работает на серой плате езкад ? Вроде бы на серой плате невозможно управлять Q pulse. Как-то странно вам не кажется?
nagannonet
Участник
bjjcz lmcv4 EzCad - 4 версии и их отличие
Приобретение лазерного станка и другим вопросам -https://taplink.cc/gravity_egor
www.youtube.com
я думою вот ответ на ваши вопросы и про поворотную ось
BiFoot
Активный участник
А почему вы решили, что у автора плата серая? Источник не такого ценового уровня чтобы на карте экономить, тем более, если режим управления длительностью не сработает, то это уже рекламация. Да и как вопрос фокусировки от карты влиять может, если программно не управляется никак? Да и в Гравбиз достаточно опытные по железу специалисты, что бы разобраться что проблема в карте, о чем они ни слова не сказали. А не предлагали замену расширителя.
BiFoot
Активный участник
Что касается поворотной оси, то там управление программно через плагин. Серая или лицензия, там только вопрос возможности подключения плагинов, а не работы самого плагина. Я пытался к лайт версии 2.14.16 привязать плагин 3D слайсера из версии 2.14.11, в упор не видит даже если вручную прописать в ini.

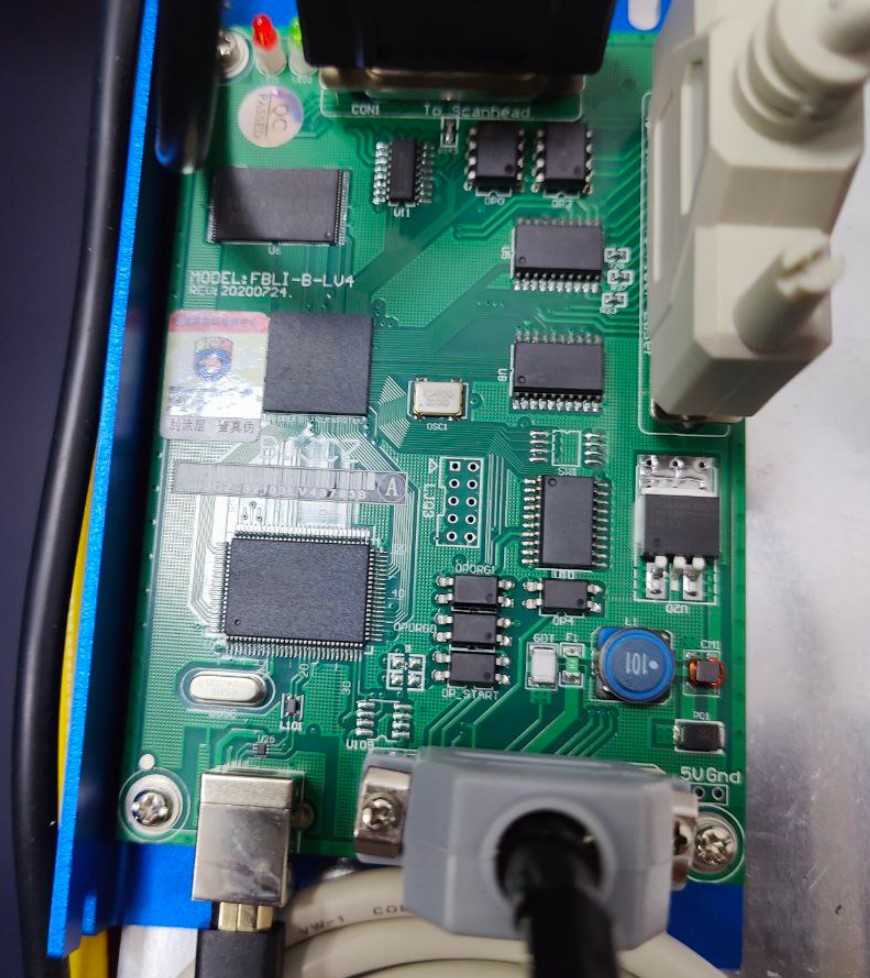

Плата стоит вроде как лицензия, по крайней мере наклеечка об этом говорит.
Но к сожалению плата под лайт версию - FBLI-B-LV4.
Многие плагины в ней не работают. Изменение длительности Q-pulse работает.
Вложения

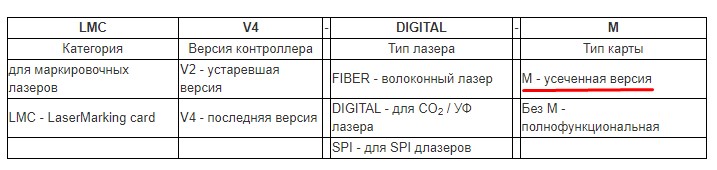

Уже заказал LMCV4-FIBER-M, теперь переживаю, будет ли в ней Q-pulse работать.
Но вот смотрю у тех же гравбиз/гравмакс в описании этой платы есть поддержка Q-pulse
Но вот смотрю у тех же гравбиз/гравмакс в описании этой платы есть поддержка Q-pulse
BiFoot
Активный участник
Я не догадался с райкуса перекинуть плату на мопу, проверить работоспособность.
Там тоже такая.
Через пару дней приедет, узнаем
Подъезжают и зеркало с диодом.
Встал вопрос - как отключить встроенную указку.
Гравбиз отключали как-то, но спрашивать не хочу, уверен - не ответят.
Может, кто знает, как это по уму сделать, чтобы не методом тыка?
В документации к плате управления есть контакт для управления указкой:
Встал вопрос - как отключить встроенную указку.
Гравбиз отключали как-то, но спрашивать не хочу, уверен - не ответят.
Может, кто знает, как это по уму сделать, чтобы не методом тыка?
В документации к плате управления есть контакт для управления указкой:
Вложения
nagannonet
Участник
Писа

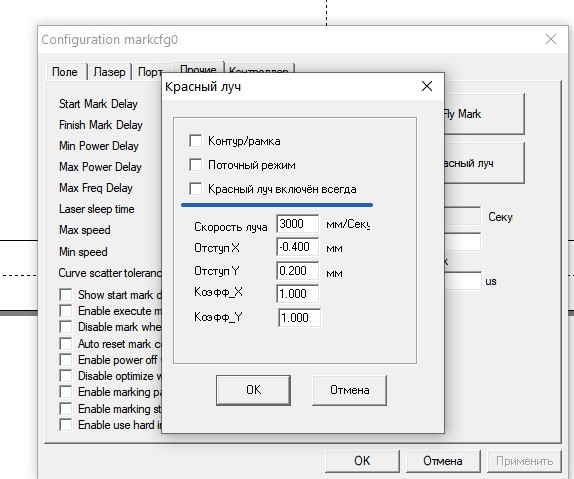

Писал же выше как включить и отключить . Только надо перезагрузить езкад после того как сняли галочку и нажали кнопку ОК
Не, не то. Снимая ту галку я выключаю лишь светящий красный луч в покое.
При включении же подсветки гравировки он так-же работает.
nagannonet
Участник
Я думою это из-за того что плата урезанная
BiFoot
Активный участник
Блок источника уже вскрыт, на гарантию не влияет, можно просто провод обрезать на диоде.

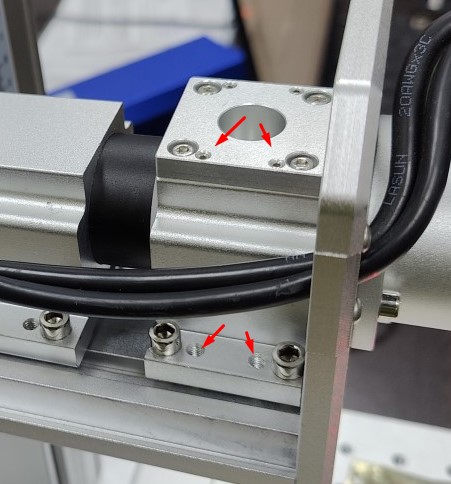

Кстати, регулировка положения красного относительно основного муторная история. Для этого 8 винтов
Утопленные регулировочные, большие крепежные. Лазер в режим теста, будет искра от луча, если не видно, то слегка постучать по сканатору, искра появится, при длительно воздействии, точка уже будет видна как прогар металла. Вот на эту точку красный и наводить подбирая регулировочными винтами, потом поджимать крепежными. Принцип простой, но время требует много, чуть что, тут же настройка съезжает. Просто тронул слегка, и лови по новой.
Диод фиксируется одним маленьким винтом. Вперед-назад диод - фокус регулируется.
Молчание им денег не прибавит, а с вас ни за что они неплохо уже поимели.
Там написано что TTL сигнал, значит, работает только тогда, когда есть модуляция. Можно попробовать оборвать контакт. Откуда то на встроенный диод идет напряжение 5В, может 3В, вот и отрубить это напряжение от диода.
Кстати, регулировка положения красного относительно основного муторная история. Для этого 8 винтов
Утопленные регулировочные, большие крепежные. Лазер в режим теста, будет искра от луча, если не видно, то слегка постучать по сканатору, искра появится, при длительно воздействии, точка уже будет видна как прогар металла. Вот на эту точку красный и наводить подбирая регулировочными винтами, потом поджимать крепежными. Принцип простой, но время требует много, чуть что, тут же настройка съезжает. Просто тронул слегка, и лови по новой.
Диод фиксируется одним маленьким винтом. Вперед-назад диод - фокус регулируется.
nagannonet
Участник
А зачем мудохатся , если потом можно отрегулировать просто координаты в настройках пилотного луча . Просто по максимуму приблизить , а затем отрегулировать точность
nagannonet
Участник
Такое чувство что вы не доконца понимаете работу езкада и самого источника . Если галочка стоит то красная точка из излучателя появится только после того как запустится сам излучатель .Да вроде бы кажется логичным "описание галки"
Типа - нужна постоянно горящая точка в центре? Если нет - сними галку, будет гореть только когда включена подсветка
На других источниках пилотный луч появляется до запуска самого излучателя, так как в них установлен отдельный лазер для пилотного луча.
nagannonet
Участник
В источниках jpt красна точка он же пилотный луч включается программно в программе езкад , прочее , красный луч , красный луч включен всегда . Начинает работать только после перезапуска программы езкад .
