Самодельный лазерный гравер/резак

[Александр_]

кстати об разрешении кривой: на стр. 24-25 руководства нашел меню настройки точности кривой, которой не нашел в русскоязычной программе. это так специально?



[3D-BiG]

Константин, я говорил про штатные средства, расуждая про PLT-формат, а Вы уже находите обходные пути предмасштабирования....
Русский ум пытлив и находчив - поэтому и находит обходные пути (ну как ваш предмасштабирования), некоторые для повышения гладкости на контур принудительно точек сажают, я предпочитаю загнать в предел возможного драйвер выдачи, но это все штатные средства, а вот предмасштабитование - это уже "секретное оружие" программистов - кстати - очень классная идея....
За классную иде, воплощеную в жизнь!!!!



[Александр_]

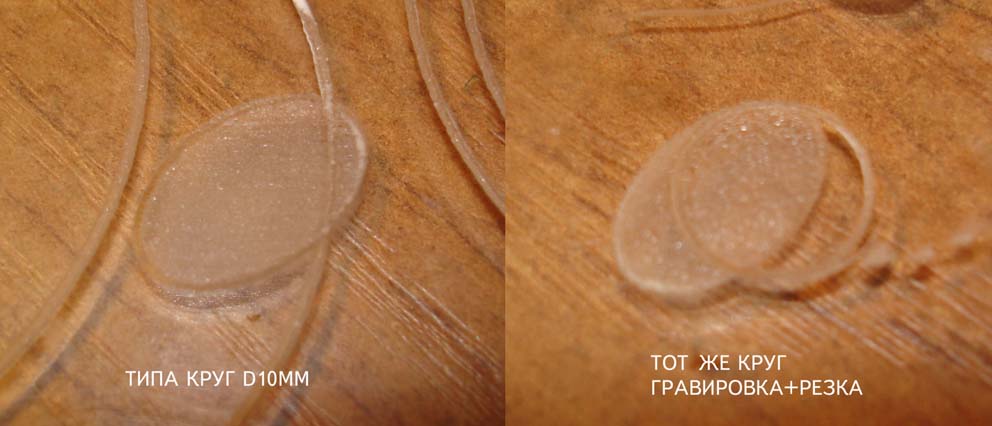

Сегодня реализовали подключение по предложенной схеме. К сожалению, та же песня. До боли знакомый овал вместо круга. Незавичимо от скоростей и ускорения.
Для очистки совести проверил механику - все вроде в порядке. Очень похоже на какой-то программно-аппаратный глюк. Вот например, при многократном повторении резки многоугольника с возвращением в "дом" наблюдается явный сдвиг каждой последующей резки. А ведь если бы был люфт, то при выставлении в "ноль" по концевикам хотя бы начало резки попадало бы в одну точку.
Вот такая неприятность.
P.S. А сколько трубка может храниться? А то пока то да сё - выдохнется еще.



[3D-BiG]

Труба может храниться достаточно долго - рассуждения о вытекании гелия несколько преувеличены....



[Александр_]

ну слава Богу, а то мало того, что ничего не выходит, так еще думал, что труба портится.



[SKV]

...Вот например, при многократном повторении резки многоугольника с возвращением в "дом" наблюдается явный сдвиг каждой последующей резки. А ведь если бы был люфт, то при выставлении в "ноль" по концевикам хотя бы начало резки попадало бы в одну точку.
Вот такая неприятность.

Возвращение в дом - по окончании задания или по кнопке E-Stop? результат должен быть разный. Сегодня отправим субдрайвера, а то что-то проект застопорился



[Александр_]

По окончании задания. В зависимости от скорости резки выходит типа как на картинке.



[Александр_]

отписал в личку



[SKV]

Если есть зависимость от скорости резки - это опять меняет ход диагностики, предполагаю что электроника, даже если и есть потеря шага, в зависимости от скорости не должна менять выходные сигналы



[Александр_]

зависимость от скорости резки как-то проявилась только при последовательном повиторении задания кнопкой Repeat. Да и то как-то неявно. Потом что-то вообще перестала скорость ставиться - ставлю 5м, а елозит все равно медленно. При однократном выполнении гравировки скос не зависит от скорости.



[SKV]

Кстати, это что за рисунки представлены? Не похоже на сканированный результат, особенно непонятно (см.рис) три звезды сдвинуты примерно с одним смещением, а одна явно выбивается



[SKV]

зависимость от скорости резки как-то проявилась только при последовательном повиторении задания кнопкой Repeat. Да и то как-то неявно. Потом что-то вообще перестала скорость ставиться - ставлю 5м, а елозит все равно медленно. При однократном выполнении гравировки скос не зависит от скорости.

При выводе задания - там галочка есть использовать настройки станка или использовать настройки программы, от этого и будет зависеть на что реагирует станок.



[Александр_]

да-да, это я сам нарисовал по памяти. завтра прихвачу оригинал и отсканирую.



[SKV]

Хочу сказать - важный вопрос зависит повторяемость от скорости или нет



[Александр_]

по гравировке я сколько не мучал - скос постоянный. хоть черепашья скорость хоть космическая.
во время резки в последний раз при резке многоугольника показалось, что при изменении скорости и многократном повторении программы кнопкой repeat смещение многоугольников друг относительноо друга было разным. хотел попробовать скорость еще больше, но почему-то при изменении скорости на большую ездило все равно небыстро.



[SKV]

Эксперимент по резке не чистый... останемся на прежних позициях - неверное сопряжение DSP и контроллеров ШД, выслали Syntron овские



[Александр_]

Спасибо! Жду.



[Александр_]

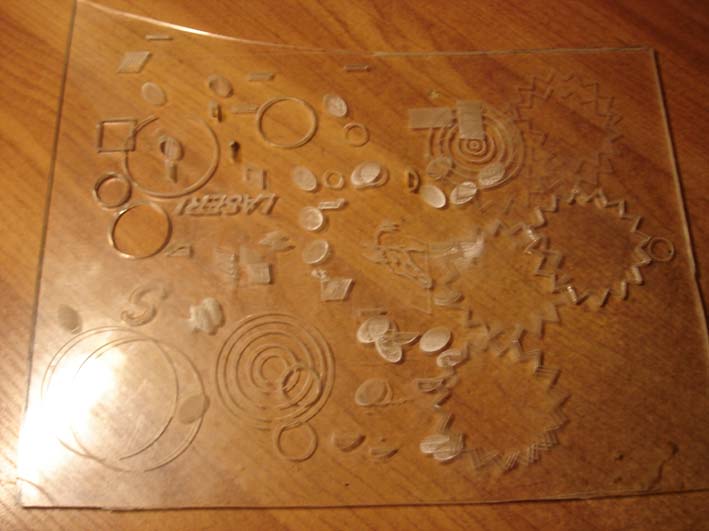

Для наглядности выкладываю некоторые фото опытов. Нельзя гарантировать, что правильные драйвера решат проблему, но по крайней мере это звено из цепочки, ведущей к глюку можно будет смело вычеркнуть. А это уже немало.



[SKV]

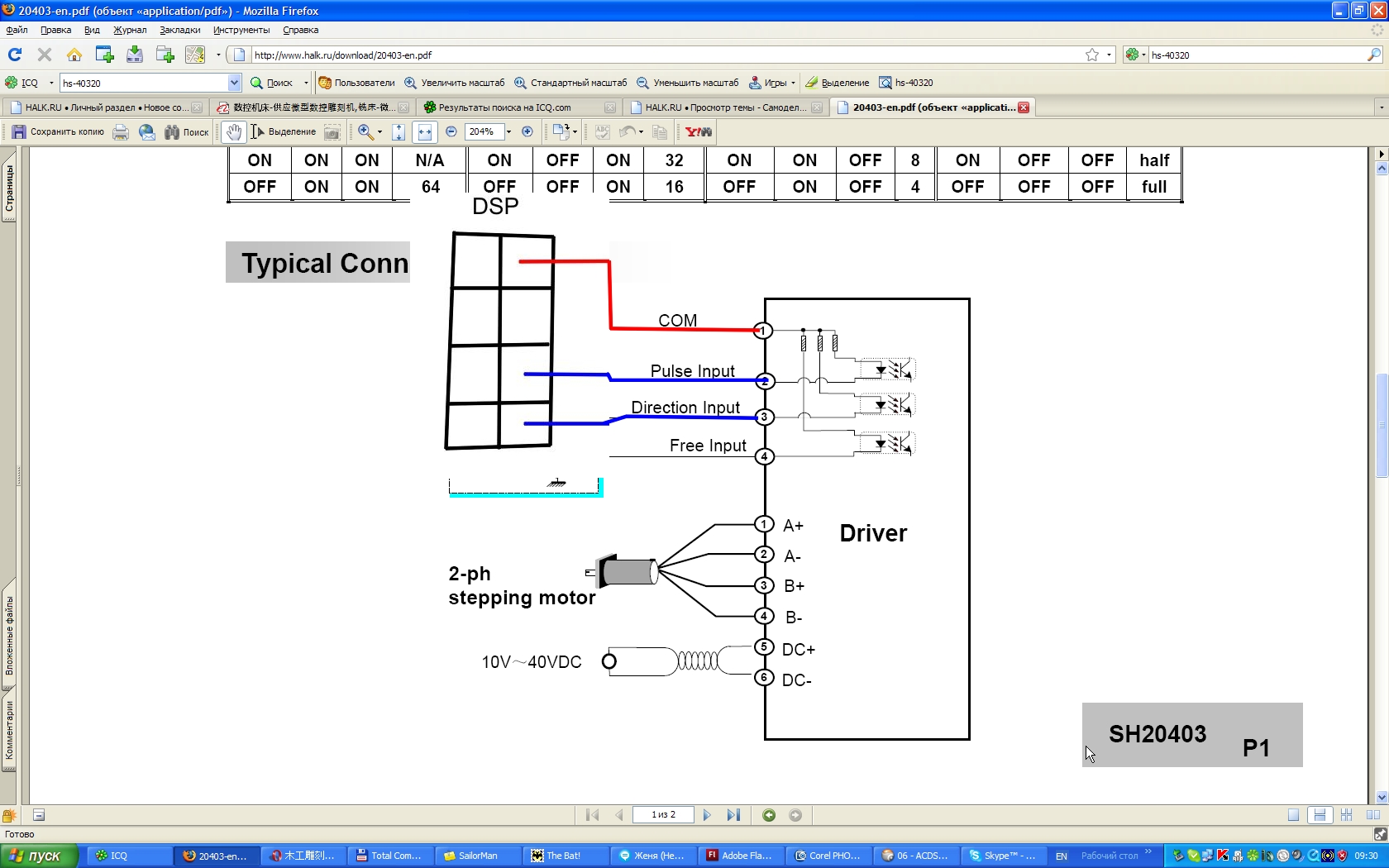

Подключение



[SKV]

Кстати вышеназванные ошибки могут быть вызваны переменой мест сигналов дир и степ
