Самодельный лазерный гравер/резак

[3D-BiG]

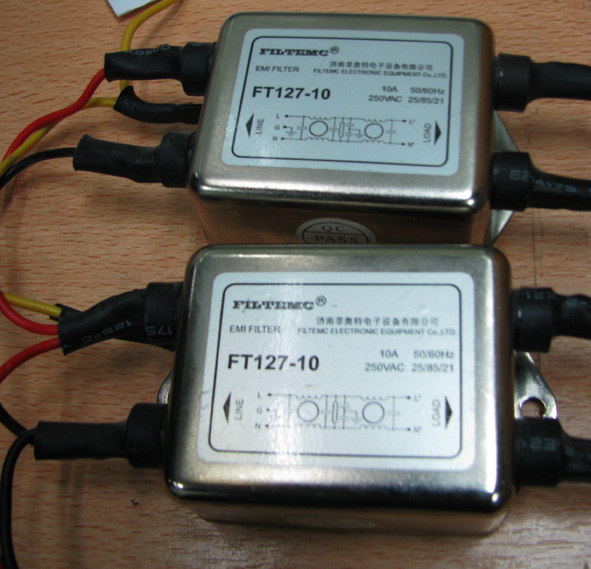

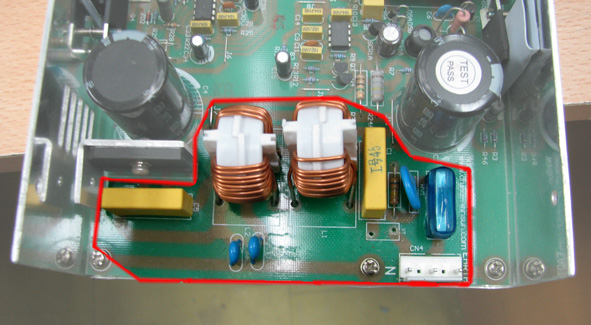

До гаража еще не дошел, но фотки фильтров сделал, а также фотку двухкаскадного фильтра (выделен вместе с предохранителем и защитным варистором) в одном мертвом блоке питания - тоже можно заиспользовать, проведя обрезание всего лишнего....



[Александр_]

Спасибо! Так я тут внезапно вспомнил - я же для 5В поставил 2 компьютерных БП. То есть я автоматом получил еще и фильтры! А я переживал, что какое-то кривое решение (второпях покупал) получилось.
Интуиция меня опять не подвела. Встретился с одним из "поставщиков" на рынке и спросил насчет фильтров. И "абсолютно случайно" у него оказались "фильты от БП старых ЭВМ". На след. неделе привезет. Как я уже говорил, "Электроника-85" собиралась в Воронеже. Видимо, это те самые "супер коробочки", о которых Вы писали.
Продолжаю настройку машины. Резка прямо неплохо получается (акрил). Попробовал гравировку на дешевом 2-слойном пластике "Шенгвей". Вонь страшная. Кстати, гравировка неожиданно неплохо вышла. А как его резать? Толщина всегго около 2мм, но вонища и смрад идет, все плавится и толком не режет. Может, как-то по-особому надо?



[vv92]

Шангвей для механической обработки, для лазера используют другие пластики.



[Александр_]

Не могу спорить - не специалист. Но когда покупал лист в конторе (давно как-то просили на фрезере сделать пару табличек), то сказали (и в описании было), что он и для мех. и для лазерной гравировки. Но спорить не буду.



[vv92]

Есть и Шангвей для лазерной обработки (для механической подходят все).



[3D-BiG]

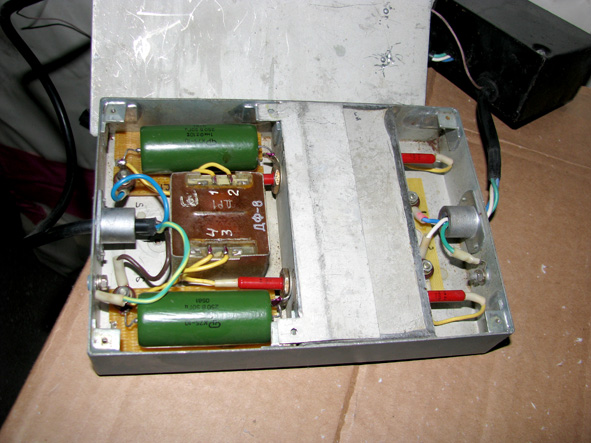

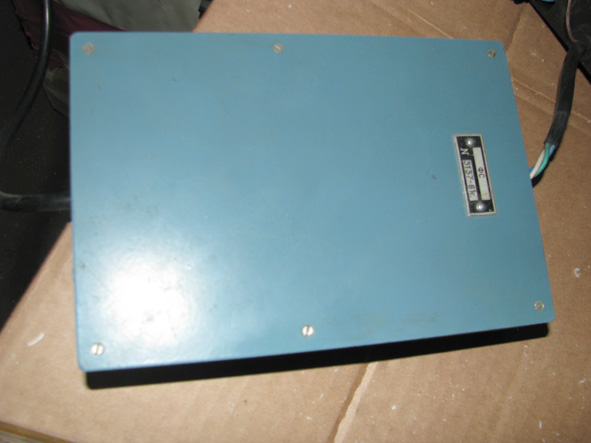

как и обещал - фотки внешнего вида одного из советских фильтров питания и его внутреннее устройство - ввод в аппаратуре в него и вывод из него осуществлялся экранированным кабелем питания да и внутренний фарш его, такое ощущение, что должен держать не только мелкие сетевые помехи, но и помехи от поблизости работающей РЛС - об этом говорит экранированные подводы и отводы, многокаскадная схемотехника, использование проходных высокочастотных конденсаторов и покаскадное экранирование... Этот не серебреный, а луженый и без фрезерованного корпуса - он доступней лежал - через него у меня настольный фрезер подключается, правда обычными проводами....



[Александр_]

А откуда это чудо не знаете? От компьютера?



[3D-BiG]

Конечно знаю - из консольной станции компьютера ЕС1061 - правда стационарного базирования, но у нее была версия базирования на нескольких грузовиках...



[Александр_]

А.... То-то я смотрю, для Электроники-85 как-то крупновато. Ну да ладно, у меня нагрузки небольшие - авось и от компа сойдет.



[3D-BiG]

Да спокойно пойдет, т.к. для таких фильтров ставилась обеспечение работоспособности в сверхнеблагоприятных условий...
Ведь нет же необходимости обеспечивать безсбойную работу лазера по резке оргстекла в момент накрытия электромагнитным импульсом пососедству рванувшей ядреной бомбы...



[Александр_]

А сколько мне их (фильтров) надо, как думаете? Два? Вроде с 2 БП питается плата.



[SKV]

Может и не стоит возвращаться, но надо расставить все точки ...

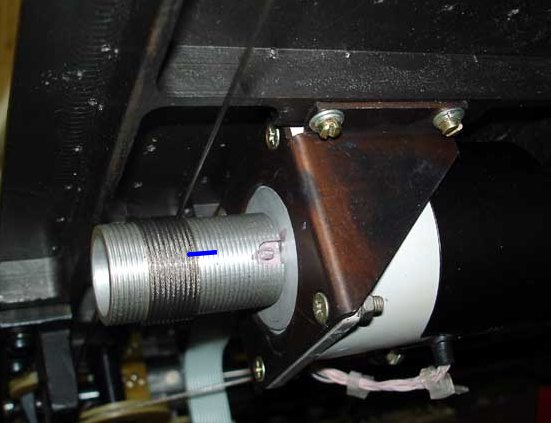

Я к тому что надо бы выяснить причину скоса и вернуться к механике, например поставить метку на валу и тросе и прогнать в самом "худшем" варианте



[Александр_]

Константин! Что-то я не совсем понял что Вы имеете ввиду. Поймать механический глюк?



[SKV]

С какого - то края надо начать решение проблемы сползания



[Александр_]

Так каким образом Вы посоветуете это делать? Ставим риску на валу, прогоняем задание и на что смотрим?



[Sailorman]

наверно смотрим на проскальзывание ремня относительно вала. если метки не совпадают после интенсивной работы - значит проскользнуло.



[Александр_]

попробую.



[Александр_]

Нашел вот еще в настройках частоту лазера. Оставить по умолчанию? Может, если этот параметр увеличить, то и рез будет лучше?



[SKV]

Нашел вот еще в настройках частоту лазера. Оставить по умолчанию? Может, если этот параметр увеличить, то и рез будет лучше?

Не имеет значения - это базовая частота ШИМ модуляции управления мощность ВБП



[Александр_]

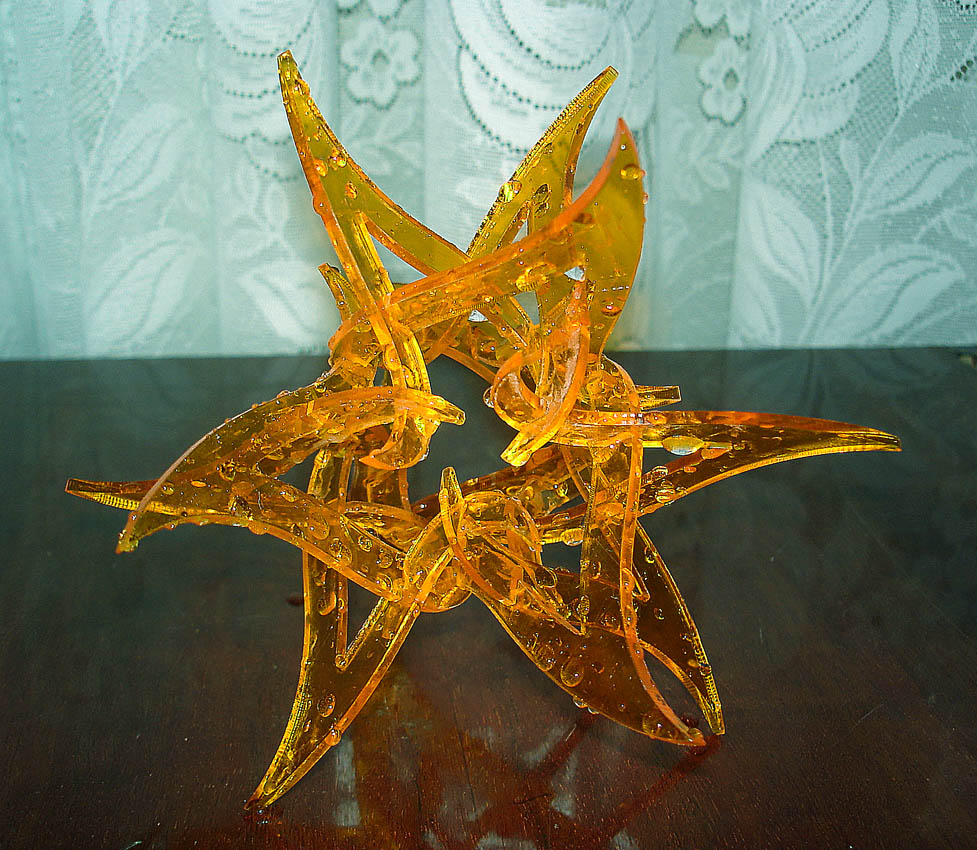

звезда
