Самодельный лазерный гравер/резак

[3D-BiG]

Красотища!!!



[SKV]

Согласен !
Но есть внутри движек, который не согласен с непониманием.
Можно узнать про проблемы смещения?



[Александр_]

Насчет смещения - никак не поймаю первопричину. При увеличени параметра StopSpeed вроде скос пропадает. Поставить риску на валу пока не успел - это все опять разбирать надо (просчеты эргономики при проектировании).
Константин! Я правильно понял - поставить риски на валу и тросе и прогнать хорошенько со скосом. После этого посмотреть совмещение рисок, да?
Константин! Там личные сообщения доходят? Я уже несколько послал.



[SKV]

Я правильно понял - поставить риски на валу и тросе и прогнать хорошенько со скосом. После этого посмотреть совмещение рисок, да?

Абсолютно верно



[Александр_]

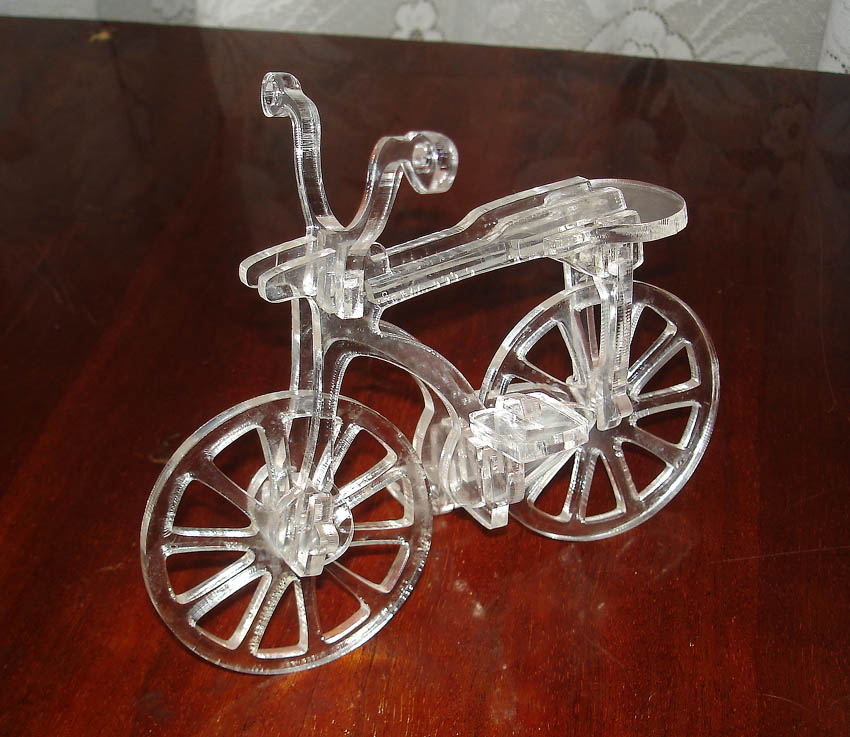

осваиваю резку



[SKV]

Аааатлично, проектируете в чем ?



[SKV]

Мне SolidWorks по душе...



[Александр_]

Боюсь, Вы переоцениваете мои способности. Воспользовался готовыми раскладками.



[Александр_]

теперь бы гравировку освоить.



[SKV]

Получается? С гравировкой?



[Александр_]

несколько дней потратил на попытки вырезать макет эйфелевой башни. перепортил гору материала, но не вышло. слишком сложно да и раскладка сама по себе не самая удачная. зато есть и плюсы - на таком сложном файле вылазят детали настроек. Например, были пропуски шагов - максимальную скорость уменьшил. Зато сегодня внезапно почти получилась печать. И всего-то делов - изменил Carve Method. Не понял что это (в описании нет), но вроде гравировка только с одной стороны вместо двух. Странно, но результат налицо. Кстати, можно как-то поставить компенсацию диаметра луча? А то буквы тонковато выходят.
Константин! Уже стесняюсь писать Вам в личку. Как с финансовыми вопросами?



[Александр_]

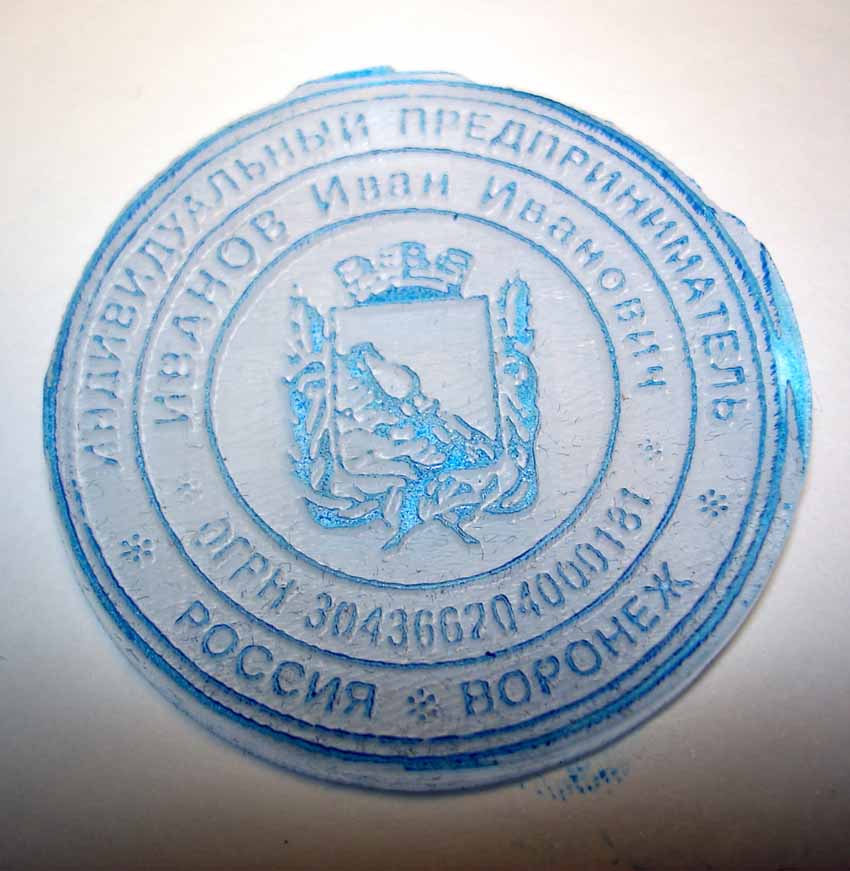

Да, печать сделана на оргстекле.



[3D-BiG]

Реально если нет компенсации ширины линии то режим "унодирекшен" (сканирование в одну сторону - медленный процесс), для мелких работ точнее чем "бидирекшен"(двухстороннее сканирование)...
Я не знаю , есть ли на этом типе электроники компенсация по ширине в направлении линий сканирования для учета задержки разжигания мощности лазера (было-бы интересно узнать), также для печатей имеет смысл поиграть фронтом уменьшения мощности на краю зоны гравировки, если электроника это позволяет....



[Александр_]

Ну то-то я и заметил, что медленнее все стало, но аккуратнее. Вероятно, все эти навороты есть, только надо правильно выставить все параметры. Пока приходится методом тыка. Наверное, пользователи этих систем управления ссмогут ответить авторитетно.



[vv92]

Можно уменьшить мощность при разгоне-торможении (когда луч подходит к краю ) "параметром минимальная мощность" (я так понимаю, при начале торможения переключается на это значение мощности. Вадим, ты сам года два назад так мне объяснил). Из китайских, на мой взгляд на сегодня наиболее удачная на сегодня "математика".



[SKV]

Может немного отступлюсь, так под руку попался файлик - как делают самодельный станок за бугром, кстати на Solustan ( не знают, что в Китае уже давно лучше и дешевле делают системы управления ) www.halkru.com/download/XY.pdf



[Александр_]

Да уж, такой бы файл тогда, когда я свой агрегат обдумывал - цены бы не было. А так пришлось стол ко информации перелопатить - чуть голова не лопнула. Но откровенно говоря язык не поднимается назвать станок из этой ссылки самодельным - это почти заводской вариант. все ведь покупное.



[3D-BiG]

vv92, я и интересовался - поддерживается ли эта функция в MPC05, т.к. в MPC03 - она не поддерживалась (регулировка мощности лазера не электронно, а с помощью переменного резистора, задающего напряжение управления мощностью... Значит буду пока ориентироваться для себя на такую электронику (MPC05) даже знаю, где можно будет прикупить этот комплект , хотя сейчас изучаю и применение 0509 электроники для лазеров....



[SKV]

Вадим, Приветствую!!!
На самом деле MPC-3 -отличное решение, поэтому и была создана тема о выборе лазерного гравера, но думаю надо от поставщиков и тд должна быть достоверная информация - кратко описать опять вопросы, полностью - надо время



[3D-BiG]

Поэтому и рекомендовал Александру у нас на форуме MPC-03 для модификации его лазера, т.к. эту плату знаю достаточно хорошо, и прежде всего то, что она очень легко настраивается, хотя и не задается уменьшения мощности на краях...А MPC-05 - пока даже не видел, хотя судя по описанию здесь - очень интересная....
