Самодельный лазерный гравер/резак

[Stracher]

продолжаем набираться опыта.
Используемая электроника:
- драйвер PLС330
- двигатели PL57H76 и PL42H48 на оси Х и У соответственно.
Вопросы:
1. Какую программу для этого станка посоветуете?
2. как с помощью этой программы включать и выключать лазерную трубку?



[halkru]

1. Станка еще не видно... бесплатных программ не встречалось.. может поможет этот проект
2. Блок питания лазерной трубы имеет управление TTL сигналом (вкл/выкл)



[Stracher]

приветсвую. еще вопрос возник: насколько сильно греются зеркала? можно ли использовать деревянный кронштейн?



[halkru]

Если зеркало чистое (без царапин, пыли, грязи) - практически не греется, думаю вполне попробовать можно, вот только дерево ведет от влажности, температуры и тп.



[Stracher]

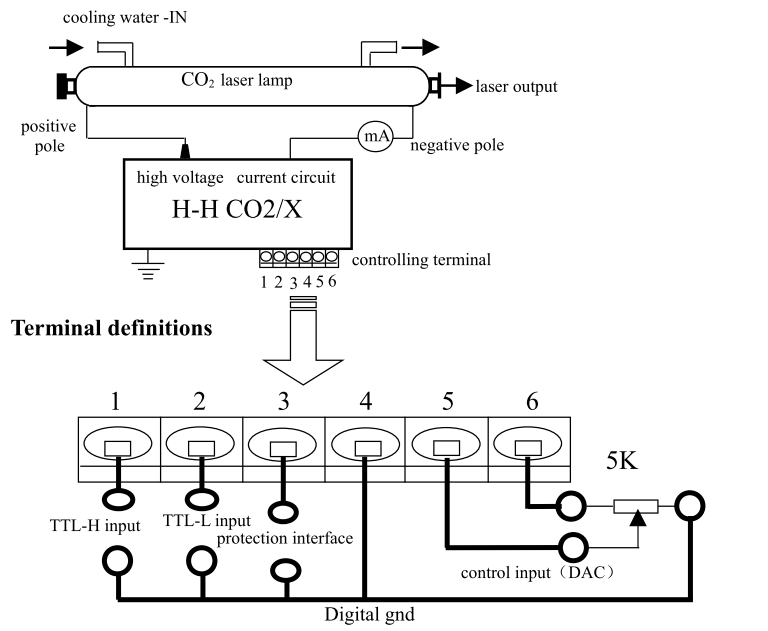

подскажите, каково назначение резистора в схеме подключения лазерной трубки? Можно ли обойтись без миллиамперметра?



[halkru]

Резистор - регулирование тока (мощности излучения), без миллиамперметра конечно можно обойтись, но это сделает невозможным контроль тока.



[Stracher]

если без резистора, то надо просто соединить 5 и 6 контакт? можно ли использовать резистор бОльшего номинала (я так понимаю, что он выполняет роль делителя напряжения)? я думаю, что на 6 ноге напряжение 5 вольт, так вот можно ли его использовать для питания светодиода (50 мА)?
вот что есть на данный момент



[halkru]

Да, правильно, но будет максимальная мощность.
Нешуточный агрегат. Возможно кабель канал неплохо-бы перевернуть.



[Stracher]

про гусянку думаю. но там из-за радиуса гиба может не получиться перевернуть. да и не хочется уменьшать рабочую поверхность.
можно ли использовать резистор бОльшего номинала (я так понимаю, что он выполняет роль делителя напряжения)? я думаю, что на 6 ноге напряжение 5 вольт, так вот можно ли его использовать для питания светодиода (50 мА)?



[halkru]

Про резистор - только пробовать. Эта схема производителя.



[Stracher]

все заработало. только от помех надо избавиться.
следующий вопрос: что будет, если не охлаждать трубку?



[halkru]

Если не охлаждать - быстро выйдет из строя, может и лопнуть в районе электродов.



[Stracher]

приветствую. ситуация такая:
2 раза я использовал автомобильные насосы (для омывайки). оба раза они перегорали и трубка из-за перегрева давала оооочень сильную помеху на все (даже комп перезагружался). сейчас фанеру 3 мм на скорости 80 мм/минуту прожечь не может на полной мощности. и очень сильно греется одно зеркало. что посоветуете? в чем может быть проблема? я думаю, что сгорела лазерная трубка.



[halkru]

Вполне вероятно, можно еще потренировать на 10-30% мощности, но не долго. Автомобильные - они-же коллекторные, очевидно долго не протянут.



[Stracher]

Вполне вероятно, можно еще потренировать на 10-30% мощности, но не долго.

т.е. как? расскажите поподробнее
а с зеркалом как быть?



[halkru]

т.е. как? расскажите поподробнее
а с зеркалом как быть?

Ранее писали о подключении переменного резистора к ВБП, вот им и регулируется мощность. Про зеркало не ясно какое зеркало греется , в трубе?



[Stracher]

зеркало, которое на ось У отражает



[halkru]

Т.е. первое после трубы?



[Stracher]

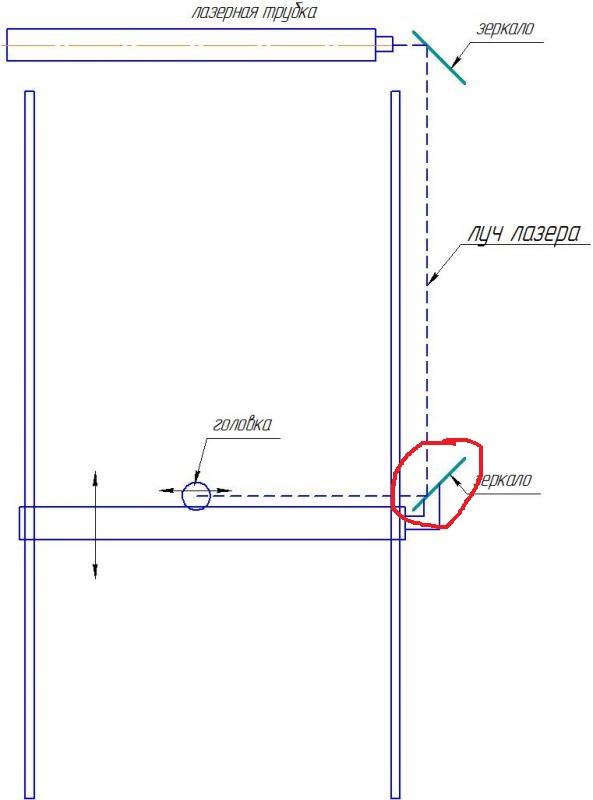

вот это



[halkru]

вот это

Установлено на У, отражает на Х... скорее всего загрязнение на зеркале, не более того, или прогорело покрытие , опять же от загрязнения.
