так все тут: страница 13. сообщ. от 05.дек. 7.08мин и 06.дек. 12.46мин.
Самодельный лазерный гравер/резак
- Автор темы Александр_
- Дата начала
Александр_
Участник
SKV
Участник
Да, дистрибутив битый...
Попробуйте это www.halkru.com/download/USBDriverHalk-90.exe
Попробуйте это www.halkru.com/download/USBDriverHalk-90.exe
Александр_
Участник

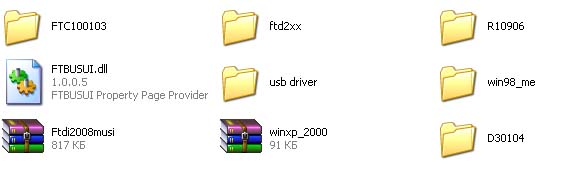

Хорошо если так. Сегодня доразвлекался до того, что чуть не сломал комп. С дровами из сети плата упорно прописывается как какой-то FTDI 2xx Device и хоть тресни. В разделе портов пусто. Пытался вычистить эти дрова - еле потом реанимировал истему. Но русские не сдаются и только что приехал и собирался отрывать и везти комп с когорого пишу (тут ХР). Да может, новый дистрибутив поможет.Konstantin Salastey написал(а):
Да... Не думал, что установка порта будет такой геморной.
3D-Big - привет! А я думал, все в курсе.
SKV
Участник
Александр_ написал(а):Хорошо если так. Сегодня доразвлекался до того, что чуть не сломал комп. С дровами из сети плата упорно прописывается как какой-то FTDI 2xx Device и хоть тресни. В разделе портов пусто. Пытался вычистить эти дрова - еле потом реанимировал истему. Но русские не сдаются и только что приехал и собирался отрывать и везти комп с когорого пишу (тут ХР). Да может, новый дистрибутив поможет.
Да... Не думал, что установка порта будет такой геморной.
3D-Big - привет! А я думал, все в курсе.[/quote:1ijdrr0c]
Под 98 уже и не помню, ставьте под ХР, ни один покупатель так не заморачивался
Надо Servis (Александр) попытать
Александр_
Участник
А, только хотел спросить, а Вы и ответили уже. Этот драйвер просто как ехе-шник запускается и все? На компе с ХР попробовал - нормально. Все ставится, только порт не появляется. Наверное, потому, что сюда-то плата не подключена, да?
А стоит пробовать этот правильный драйыер с 98 или он только под ХР?
А стоит пробовать этот правильный драйыер с 98 или он только под ХР?
Александр_
Участник
Все, дописываю пост, отрываю комп и везу пробовать. О результатах доложу. Стратеоия такая: ставлю программу, интегрирую в 12й Корел, запускаю ехе-шник драйвера и жду счастья. Поехал.
Александр_
Участник
Ну что же, эта плата явно не дружит с 98м. Все заработало на раз - зря только несколько дней потратил. С этим драйвером еще удобнее - запустил файл и все. С 98м драйвер не работает. Даже поездил станком немножко. Квадратик там, кружок. Нужно плотно с софтом разбираться. Самое смешное, что придется покупать системник для XP. Не возить же домашний кмрбютер через весь город ежедневно. Цирк да и только: иметь 4 компьютера и покупать пятый.
Теперь брошу мозговую энергию на подключение концевиков и трубы.
Теперь брошу мозговую энергию на подключение концевиков и трубы.
эта тема меня волнует3 года, с момента приобретения лазера DK-40 и плоттера RS-1360. Физически не хватает времени, идея фикс: скрестить эти аппараты, давно уже набросал чертежи и эл.схему (блоками), т.е. расширение рабочей зоны. И это меня провоцирует извлечь чертежи с полки, сдуть пыль и приступить к работе.
Кстати нашел закономерность: после вкл. и отработки каретки в начало координат давлю еще to X,Y и глюк, выраженный в произвольном движении каретки (в основном по диагонали) с повышенной вибрацией, исчезает
Кстати нашел закономерность: после вкл. и отработки каретки в начало координат давлю еще to X,Y и глюк, выраженный в произвольном движении каретки (в основном по диагонали) с повышенной вибрацией, исчезает
Александр_
Участник
Особых текущих проблем вроде нет. Потихоньку продвигаюсь. Насколько все-таки приятнее что-то подключать устройства имея инструкцию. Сегодня разобрался с подключением трубы. Когда знаешь какой провод за что отвечает все-таки как-то спокойнее. Программно пока трубой не управлял, но на конпку "pulse" вроде пульсит.
Кстати, как правильнее подключить датчик протока7 Поставить перемычку на плате, а датчик в ВБП или наоборот?
Программно пробовать пока не на чем (я писал про операционку). Делаю экспресс "прокачку" компа чтобы воткнуть в него ХР. Сегдня купил второй винчестер, завтра утром поеду за оперативкой.
Осталось разобраться с концевиками и врезать-таки выносную панель в корпус. Уже всю искрутил. Куда хочу - провода не хватает. Там где хватает - контакт панели и платы (он торчит выше всех) цепляет трос.
По концевикам: там какая стратегия при включении? Просто чтобы понимать суть процесса? Видимо, головка ищет "дом". А как она знает направление? Ладно у меня 2 концевика на оси, а если бы по одному?
Кстати, как правильнее подключить датчик протока7 Поставить перемычку на плате, а датчик в ВБП или наоборот?
Программно пробовать пока не на чем (я писал про операционку). Делаю экспресс "прокачку" компа чтобы воткнуть в него ХР. Сегдня купил второй винчестер, завтра утром поеду за оперативкой.
Осталось разобраться с концевиками и врезать-таки выносную панель в корпус. Уже всю искрутил. Куда хочу - провода не хватает. Там где хватает - контакт панели и платы (он торчит выше всех) цепляет трос.
По концевикам: там какая стратегия при включении? Просто чтобы понимать суть процесса? Видимо, головка ищет "дом". А как она знает направление? Ладно у меня 2 концевика на оси, а если бы по одному?
Александр_
Участник
Александр_
Участник

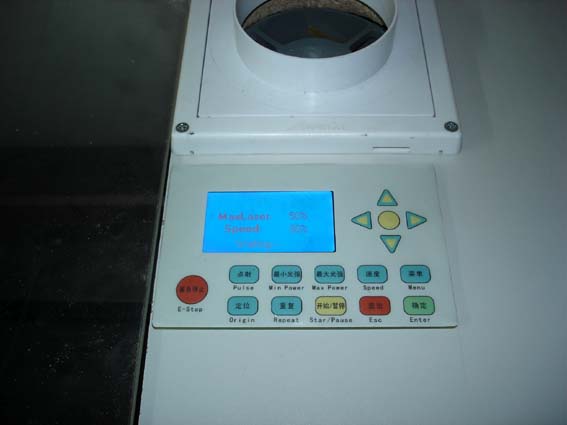

так пульт вроде и сразузаработал. осталось с концевиками зарешать и можно все собирать в кучу и начинать испытания.
Александр_
Участник
Если бы у меня висели такие заказы, то я бы купил у Вас готовый. Тем более, что денег уже потратил гораздо больше, чем стоит Халк-мини. А уж времени вообще несоизмеримо. Это все-таки если и не совсем некоммерческий проект (может, что и вырежу за деньги) но уж точно хоббийный. Приятно что-то создавать самому.
Закончил с концевиками. Я не нахожу разумного объяснения почему они не хотели работать, когда я второй провод конпки (землю) завел через колодку в контроллер, где 18-24 пины (земля) соединены в кучу и провод один х приходит в седьмой контакт, но факт остается фактом.
Кстати о концевиках: в руководстве описан "upper limit" на отдельном контакте. Я думаю: если у меня все равно уж сделано по 2 выключателя на ось мне ведь ничего не мешает его использовать? Будет выключатель в конце оси. Мало ли что. Как думаете?
Сегодня все собрал, закончил с компом и даже слегка попробовал. Пока особо ничего не вышло - надо софт осваивать. прописал настройки из руководства. Что-то даже режет. С гравировкой не очень - поелозит немного, а потом пищит и останавливается. И еще впечатление, что задания остаются в памяти и путаются. Чтобы не задавать лишних вопросов, сначал проштудирую руководство. Не зря же там 50 страниц исписано. А настройки программы брать из скриншотов в форуме или из руководства?
halkru
Константин
Александр_ написал(а):
я наверное в постах раза три говорил, что никакой земли - все в себе и питание развязаноUpperLimit лучше не трогать - это относится насколько я помню к автоматизированному подъему стола (ось Z)
Пищит и останавливается - задание выполнил
Вам надо опытным путем подобрать ускорение и скорость к вашей координатной системе, так что-бы двигатели устойчиво работали без срывов, а также расчитать и прописать данные о линейном перемещении соответствующих координат станка в мкм на микрошаг (один импульс шага субдрайвера) и всего то ..
