Планирую постройку лазерного гравера раскройщика (бюджетного).

rust

Участник
В 5000 р. не получится, как я уже говорил воду очень сложно быстро охладить.
Если самому даже строить то агрегат, о котором писал выше, обойдется в 10000, плюс контроллер - 1500 - 2000, трубки медные - 6000, хладагент и работу не считаю. И не факт что эта установка потянет Вашу трубку.
Кстати трубка на сколько ватт?


slavikma

Участник
Трубка 60Вт. Непонятно почему никто не использовал для охлаждения пивные охладители которые в кафешках стоят где пиво на розлив продают?


rust

Участник
Про пивные охладители слышал, но потратиться не решился.
Трубку если на 80% нагружать, то скорость нагрева не такая уж и высокая.
Может получится.


slavikma

Участник
Гружу не более чем на 90%. завтра еще попробую литров 20 дистилированной воды, пустить через куллер и радиатор с хорошим вентилятором.


rust

Участник
Через радиатор и вентилятор максимум чего добьетесь это поддержание комнатной температуры, а наиболее благоприятная температура для трубки - 17-18 С.


Nikolaevsk

Активный участник
Может быть я скажу бред но всеже..
А если купить маленький морозильник (продаются такие объемом в ведро всего) и внутри его камеры пустить обычный змеевик из медной трубки. Эдакий самогонный аппарат наоборот. Только воду для охлаждения трубки надо будет полностью заменить на тосол чтоб не замерзла случаем. Получится намного дешевле чилера и охлаждать должна превосходно.


triser

Участник
Может быть я скажу бред но всеже..
А если купить маленький морозильник (продаются такие объемом в ведро всего) и внутри его камеры пустить обычный змеевик из медной трубки. Эдакий самогонный аппарат наоборот. Только воду для охлаждения трубки надо будет полностью заменить на тосол чтоб не замерзла случаем. Получится намного дешевле чилера и охлаждать должна превосходно.
Так пробывали, у морозильника не хватает производительности.
[quote="slavikma" ] Гружу не более чем на 90%. завтра еще попробую литров 20 дистилированной воды, пустить через куллер и радиатор с хорошим вентилятором. [/quote] Какая температура помещения? С такой системой как у Вас станок работал в 3 смены (информация не моя, читал на сайте, отчет с фотками). Попробуйте распылять воду на радиатор.


slavikma

Участник
Сегодня пришел а температура воды 30.5 с помощью кулера для воды удалось снизить за 40 минут до 22,6 градусов. Но чиллер всеравно буду нормальный изобретать.


slavikma

Участник

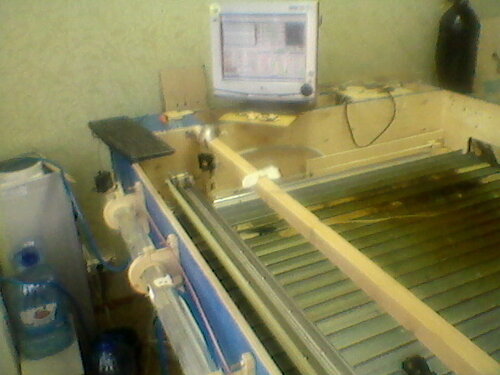

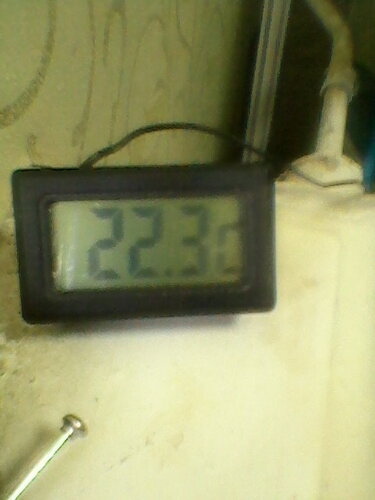

Уже 22,3 ну и фото моего "чудо охладитя"



triser

Участник

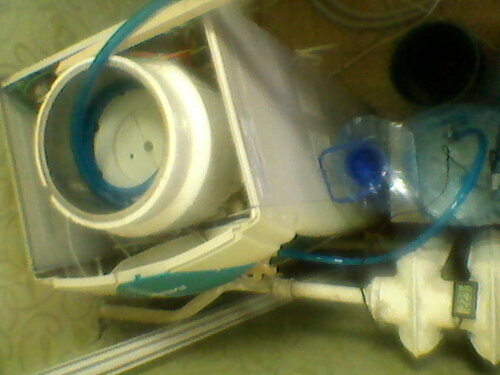

нет это кулер для воды без крышки. Радиатор убрал так как в помещении 28 градусов (смысл вентилировать воздухом в 28 градусов?)
Если поставить радиатор на солнце, распылять воду и обдувать можно получить -8 от вашей, а может и меньше.


slavikma

Участник
завтра попробую привезти лед в бутылках штук 5 полторашек заморожу и в воду по одной а остальные в пакет термический.


Stock

Новый пользователь
Ндя... Охлаждать всякими "кулерами" и прочими автомобильными холодильниками основанными на элементах пельтье бессмысленно, малый КПД и огромный расход энергии на обогрев остального помещения обеспечено. Всякими мелкими компрессорными установками типа магазинного "бочонка" на 10 бутылок тоже, слишком мала мощность... В общем лучший вариант - купить подержанный оконный кондишн, типа БКшки или какой импортный! Холодный радиатор в тазик с водой от контура трубы или по взрослому перепаять на культурный теплообменник и перезаправить фреоном. Все, больше нету равноценных вариантов по цене и качеству!...


Stock

Новый пользователь
Хотя нет, вариант еще есть, я использую :). В подвале на уровне верховодки или хотя-бы где уже жижа начинается зарыть теплообменник - бесплатно и эффективно. Просто этот вариант думаю смогут теоретически осуществить единицы а физически и того меньше... У меня конечно небыло нагрузки так чтобы весь день резать на максимальной мощности но резка часа в 3-4 не сильно изменяет температуру...


slavikma

Участник
Ндя... Охлаждать всякими "кулерами" и прочими автомобильными холодильниками основанными на элементах пельтье бессмысленно, малый КПД и огромный расход энергии на обогрев остального помещения обеспечено. Всякими мелкими компрессорными установками типа магазинного "бочонка" на 10 бутылок тоже, слишком мала мощность... В общем лучший вариант - купить подержанный оконный кондишн, типа БКшки или какой импортный! Холодный радиатор в тазик с водой от контура трубы или по взрослому перепаять на культурный теплообменник и перезаправить фреоном. Все, больше нету равноценных вариантов по цене и качеству!...
где ж его взять теплообменник ( только не говорите "в магазине") радиатор от авто я так понимаю это не то.


Stock

Новый пользователь
да не, теплообменник для фреон/вода прийдется делать самому :)


slavikma

Участник
Надо наверно новую тему открывать.... "как я строил холодильник для станка" )))
хотя проще естественно купить готовый вариант. Вчера привез с собой 4 полторашки с льдом, хватило на 3 часа работы примерно. На данный момент это самый дешевый варинт для меня.
