Нужна помощь Помогите! новенькому)

[sergmaks]

А какое значение минимального расстояния между штрихами применяли и для какого материала? Я для металла в основном 0,02 мм ...пробовал 0,01 ставить, но видимого эффекта нет ....Сегодня попался ролик, где выставляли 0,008 мм - это же меньше пятна луча! ...но в видео не было результата гравировки, но я задумался над тем, есть ли смысл играться с такой плотной штриховкой и что это даст ....



[Ilkin.S.N]

А какое значение минимального расстояния между штрихами применяли и для какого материала? Я для металла в основном 0,02 мм ...пробовал 0,01 ставить, но видимого эффекта нет ....Сегодня попался ролик, где выставляли 0,008 мм - это же меньше пятна луча! ...но в видео не было результата гравировки, но я задумался над тем, есть ли смысл играться с такой плотной штриховкой и что это даст ....

Мне кажется штриховка в 0,001-9 и,т,д правильнее выставлять на МОПЕ, и оно дает свой эффект и получаются разные цвета.



[igorzh]

Сверхнизкий шаг позволяет увеличивать время воздействия на участок поверхности. Иногда это надо.



[sergmaks]

Вопросы знатокам:

1. На Форуме проскакивала инфа, что если в момент маркировки отрубится питание лазера, то ему кирдык. Излучатель однозначно выйдет из строя или с какой то вероятностью? Почему, из-за резкого перегрева или по другим причинам?

2. Какая критическая температура корпуса-радиатора лазерного излучателя (волоконник естественно)?



[MaxiMarker]

1. На Форуме проскакивала инфа, что если в момент маркировки отрубится питание лазера, то ему кирдык. Излучатель однозначно выйдет из строя или с какой то вероятностью? Почему, из-за резкого перегрева или по другим причинам?

Бесперибойник с чистой синусоидой на выходе Вам в помощь... Не такие большие деньги по сравнению с заменой ЛИ.

2. Какая критическая температура корпуса-радиатора лазерного излучателя (волоконник естественно)?

Критическая температура для диодов накачки. Смотрите *pdf с данными на диоды накачки - там всё указано.



[halkru]

На Форуме проскакивала инфа, что если в момент маркировки отрубится питание лазера, то ему кирдык.

Где такое проскакивало? Это ерунда.



[sergmaks]

Это ерунда.

Фух! Успокоили!
Т.е. во время работы оптоволоконника отключение света не страшно ему?

А проскакивало здесь - но в итоге истина не известна с упсами в том числе (
https://halkru.com/forum/threads/3465/page-4



[vladimiro]

Добрый день всем участникам форума. Не подскажите как отрегулировать double red position. По нашей просьбе установили лазерные указки для фокусировки расстояния не линейкой, а точками совмещеннными. Но они немного не совпадают, когда фокус линзы, они на 1,5 см в разбеге. Они как то программно регулируются или вручную?
И не подскажите тему обсуждения бесперебойного устройства? Какой выбрать?
Спасибо



[sergmaks]

Смотрите *pdf с данными на диоды накачки - там всё указано

Из того что я нарыл, а я смотрел сборки диодов накачки и отдельные диоды - указана рабочая температура +15 до +35 ...это может быть проблемой летом ...сейчас у меня при температуре в мастерской 22 град, радиатор ЛИ нагревался за час до 26 град ...на не интенсивном режиме работы .....кстати, после выключения, температура повышалась, по понятным причинам - отсюда у меня будет еще один апгрейд станка....



[Valera5609]

Они как то программно регулируются или вручную?

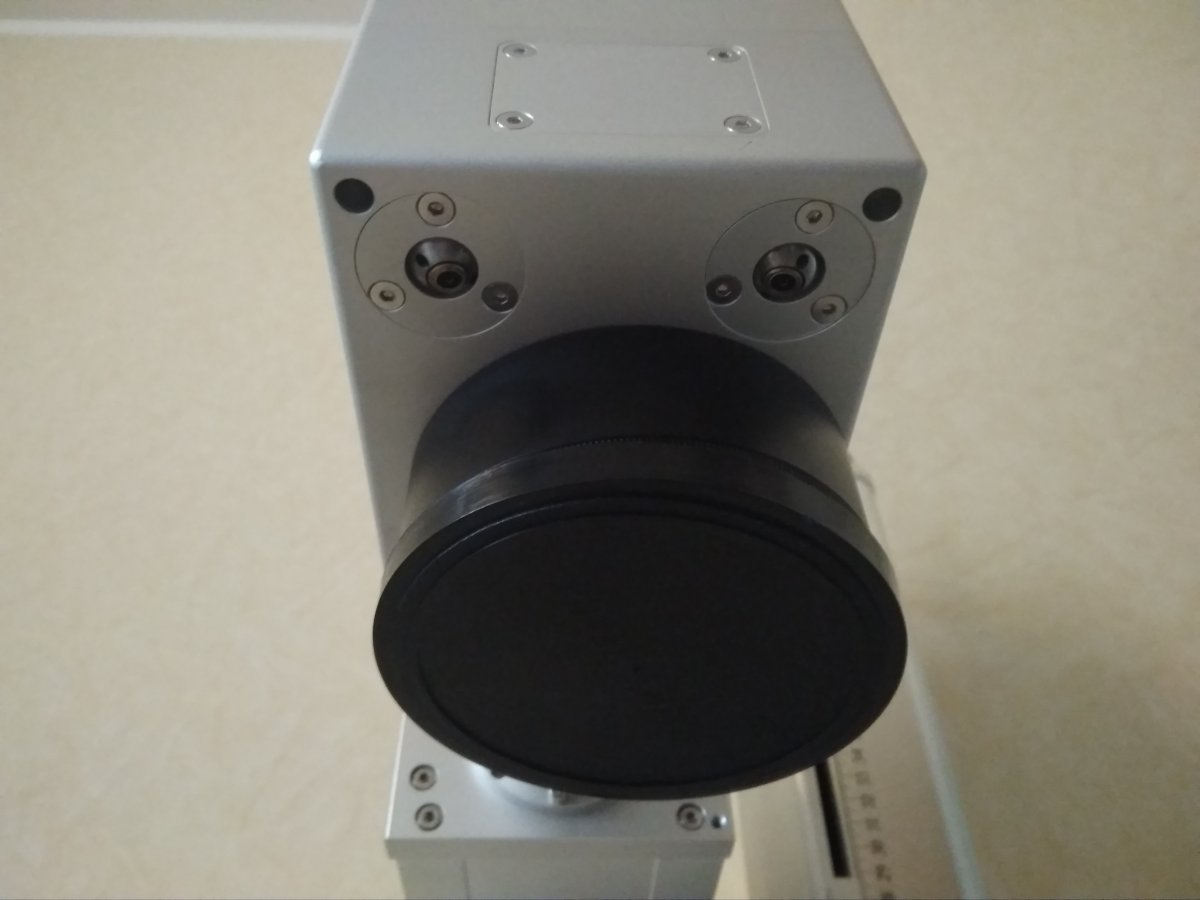

Посмотреть вложение 9867

Только в ручную, расслабляете винты и аккуратно выставляете...
Стоят такие же, тупо заклеил скотчем этот "подарок" с завода)



[vladimiro]

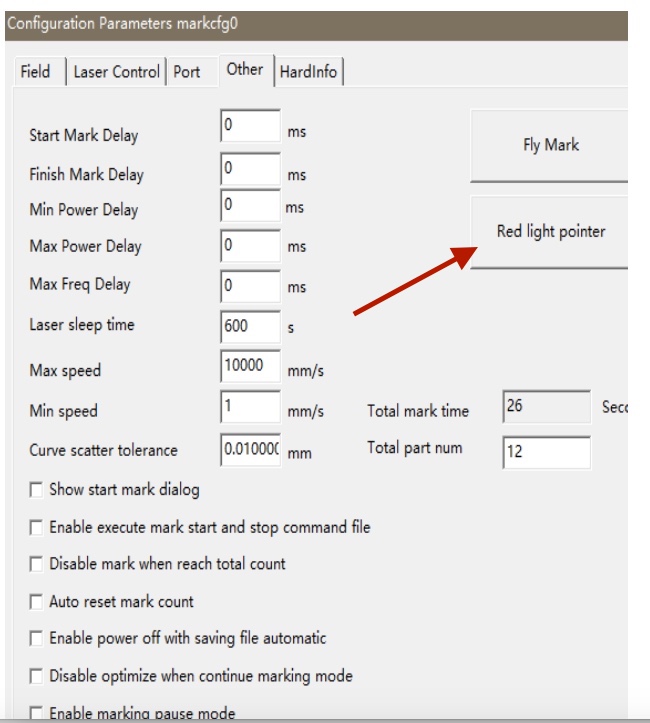

Приветствую вас. Подскажите пожалуйста, каким параметром регулируется красный луч. Прямоугольник показывает куда будет наносить, но наносит со смещением относительно луча указки. Бьёт рисунок чуть левее и чуть ниже. Как подвинуть этот прямоугольник в сторону луча?
Перелистал уже все темы...
Спасибо



[halkru]

Перелистал уже все темы...

А эту? Вот тут.



[iDenis]

Приветствую вас. Подскажите пожалуйста, каким параметром регулируется красный луч.
Спасибо

Спойлер

тут мануал есть https://halkru.com/forum/resources/78/



[bazha]

попробуйте корректировку по 9ти точкам
файл в папке с программой - corfileenu



[igorzh]

попробуйте корректировку по 9ти точкам

Это уже последнее дело. Сначала почитать мануал и настроить пару цифр смещения по XY.
Или Вы хотели немного наказать вопрошающего? ;-)



[bazha]

ой, да, поспешил, смещению красного луча моя подсказка аж никак не поможет



[board]

Приветствую вас. Подскажите пожалуйста, каким параметром регулируется красный луч. Прямоугольник показывает куда будет наносить, но наносит со смещением относительно луча указки. Бьёт рисунок чуть левее и чуть ниже. Как подвинуть этот прямоугольник в сторону луча?
Перелистал уже все темы...
Спасибо

Вот здесь есть калибровка красного луча, может кому интересно



[board]

Вот еще видео



[i i igor]

Добрый день! Подскажите пожалуйста, стоит задача гравировать замкнутую рамку(картинка во вложении). При выборе угла штриховки например 0 градусов, рамка гравируется следующим образом, 2 части рамки гравируются быстро(расположенные под 0 градусов, луч не разделяется), а 2 части рамки гравируются долго (расположенные под 90 градусов, луч разделяется) из-за того что гравируются одновременно. Как сделать чтобы луч не разделялся и обходил контур рамки последовательно проходя контур. Станок Raycus 20вт, линза 200х200, есть линза и 100х100



[Romanoff80]

Добрый день! Подскажите пожалуйста, стоит задача гравировать замкнутую рамку(картинка во вложении). При выборе угла штриховки например 0 градусов, рамка гравируется следующим образом, 2 части рамки гравируются быстро(расположенные под 0 градусов, луч не разделяется), а 2 части рамки гравируются долго (расположенные под 90 градусов, луч разделяется) из-за того что гравируются одновременно. Как сделать чтобы луч не разделялся и обходил контур рамки последовательно проходя контур. Станок Raycus 20вт, линза 200х200, есть линза и 100х100

использовать другой метод заливки Hatch
